Fűtés és szellőzés: normák, szabályok, jellemzők

A fűtési rendszerek és az épületszellőztető rendszerek egymással összekapcsolt szerkezetűek, amelyek a lakossági, közigazgatási, lakó- és ipari épületek szolgáltatási területén normalizált meteorológiai körülményeket és minőséget (tisztaságot) nyújtanak. Megmondjuk Önnek, hogy milyen követelményeknek kell megfelelnie a szellőztető-fűtési rendszernek.

Fűtés, szellőzés és légkondicionálás (HVAC)

Általános rendelkezések

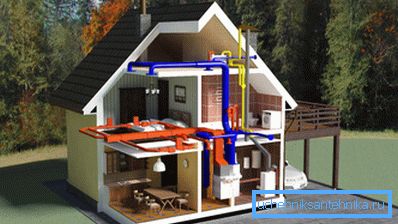

A fűtési és szellőztetési számítás, tervezés és telepítés átfogó módon történik, figyelembe véve a rendszerek egymás kölcsönös befolyásolását, valamint figyelembe véve a funkciók egyesítésének és energiatakarékosságának lehetőségét. Miért történik ez így, az alábbiakban bemutatjuk.

A szellőztetés, a légkondicionálás és a fűtési tevékenységek egyik vagy másik módja egy probléma megoldására irányul - a szükséges beltéri klíma biztosításával. Ez azt jelenti, hogy mindegyik rendszer hatással van az általános klimatikus jellemzőkre.

A korszerű éghajlati rendszereket, különösen a szellőztető és légkondicionáló rendszereket automatikus visszacsatolás vezérli, vagyis a klímaváltozás a szolgáltatási területen nem csak a telepítéshez vezetett, hanem az ugyanazon a területen működő berendezést is érinti. enyhén különböző feladatokkal.

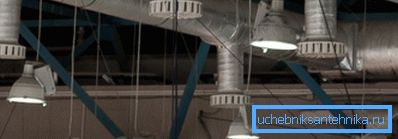

Például fontolja meg azt a helyzetet, amikor a fűtőberendezések a levegőt egy időben melegítik, amikor a szellőzés eltávolítja a legforróbb levegőt és hűtött patakokat szállít az utcáról. Ha mindkét rendszer nem veszi figyelembe egymás hatásait, akkor olyan rendszert kell szembesznünk, ahol a túlzott szellőztetés nem hatékony fűtési vagy energiahulladékot eredményez.

A korábbi korosztállyal ellentétben hazánk elfogadta a gazdasági fejlődés tőkés útját, és most a fogyasztó mindent megfizet. E tekintetben a fűtésre, légkondicionálásra és szellőzésre vonatkozó energiamegtakarítás témái aktualizálódnak.

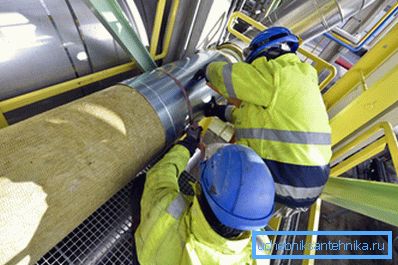

Először is emlékezni kell az épületek és az ipari helyiségek, csővezetékek és hővezetékek zárt rendszerű hőszigetelésének szükségességére.

Fontos továbbá, hogy a légkondicionálók rugalmas vezérlőrendszerrel és minőségi automatizálással legyenek felszerelve, amely lehetővé teszi az összes rendszer működési módjának a működési feltételekhez való lehető leghatékonyabb, gazdaságosabb és legmegfelelőbb beállítását. Természetesen, anélkül, hogy figyelembe vesszük a befolyások összes tényezőjét, beleértve a rendszerek egymás kölcsönös befolyásolását, egy ilyen konfiguráció problémás.

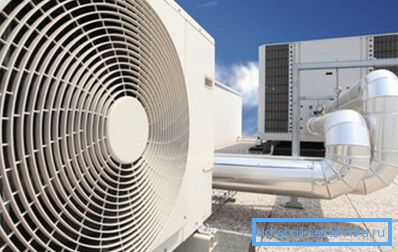

Figyelj! Amint láthatjuk, a szellőztetés, a fűtés és a légkondicionálás egyetlen klímatechnikának számít, amelynek összes csomópontja egymással összekapcsolódik, és befolyásolja egymást.

Szerkezet és összetétel

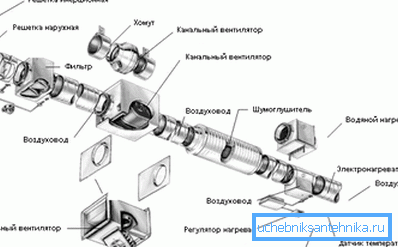

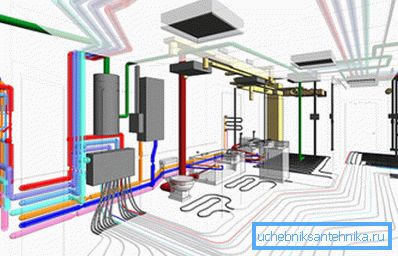

Ahhoz, hogy megértsük az UWC egészének működését, szükséges tudni, hogy mely összetevők és összeállítások szerepelnek összetételében. Fontos elképzelni a rendszer szerkezetét és az elemek viszonylagos helyzetét is.

A legösszetettebb és kiterjedtebb a szellőzés.

Ha figyelembe vesszük a mechanikus kényszerbevezető-elszívó szellőztető rendszert, akkor megkülönböztethetjük komponenseit:

• Légcsatornák, csatornák és bányák. Ez olyan útvonalrendszer, amelyen keresztül a levegő tömege beáramlik és kipufog. Különböző építőanyagokból készültek, leggyakrabban fémből;
• Erőművek - ventilátorok és szivattyúk. Biztosítsa a meghatározott mennyiségű levegő mozgását bizonyos sebességgel és nyomáson;

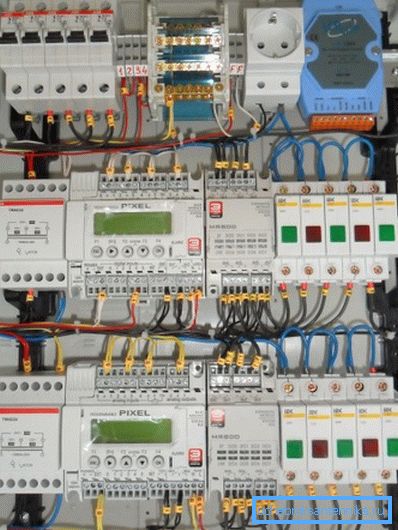

• Vezérlőrendszer, automatizálás és védelem. Ez olyan érzékelők, vezérlők és végrehajtó mechanizmusok komplexe, amelyek valós időben felügyelik és konfigurálják a rendszert meghatározott programok és működési módok szerint. Szabályozhatják a ventilátorok forgását, a szelepek nyitását és zárását, a fűtők, a vészkapcsolók és egyéb berendezések működését;
• Levegő előkészítő egység. Itt a levegő szűrése, visszanyerése, fűtése / hűtése és párátlanítása / párásítása különféle egységek segítségével történik: szűrők, fűtőberendezések, rekuperátorok és párátlanítók;
• Vezérlőpult a legfontosabb paraméterek és üzemmódok kézi és automatikus beállításával.

A fűtési rendszer különböző típusokból állhat típusától függően:

• A központosított hűtőfolyadék-ellátó rendszer lehetővé teszi számunkra, hogy csökkentse összetételét a csővezetékhez és a radiátorokhoz;

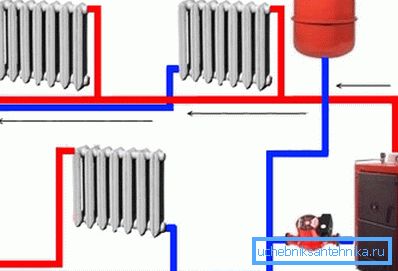

• Az autonóm rendszer - a csövek és radiátorok mellett - egy fűtőközeg fűtőkazánnal és keringető szivattyúkkal lesz felszerelve, hogy megőrizze a kívánt nyomást és vízáramot;
• A fafűtés csak a tűzhelyre és a kéménycsatornákra korlátozódik, amelyek a ház szerkezetét és a levegőt melegítik;
• Az elektromos fűtés erőművekből, vezetékekből és fűtőberendezésekből áll. Ez utóbbi lehet egy folyékony hűtőfolyadékkal (olaj és víz), izzólámpával, csőszerű elektromos fűtővel (fűtőberendezéssel) vagy infravörös reflektorral;
• Egy különálló központi vagy önálló fűtési rendszer tekinthető a "meleg padló" rendszernek, mivel a padlóburkolat egy radiátor szerepét játssza.

A HVAC működésének kialakításától és logikájától függően fel lehet használni a befúvott levegő melegítésére, amelyhez a hűtőfolyadékot a fűtési rendszerből lehet használni. A szellőztetési folyamatokat gyakran fűtésre is használják, például sportkomplexekben a bejáratnál lévő előcsarnok hőfüggönyét látják, amelyet a meleg levegő és a medencéből eltávolított gőz tömegei hordanak.

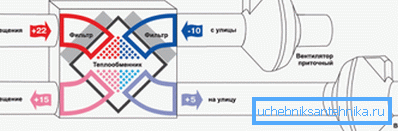

Végül a hővisszanyerés során a kipufogó levegő hőjét használják fel a tápanyag tömegének melegítésére, ami szintén befolyásolja a helyiség levegőjének hőmérsékletét, és energiát takarít meg a fűtéshez.

A légkondicionálás természetesen teljes egészében az éghajlati rendszerbe tartozik. És részben a szellőzés, részben pedig a fűtés / hűtés miatt, amikor a légkondicionáló be van kapcsolva, az általános szellőztetés működési módja megváltozik.

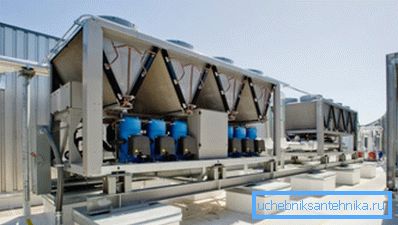

Figyelj! A modern HVAC-rendszerekben egyes csomópontok gyakoriak lehetnek, és mások funkciói duplikálhatók és kicserélhetők. Általában egységes éghajlati rendszert képviselnek.

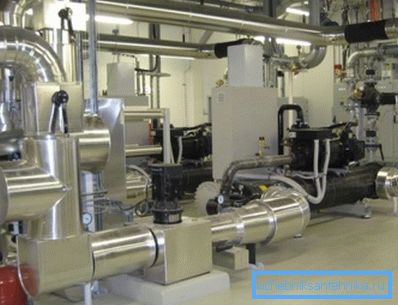

Tekintettel arra, hogy a modern éghajlati rendszer felszerelésének ára nagyon magas, kívánatos a szakemberek és képzett szakemberek tervezése és üzembe helyezése. Meg kell érteni, hogy a független egységek erőinek ugyanazon eredmény elérése érdekében a költségeket növelni kellene.

Szabályozási követelmények

Az Orosz Föderáció 2004-es Gosstroyja 41-01-2003 számon fogadta el a fűtésre és szellőzésre vonatkozó SNiP-t, szabályozza és meghatározza azokat a szabályokat és szabályokat, amelyeket az éghajlati felszerelésnek meg kell felelnie.

A dokumentum általános rendelkezései számos műszaki paraméter betartását követelik meg:

1. A meteorológiai és légtisztasági normák a lakó- és közigazgatási épületek telephelyén belül a kiszolgált övezetben. A GOST az ilyen típusú szerkezeteknek 30494-es számú, és van egy SanPin 2.1.2.1002 dokumentum a levegő minőségéről;
2. A meteorológiai feltételek és a levegő tisztasága a GOST 12.1.005 vagy a SanPin 2.2.4.548 szerint gyártott laboratóriumi és tároló létesítményeken belül a kiszolgált területen;
3. A zaj- és rezgésterhelés normái a HVAC-rendszerek és a külső források berendezésének működésétől a SNiP 23-03 szerint. A GOST 12.1.003 szerinti vészhelyzeti és füstmentes rendszerek esetében a felszerelt helyiségek zajszintje nem haladhatja meg a 110 dBA-t, amelynek zajszintje - legfeljebb 125 dBA;
4. A légkör védelme és védelme a káros szellőztetésből;
5. A fűtési, szellőztetési és légkondicionálási normák fenntarthatósága;
6. Az éghajlati berendezések tűz- és robbanásbiztonsági normái.

Figyelj! Minden használt csővezeték, légcsatorna, hőszigetelő szerkezet és fűtő- és szellőztető berendezést építésre jóváhagyott anyagokból kell készíteni. A kötelező tanúsítás alá tartozó összes anyagnak rendelkeznie kell igazolással a használatukhoz.

Különös figyelmet fordítanak a biztonságra. Minden UWC-t úgy kell megtervezni, hogy figyelembe vegye a felügyeleti hatóságok szabályozási dokumentumaiban foglalt biztonsági követelményeket, valamint a berendezések, anyagok és szerelvények gyártójának követelményeit, amennyiben ezek a követelmények nem ellentétesek e szabályokkal és rendelkezésekkel.

Ezenkívül a belsõ fûtés rendszereinek hûtõfolyadékának 20 ° C-kal alacsonyabbnak kell lennie, mint a gázok, aeroszolok és egyéb helyiségek öngyulladási hõmérséklete.

Ugyanakkor a hőmérséklet nem haladhatja meg a szelepek, anyagok és berendezések műszaki dokumentációjában megadott maximális értékeket, valamint a jelen szabályzatban és szabályzatban a maximális értékeket.

Ha a csővezeték vagy radiátor belsejében lévő víz hőmérséklete meghaladja a 105 ° C-ot, akkor a forrás megakadályozása érdekében intézkedéseket kell tenni. Ha az elérhető felületek hőmérséklete meghaladja a 75 fokot, a felületeket kerítésekkel vagy hőszigeteléssel kell védeni, különösen napközi otthonokban.

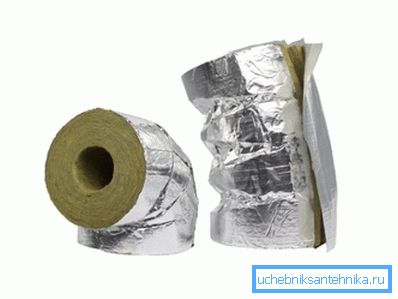

A hőszigetelő felület hőmérséklete nem haladhatja meg a 40 ° C-ot, miközben biztosítania kell:

• Égési védelem;
• A megengedettnél nagyobb hőveszteség;
• A kondenzáció elleni védelem;
• A hűtőközeg védelme a fagyástól, ha a csővezetéket fűtetlen vagy hűtött helyiségekbe helyezi.

A helyiségben található szellőztető és fűtőberendezések, kémények, csővezetékek és csatornák forró felületeit is el kell különíteni. A hőszigetelés felületén a hőmérsékletnek 20 ° C-kal alacsonyabbnak kell lennie, mint a gázok, az aeroszolok és a por gyulladási hőmérséklete a helyiségben.

A szigeteléshez a SNiP 41-03.

A légcsatornák metszéspontja gyúlékony és robbanásveszélyes anyagokkal csővezetéken csak akkor lehetséges, ha az anyag gyulladási hőmérséklete és a cső felületének hőmérséklete közötti 20 ° C különbség figyelhető meg. Ha a lobbanáspont 170 ° C alatt van, akkor egy ilyen kereszteződés elfogadhatatlan.

A levegőfűtési rendszereknek nem szabad 70 ° C-nál melegebb áramlást biztosítaniuk az elosztó elhagyásakor. A kültéri ajtók légtéri függönyei 50 ° C-ra, a külső nyílásokra és kapukra - 70 ° C-ra korlátozottak.

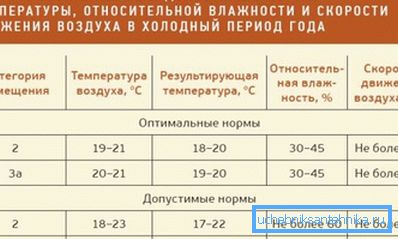

Figyelj! A fűtés és szellőztetés helyiségeiben a GOST 12.1.005, a GOST 30494, a SanPin 2.2.4.548 és a SanPin 2.1.2.1002 szerint a mikroklíma paramétereket elfogadják. Az év hideg és meleg időszakaira, valamint különböző helyiségekre vonatkozó előírások ebben a dokumentumban találhatók.

A fűtési és szellőztető rendszerek karbantartását szakképzett csoportok végzik saját vészhelyzeti kiszolgáló szolgáltatásukkal.

következtetés

A szellőztetés és a fűtés egy egységes éghajlati rendszer, melynek célja e függvények egymástól való függése. A HVAC rendszerek paramétereit szabványosították és szabályozták számos hivatalos dokumentummal, ahol különös figyelmet fordítanak a biztonságra. A jelen cikkben szereplő videó kiegészíti a vizuális információkkal kapcsolatban említetteket.
