Fűtésbiztonsági csoport: vizsgálja meg az autonóm rendszer

Mi van a kazán, a csövek és a fűtőberendezések mellett zárt fűtési rendszerrel kényszerített keringéssel? Melyek a biztonsági csoport funkciói a fűtési rendszerben? Meg kell ismerni az eszközök listáját, a választott algoritmust és a telepítés sorrendjét.

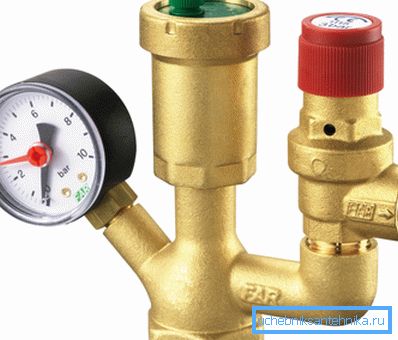

A biztonsági csoportot egy közös épületbe szerelik össze.

struktúra

Így adódik: egy tüzelőberendezésből, egy hőcserélőből és egy egyszerű automatizálásból álló szilárd tüzelőanyag-kazánt vásároltunk, amely lehetővé teszi a túlmelegedés során a hőteljesítmény csökkentését. Nyilvánvaló, hogy a kazán által felmelegített víz elosztására radiátorok és csövek szükségesek.

Mi szükséges az áramkör normál működéséhez?

  1. Tágulási tartály. Ez kompenzálja a hűtőfolyadék mennyiségének növelését a fűtés során. A víz szinte elnyomhatatlan; A tartály egyszerűen egy gumi léggömböt egy fém tokban. A fűtési rendszerben növekvő nyomás miatt ez a golyó a térfogatban csökken, ami lehetővé teszi a tartály számára a túlfolyó hűtőfolyadék befogadását.
  2. Biztonsági szelep. Ha a tágulási tartály kapacitása nem elegendő, a felesleges hűtőfolyadékot leesik.

By the way: a szelep működtetése vagy a hűtőfolyadék forrását jelzi, ami elfogadhatatlan vagy a tágulási tartály elégtelen térfogata. Ahelyett, hogy egy nagyobb eszközzel helyettesítenének, egy további tartályt lehet felszerelni az áramkörben; számos tartály térfogatát összegezzük.

  1. Automatikus légtelenítő. Eltávolítja a légdugókat a rendszerből, ami megakadályozhatja a hűtőfolyadék áramlását.

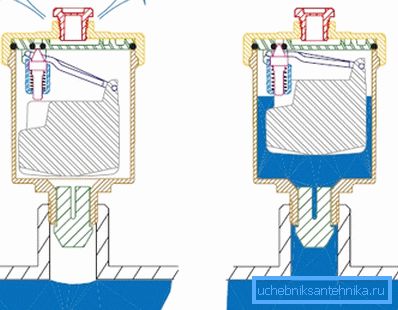

Az automatikus légtelenítés elve.
  1. nyomásmérő (opcióként - hőmérő). Az eszköz vizuálisan figyeli a rendszer paramétereit.

Az utóbbi három eszközt gyakran közös rendszerben értékesítik, és biztonsági csoportnak nevezik őket. A tágulási tartállyal együtt a kazán és a fűtőkör megsemmisülését megakadályozzák a nyomás ingadozása során.

A fentiek mellett a zárt rendszer normál működéséhez szükséges:

  • Vozdushniki (szelepek speciális elemei, úgynevezett Mayevsky daruk, vagy közönséges vízcsapok). A feltöltés felett található minden egyes fűtőelem egyik felső csatlakozójába van felszerelve.
  • Cirkulációs szivattyú, amely biztosítja a hűtőközeg mozgását az áramkörben.
  • A cirkulációs szivattyú, méretarány, homok vagy más idegen testek károsodását gátló durva szűrő valamilyen okból bekerült az áramkörbe.
  • Opcionálisan - szelepek, fojtószelepek és termikus fejek, amelyek lehetővé teszik a fűtőberendezések működésének szabályozását, és szükség esetén teljesen kikapcsolják őket.

elhelyezkedés

Melyik ponton a kontúr jobb, ha mindegyik felsorolt ​​elemet behelyezi a készülékbe?

elem elhelyezkedés
Biztonsági csoport A hűtőfolyadéknak a kazánból való felszabadulását követően takarmányozza be
Cirkulációs szivattyú Visszatérés, mielőtt visszatér a hűtőközegbe a kazán hőcserélőjébe
Durva szűrő Közvetlenül a keringető szivattyú előtt
Tágulási tartály A keringető szivattyú előtti helyszínen, legalább 10 átmérőnyi távolságra a járókeréktöl
A rendszer fő elemeinek elhelyezkedése.

Mi az oka az ilyen elemek telepítési utasításainak?

Biztonsági csoport

Az áramkörben a nyomás a kazán kimeneténél eléri maximális értékeit: ha felmelegszik, a hűtőközeg kibővül. A hidraulikus veszteségek és a hűtőközeg hőmérsékletének fokozatos csökkenése valamelyest csökkenti a nyomást a hőcserélővel.

A túlmelegedés során keletkező túlnyomás és kisülési gőz feljegyzése olyan logikus, hogy a lehető legközelebb helyezkedjen el a maximális nyomás és a valószínűsíthető párolgás pontjához.

szivattyú

Általában egy minimális hőmérsékletű helyre kerül. A hosszú távú fűtés nem javítja a keringető szivattyú fűtési mechanizmusait. Amint azt feltételezed, a minimális hűtőfolyadék hőmérséklete az összes fűtőberendezés áthaladása után lesz - a kazán előtt.

szűrő

Fő funkciója a szivattyú védelme, amely valójában nem hagy különösebb választást. A szűrőt olyan módon szerelik fel, hogy a szennyeződést közvetlenül a járókerék elhagyása előtt elkapja.

Hasznos: a szivattyút és a szűrőt rendszerint elzáró szeleppel szerelik fel. Ez lehetővé teszi, hogy tisztítsa meg a gyűjtőtartályt és távolítsa el a szivattyút a javításhoz vagy karbantartáshoz minimális hűtőfolyadék-veszteséggel.

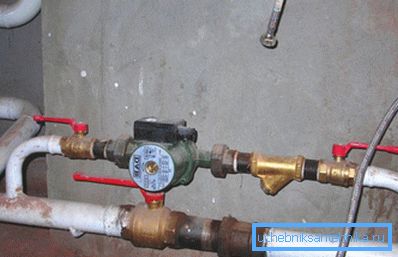

A fotózott szivattyúk közötti áthidalás lehetővé teszi az áramkör természetes keringtetéshez való működését.

Tágulási tartály

A tartályt olyan helyen helyezzük el, ahol a hűtőfolyadék áramlása a lehető legközelebb van a laminárishoz. Minél kisebb a turbulencia, annál kisebb a nyomás ingadozása az áramkörben, annál kisebb az esély a hamis szelep indítására és a hűtőfolyadék elvesztésére.

Vortexeket hoznak létre minden kanyarban, átmérő átmenetben, a zárószelepek elemében és mindenekelőtt a szivattyú járókeréken.

beállítás

A kazán pántjának két elemére - a biztonsági szelepre és a tágulási tartályra - ki kell választani a nyomást és a töltési nyomást.

Milyen számokat kell orientálni?

  • A biztonsági szelep általában 2,5-3 kgf / cm2-re állítható.

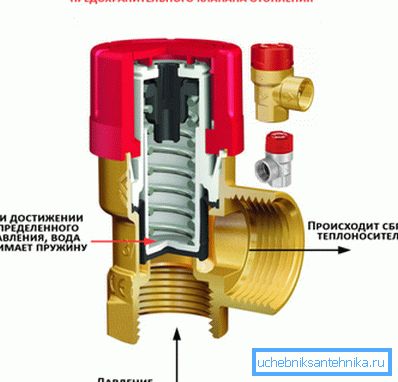

Szelep eszköz.
  • A tartály töltési nyomásának meg kell egyeznie a teljesen kitöltött áramkörben lévő hidrosztatikus nyomásnak.

Tipp: az 1 kgf / cm2-es túlnyomás 10 méterrel felemelheti a vízoszlopot. Ennek megfelelően az 5 méteres tágulási tartály fölötti zárt áramkör maximális magassága esetén a töltőnyomás 0,5 kgf / cm2, 7 - 0,7 kgf / cm2, és így tovább.

Segítség a választásban

Tágulási tartály

Tágulási tartály megvásárlásakor ajánlatos egy pontos számítást végezni, figyelembe véve a kiválasztott hűtőközeg tágulási tényezőjét, a hőmérséklet-delta értéket az áramköri és a tartály hatékonysági arányában, ami növekszik a töltési nyomás és a maximális üzemi nyomás közötti résszel.

A tartály felesleges kapacitása azonban nem okoz semmilyen károkat, és a tartályok árának különbsége a magasságoktól eltérően kissé eltér. Ezért általában a tartály egyszerűen a rendszerben lévő hűtőközeg teljes mennyiségének 10% -ával egyenlő.

szivattyú

A 2 méteres minimális nyomás, amely a szivattyúk alsó kategóriás modelljeire jellemző, elegendő ahhoz, hogy egy megfelelően kiszámított rendszer működjön az áramkör ésszerű hosszában. A teljesítményt úgy választják meg, hogy a hűtőfolyadék teljes mennyisége óránként háromszor forgatódik. Mondja el, hogy a teljes térfogat 500 liter, egy 1,5 m3 / óra kapacitású szivattyút kell venni.

következtetés

Reméljük, hogy ajánlásaink segítenek az olvasónak abban, hogy otthoni fűtőkészüléket válasszon.

A mellékelt videó további információt nyújt. Sok szerencsét!
