Fűtési hőmérséklet szabályozók - "intelligens" fűtési

Sokkal könnyebb lenne, ha ugyanazon a hőmérsékleten tartották az utcán az év minden szakában, akkor nem lenne szükség a fűtés beállítására. De télen a súlyos fagyokat a felmelegedések helyettesíti a pozitív hőmérséklet és fordítva, nyilvánvaló, hogy a fűtési rendszernek megfelelően kell reagálnia az időjárás meglepetésére.

A fűtés beállításának módja

Bármelyik feladat, mint általában, számos módon megoldható, a fűtési művelet beállítása nem kivétel.

Meg tudjuk különböztetni a következő kiigazítási módszereket:

• a legegyszerűbb megoldás az, ha egy külön szabályozót helyeznek el minden radiátor előtt. Az otthoni fűtéshez használt ilyen termosztátok minden esetben kivétel nélkül alkalmazhatók fűtési rendszerekben, és az üzemeltetés elve az, hogy a hűtőfolyadék áramát az akkumulátoron keresztül szabályozzák;

Figyelj! Számos esetben például a városi lakásokban ez a kiigazítási módszer az egyetlen elérhető.

• ha a hőmérséklet-szabályozó működésének alapja a helyiség (vagy a külső) levegő hőmérsékletének változása, akkor a kazán működésének beállítása megváltoztatja a hőátadó közeg hőmérsékletét. Ebben az esetben a szabályozó eszköz közvetlenül a kazánban helyezkedik el;

• "Intelligens" keringtető szivattyúk enyhe szakaszon, de fűtési szabályozóként is besorolhatók. Ha egy hagyományos szabályozó van felszerelve a radiátoron, akkor a szivattyú közvetlenül a kazánon található (a hűtött hűtőfolyadékot szállító vezetékben). A beállítást a szivattyú forgórészének forgási sebességének megváltoztatásával végezzük.

E módszerek közül az első a legrugalmasabb, mivel lehetővé teszi, hogy a hőmérsékletet ne csak egyetlen helyiségben, hanem egyedi radiátorokban is megváltoztassa. A fennmaradó 2 mód megváltoztatja a fűtési rendszer egészének működését, vagyis a hőmérséklet a ház minden szobájában azonnal megváltozik.

Hőmérséklet szabályozók radiátorokhoz

Az ilyen eszközök egy termikus fej, amely közvetlenül az akkumulátor előtt helyezkedik el az ellátóvezeték helyén. A működés elve egyszerű - ha a helyiség hőmérséklete meghalad egy előre meghatározott határértéket, a készülék egyszerűen csökkenti a cső belső átmérőjét, és ennek megfelelően csökken a hűtőfolyadék térfogata.

A legegyszerűbb kézi szabályozó egy egyszerű csap, amely esetben a beállítást kézzel kell elvégezni. De gyakrabban használják az automatikus modelleket.

Termosztátok típusai

Ha az üzemeltetés elve a fő kritérium, akkor minden ilyen típusú eszköz mechanikus és automatikus. A mechanikus ember a saját kezével szabályozza a hőmérsékletet, folyamatosan forgatja a szelepet, automatikusan - a készülék beállítása után.

Szintén besorolhatja az érzékelő helyét.

Három lehetőség közül választhat:

• a hőmérsékletérzékelő közvetlenül a termikus fejekben helyezkedik el (ebben az esetben különös figyelmet kell fordítania a szabályozó berendezés telepítésére, mivel közel van egy fűtőtest);
• az érzékelő néhány méterrel el van helyezve - lehetővé teszi, hogy pontosabban szabályozza a fűtési munkát;

• Az érzékelő kívülről van elhelyezve - ennek eredményeképpen időjárásfüggő fűtésszabályozót kapunk. Azonnal reagál a külső hőmérséklet változásokra.

Figyelj! Beltéri hőmérsékletérzékelők használata esetén mindig van időbeli különbség az utcai időjárás változásai és a fűtési üzemmód megváltoztatása között. A külső hőérzékelők használata megoldja ezt a problémát.

Eszköz, működési elv és a termosztát készítése a munkára

Az automatikus üzemmódban működő radiátorok termosztátjai a folyadékok és gázok tulajdonságait használják a fűtés / hűtés érdekében történő bővítéshez és összehúzódáshoz. A fejben egy hermetikus kamra (fújtató) van, amelyben van egy működő folyadék vagy gáz.

A fújtató falát hullámosították, így amikor a belső térfogat változik, meghosszabbodik vagy lerövidül. Ennek következtében a csőben lévő lumenben változás következik be, amely a hűtőfolyadékot a radiátorhoz szállítja.

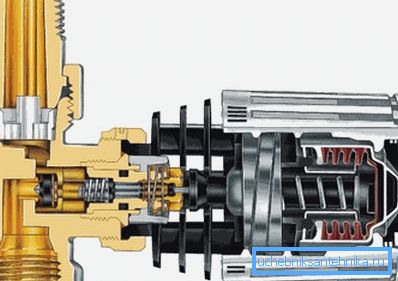

Az alábbi ábra bemutatja a Danfoss termikus fejkészülékét. Látható, hogy amikor a fújtató meghosszabbodik, a szelep részben blokkolja a betápláló csövet.

Még az automatikus eszközök használata esetén is előzetesen be kell állítania.

A fűtőtestek ebben a sorrendben vannak beállítva:

• Először biztosítania kell a hűtőfolyadéknak a hűtőbe történő sima leeresztését, így a szelep teljesen nyit;
• amint a szobahőmérséklet a kívánt értéket 5-7% -kal haladja meg, a szelep teljesen lezár;
• most már csak várni kell, amíg a szobahőmérséklet el nem éri a kívánt értéket;
• amint a hőmérséklet kényelmesebbé válik, lassan kinyithatja a szelepet, amíg a radiátor meleg lesz és a víz hangja hallható. Feltételezhetjük, hogy a radiátorok termosztátja fel van állítva és készen áll.

Konvektorok beállítása

Gyakran a padlófűtés szokásos elemei helyett vnutripolnye konvektorokat használnak. Az ilyen eszközök egyik jellemzője, hogy ventilátorokat szerelnek a levegőcsere javítása érdekében.

A fűtőventilátor sebességszabályozója lehetővé teszi a konvektor peremén áthaladó levegő mennyiségének csökkentését, ami miatt a szoba hőmérséklete megváltozik. Eszközök beállítása nélkül a ventilátor mindig 100% -os fordulatszámon működik.

A fejlett modellekben, miután a szoba hőmérséklete 1,5 ° C-kal csökken, a ventilátor be van kapcsolva, és a ventilátor miatt növeli a fűtés hőátadási sebességét. Ezenkívül egy szabályozó egyszerre több ventilátorral is dolgozhat.

Kazán beállítása

A magánházakban a fűtési üzemmódok szélesebb körben történő megváltoztatásához használhat olyan berendezéseket, amelyek szabályozzák a kazán működését. Ez csökkenti a hűtőközeg hőmérsékletét a rendszerben, és 2 problémát megold: egyszerre takarékoskodjon az üzemanyaggal és megkapja az optimális hőmérsékletet a helyiségekben.

A kazán működésének beállítására szolgáló eszközök

Ezek a fűtési szabályozók 2 blokkból állnak:

• 1. blokk - egy termikus érzékelőből áll, amely mind a helyiségben, mind az utcán elhelyezhető. Az utcán történő elhelyezése számos előnnyel jár, különösen, hogy a rendszernek a változó időjárási viszonyokra adott válaszának sebessége nő;
• 2. blokk - megfelelő szabályozó eszköz, a kazán közvetlen közelében. Közöttük mindkét egységet egy fémhuzal köti össze.

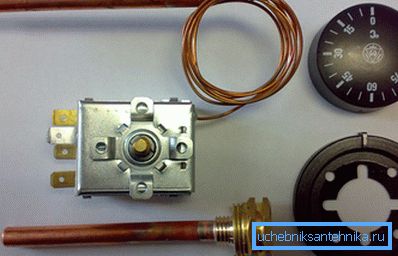

A készülék működési elve azon a tényen alapul, hogy a vezetékek elektromos jellemzői a hőmérsékletük megváltozásával változnak. A termosztát fő munkaeleme termoelem vagy termisztor.

Munkájuk elve kissé más:

• a termisztorok termikus fűtési termosztáinak rögzítése rögzíti a termisztor ellenállásának változását;

• Vannak olyan készülékek, amelyek hőelemet használnak - azaz két különböző fémből hegesztett lemez. A fémfajtákat oly módon választják ki, hogy a csomóponton elég nagy potenciális különbség keletkezik, a forrasztási pont hőmérsékletének megváltozásával, a potenciális különbség is változik.

Ez a termosztát lehetővé teszi a hőmérséklet szabályozását széles tartományban, függetlenül a fűtési rendszer teljesítményétől. Használható mind a magánépítésben, mind a többemeletes épületekben, a termisztorok kaszkádja ebben az esetben intelligens fűtési rendszert hoz létre.

Példák a kazán működését szabályozó eszközökre

Az ilyen eszközök nagymértékben eltérnek a tervezés bonyolultságától, a különböző napok és különböző napszakok viselkedésének programozásától, valamint a hőmérséklet-szabályozás pontosságától függően.

Számos modellt hozhat a növekvő összetettség és költség:

• A helyiséghőmérséklet-szabályozó VRT 40 - az egyik legegyszerűbb eszköz a kazán működésének beállítására (az analóg elektromos szabályozók osztályába tartozik). A hőmérséklet üzemmód manuálisan van beállítva, és a hőmérsékletérzékelő közvetlenül a helyiségben található. Több hőmérsékleti üzemmód mellett nincsenek további beállítások;

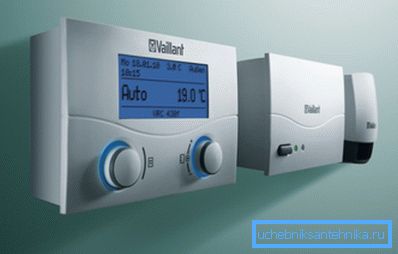

• A Calormatic 430 automatikus fűtésszabályozója nagyobb mértékű lehetőséget kínál a hőmérsékletszabályozásra. A zárt logikával rendelkező elektronikus vezérlőkre vonatkozik (vagyis csak a gyártó által megadott üzemmódokat használhatja). Ez a készülék kb. 13-15-ször nagyobb a 40-es modellnél;

• A Vzlyot-RO 2 - a fűtés szabályozására szolgáló készülékek között a rugalmasság és a szabályozási pontosság terén vezető szerepet tölt be. Ezenkívül a felhasználó tetszõleges mûködési módot is beállíthat, mivel ez az eszköz nyitott logikával készül, vagyis újraprogramozható. Igaz, van egy hátránya ennek - az átlagos fogyasztó nem valószínű, hogy szeretne bütykölni a finom beállításokat, és az ár teszi, hogy gondoljon kétszer vásárlás előtt.

Az utóbbiakhoz hasonló eszközöket a leggyakrabban az iparban olyan helyiségekben használják, ahol a hőmérsékleti viszonyok különösen fontosak. Az egyszerű beállítás mellett ezek az eszközök lehetővé teszik számukra statisztikák gyűjtését is, még kutatási célokra is, de a radiátorok hagyományos termosztátjai nem alkalmasak erre a célra.

A szilárd tüzelőanyag kazánok működésének beállítása

Egy gáz- vagy elektromos kazánban a szabályozó egység szabályozza a hőcserélő (elektromos kazán) fűtési hőmérsékletét vagy a gázégő (gázkazánok) frekvenciáját és időtartamát. A szilárd tüzelőanyag kazánok esetében az üzemanyag égetési folyamata nem szakítható meg 20-30 percenként, ezért eltérő működésre van szükség.

Az üzemanyag elégetése, és így a hőenergia-termelés intenzitása az üzemanyag égési sebességétől függ, és ezt a paramétert közvetlenül befolyásolja a tolóerő. A szilárd tüzelőanyag-kazán szabályozója megváltoztatja az égéstérbe belépő friss levegő mennyiségét, és így szabályozza a kazán egészének működését.

Működés közben egy ilyen eszköz folyamatosan figyelemmel kíséri a hűtőközeg hőmérsékletét (erre a célra merülő üreges hüvelyt használnak), és a kazánszelep helyzetének tényleges változása mechanikus sebességváltóval történik.

A telepítés után be kell állítania a szabályozót, a konfiguráláshoz szükséges utasítások így néznek ki:

• a gomb megnyomásával állítsa be a kívánt hőmérsékletet;

Figyelj! Ha az eszköz vízszintesen van felszerelve, akkor piros színárnyalatot kell használnia, ha függőleges - sárga.

• utána szükséges a kazán elárasztása és a kívánt hőmérséklet elérése;
• akkor a lánc a szelepre kerül. Fontos, hogy ne csökkenjen, a szabad mozgás legnagyobb tartalma nem haladhatja meg az 1 mm-t.

Egy ilyen termosztát a fűtéshez megváltoztatja a rés méretét, amelyen keresztül a friss levegő belép. Amint a hõmérséklet meghaladja a szükséges értéket, a karok rendszerén keresztül történõ termosztát kicsit felemeli az áramkört, és vele együtt a csillapító növeli a levegõáramlást, és így az égési folyamat intenzívebben megy végbe.

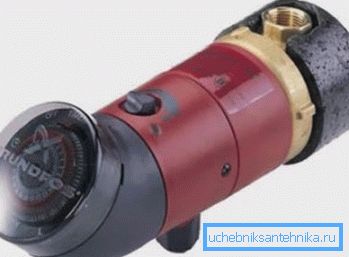

A fűtést keringető szivattyúval állítsa be

A múltban szabályozatlan szivattyúkat használtunk, vagyis nem volt mód a hűtőfolyadék áramának szabályozására a csöveken keresztül. Napjainkban az ilyen ritkaságok csak régi épületekben találhatók meg, és legtöbbször helyettesíthető szivattyúk váltják fel őket.

Ha egy hagyományos fűtőtest szabályozó a hűtőfolyadék áramát külön fűtőtestben változtatja, akkor a szivattyú működési módjának megváltozása hatással van a teljes fűtési rendszer egészére. Például éjszaka a rotor sebessége csökken, mert nincs szükség intenzív fűtésre.

A bonyolultabb modellek lehetővé teszik a készülék működési módjának testreszabását a hét napjain, valamint a napszakban. A rendelkezésre álló üzemmódok: "Party", "Vacation", "Weekend" stb.

A fűtőrendszer rendszere a szivattyút közvetlenül a kazán előtt elhelyezi a csővezeték szakaszban a hűtött hűtőfolyadékkal. Ha megpróbálja felszerelni a kazán kimenetén, akkor a hűtőfolyadék magas hőmérséklete jelentősen csökkenti a szivattyú tartósságát.

Összegezve

A termosztátos fűtőtestek lehetővé teszik egy valóban "intelligens" fűtési rendszer létrehozását, amely alkalmazkodik az időjárási viszonyokhoz. Eközben az akkumulátor szabályozók messze nem csak a fűtési rendszer működésének beállítására szolgálnak. A javasolt anyag - egy kísérlet arra, hogy összefoglalja a meglévő módozatokat a fűtés a házban.

A videó egy példát mutat be a termosztátnak a kazánra való csatlakoztatásáról.
