Fűtési radiátorok szerelése: hogyan kell az akkumulátort a

Az elemek telepítése egy lakás vagy magánház fűtési rendszerének elrendezésében meglehetősen drága vállalkozás, mivel a bérelt építőszemélyzet szolgáltatásainak ára meglehetősen magas. Ezért sokan saját kezükben hajtják végre a radiátorok beszerelését.

Nincs bonyolult rá. Az akciók teljes sorrendjét az alábbiakban részletesen ismertetjük.

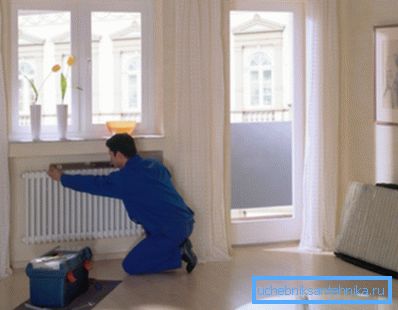

Az önbeálló radiátorok pénzt takarítanak meg

Dokkolás kiválasztása csővezetékekkel

Mielőtt egy fűtőtestet telepítene egy lakóházban vagy egy magánházban, el kell döntenie, hogy milyen melegvíz lesz hozzá, és a hőt, amely már kiszolgáltatott, el lesz engedve. A fűtőtestek szerelési terve függ a fűtési hálózat (egycsöves vagy kétcsöves) elrendezésétől, az elemek kialakításától és a részek számától.

Tekintsük a főbb lehetőségeket:

  1. Egyirányú csatlakozás az oldalsó fúvókákhoz. Ez a módszer a hűtőközeg ellátására a legnépszerűbb. Ebben az esetben a bemeneti cső az akkumulátor tetejére van csatlakoztatva, az elvezető cső alulról. A megoldás előnye, hogy ily módon a készülék maximális hatékonysága érhető el.

A bemeneti cső a fűtőpanel aljához csatlakoztatható, de a hőteljesítmény több mint 5% -kal csökken.

A képen - a fűtőtest egyirányú csatlakoztatásának diagramja

Tipp Ha több részből álló elemeket csatlakoztat, az utóbbiak elégtelen vízmelegítés miatt felmelegedhetnek. Ebben az esetben ajánlatos a hőcserélő csővezeték bővítését kiegészíteni.

  1. Alsó csatlakozás. Akkor használják, ha a fő csővezetékeket a padlóburkolat vagy a lábazat alá rejtették. Előnye a maximális esztétika - a csövek nem rontják a szoba megjelenését. Rövid szakaszuk kijön a padlóról, és azonnal csatlakozik az elemek bejövő fúvókáihoz.

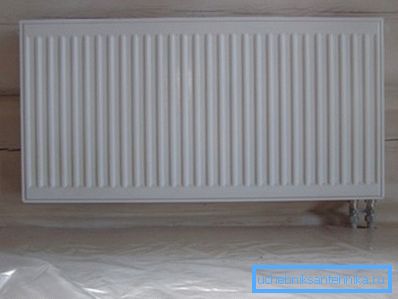

Az akkumulátor alsó csatlakozása: a csövek teljesen láthatatlanok
  1. A fűtőtest diagonális felszerelése önmagát teszi. Ezt a módszert csak akkor használják, ha nagy akkumulátor van telepítve (a szakaszok száma meghaladja a 12-et). A bemeneti cső csatlakozik a felső fúvókához az akkumulátor egyik oldalán, és kilép az alsó nyíláson keresztül a másik oldalon.

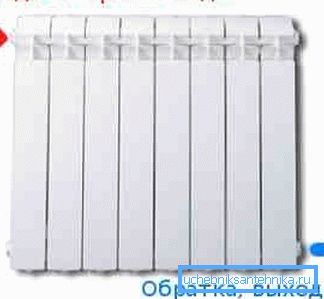

Diagnosztikai akkumulátor bekötési rajza

Ezenkívül a hűtőközeg kétféle módon szállítható:

  • következetes - ebben az esetben a fűtött víz a fűtőből és hátulról áramlik, áthaladva a lakásban vagy a házban lévő minden radiátoron;
  • párhuzamos - a fűtési hálózat telepítésekor a fővezetéket helyezzük el, ahol a fűtőelemeket szerelvényen keresztül becsapjuk.

Az első módszer gazdaságosabb, mivel kevesebb anyagot fogyaszt. Ha azonban szükségessé válik a radiátorok javítása, szükséges lesz a teljes hálózat leválasztása és a hűtőfolyadék leengedése abból, ami lehetetlen a hideg évszak alatt.

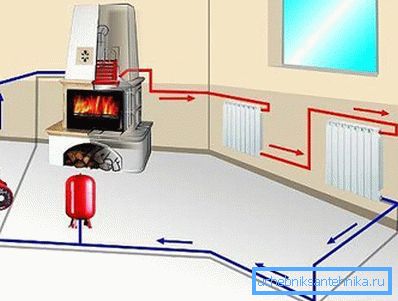

Radiátorok egymás utáni csatlakoztatása

A rendszer másik hátránya a hő egyenetlen eloszlása. A kazánhoz (vagy a ház felső szintjén) közelebb szerelt elemek többet melegednek fel. Ha különböző számú szekciót telepít, segít megoldani ezt a helyzetet (annál távolabb van a fűtőtest).

A második módszer nagyméretű csövek, szelepek és szerelvények használatát igényli. De a párhuzamos fűtési rendszert több önálló töredékre lehet felosztani.

A radiátor javítása nem igényli a fűtés kikapcsolását. A daruk segítségével elégséges a hővezetőnek a hálózat adott szakaszához való hozzáférése.

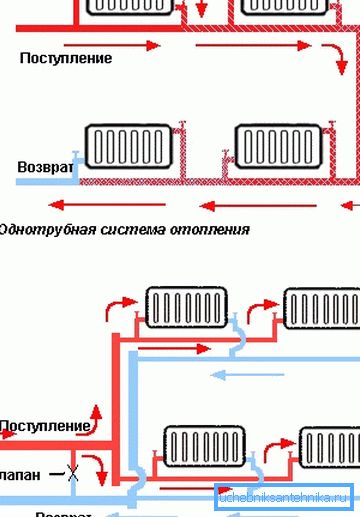

Párhuzamos csatlakozás radiátorok egycsöves és kétcsöves fűtési rendszerekben

Itt is, nem hibák nélkül. Ha a csővezetékben lévő folyadék nyomása alacsony, kisebb mennyiségű fűtött víz jut a radiátorhoz, ami szintén csökkenti a fűtési hatékonyságot. Ennek elkerülése érdekében a bemeneti és kimeneti csövek közötti túláramlások (túlfolyócsövek) kisebb átmérőjűek és zárószelepekkel vannak ellátva.

Radiátorok csatlakoztatása

Általános követelmények

Vannak bizonyos szabályok a radiátorok telepítéséhez, amelyeket be kell tartani, függetlenül a telepített anyagoktól.

Különösen az épület különböző szerkezeti elemei és a fűtőpanel közötti távolságról beszélünk:

  1. Legalább 10 cm szabad helyet kell biztosítani a fűtőtest felső szélének és az ablakpárnának.
  2. A padlóburkolat és a fűtőpanel alsó felülete közötti távolság legfeljebb 12 cm lehet.
  3. Ne felejtse el, hogy ha a fűtőtest mögött lévő függőleges felületet réteg hőreflexiós anyaggal borítja, akkor a készletben lévő szerelőelemek hossza nem feltétlenül elegendő, és ezért a fűtőtest és a fal közötti résnek 2-5 cm-re kell lennie. más eszközöket kell vásárolnia.

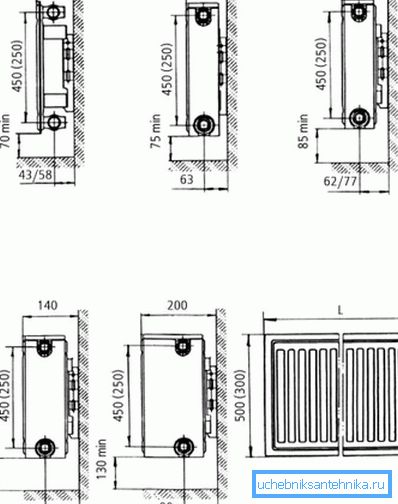

Ajánlott távolság a falakhoz és a padlóhoz az elemek csatlakoztatásakor

Figyelj! A fent leírt követelmények lehetővé teszik a természetes levegő konvekciót, vagyis a hideg és a meleg levegőtömeg keverését a helyiségben. Emiatt a szoba gyorsabban és egyenletesebben hevül. Nem megfelelésük a hideg és a meleg levegő helyi zónáinak megjelenését, a szemüvegek és egyéb bajok megkötését eredményezi.

A munka sorrendje

Az öntöttvas radiátorok, valamint az alumínium vagy acél elemek felszerelése a következő:

  • bontották a régi fűtőberendezéseket;
  • a jelölés készül, amely szerint az új elemet tartó tartóelemek rögzítve vannak;
  • rögzítő hardver telepítve van (ehhez szükséged kell a tüskékre vagy horgonycsavarokra);

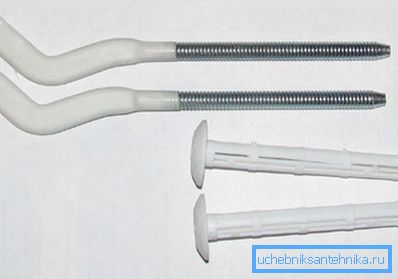

Akkumulátor rögzítőelemek
  • a fűtőpanel összeszerelésére kerül sor (szükség van a szakaszok összeszerelésére, Mayevsky csapok, stop szelepek, termosztátok stb.);
  • a kész akkumulátort felakasztja a kampókon (ha az elrendezést és a fúrást helyesen végezte el, akkor a fűtőpanelnek könnyen "le kell feküdnie" a helyükön);
  • a csővezetékkel történő dokkolás (erre a célra speciális menetes csatlakozókat használnak - műszakok).

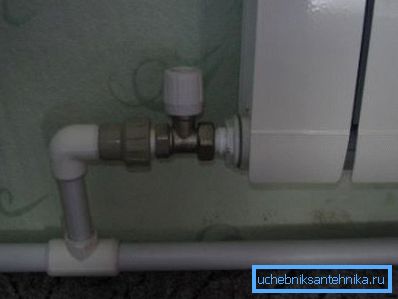

A csővezeték csomópontjának helyét gondosan lezárni és szeleppel kell ellátni

Figyelj! A tömítési ízületeket fokozott figyelemben kell részesíteni. Itt vannak olyan szivárgások, amelyek többek között a rendszer légáramlásához vezethetnek.

következtetés

A fűtőelem beszerelése meglehetősen egyszerű folyamat, de minden lépését gondosan és hatékonyan kell végrehajtani. Csak a beépített klíma hálózat biztosítja a kényelmet és a kényelmet a házban.

Az alábbi videóban többet megtudhat a fűtési rendszerek kialakításáról.
