Fűtési rendszer: hogyan kell csöveket elhelyezni egy autonóm

A fűtési rendszer telepítése előtt meg kell határozni a csővezetékek elosztásának módját. Mind a jól ismert, mind a gyakran használt egycsöves és kétcsöves módszerek egy klímaváltozás, valamint egzotikusabb rendszerek kialakítására. Ezek közé tartozik a két szárny, a radiális, a több áramkörű fűtési rendszer és így tovább.

Olvassa el az alábbiakban felsorolt ​​anyagok közül a legnépszerűbbeket.

Fűtési rendszerek fajtái

Mielőtt ezeket vagy más rendszereket fejlesztenénk - saját kezű fűtést, forró vízellátást és hasonlókat - a hűtőfolyadék áramszervezésének módszerével kell meghatározni az éghajlati rendszer típusát. Ebből közvetlenül függ attól, hogy a csövek fektetése alkalmas-e az adott esetre.

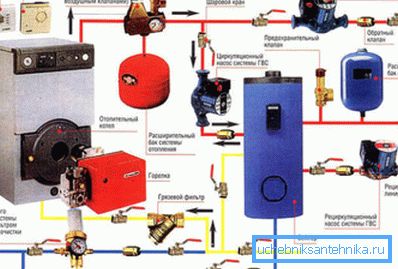

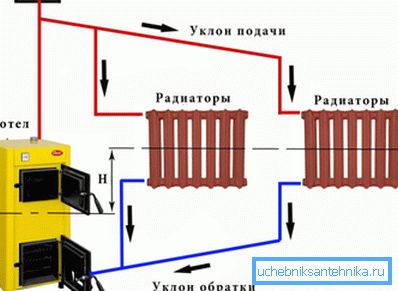

A legegyszerűbb változat a gravitációs fűtési rendszer, amelyben a hűtőfolyadék áramát a csöveken keresztül folyó víz hőmérsékletének és sűrűségének különbsége okozza. Ilyen rendszerek révén a Hruscsovban élő városok lakói, vagy egy másik, hőellátó központosított épületben lévő lakóház ismerős elsőként.

A természetes keringésű fűtési rendszer működési elve a következő:

1. A kazánban felmelegített víz kevésbé sűrűvé válik, és ennélfogva könnyebb lesz, aminek következtében a nehéz vízkészletek a rendszer felső pontjába kerülnek.
2. Innen a folyadék a beépített csöveken keresztül áramlik az összes helyiségbe beépített radiátorokon keresztül, és a helyiségek levegőjét kiszűri.
3. A ciklus véget ér a hűtött víz bejutásával a kazánba, ahol új fordulatot kezd.

Figyelj! A rendszer normál áramlási sebességének és levegő eltávolításának biztosítása érdekében a fűtési csöveket 3-5 fokos gradiensben kell elhelyezni a kazán felé. Ez az SNiP által rögzített kötelező követelmény.

A gravitációs fűtési rendszer számos előnnyel jár, de használata bizonyos nehézségekkel jár. A mérnöki hálózat természetes hűtőfolyadék árammal történő működtetésének minden előnyét és hátrányait a táblázat tartalmazza.

Az épületek fűtésére szolgáló gravitációs sémák egyéni konstrukcióban is alkalmazhatók. Az egyetlen különbség az, hogy telepíthet tágulótartályt, és telepítheti a tetőtérben nem a függőleges felszállóktól, hanem a padló felső felén (természetesen az éghajlati rendszer legmagasabb pontján).

Ezért biztonságosan beszerezheti az építési könyvtárakat vagy a következő tipikus fűtési rendszereket, frissítheti azokat saját igényeire és végrehajtására.

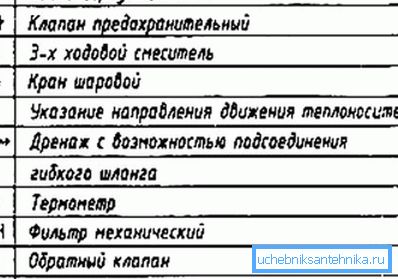

Tipp A mérnökök által elkészített vázlatok és projektek megértése érdekében ismernie kell a szimbólumokat a fűtési rendszerekben. Kevés jel van, és intuitív, így a memorizálása nem sok időt vesz igénybe, hanem lehetőséget nyújt az építési dokumentáció egyszerű navigálására.

Ha nem áll készen a gravitációs rendszer hátrányára, fűtési rendszereket használhat kényszerített folyadékárammal. Ebben az esetben egy kötelező elem egy keringető szivattyú, amely a visszatérő csőre van felszerelve.

Csak a fentiekben megfogalmazott kérdésben döntött, lehet választani a csövek lefektetésének tervét.

Számos közülük:

• egycsöves;
• kétcsöves;
• sugárzás.

Fogjuk ezt részletesebben.

Lefektetés módja

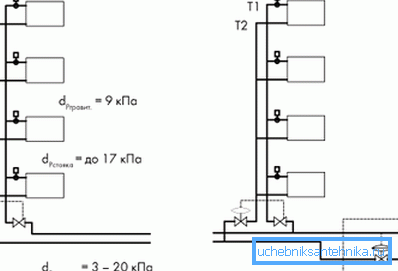

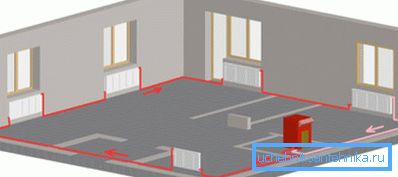

Egycsöves fűtési hálózat

A fűtési rendszer elemzését egy csővel kezdjük, amely mind az elemek vízellátását szolgálja, mind a hűtött folyadékot a fűtőkészülékhez szállítja.

Ha két szárny vagy egy ház több emeletének melegítésére van szükség, a vízáramlást két vagy több részre kell osztani egy tee használatával. Kívánatos, hogy az egyes áramköröket elzáró szelepekkel felszereljék, amelyek szükség esetén a teljes rendszer működésének megszakítása nélkül vágják le.

Miután áthaladt az összes radiátoron, az áramlást újra egy csőbe kell kapcsolni, amely a fűtőkazán bemenetéhez csatlakozik.

Egycsöves fűtési rendszerű radiátorok kétféle módon csatlakoztathatók:

1. következetes. Ebben az esetben a hűtőfolyadékot szállító cső az akkumulátor bemenetéhez és a kimenethez van csatlakoztatva. Nincsenek további elemek. A hűtőfolyadék nem tud folyni a fűtőtest mellett.
2. párhuzamos. Itt a vízvezetéket egyszerűen az egész ház kerületére helyezzük, és a radiátorokat pórázok és csapolóelemek segítségével kapcsolják össze. Ráadásul az a tény, hogy egyetlen akkumulátor meghibásodása nem zavarja meg a fűtési rendszer többi részét.

Egycsöves fűtési rendszer kialakításakor kívánatos az alábbi elemek jelenlétének biztosítása:

1. Szelepek az akkumulátor bemeneti és kimeneti részén. Ezzel nem csak a fűtőtestbe bejutó víz mennyiségét, és ennek megfelelően a helyiség hőmérsékletét, hanem a fűtőelem javítását vagy cseréjét is szabályozza, anélkül, hogy lehűtte volna a hűtőfolyadékot.

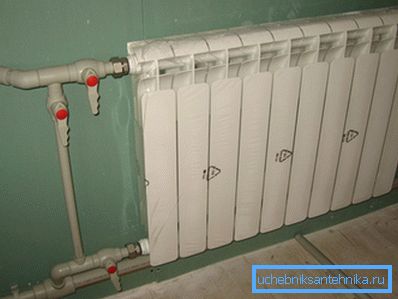

2. Ha az elzáró szelepek sorában sorba kapcsolják az akkumulátor bemeneti és kimeneti csatlakozóját, ajánlatos a kisebb átmérőjű csővezetékekkel összekötni, amelyek biztosítják a víz áramlását a radiátor levágása esetén.

A fűtési hálózat kétcsöves sémája

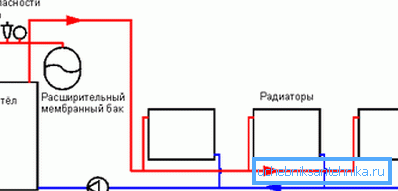

A két csöves fűtési rendszer (tápellátás és kisülés) hatékonyabb, de több anyagot igényel, ami miatt a telepítés költsége kissé megnő. De az előnyök nyilvánvalóak. Alkalmazása különösen a keringtetett szivattyúval párosítva lehetővé teszi a hőtermelés hatékonyabb és egyenletes elosztását a ház minden szobájában.

Az ilyen rendszer kiépítésére vonatkozó utasítások nem okoznak nehézséget a kezdő mester megértéséhez:

1. A kazánból két csövet helyeznek el, amelyek közül az egyik az aljzatba van csatlakoztatva, a másik pedig a kazán bemenetéhez. Az első szerint a forró víz a radiátorokhoz kerül, második esetben a már hűtött hűtőfolyadékot a kazánba szállítják.
2. Helyezzen be csővezetékek által gyártott radiátorokat. A bemenet a tápvezetékhez csatlakozik, a kimenet a visszatérő csőhöz van csatlakoztatva.
3. A fűtőberendezések túlnyomásból történő megsemmisítésének elkerülése végett javasoljuk, hogy ne szereljenek szelepeket a radiátor kimeneti csatornájába.
4. Minden elemet fel kell szerelni egy légszeleppel - egy Mayevszkij szeleppel, amely szükséges ahhoz, hogy eltávolítsa a levegő dugókat, miután a folyadékot a rendszerbe öntte.

A rendszer előnyei nyilvánvalóak, és hátrányként csak nagyobb anyagfelhasználást lehet észrevenni - egy kétcsöves rendszer esetében kétszer annyi anyag szükséges, mint az egycsöves.

A fűtési hálózat kollektordiagramja

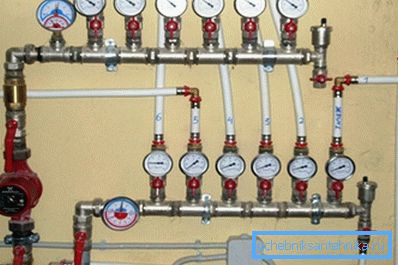

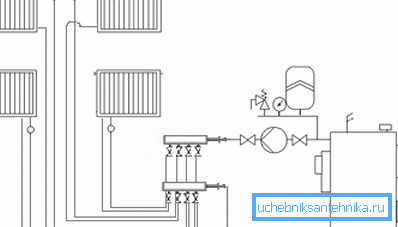

Ez a legrugalmasabb és leginkább testre szabható fűtési rendszer. Itt pontosan szabályozhatja a hűtőfolyadék áramlását az egyes elemekhez egy helyen - a kollektor szekrényben. Baleset esetén az akkumulátorokat leválasztó szelepekkel levágják, így a javítások egyszerűek és gyorsak.

A kollektor (ray) rendszer rendszere a következő:

1. A fő elemek két kollektor: a hűtőközeg ellátása és kisütése.
2. A házban lévő minden elemet egy pár csővel kell összekötni a fent említett kollektorokkal. Így minden fűtőtesthez külön áramkör van kialakítva.

A radiális fűtési rendszer biztonságosan ajánlható a telepítéshez, ha nem fél a következő árnyalatoktól:

• a telepítéshez óriási számú csövet igényel, amelyet az esztrich padló alatt kell elhelyezni;
• a rendszernek feltétlenül keringtető szivattyúnak kell lennie, mivel a csővezetékek meredeksége nem lehetséges;
• a beszerelés során gondoskodni kell arról, hogy az esztrich alatt ne legyenek szerelvények, amelyek a művelet során szivároghatnak.

következtetés

A fentebb vázolt főcsövek elosztásának módjai mellett, amelyek a hűtőfolyadékot az elemekbe szállítják és a hűtött vizet a kazánba szállítják, a radiátorok (alsó, oldalsó, átlós) csatlakozási rajza nem kevésbé fontos. A helyes csatlakozás nem csak növeli a hűtőközeg forgási sebességét, növeli az akkumulátorok hatékonyságát, hanem megakadályozza a légdugók előfordulását.

Erről többet itt olvashat a cikkből.
