Fűtési rendszerek: áttekintés a népszerű rendszerekről és
Úgy tűnik, mi lehet nehéz az éghajlati hálózat kiépítésében? A többség szerint ez vagy a fűtési rendszer fűtési pontja vagy egy egyedi kazán, amely felmelegíti a hőátadó folyadékot. Ezután a csöveken keresztül a víz vagy a fagyás belép a fűtőtestekbe, ahol a termikus energia másodlagos cseréje a helyiség levegőjével történik.
De a külső egyszerűség mögött nagyon összetett mérnöki megoldások találhatók, amelyeknek használati és karbantartási kézikönyve több mint egy tucat oldalt tartalmaz.
A hűtőközeg fűtésére szolgáló módszerek
Központi hő pontok

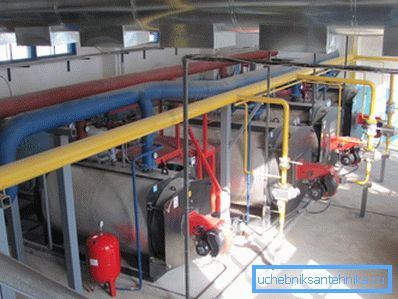

A központosított kazánok segítségével a fűtőtestet felmelegítik, majd a városi lakók lakóinak szállítják. Az ilyen típusú fűtést néha a víkendházakban szervezik.
A központosított vízellátással rendelkező klímarendszerek a következő jellemzőkkel rendelkeznek:
- a fűtőberendezés egy speciálisan felszerelt épületben található, és a nagyszámú fogyasztónak szánt vizet melegíti;
- a folyadéknak a címzettekhez történő eljuttatásához fűtővezetéket használnak, amelyeket általában földalatti csatornákban helyeznek el;
- A hűtőfolyadék minden paraméterének (hőmérséklet, nyomás, fizikai és kémiai összetétel, vízsebesség) beállítása szintén központosított, a végfelhasználó nem képes befolyásolni őket.
Önálló berendezések
Ilyen rendszerekben a vízmelegítést, amelyet ezt követően a radiátoroknak küldünk, minden lakáshoz vagy házhoz külön-külön történik. Ehhez saját fűtőkazán van felszerelve. Magától is kiválaszthatja az alkalmazott üzemanyag teljesítményét és típusát.
A következő fajták léteznek:
- gáz. A leggyakoribb lehetőség. Földgázt használnak, amelyet vontatócsöveken keresztül szállítanak vagy gázpalackokban vagy gáztartókban tárolnak. A gázkazánnal működő fűtési rendszer az egyik legkedvezőbb, de csak a tanúsított szakember telepítheti és karbantarthatja az ilyen berendezéseket.

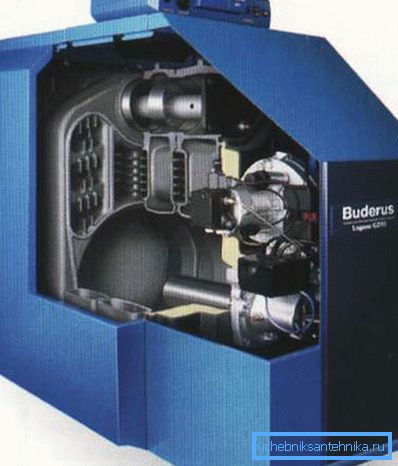

- Szilárd tüzelőanyag. Kitűnő és olcsó lehetőség olyan házak számára, amelyekhez a fő vízellátó rendszert nem hozták. A felhasznált fűtőanyag: fa, lignit, tőzeg és így tovább. Vannak olyan egységek is, amelyek biomasszán működnek. Segítségükkel szervezheti a leginkább környezetbarát fűtést.
- Fűtőolaj. A folyékony üzemanyagot tartalmazó fűtőberendezések teljesen autonóm módon működnek, és nem igényelnek időszakos emberi beavatkozást az üzemanyag betöltésére. Az egyetlen hátránya a dízelolaj magas ára és a dízelolaj tágas tárolóberendezéseinek szükségessége.
- elektromos. Használható a hűtőközeg felmelegítésére is. Kiváló fogyasztói tulajdonságokkal és műszaki jellemzőkkel bírnak. De az üzemanyag - villamos energia - túl drága, mert a fűtési rendszer nem lesz gazdaságos.
Többnyire elektromos egységek kiegészítő vagy tartalék berendezésekként használatosak.
Figyelj! Nagyobb házaknál vagy kereskedelmi épületeknél egy kétfázisú fűtőkör telepíthető, amely nem egy, hanem két, az éghajlati hálózat különböző kontúrjait kiszolgáló kazánokat foglal magában.
Az alternatív energiaforrásokat használó klímatechnikai rendszerek fejlesztése jelenleg is folyik. A legígéretesebb termoszifon fűtési rendszer napfény használatával.
Azonban a berendezések fejlesztése olyan szintű, hogy ezeket az eszközöket lehetetlen használni. A keletkező hőenergia nem elegendő ahhoz, hogy a ház hővel legyen ellátva.
A csövek lefektetésének módja
Miután foglalkozott a kazánnal, folytathatja a csővezeték kiválasztását. Itt nehézségek merülnek fel.
Három fajtípus létezik:
- Egycső Ebben az esetben a helyiség peremén egy födémcsövet helyeznek el, amelybe az elemeket meghajtják. Az utószerkezet szekvenciája lehet egymás után (a hűtőfolyadék áramlik az egyes fűtőelemeken keresztül, nincs más módja) és párhuzamos (a víz átáramlik a csövön keresztül, és az elemekbe a fűtőtest belépő és kifúvó csatornáihoz vezet).
- Kétcsöves. Itt két csatorna van elrendezve - egy a forró víz ellátásához, a másik pedig a hűtőfolyadéknak a fűtőberendezéshez való visszatéréséhez. Rugalmasabb rendszer, amely lehetővé teszi a helyiség hőmérsékletének pontos beállítását, és lehetővé teszi a radiátorok javítását vagy cseréjét a teljes fűtési rendszer működésének megállítása nélkül.
A kétcsöves rendszernek két fajtája van:

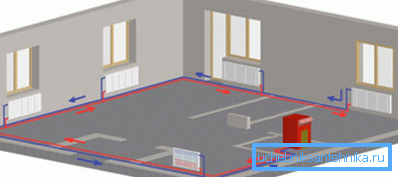

- végtelen fűtési rendszer - ebben az esetben egy pár vonal megy az utolsó helyiségbe, ahol egy jumper csatlakozik;

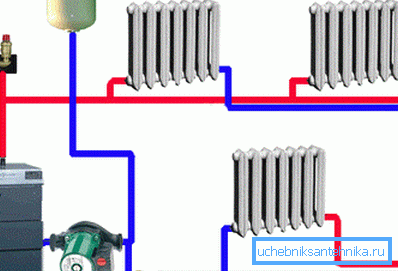

- a kapcsolódó fűtési rendszer - a hűtőfolyadékkal ellátott hálózat minden szobát megkerül és visszatér a kazánhoz.
A második típus előnyösebb: kisebb mennyiségű anyag lesz szükséges a gyártáshoz.

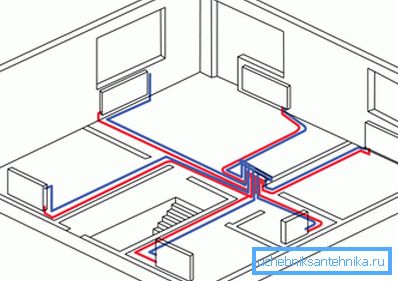

- változatos. A hűtőfolyadékot a kollektorhoz szállítják, amely külön-külön elosztja az egyes elemeket. A legrugalmasabb rendszer, de a telepítés túl sok pénzt igényel.
Fűtés problémái és megoldásai
Általános bontások és rendszeres karbantartás
Mint a kedvenc Daewoo Nexia vagy a Toyota Prado, a fűtési hálózat időszakos karbantartást igényel.
A tervezett műszaki munkák mellett a fűtési rendszer bizonyos előre nem látható okok miatt is meghiúsulhat:
- a tágulási tartály vagy az úgynevezett pufferkapacitás nyomáscsökkentő vagy rozsdás;
- a fűtési rendszerben keletkező hidraulikus sokk pusztítja el a radiátorokat;
- nagy szivárgás keletkezik, ami a fűtővezetékek levegőztetését vagy teljes kiürítését okozhatja;
- külső fizikai hatás következtében a cső vagy a radiátor megsérül, és így tovább.
Figyelj! Ha a meghibásodás a fűtőkazánban (különösen a gázban) történt, semmiképpen sem kell megjavítania. Még ha a szabályzók vagy a hőmérő egyszerűen kudarcot vallott volna, a tömítőanyag megszáradt, vagy elkezdett átengedni a gél tömítéseit a fúvókákon, szükség van szakemberek segítségére. A fűtőkészülék használati útmutatója közvetlenül megtiltja az eszköz működésével való illetéktelen beavatkozást.
A rendszer működtetése során felmerülő problémák elkerülése érdekében kívánatos, hogy a tervezést vagy rekonstrukciót, valamint az üzembe helyezést egy speciális vízvezeték-szerelő csoport végezze. A munka végén elfogadják a rendszer elfogadásának és ellenőrzésének aktusait, amelyeket alá kell írnia, rajzot és útlevelet kell adnia az éghajlati hálózatnak, valamint garanciát kell nyújtania az elvégzett munkára.
Baleset esetén, ha elárasztja a szomszédokat, és a vizsgálat azt igazolja, hogy a hiba a telepítési hibák miatt következett be, a vállalkozó a kártérítést kártalanítja. A bírósághoz benyújtott pert a fent említett dokumentumok képezik.
Független telepítés is kívánatos, ha egy tapasztalt szakember felügyelete alatt áll, aki már fűtéssel foglalkozott. Ráadásul nem kell pénzt megtakarítani az anyagok beszerzésénél, csak jó minőségű csöveket kell bevinni.

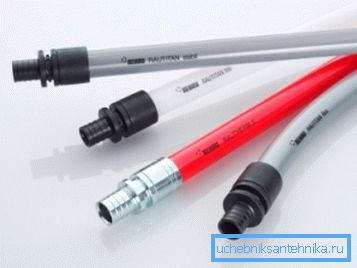

Például jól bevált alkatrészek a Rehau védjegy alatt. Bár az ára meglehetősen magas, ez egy kiváló választás, ami nem okoz csalódást.

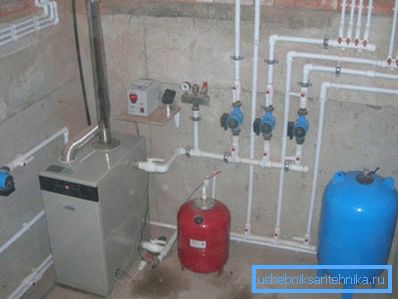

A fűtési rendszerek rendszeres karbantartása függetlenül elvégezhető. A leggyakoribb problémák és megoldások az alábbi táblázatban találhatók.
| A probléma | döntés |
| Melegítsük fel a fűtési rendszert | Az éghajlati hálózatok üzemeltetése során ez a kellemetlenség ritka. Előmelegítés történhet a központi fűtéshez közeli apartmanokban, és csak akkor, ha megsérti az elemek telepítésének szabályait. Ami az autonóm rendszereket illeti, itt a hőmérsékletet az elektronikus kazánok segítségével személyesen szabályozhatja. |
| Víz kalapács megelőzése | Ez a kifejezés arra utal, hogy a rendszerben a hűtőközeg nyomásának erőteljesen növekszik, ami a csövek, szerelvények és leggyakrabban a fűtőtestek lebomlásához vezethet. Egyszerűen megoldható a probléma: önálló rendszerben lassan fel kell tölteni a hűtőfolyadékot a csövekbe, és a központosított rendszerben fel kell szerelni az akkumulátor bemeneteit termikus szelepekkel, amelyeket be kell csavarni, amikor a rendszer beindul és lassan szabadul fel, hogy a víz kis patakkal töltse az akkumulátort. |
| Feed rendszer | Ha a zárt fűtési rendszer nyílt tágulási tartállyal van felszerelve, akkor folyamatosan figyelni kell a hőhordozó szintjét. A folyadék elpárolog, ezért a csöveken keresztül keringő víz mennyisége csökken, és időnként pótolni kell a veszteségeket. Ehhez nem szükséges a padláson felmászni, a hűtőfolyadék hiánya a kazán műszerfalán található nyomásmérővel határozható meg. |

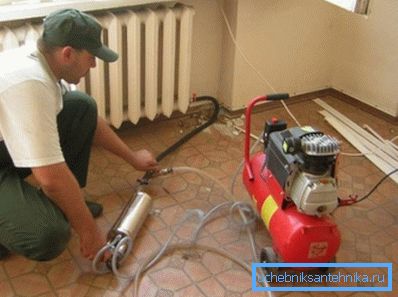

| Klíma hálózat tisztítása | A radiátorok (különösen az öntöttvas) belsejében végzett munka során ásványi lerakódások képződnek, amelyeket el kell távolítani. Fontolja meg, hogyan kell öblíteni a fűtési rendszert: ehhez vegyi és mechanikus eszközök vannak, vagy speciális megoldást önthet a rendszerbe, vagy szétszerelheti a fűtőelemeket, és speciális hidraulikus vagy pneumatikus pisztolyokkal tisztíthatja azokat. A központosított fűtőrendszer szennyeződéstől való megóvása érdekében célszerű egy tartályt elhelyezni a szállítócső számára. |
Tipp Az autonóm hálózatok több tulajdonosának kérdeznie kell, mit kell kitöltenie a fűtési hálózatot. Leggyakrabban a víz hővezető, kevésbé - speciális fagyálló. Ha meg akarja menteni, használjon vizet.
Azonban ez előtt kívánatos, hogy lágyítsa meg azt speciális berendezések vagy megoldások segítségével. Ez segít elkerülni a csövek méretarányát és növelni a rendszer öblítésének időtartamát.
Depressziós rendszer
A fűtési hálózatok üzemeltetése során a legnagyobb problémát a csövek, szerelvények, csapok, radiátorok és egyéb berendezések tömítettsége okozza. A lényeg itt nem annyira a hibaelhárítás, hanem a szivárgás keresése.

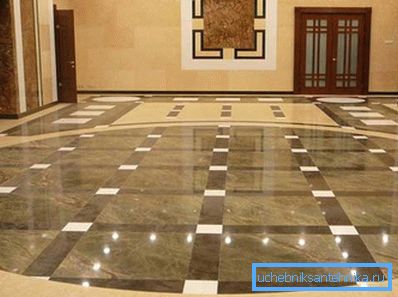

Ha a csöveket nyíltan helyezzük el, akkor csak egy zseblámpával kell karban lenni, és ellenőrizni kell. De mit kell tennünk, ha az ellátás és a visszatérési áramlás esztrich alá van burkolva, és ezen felül is vannak márványlapok, amelyekre hatalmas pénzt költöttek?
Itt csak egy tanácsot adhat - a telepítés során meg kell védenie magát a szivárgástól. Ehhez tanácsos speciális csöveket használni (fém-műanyag vagy keresztkötött polietilénből készült), és győződjön meg róla, hogy nincs összetétel betonnal.
következtetés
A fűtési rendszer periodikus tisztítása és táplálása, a szivárgások kiküszöbölése és a kazán karbantartása lehetővé teszi, hogy jelentősen megnövelje otthonának klíma hálózatának élettartamát. Részletesebben a lakóépület mérnöki hálózatainak működési sorrendjéről olvashatsz a videóról ebben az anyagban.
