Fűtési rendszerek kettős kazánnal: a legmegfelelőbb

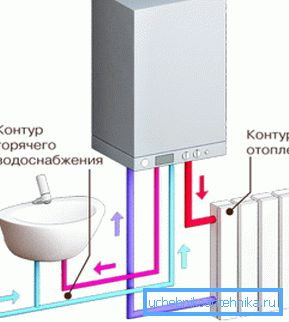

Mint tudják, a kettős körű fűtés egy házban történik, amikor a hőfejlesztő külön melegíti a radiátorok vízét (első ág) és a melegvízellátást (második ág). A rendszerünk hasonló rendszere napjainkban igen népszerűvé vált, mert sokoldalúsága és kényelme volt.

Annak érdekében, hogy egy ilyen hálózat működjön, először is egy kettőskörű fűtőkazánra van szükség, amely mind a hőátadó folyadékot, mind a forró vizet felmelegíti. Leírjuk, hogyan lehet egy kettős körű kazánházat üzemeltetni ebben a cikkben.

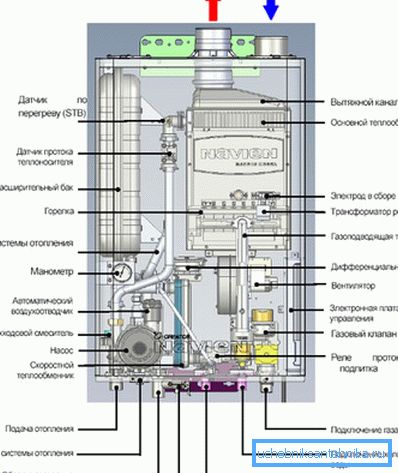

A kettős áramkörű generátorok jellemzői

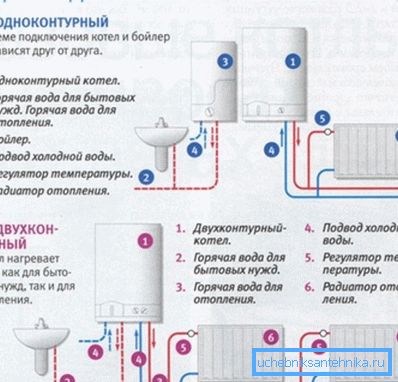

1. Az ilyen egységek és az egykörös ellenállások között a fő különbség az, hogy az üzemanyag hőenergiáját nem csak a fűtési körben lévő víz melegítésére használják, hanem a melegvízellátás ágában is.
2. Egyszeres áramkörök is használhatók a víz melegítésére.. Ez a tartályban közvetett fűtéssel fordulhat elő. Ebben az esetben a hőhordozó részlegesen felengedi az energiát, és egy hőszigetelő tartályban egy további hőcserélőn keresztül áramlik.
3. A gyári bypass egység fő különbsége az ilyen házi áramkörökből a hőenergia közvetlenül az üzemanyagtól a vízig történő közvetlen átadása..

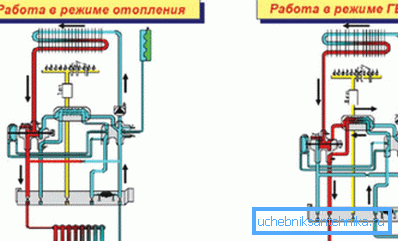

Figyelj! Rendszer kialakításakor vegye fontolóra egy nagyon fontos jellemzőt, hogy egy kettős körű kazánnal rendelkező fűtési rendszer van. Ha a ház melegvíz csaptelepet tartalmaz, akkor a kazán leállítja a hűtőfolyadék felmelegítését és átkapcsol a használati melegvíz áramkörre.

Hogyan működik egy ilyen egység a gyakorlatban?

1. Jól szigetelt épületeknél, ahol jelentős a térség, a dupla áramkör működési módja nem túl fontos. Az ilyen épületek nagy termikus tehetetlenséggel rendelkeznek. Ezért még akkor is, ha a kazán csak néhány órára melegíti a vizet a háztartási igények kielégítésére, a ház hőmérséklete mindössze 1/2 fokkal változik.
2. Ha egy épület kicsi vagy nem kellően szigetelt, a tehetetlenség fontos paraméter. Ebben az esetben a fûtõelemek és a csövek vízének minél tovább lehûlnie kell. Ezt úgy érhetjük el, hogy nagy mennyiségű szelvényt és csővezetéket felemeltünk a megnövelt részekkel.
3. Ha szükség van a forró víz jelentős mennyiségére és állandó költségeire, akkor jobb, ha nem telepít egy dupla áramkörű kazánt.

Itt a fűtési rendszer egy vagy több áramkör analóg és egy oszlopos fűtővíz két kazánja jobb. A dupla áramköri egység nem lesz képes fenntartani a kényelmes hőmérsékletet a helyiségekben, ha az idő nagyobb hányadát a HMV-ban használják.

1. A gravitációs fűtési rendszert szintén nem szabad hasonló kazánnal tervezni.

Figyelj! Ebben az esetben a kazán leállítása után a fűtési hálózat keringése szinte azonnal megáll. A fellendülés hosszú lesz. Meleg vízzel történő feltöltés közben az elemek egyenetlenül melegednek fel. Ez kellemetlen hőmérséklet-eloszlást eredményez a szobákban.

Fűtési rendszer, ha az épület kicsi

Vegyük fontolóra, hogy mi lehet egy dupla áramkörű fűtőkazán pántolásának rendszere, ha a ház egyszintes, kicsi (100 m2-ig), és több külön helyiséggel rendelkezik, amelyek mindegyikét fel kell melegíteni.

Ebben az esetben az egycsöves hálózat optimális. Ez a legegyszerűbb az építés és a telepítés, a működés szinte probléma. Ráadásul a rendszer ára alacsony lesz az anyagok gazdaságosságának köszönhetően, mivel kevesebb mint egy kétcsöves partner lesz.

A séma végrehajtása

1. Az épület kis térfogata azt sugallja, hogy benne lesz néhány bérlő. Tehát a melegvíz költsége kicsi lesz. Nem szükséges lemondani a jelentéktelen tehetetlenségről, de gyönyörű és jól adódó hő alumínium elemekről. A sertés-vas analógok hőérzékenyek, de általában nem esztétikaiak.
2. Ebben az esetben a hűtőközeg mennyisége a csövekben javasolt növelni. A probléma optimális megoldása a termékek keresztmetszetének növelése egy sorral. Például a Du-30-tól Du-40-ig. Az áramkörök vízmennyisége így 1,6-ször nagyobb lesz.
3. Minden radiátort fel kell szerelni, anélkül, hogy kinyitnák az áramkört, ezzel párhuzamosan. A kötődésük alakja átlós vagy alacsonyabb lehet.

Az utasítás azt javasolja, hogy az egyes elemeket helyezze el:

• fojtószelep (takarmánykiegyensúlyozás);
• elzárószelep a visszatérő csőben;
• szelep a rendszerből (hagyományos konstrukció vagy Mayevsky) történő légtelenítéshez a jobb vagy bal felső kupakhoz.

Alacsonyabb vezetékezési lehetőség

1. A fő áramkör keresztmetszetének csökkentése és megnyitása ebben az esetben nem szabad.
2. Közvetlenül a hőfejlesztő után a kontúrcsövet élesen fel kell emelni, hogy létrehozzon egy "gyorsító" gyűjtőt. Ezután le kell vezetnie egy lejtőn (állandó) lefelé.

Figyelj! Az ilyen csővezetékek meglehetősen összetettek és esztétikaiak. Azonban szükséges, hogy a szivattyú kikapcsolásakor a fűtőelemeket a természetes keringés miatt melegítik.

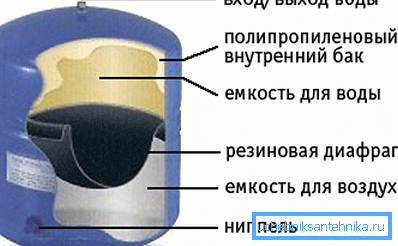

1. A kazán előtt (a hűtőközeg áramlásánál) tágulási tartályt (membrán) kell felszerelni. Ezzel kompenzálja a fűtött víz mennyiségének növekedését.
2. A tartálynak a hőhordozó térfogatának 10% -ával kell rendelkeznie. A tartályt bélésnek kell lennie.

Mi a teendő, ha a ház nagy méretű

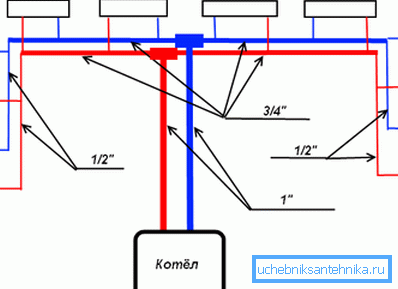

1. Egy nagy, kétemeletes épületben nagy számú külön helyiségben a kétcsöves fűtési rendszer a legalkalmasabb. Megfelelő töltő és állandó vezetékes radiátorral kell rendelkeznie.
2. Egyenesen a hőgenerátorból a felmelegített víz felfelé áramlik a tápcsövön keresztül. Az épület körül a felső szint padlásán vagy mennyezetén található.
3. Ezután a víz belép a felszállókba, az akkumulátorok csatlakoznak hozzájuk. Nem nyitják meg teljes mértékben a felemelőt. Mindegyik eszköz egy beállító fojtóval és jumperrel van felszerelve.
4. Ajánlatos egy elzáró szelep felszerelését a bemeneti csővezeték második ágán. A légtelenítés szelepét csak egy lehet elhelyezni, és az áramkör felső részében lévő tágulási tartályhoz rögzíteni.
5. A második (alsó) csőre, amely az épület körül az alagsorban vagy az első emeleten keresztül hajlik, a víz visszatér a kazánhoz.

Figyelj! A kettős körű fűtőkazán ilyen kötődésének egyik fontos előnye. Szükség esetén képes működni a hőhordozó természetes áramlásának köszönhetően. A palackozás felső részéhez vezető vízcső a gyorsító kollektorként működik.

Azaz egy olyan rendszer, amely ilyen rendszerrel működik, teljesítményfüggő egységek (például szivattyú) nélkül működhet. Ennek alapján, ha vis maior keletkezik, akkor soha nem fagyasz.

A rendszer termikus tehetetlensége növelése

Saját kezével növelheti a fűtési rendszer termikus tehetetlenségi értékét.

1. Ez megfelelő, ha a kontúrcsövek enyhén nagyobb részét választja ki, mint ami a projekthez szükséges.

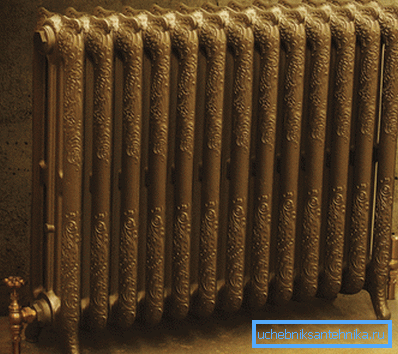

2. Az alumínium elemeket is öntöttvas tárcsával helyettesítheti. Van kiterjesztett belső térfogata, ami növeli az anyag hővezető képességét és hőképességét. Úgy gondolják, hogy az összes öntöttvas elem a fűtési rendszerek számára csúnya. Azonban nem. Igen, az elavult szovjet korszak modellei még mindig készülnek. De ezen kívül a piac modern társait kínálja. Például gyönyörű padlóradiátorok kovácsoltvas öntöttvasból vagy fali elemekből, lapos esztétikus alakokkal.

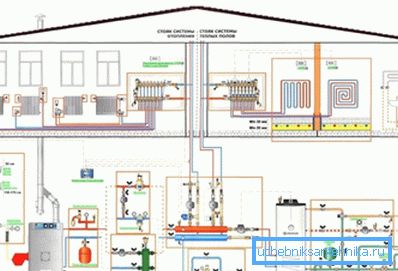

1. Gyakran előfordul, hogy télen egy ház tetőtérében vagy második emeletén csak alkalmanként van szükség, például a vendégek elhelyezésére. Ezután a legjobb megoldás egy fűtési rendszer használata két hőgenerátorral és különálló egycsöves áramkörök minden emelethez.
2. Ebben az esetben a tetején a kazán a gazdaságossági üzemmódban az idő nagy részében működik, pl. kb. +5 fokos hőmérsékletet tartson fenn.

A legolcsóbb megoldás minden problémára.

1. Ön függetlenül javíthatja a fűtési hálózatot, sokszor növelve termikus tehetetlenségét.

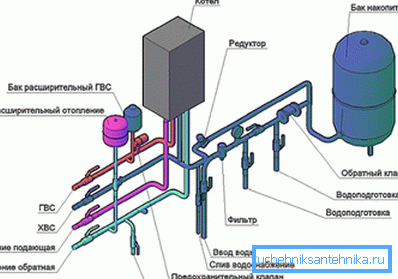

2. Ehhez adjunk hozzá az áramkörhöz egy hőenergiát (tárolótartályt). Ez egy 300/2000 l térfogatú konténer, amelynek két összekötő csöve van. A tartályt jól szigetelni kell a hőveszteség csökkentése érdekében.
3. A kapacitás nagy mennyiségű fűtött víz felhalmozódását szolgálja. Ha a kazán leáll, akkor a hőt a tartályból töltik. Nyilvánvaló, hogy minél nagyobb a tartály, annál lassabban melegszik a radiátor.


4. A hőelemet a fűtési rendszer bármely szakaszára lehet helyezni. Fel lehet szerelni az alagsorba. Ehhez nyissa fel az alsó áramkört két csatlakozóval. Lehetőség van arra, hogy az egységet a kamrába helyezze. Érdekes lehetőség az, hogy a készüléket egy meleg kandallóbetét alapjává alakítsa. Végtére is elkerülhetetlenül némi hőt ad a légkörnek.
5. Az akkumulátor kompenzálja a hűtőfolyadék hőmérsékletének csökkenését abban az időszakban, amikor a kazán felmelegíti a víz meleg vízellátását. Nagyon hasznos, ha a kazánt elektromos árammal táplálja.

Figyelj! Természetesen ez a módszer hátrányai vannak. Például egy hőgyűjtő elég drága. Egy jó minőségű, egy köbméteres hőszigetelt modell 20-30 rubelt fog fizetni, ami a gyártótól függ.

következtetés

A kettős áramkörű generátor mind előnyei, mind hátrányai. Kívánt esetben az egység mínuszai jelentősen csökkenthetők. Ebben az esetben a leginkább kényelmes rendszert kapja, amely meleg és meleg vizet biztosít otthona számára. A videó még többet mond.
