Fűtési rendszerek telepítése: munkafolyamatok és

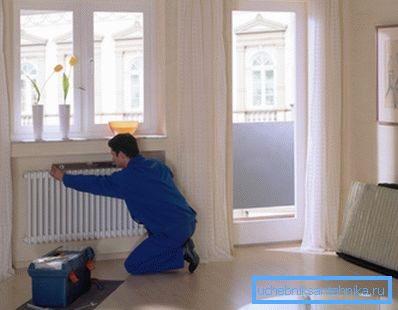

A fűtési rendszerek beszerelése nem egyszerű feladat, amelyhez bizonyos ismeretek és készségek szükségesek. Figyelembe vesszük a főtevékenység főbb fázisait, amelyeket a fűtési rendszer telepítési technológiája feltételez, hogy Ön ezzel a feladattal megbirkózhasson.

Előkészítő szakasz

Anyagok tervezése és vásárlása

Mint minden műszaki munka, a fűtési rendszer kialakítása kötelezően kötelezővé teszi. A rendszer minden elemének helyes kiszámításához és kiválasztásához szükség van egy bizonyos képesítésre és a technika ismeretére, ezért jobb, ha ezt a munkát szakembernek bízza.

Ennek egyik oka, hogy a projektnek tartalmaznia kell:

• Villamos berendezések és fűtőberendezések számítása;
• Rendszerek és rajzok, beleértve az axonometrikus és vázlatos fűtési diagramokat, a kommunikáció helyét és az autópályákat, méreteket, átmérőket stb .;
• Minden alkatrész és alkatrész, csatlakozó, szerelvény, cső, radiátor, csaptelep és szelep;
• A radiátorok, kazán, szivattyú és egyéb berendezések kiválasztásának indoklása;
• Magyarázó megjegyzések minden munkatípusról;
• Becsülni a szükséges alkatrészek és anyagok számával és típusával.

Figyelj! Ennek eredményeképpen világosnak kell lennünk arról, hogy pontosan hol helyezkednek el a radiátorok, ahol lyukak találhatók a csövek áthaladására a falakon keresztül, ahol a kazán és a tágulási tartály, a keringtető szivattyú és a rendszer más elemei telepítésre kerülnek.

A specifikáció alapján becslést készítenek az anyagok és berendezések beszerzéséről. Ezután választania kell a legmegbízhatóbb eladót, és mindent meg kell adnia, amire szüksége van az objektumhoz. Vásárláskor gondosan tanulmányoznia kell a termékek címkézését és megfelelőségi tanúsítványait, hogy ne vásároljon hamis vagy házasságot.

Elő kell készíteni a szükséges eszközöket is: a polipropilén csövek, csavarkulcsok és kulcsok forrasztására és vágására szolgáló készlet, perforátor, szint, vontatás és paszta menetes csatlakozásokhoz, szivattyú a rendszer krimpeléséhez, ceruza és egyéb kiegészítők.

  Figyelj! Ha cserére van szükség, akkor az előkészítő szakaszban a korábban telepített fűtőrendszert lebontják.

Jelölő és rögzítő tartó

A megszerzett rendszer alapján szükség van egy jelölésre. Először is meg kell találni azokat a helyeket, ahol a csövek áthaladnak a falon, és ceruzával jelölik őket. Ezen jelek mentén függőleges és vízszintes vonalakat rajzolunk, melyek mentén az autópályák a rajz szerint működnek:

Ezután rögzítőket rögzítünk, és rögzítjük a jelzett vonalat egy kb. 50 cm-es pályán. A rögzítés tüskével történik, ha a falak tégla vagy beton, és önfúró csavarokkal, ha a falak fából vannak.

Ez után jelölje meg a radiátorok rögzítési helyét. Az ablakok alól 10 cm távolságra, az ablakpárkánytól 10-15 cm-re kell a padlóról felhelyezni őket. Kívánatos, hogy az eszköz az ablak közepén helyezkedett el.

Végül jelöléssel meghatározzuk a záróelemek rögzítésének helyét a konvektorok telepítéséhez, és telepítésüket tiplik segítségével végezzük. Gipszkarton falakhoz és falakhoz speciális szerelőhardvert kell használni.

  Figyelj! A fűtőrendszer felszerelése megköveteli a lámpatestek pontos elhelyezkedését és a rajz pontos illeszkedését. Fontos továbbá a vízszintes és a függőleges szint tiszteletben tartása.

Átjáró lyukak

A betonfalak lyukak áthaladásához nagy teljesítményű fúrókkal, speciális betonfúrókkal. A legkedveltebb gyémánt koronák és gyakorlatok pobeditovymi tippekkel. A lyukaknak egyenletesen és a fal síkjára merőlegesen kell lenniük.

Ha a falak fából vannak, akkor használhat egy hagyományos fúrógépet fából. Az ilyen fúrók a leghatékonyabbak:

A legnehezebb vágni átfedés. Ehhez egy erős perforáló készüléket használhat ütőhangolási módban vagy egy koronával, melynek gyémántszéle van, és a korona sokkal jobb:

Figyelj! A jó eszköz ára nagyon magas, ezért jobb bérelni. Ezt bármely nagy szupermarketben lehet elvégezni.

Radiátorok szerelése

Már elvégeztük a jelölést és a záróelemek telepítését az elemek csatlakoztatásához. Most folytatjuk az összeszerelést és a telepítést.

Az első dolog, amire szükséged van a futorki (dugók) lecsavarására és a radiátorszelep készítésére. Jobb, ha polipropilén csapokat használnak, amelyek gyakran jönnek a radiátorhoz.

A menetes csatlakozást Unipak pasztával kell kenni és vontatni. Néhány vízvezeték-szerelő FUM-szalagot használ, de a paszta húzza megbízhatóbbá. Bőséges réteget alkalmazzon a szálon, és természetesen felszeleteljük a len vontatásának szálát.

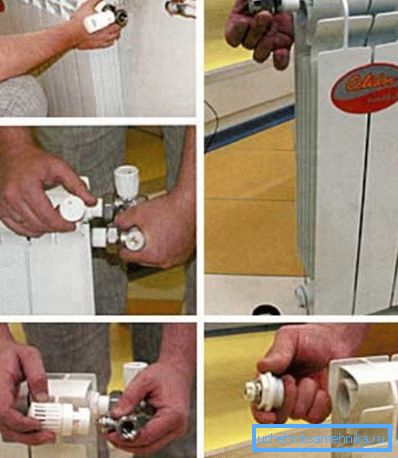

Ezután felhúzzuk a fűtőtest csapágyát, először a kezünkkel, aztán állva állítható csavarkulccsal. Új csapot, majd Mayevszkij szelepét helyezzük el, és egy dugóval becsukjuk az utolsó lyukat.

Figyelj! A daruk helyzetét össze kell kötni az eszköz csatlakozási diagramjával: lehet alacsonyabb, oldalirányú vagy átlós.

Ha rendelkezünk Leningrad egycsöves rendszerrel, elvégezzük a kötelező áthidalást. Ehhez forraszthatja a csőszegmenseket, és vékonyabb csővel kösse össze őket:

Először az adaptereket polipropilénre helyezzük (szükség esetén), majd az átmeneti tételt D20-ról D16-ra helyezzük az egyik oldalon, majd a mellbimbót, majd a másik oldalon lévő pólót. A heveder készen áll.

Végül telepítse a készüléket a konzolokra és javítsa ki. Ellenőrizzük a telepítés szintjének síkosságát.

Cső forrasztása

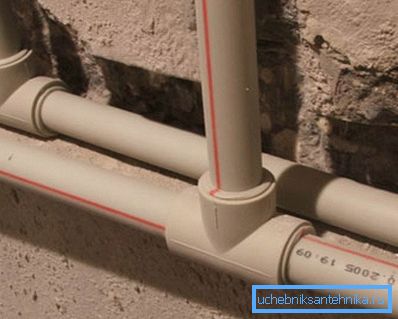

A polipropilénből készült fűtőrendszer helyes felszerelésére vonatkozó utasítások meglehetősen egyszerűek. De szükségünk lesz a műanyag csövek hegesztésére szolgáló eszközökre, amelyek szintén bérelhetők Miass városában.

Tehát kezdjük:

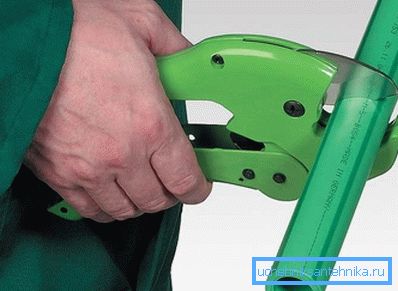

1. Csővágást végzünk a rajz szerint egy csővágóval;

1. A cső végein 15 fokos lejtővel 2 és 3 mm közötti mélységben kell lefedni. Ez jobb, ha egy arc picker;

1. Szerelje fel a forrasztó vasalót az állványra és állítsa a hőmérsékletet 260 fokra. Ezután helyezzük a szerelvényt a tüskére, és helyezzük be a cső végét a hüvelybe. Mindkét oldalon nyomjuk meg mindaddig, amíg a részek oldalra nem állnak;

1. A fűtés kb. Öt másodpercig tart, a forrasztópálca használati utasítása az átmérőtől függően fűtési rendszer. Fűtés után eltávolítjuk az alkatrészeket és csatlakoztatjuk őket, amíg a cső teljesen be nem jön a hüvelybe;

1. Tartsa meg a részeket, ne forgassa. Elég, hogy ellenálljon nekik körülbelül 30 másodpercig a beállítás befejezéséhez;

1. Az asztalra külön területeket gyűjtünk össze, majd a fal bejáratánál és a fűtőtesteknél helyezzük tömegre.

Figyelj! Jobb, ha elsőként gyakorolnád a maradékokat, hogy megszerezzen valamilyen ügyességet és bizalmat a cselekedetekben, mivel az ízületek nem választhatóak.

A cső végén a kazán csatlakozik, a keringtető szivattyú a visszatérő csőre van szerelve. Ezután a rendszert speciális szivattyúval nyomás alá helyezzük. Erről többet tudhat meg honlapunkról szóló cikkekben.

következtetés

Ha a fűtési rendszer beszerelésére vonatkozó szerződés túl drága neked, egyszerűen megoldhatod ezt a feladatot. Ez segít útmutatónkban és videóidban.
