Fűtési termosztát: hogyan szabályozzuk a mikroklímát otthon

A központosított hűtőfolyadék-ellátó rendszerekkel vagy az elavult készülékekkel ellátott autonóm fűtési rendszerekben a kazán paramétereinek megváltoztatásával lehetetlen szabályozni az otthoni mikroklímát. Ezért a kívánt hőmérsékletet a saját kezű helyiségben kell beállítani, ezért termosztátokat kell használni a fűtőtestekre szerelt fűtéshez. Ezekről a mechanizmusokról lesz szó, amelyeket az alábbiakban tárgyalunk.

Eszközleírás

A készülék tervezési jellemzői

A fűtési radiátoron található termosztát olyan berendezés, amely egy vízmelegítő rendszer elemének bemenetére van szerelve, amely lehetővé teszi a beáramló hűtőfolyadék mennyiségének csökkentésével vagy növelésével a hőátvitel intenzitását.

Figyelj! Az ilyen berendezés felszerelésére vonatkozó utasítások biztosítják a szelep használatát. Tehát, ha a radiátor kiszivárogtatott, egy előre telepített termosztát a fűtési rendszerben lehetővé teszi, hogy levágja a sérült területet, és végezze el a szükséges javításokat anélkül, hogy megállította volna a műszaki hálózat többi részét.

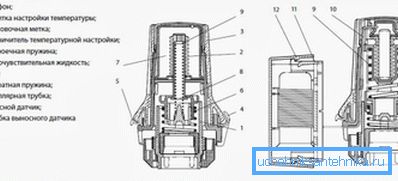

A hőmérsékletszabályozó szelep a következő tervezési jellemzőkkel rendelkezik:

1. Hőérzékeny elem. Ez egy rugalmas, hengeres falú harmonika, amely folyadékkal van feltöltve, amely jelentősen változik a térfogatban a hőmérsékleti expozíció következtében. Amint a hőmérséklet emelkedik, a hengerben lévő anyag kibővül és megnöveli a henger méretét, ami viszont a szelepet tolja, ami korlátozza a hűtőközeg térfogatát a termosztáton keresztül. A környezeti hőmérséklet csökkenése esetén a fűtési rendszer termosztátok fordított sorrendben működnek. A hőmérsékletérzékeny elem anyagát hatalmas számú expanziós tömörítési ciklusra tervezték. Ezért a szelep legalább száz évig működni fog. Nem kell aggódnia, hogy kicserélné.

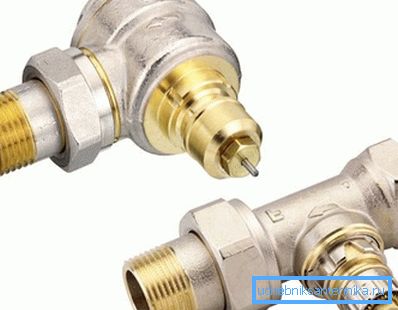

2. Csatlakozó mechanizmus. Két menetes csatlakozóból áll, amelyek segítségével a fűtőtest termosztátja a fűtővezetékekhez és az akkumulátor csatlakozásához csatlakozik. A beömlő és a kimenet ugyanazon a tengelyen vagy szögben helyezkedhet el, ami megkönnyíti a beépítést.

1. Ház. Főleg sárgaréz vagy más színesfém készült, hogy elkerülje a korróziót.

A termosztatikus elemek fő típusait a táblázat tartalmazza:

Figyelj! Amikor termosztatikus szelepet csatlakoztat az akkumulátor bemenetéhez, ügyelni kell arra, hogy a fej függőleges helyzetben legyen. Ezután a felmelegedő melegen folyó hőáramlások nem befolyásolják a munkáját.

A hármas szelep működési elve

Van egy másik olyan szabályozó berendezés is, amely három fúvókával rendelkezik:

• forró hűtőfolyadék szállítására;
• folyadék szállítása a visszavezető csőből (már lehűlt);
• hogy a megfelelő hőmérsékleten feloldja a kevert vizet.

Egy ilyen eszköz a fürdőszoba keverőjének elvén működik. A különböző hőmérsékletű hőhordozókat a bemeneti nyílásokon keresztül táplálják (általában a 30-50 fok közötti különbség), és a kimeneten a szükséges paraméterekkel rendelkező hőáram keletkezik, ami a fűtőtesthez vezet.

Figyelj! A fentebb leírt termosztátok mindegyik fűtőtest egyedi fűtőtesténél és szegmensein helyezhetők el, szabályozva az egyes fűtőberendezések hőmérsékletét és a helyiség egészét.

A telepítés során ügyeljen a címkézésre:

1. A fűtőcsőhöz csatlakoztatott cső, amely a hőhordozót látja el, vörös színnel van jelölve.
2. A lyuk, amelyen keresztül a már hűtött víz kerül a termosztátba, kék.
3. A kimeneti csatorna a fekete színjelzéssel felismerhető.

Ellenőrző berendezések fajtái

Tekintsük a termosztátok fő típusát, amelyeket a modern fűtőkészülékek speciális szakemberei képviselnek.

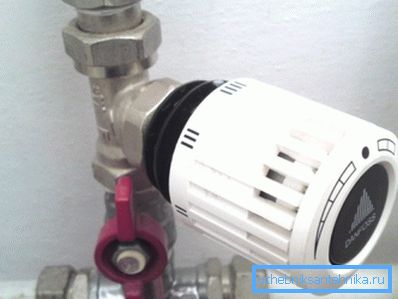

1. mechanikai. Ebben az esetben a kívánt hőmérséklet a helyiségben egy szelep segítségével állítható be, amelyen különféle osztásokat alkalmaznak. A fogantyú egyik vagy másik irányú elforgatásával növelheti vagy csökkentheti a bejövő hőhordozó hangerejét, és így beállíthatja a szobahőmérsékletet a vágya szerint.

1. Mechanikus, elektronikus szelepbeállítással. Ilyen eszközben a hőmérsékletet a fogantyú is beállítja, de a szelep egy különleges elektromos eszköz miatt mozog, amely a helyiség levegő hőmérsékletétől függően be- és kikapcsol.

1. Szervóval ellátott radiátorok termosztátja. Ez a mechanizmus egy olyan elektromos motor, amely a szelep termosztát fűtését szolgálja. Ebben az esetben a készülék gombjaival állíthatja be a kívánt hőmérsékletet, és maga a szervo meghajtó növeli vagy csökkenti a lyukat, amelyen keresztül a forró víz belép a hűtőbe.

Ez a készülék pontosan szabályozza a szobahőmérsékletet a mechanikus fajtákkal ellentétben.

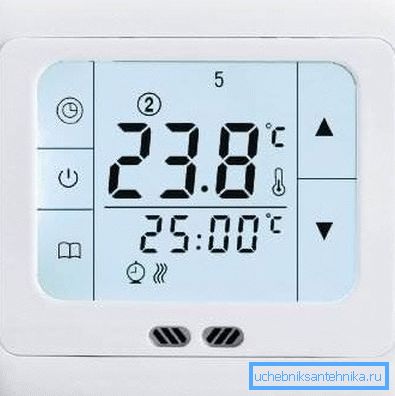

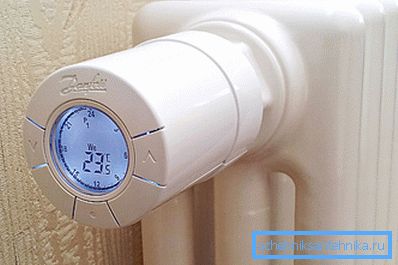

1. Elektronikus termosztát. Ez egy speciális vezérlőpanel, amelynek segítségével bizonyos mikroklímia paramétereket állít be. Ezután egy speciális vezérlő utasításokat ad a termosztátok számára a ház különböző részeiben.

Az elektronikus vezérlőpult segítségével a házban a legkényelmesebb hőmérsékletet érheti el. Ezenkívül a leírt termosztátok az "intelligens otthon" rendszer részét képezhetik, és speciálisan beállított számítógépes programmal vezérelhetők.

A termosztát felszerelése

Telepítési webhely kiválasztása

A termosztát szerelési pontjának kiválasztásakor tartsa be a következő ajánlásokat:

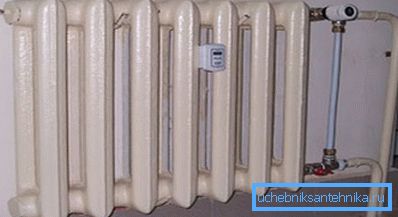

1. A legjobb hely a radiátor bemenet. Biztosítani kell azonban, hogy a szelepfejet nem díszítik díszítő panelekkel, függönyökkel és egyéb elemekkel, amelyek megakadályozzák a hőátadást. E szabály betartásának elmulasztása azt eredményezi, hogy a termosztát helytelenül fogja felolvasni a hőmérsékleti értékeket.
2. Ha nem felel meg a fenti követelményeknek, telepítheti a készüléket távoli érzékelővel.

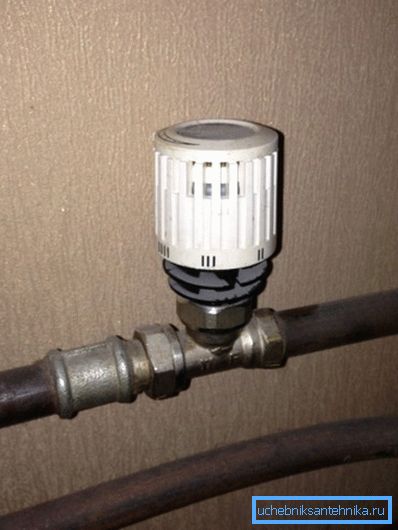

3. Egy másik telepítési módszer egy olyan vízszintes csőre vonatkozik, amely vízhez jut az akkumulátorhoz (nem messze a bemenőtől).

Beszerelési eljárás

A termosztátnak az akkumulátorra történő felszereléséhez a tápfeszítőt le kell állítani, és ott le kell vezetni a vizet csövekből és radiátorokból. Ezután munkába állhat.

A műveletek sorrendje a következő:

1. Szükség van a hűtőfolyadéknak az akkumulátor beömlőnyílásához vezető csővezeték vízszintes szakaszának levágására.

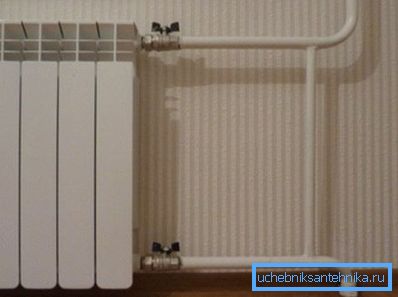

2. Ezután húzza ki a csövet az akkumulátortól és szüntesse meg az elzáró szelepet (ha volt).

1. Ezután a lábszárat a termosztatikus szelep anyacsavarokkal kell felszerelni az akkumulátor beömlésén. A tömítés lezárásához használhat vontatót vagy speciális polimer szalagot.
2. Ezt követően összeszerelik a csővezetékeket, amelyek része a megvásárolt termosztát. A részek egymással való összekapcsolásakor ügyeljen a szerelvény helyességére és pontosságára is.

1. Az utolsó lépés a pántok összekötése a hűtőfolyadékkal ellátott csővel. A megfelelő átmérőjű hajtásokat használják.

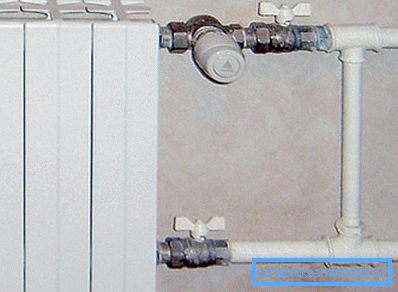

Ne felejtsük el, hogy a szelep monotube rendszerekben való beszerelésekor meg kell adni egy bypass telepítését. Ez a jumper összeköti a táp- és kipufogócsöveket egymással. Az áthidaláshoz egy kisebb átmérőjű részt kell venni, és be kell ágyazni azt a pontig, ahol a szelep fel van szerelve.

Ezt úgy kell megtenni, hogy a beépített termosztát ne akadályozza a hőátadó közeg hozzáférését más elemekhez, ami jelentősen csökkenti a hőmérsékletet a többi helyiségben (a kazántól távol).

Ez különösen fontos a függőleges hűtőfolyadékkal rendelkező apartmanok esetében. Helytelenül beiktatott termosztát megakadályozza a víz áramlását az alatta elhelyezkedő lakásokhoz, ami nem növeli a szomszédok kényelmét és hangulatát.

következtetés

A fűtési rendszerek termosztátjai lehetővé teszik a helyiség hőmérsékletének pontos beállítását. Ha azonban önálló fűtési rendszerrel rendelkezik a házban, jobb a mikroklíma szabályozása a kazán elektronikus rendszerén keresztül. Tehát nemcsak csökkenteni vagy növelni a hőmérsékletet, hanem a használt energiahordozót is megtakarítani. Erről többet itt olvashat a cikkből.
