Fűtésvezérlő egység: funkciók, eszköz, előnyök

A modern fűtésvezérlő rendszer lehetővé teszi a legösszetettebb és legfejlettebb rendszerek és programok végrehajtását a berendezés működési módjának beállításához, jelentős energiamegtakarítás érdekében, a fűtés távvezérléséhez. Szeretnénk a fűtési vezérlőegységet strukturális és működési jellemzői és előnyei szempontjából szem előtt tartani.

Automatikus vezérlőegység

kinevezés

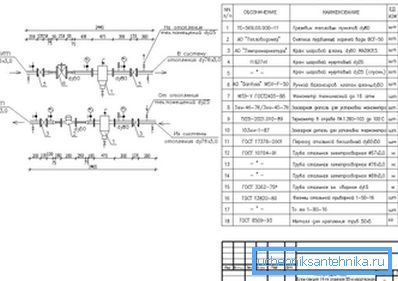

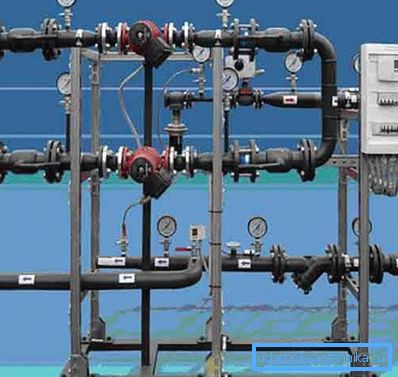

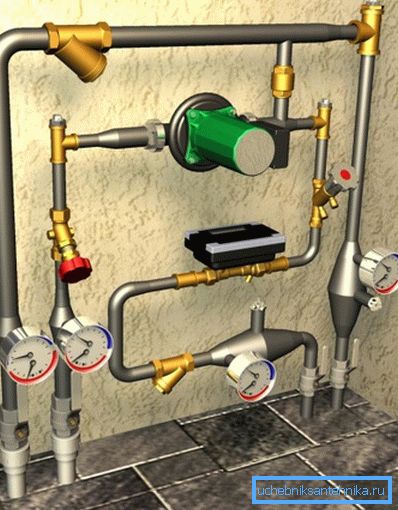

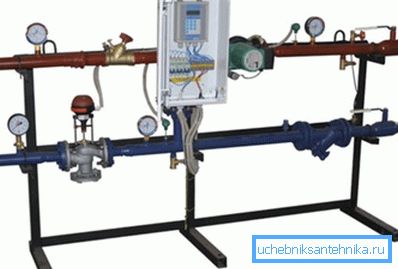

Az automatikus vezérlőegység egy egyedi hőpont, amelyet a fűtési rendszerben keringő hűtőközeg paramétereinek szabályozására terveztek a helyiségben, az utcán, az áramkör tápellátó és visszatérő csövekben lévő hőmérséklet-indikátoroktól függően.

Ezenkívül a rendszer lehetővé teszi a vészhelyzetek elleni védelmet, a berendezések működtetésének módjának váltását, a GSM fűtésszabályozást. Bontás vagy rendellenes helyzet esetén a modul képes SMS-üzeneteken keresztül értesíteni a levelezőlistán lévő összes előfizetőt.

Ez azonban nem a funkciók teljes listája.

Az ellenőrző csomópont a következőket nyújtja:

• A fűtési rendszer keringtető szivattyújának módjai és működési paraméterei, a hűtőfolyadék adott keringési aránya;
• Az ellátási és visszatérítési csővezetékek adott hőmérsékleti ütemtervének karbantartása és végrehajtása. Ez segít megóvni a rendszert a túlmelegedéstől és a túlhűtéstől;
• Egy adott állandó nyomáskülönbség fenntartása a kínálatban és visszatérés az épületbe, ami lehetővé teszi a rendszeres üzemmódban történő automatikus működést;
• Finom és durva hőhordozó tisztítás;
• Az összes rendszer teljesítménymutató vizuális vezérlése: hőmérséklet a kulcsterületeken, nyomáskülönbségek a csomópont bemeneti és kimeneti részén, adott üzemmód, riasztások;
• Távvezérlés a fűtés telefonon keresztül és az interneten keresztül;
• A helyiség, riasztó, bejárati ajtók és kapuk távvezérlése további érzékelők segítségével.

Figyelj! Az ilyen rendszer felszereléséhez a kazánt és egyéb berendezéseket elektronikus vezérléssel kell felszerelni. A fenti mechanizmussal rendelkező mechanikus szelepekkel ellátott régi keretek nem működnek.

Eszköz és működési elv

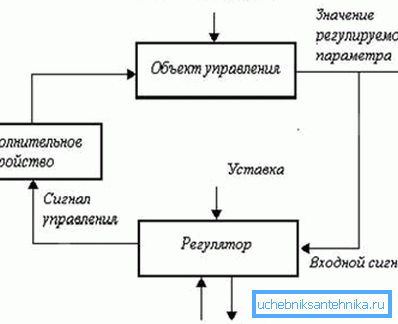

Az automatikus vezérlőrendszer szerkezete magában foglalja az ilyen csomópontokat:

1. Érzékelők és érzékelők, amelyek összegyűjtik a szükséges adatokat a rendszer különböző részeiben;
2. Azok a vezérlők és processzorok, amelyek összehasonlítják az érzékelőktől kapott adatokat a memóriakártyán rögzített utasítással (programokkal) diktált értékekkel, döntést hoznak és ennek alapján utasításokat adnak a végrehajtó mechanizmusoknak;

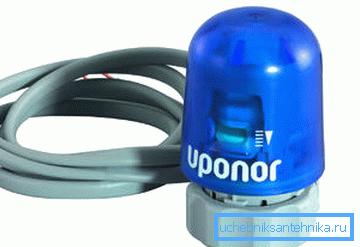

3. A végrehajtó mechanizmusok, amelyek parancsokat kapnak a vezérlőről és egyszerű műveleteket hajthatnak végre - a szelepeket és a szelepeket kikapcsolják, növelik az egységek teljesítményét, megváltoztatják a fűtőkészülék működési módjait, végrehajtják a törött csomópontok vészleállását.

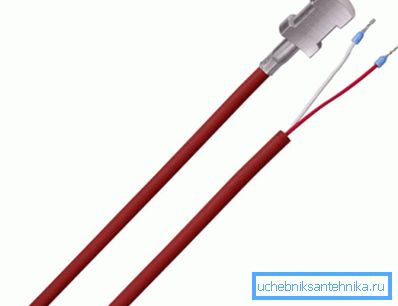

Az érzékelők nyomás- és hőmérsékletérzékelők, valamint minden további érzékelő, amely lehetővé teszi a különböző folyamatok felügyeletét. A legfontosabb hőmérséklet-érzékelők biztosítják a hűtőfolyadék áramlását, visszatérnek a helyiségben és az utcán, valamint nyomásérzékelőket a rendszer bemenetére.

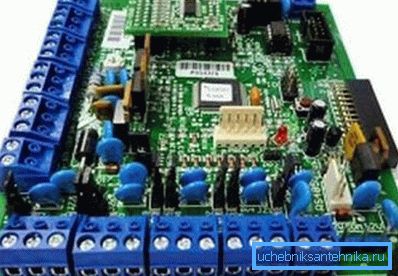

A vezérlő szerepe egy kis teljesítményű számítógép, amely az összes érzékelőtől származó információt olvassa. A hőmérséklet-érzékelő programot a számítógép memóriakártyáján rögzítik.

A szabályozó összehasonlítja a kapott értékeket a beállított értékekkel, és ha szükséges, döntést hoz a változtatásokról: növeli a hűtőfolyadék táplálását egy adott áramkörre, kikapcsolja a kazánt, vagy áthelyezi egy másik üzemmódba stb.

A döntés meghozatala során a vezérlő vezérlőjelet küld egy vagy egy másik működtetőre: kapcsoló relé, szelep vagy szelep szervo, kapcsoló vagy elektronika a kazánhoz. A beállított programtól függően a fűtésvezérlő GSM modul küldhet üzeneteket a tulajdonosnak egy adott eseményről, és a várakozás a válaszra bizonyos intézkedéseket tehet.

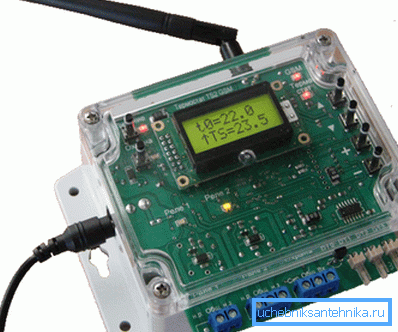

A falusi ház fűtését a GSM segítségével egy speciális, a számítógépbe beépített modul segítségével vezérelhetjük.

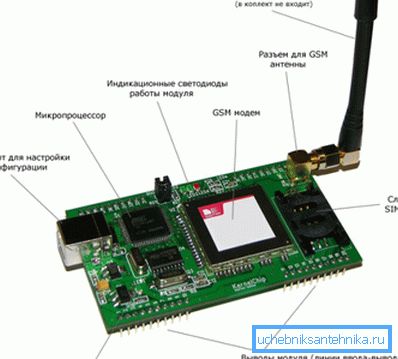

Ez a modul az alábbi elemeket tartalmazza:

• Slot a SIM-kártya átkapcsolásához;
• Tápegység és akkumulátor;
• GSM modem;
• Antenna csatlakozó;
• LAN port az ISP-hez való csatlakozáshoz;
• mikroprocesszort;
• Memóriakártya;
• USB csatlakozó konfigurációhoz és konfigurációhoz;
• LED kijelzők vagy folyadékkristályos kijelző;
• Érintkezési csoport bemenetekkel és kimenetekkel az adatgyűjtéshez és a vezérlőjelek küldéséhez.

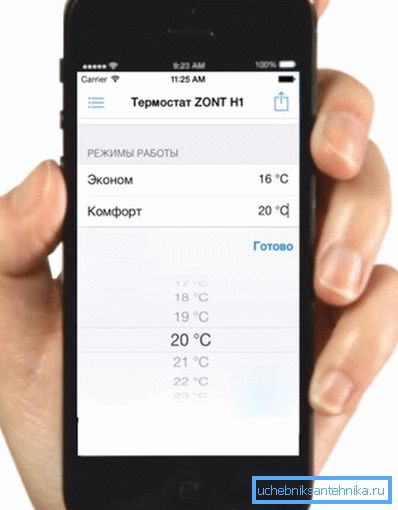

Figyelj! A GSM vezérlés moduljával együtt a mobiltelefon operációs rendszerére történő telepítéshez szoftvert kell biztosítani. A program segítséget nyújt a távoli kommunikációs vezérlő és operátor megszervezéséhez.

előnyök

Milyen előnyökkel jár az automatikus fűtőberendezés használata?

A modern kommunikátorral rendelkező vezérlő lehetővé teszi a következő előnyöket és előnyöket:

• A rendszer finombeállítása valós időben lehetővé teszi a maximális szintű megtakarítást a megfelelő szintű kényelem mellett;
• Pontosan elérheti a helyiség hőmérsékletét és klimatikus paramétereit, amit csak akar, és ehhez elegendő egyszerűen beállítani a kívánt hőmérsékleti értékeket;
• A sürgősségi üzemmódok és az abnormális események azonnali értesítése jelentősen növeli a munka megbízhatóságát és biztonságát;
• Lehetősége van arra, hogy a házat működő fűtéssel távozzon, és ellenőrizze az állapotát, valamint szabályozza a működési módokat, kapcsolja ki vagy be a berendezést távolról;
• Egy téli látogatás egy faházba szánt vidéki házba bekapcsolva megköveteli, hogy belépjen egy hideg helyiségbe, megolvassa az egységet és várjon néhány órát, amíg a szoba felmelegszik. Most parancsot adhat előre beindítására, és nem vesztegeti az időt.

Összeszerelheti és összekapcsolhatja a vezérlőrendszert - ezért nincs szükség engedélyekre és jóváhagyásokra. A munkát könnyen elvégezheti a gyártó utasításainak betartásával. A készlet ára 4-40 ezer rubel lehet, a konfigurációtól és a gyártótól függően.

Figyelj! A legtöbb modul rendelkezik csatlakozókkal további érzékelők csatlakoztatásához, amelyek segítségével az ablakok és ajtók nyitását, a hallgatást vagy a figyelmet és egyéb hasznos funkciókat vezérelhetik.

következtetés

A modern fűtési rendszerek vezérlése és kezelése szoftverrel végezhető el, az üzemeltető távoli részvételével. A kommunikáció GSM digitális mobil kommunikációval vagy az interneten keresztül valósítható meg. További információ a videónkban található.
