Fűtőelemek: kiválasztási segítség, problémák és megoldások

Mi lehet a fűtőelem? Milyen anyagokat használnak fűtőberendezések gyártásához? Mi a teendő, ha a fűtőelem szivárgott a szelvények vagy a bélés között? Anyagunkban megpróbálunk választ találni ezekre és még sok más kérdésre.

besorolás

Lássuk, milyen jelek szerint a modern fűtőelemek besorolhatók.

anyag

Fűtőberendezések előállítására használható:

• Öntöttvas. A fûtéses öntöttvas fûtõs radiátorok jellemzõ jellemzõi - a szakasz nagy belsõ térfogata és nagy tömeg. Az öntöttvas csekélysége a fűtési rendszer maximális üzemi nyomását 9-12 atmoszféra értékre korlátozza.

By the way: a központi fűtés normál üzemmódjában az áramkörben a nyomás nem haladja meg a 4 - 4,5 atmoszférát. Egy autonóm kontúrral rendelkező magánház esetében még mérsékeltebb értékek jellemzőek - 1,5 - 2 kgf / cm2.

• acél. Fő előnye a mechanikai szilárdság, amely lehetővé teszi, hogy ne féljen a számított nyomásértékek túllépésétől. A fő hátrány a korrózió instabilitása; a nyári fűtési rendszer visszaállítása jelentősen csökkenti a fűtők élettartamát.
• alumínium. A fém legnagyobb hővezető képessége a korlátozott mechanikai szilárdság mellett van. Ezenkívül az alumínium rézzel ellátott galvánpárt alkot; Ha alumínium elemeket használnak - a fűtést nem szabad rézcsövekkel hígítani.

Az építés során egy fém eladó bimetallic termékek.

A kétfémes fűtőberendezések két típusa gyakori:

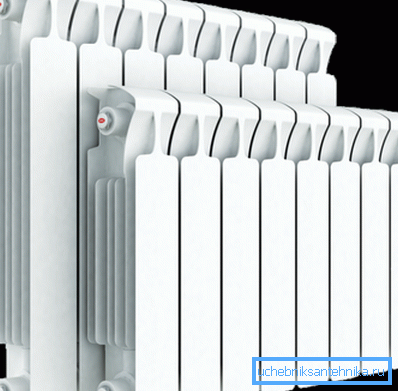

1. Alumínium burkolatú szekcionált vagy tömör acél magradiátorok. Az acél a legmagasabb ellenállást biztosítja a belső nyomásnak (ideértve a hidraulikus ütéseket is), és az alumínium magas hővezetési képessége lehetővé teszi, hogy a fűtőberendezés nagy felületű peremmel legyen felszerelve. A teljesítmény egyik bajnoka - az orosz Rifar cég monolit radiátorja - 100 atmoszféra üzemi nyomásra tervezték.
2. A réz-alumínium konvektorok nagy hőkibocsátással rendelkeznek kompakt méretben. A réz még vezetőképesebb, mint az alumínium; a konvektor egy hűtőfolyadékkal ellátott rézcső, amelyet alumínium bordákon nyomnak.

Végül érdemes megemlíteni a viszonylag ritka exotikumokat: a műanyag radiátorok nagyméretűek, törékenyek és képesek működni a funkcióknál magasabb hőmérsékleten, mint +80 ° C. A működési nyomás elérheti a 2 kgf / cm2-t; Az ilyen termékek ára azonban kissé magasabb, mint az alumínium szekcionált elemek ára.

A fő előny, hogy a gyártók és az eladók a fűtőkészülék kis súlyát említik (amely általában csak a szállítás és a beszerelés szakaszában van).

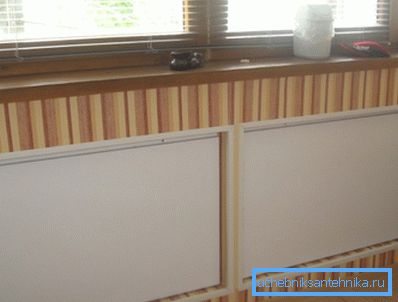

Az úgynevezett kerámia elemek egyáltalán nem kapcsolódnak vízmelegítéshez. Ezek olyan elektromos fűtőberendezések, amelyek nem konvekcióval melegítik a helyiséget, hanem a hő infravörös sugárzás általi átadásával.

típus

Melyek a fűtőkészülékek a tervezésen?

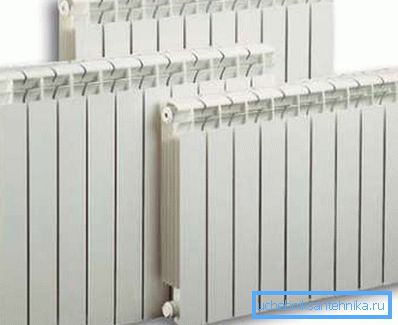

• A szekcionált fűtőtestek a szovjet konstrukció minden házában használt elemek és korszerűbb alumínium és bimetallikus társaik. Kényelmesek, mivel lehetővé teszik további szakaszok hozzáadását a hőkapacitás rugalmas megváltoztatásához. De a szakaszok közötti tömítések gyakran szivárognak.
• Konvektor. Lényegében csak egy pár csavarmenet van, amelyekre rá vannak nyomva a keresztirányú bordák, amelyek növelik a hőátadást. A hőátadás korlátozása érdekében a konvektoron gyakran vannak dekoratív burkolatok és mozgatható képernyők.
• A lamelláris (lapos) radiátorok két, a kontúr mentén hegesztett acél alakú lemez. A hűtőközeg a köztük lévő járatok mentén mozog. Minimális helyet foglalnak el a szobában; Azonban az alacsony szakítószilárdság és a szerény élettartam (a hazai lemezek esetében csak 7 év) megkérdőjelezhetővé teszi a lemez radiátorát.

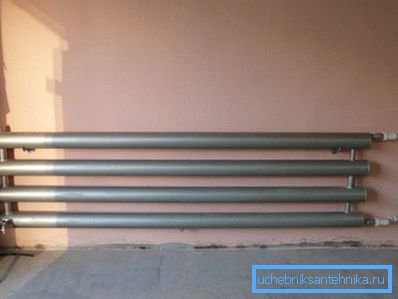

• A nyilvántartások (csöves elemek) házi vagy gyárilag gyártott fűtőberendezések, amelyek egy sor kisebb vízszintes vagy függőleges acélcsőből állnak, amelyek kisebb átmérőjű hidakkal vannak összekötve.

A mérsékelt felszíni terület és az acél alacsony hővezetőképessége miatt a nyilvántartások egészen átfogóvá válnak; Általában garázsok, műhelyek és ipari helyiségek fűtésére használják őket.

méretek

A legelterjedtebb fűtési elemek, amelyek középpontja a bélésen 500 mm.

A modern piac azonban nem korlátozódik rájuk.

• Alacsony (legfeljebb 400 mm-es) fűtőtesteket használnak panorámaablakokkal és alacsony ablakpárkányokkal.
• A radiátorok jelentős (800 - 2400 mm) függőleges méreteire van szükség, ahol szükség van a nagy hőteljesítményre, kis helyigény mellett.

Telepítési módszer

A legtöbb radiátor falra szerelhető. A tartóelemet a falhoz rögzítik, rögzítőpisztollyal vagy csavarokkal; az egyik radiátor 3-7 záróelemet igényel a szakaszok tömegétől és számától függően.

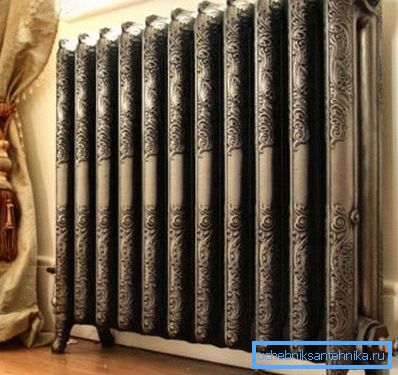

A padlófűtőtestek, amint azt a név is jelzi, a lábak vízszintes felületére vannak szerelve. Olyan esetekben van szükség, amikor a falak alacsony teherbírásúak (levegőztetett beton, héj, falvak stb.).

gyártók

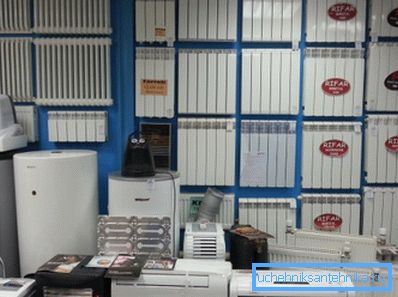

A fűtőkészülékek teljes piacán a fűtőkészülékek gyártói közül a legmagasabb minősítésűek a német és az olasz márkák.

Bizonyos esetekben előnyben részesítik előnyüket: például a Kermi panel acél radiátorok valóban erősebbek és tartósabbak, mint a hazai acéllemezlemezek. Azonban a kétfémes és alumínium eszközökkel a kép más.

Összehasonlítjuk a két fűtőberendezés főbb jellemzőit: a már említett hazai Rifar Monolith és az olasz Global Style Plus 500.

Annak tisztázása érdekében, hogy a Rifar monolitikus radiátorja esetében a szakaszok felosztása természetesen feltételes.

Ezeket a számadatokat nem nehéz következtetéseket levonni. A hazai termék minden tekintetben felülmúlja az import analógot; míg 25% -kal olcsóbb. Nyilvánvaló, hogy a fűtőberendezés kiválasztásakor jobb, ha nem a márkára, hanem a jellemzőire tekintünk.

számítás

ház

Hány darab akkumulátort kell felmelegíteni egy ismert méretű házat?

A helyiség összes hőteljesítményének kiszámítására vonatkozó utasítások a következő képlettel csökkenthetők: Q = V * Dt * k / 860. Ebben a képletben V a ház külső (méret) térfogata, Dt az utcán kiszámított hőmérsékletkülönbség, és k a felmelegedési együttható.

Hogyan számoljuk ki a Dt paramétert, és hol fogjuk k?

Az első esetben a belső hőmérséklet (+18 - +22 º) és a leghidegebb öt napi átlaghőmérséklet közötti különbséget veszik figyelembe. Mondjuk, átlagosan legalább -22 és a ház hőmérséklete +20 C Dt = 20 - -22 = 42 C.

A második esetben az együttható lineáris interpolációval történik a következő táblázatban:

Például egy jól szigetelt ház (k = 0,8) 300 m3 térfogatával és átlagos januári minimális hőmérséklete -32 C, a kilowattban kifejezett hőteljesítmény 300 * (20 - -32) * 0,8 / 860 = 14,5 kW.

lakás

Egy 2,5-3 m-es szabványos mennyezeti magasságú lakás esetében könnyebb betartani az SNiP-kben megállapított normát fél évszázaddal ezelőtt: egy kilowatt hő megfelel egy 10 m2-es területnek. Ha a lakás területe 50 m2 - a fűtéshez 5 kilowatt kell. Hasonlóképpen becsülik a hőtermelés szükségességét egy adott helyiségben.

Fűtőberendezések

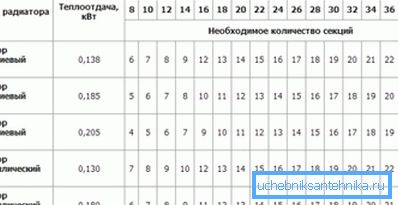

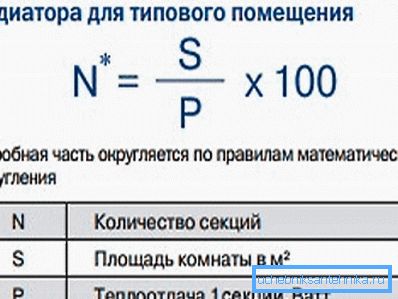

Az ismert hőigényű szakaszok számának kiválasztása a legegyszerűbb egyenlet megoldására redukálódik: például 2 kilowatt hő biztosítja a 10 szakaszot 200 wattos hőárammal.

Hol szerezhet adatokat a hőáramlásról? Általános esetben - a gyártó honlapján található műszaki dokumentációból.

Ha valamilyen okból lehetetlen, akkor a következő értékekre támaszkodhat:

• Öntöttvas rész 140-160 watt;
• Bimetál - 180 watt;
• Alumínium - 200 watt.

Technikai kérdések

A fűtési rendszerek saját kezű kezelése és javítása során a kezdőknek számos problémája lehet, amelyek megoldásával segíteni fogunk.

felszerelés

Melyik csövek jobban használhatók elemek csatlakoztatásához? A központi fűtési rendszerben - fekete acél hegesztésnél, horganyzottan menetes vagy hullámosított rozsdamentes acélon a szerelvényeken. Egy autonóm rendszerben jobb, ha soros kapcsolatot létesítenek a polipropilén erősített alumínium fóliával; A kollektor eloszlása ​​a padlón gyakran keresztkötéses polietilénből készül.

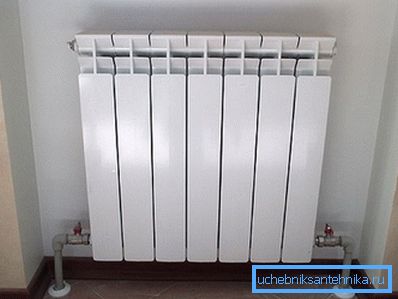

Hogyan csatlakoztatható egy szekcionált radiátor a tápvezetékhez? Kis számú szakaszban (legfeljebb hét) egy oldalsó egyirányú csatlakozást használnak. Nagyobb számú szelvény esetén jobb az akkumulátor átlós vagy alulról felfelé csatlakoztatása.

Lehetőség van akkumulátornak az erkélyre vagy a loggiára történő felszerelésére? Mint a közműellátásokban bekövetkezett változásokhoz, ehhez a lakókkal és a fűtési hálózatokkal egyeztetni kell. Általánosságban elmondható, hogy nem lehetséges: egy további eszköz csökkenti a szomszédos akkumulátorok hőátadását.

javítások

Hogyan lehet eltávolítani a régi öntöttvas elemet a konzolra?

1. A felemelő nullázódik.
2. A bélésen a záróanyák és a fűtőtest dugattyúi szétcsavarodnak. Ellenállás esetén az eyeliner előmelegítője hajszárító, fújó vagy fáklya.
3. A csavarkulcs csavarja le a radiátor rögzítő anyákat.

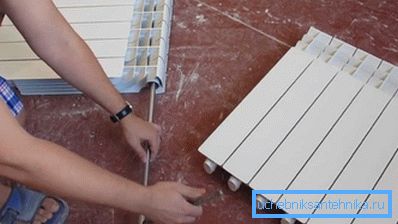

Hogyan lehet szétszerelni egy szekcionált radiátorot?

1. A radiátor méri a csatlakozódugasztól a megfelelő mellbimbóig terjedő távolságot.
2. A fűtőtestet ebben a mélységben az akkumulátorba helyezzük, és egy kéz segítségével elforgatjuk, majd a szálakat megérintjük. A menet iránya látható a parafán, amelyen keresztül a kulcs be van helyezve.

Fontos: az ikerkapcsolók egyszerre vagy két fordulatonként kioldódnak. A ferdítés megszakítja a mellbimbót.

Miért van szivárgás a szelvények között? A szelvények közötti tömítések elvesztik rugalmasságukat az idő múlásával. A szivárgás megszüntetéséhez húzza meg a mellbimbót.

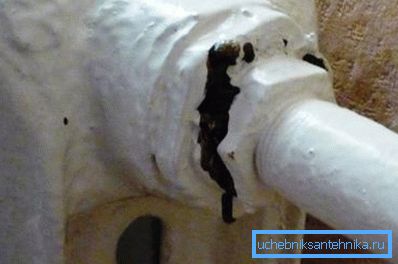

Miért folyik az akkumulátor csatlakoztatása a csatlakozáshoz?

1. Égőtekercs a záranyán. Annak érdekében, hogy kiküszöbölje a záró anyát, vissza kell húzódnia, amikor az emelő leesik.
2. Sgon rozsdásodott a szálon. A csatlakozási terület hegesztéssel vagy kézi menetvágással történik.

Hogyan kell tisztítani a radiátort az iszap eltömődéséért? Az öblítéshez egy öblítőcsapot kell használni a zárófedélben. Ezzel a víz a csatornába kerül, mielőtt a szélső szakaszokat felmelegítenék. By the way, ha az elemek zajosak - nagyon valószínű, hogy valaki a szomszédoktól most zavart a mosás.

Milyen tapadást tesz lehetővé a bélés és az akkumulátor használatára?

• A pályán egy elzáró golyós szelep van elhelyezve.
• A visszatérő csövön egy fojtót (a terep kézi szabályozóját) vagy egy termosztátot (termikus fej) szerelnek fel.
• Az alsó csatlakozásnál és az alacsonyabb palackozású házak felső szintjén egy légtelenítőt helyeznek a felső radiátordugóra (Mayevsky csapot vagy rendszeres vízcsapot).

Hőmérés

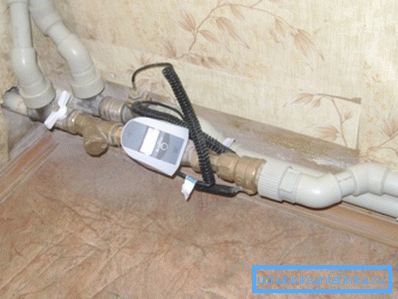

Helyezhetek egy mérőt a radiátorra? Az állandó vezetékeléssel egyszerűen nem fizet ki: az egyes fűtőberendezések számlálói nem csupán 15 000 rubelt költenek egy helyért, de a fűtési hálózatok képviselői nem fogadják el őket. Az erkély és a szemceruza is hozzájárul a lakás fűtéséhez.

A mérőberendezésnek csak vízszintes huzalozással kell rendelkeznie, amikor a lakás egy csőhálózaton keresztül áramlik vissza.

dekoráció

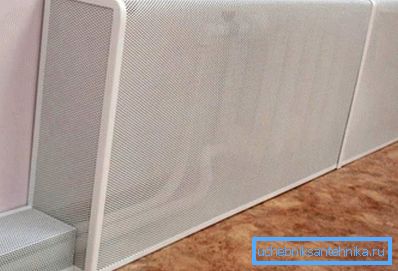

Hogyan lehet elrejteni a fűtőtesteket, a felszállókat és a bélést? Ideális esetben jobb, ha egyáltalán nem. A fűtőelem minden burkolata csökkenti a hőátadást. Az olyan elülső panelek, amelyek nem akadályozzák a konvekciós áramok mozgását, kompromisszumok lehetnek.

Végül, ha még mindig szeretné telepíteni egy teljes méretű fedelet a fűtőelemre, kövesse néhány egyszerű szabályt.

• Minden borító és burkolatnak levegőnek kell lennie.
• Tömör polcok nem megengedettek.
• Az egész dekorációt könnyen le kell bontani.

következtetés

Reméljük, hogy a cikkben szereplő piaci ajánlatok és ajánlások áttekintése hasznos lesz az olvasó számára. A mellékelt videó több információt kínál. Sok szerencsét!
