Fűtőkazán csővezeték: kötelező és kiegészítő elemek

Melyek a szükséges elemek a kazán fűtési pántjait? Mi biztosítja a rendszer működésének biztonságát? Hogyan lehet megszervezni az alacsony hőmérsékletű fűtést? A mi anyagunkban megpróbáljuk megválaszolni ezeket a kérdéseket.

Kötelező elemek

A berendezés listáját a fűtési rendszer típusa határozza meg.

Cirkulációs típus

A kényszerforgalom azt jelenti, hogy otthoni cirkulációs szivattyú van a fűtési rendszer számára.

Teljesítve:

1. tócsa, a szivattyú aktuális hűtőfolyadékának elé helyezve;
2. Egy pár elzáró szelep, lehetővé téve az üreg tisztítását vagy a szivattyú szétszerelését minimális hűtőfolyadék-veszteséggel.

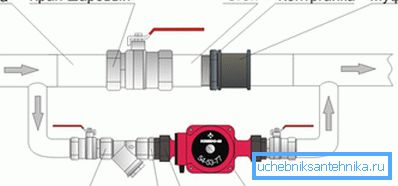

Ha a rendszer váltakozva kényszerített és természetes keringtetéssel működik, akkor a betöltő betétek között meg kell adni a betéteket a keresztmetszetnek megfelelő keresztmetszettel. A golyó visszacsapó szeleppel vagy szeleppel van ellátva, amely megakadályozza a szivattyú működésének elkerülését a bypass útján.

Nyitott és zárt rendszerek

Egy nyitott fűtési rendszer nyitott fűtési tartályon keresztül kommunikál a légkörrel.

Több funkciót kombinál:

• Javítja a hűtőközeg térfogatának növelését melegítés közben.
• Kiszolgálja a benne levő levegő eltávolítását.
• Lehetővé teszi a rendszer helyett a víz hozzáadását, amely a munka során elpárologtatta vagy kiszáradt.

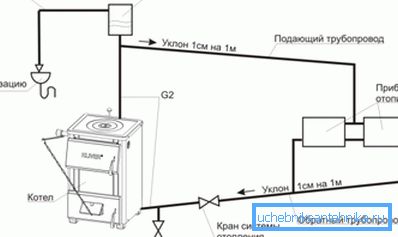

Megjegyzés: A kontúr tetején mindig nyitott tartályt szerelnek fel. A forrasztásnak folyamatosan le kell esnie a tartályról, ami biztosítja a hűtőfolyadék természetes áramát, és lehetővé teszi a levegő felfutását.

Ezenkívül a természetes keringésű rendszerekhez kötődő szilárd tüzelőanyag-kazánok rendszerének tartalmaznia kell egy gyorsító kollektorot - a kazánt és egy tágulási tartályt összekötő függőleges palackozó szakasz.

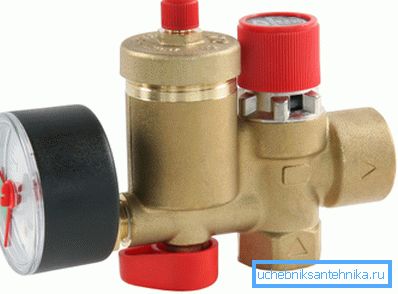

Zárt rendszerben a nyitott tágulási tartállyal ellátott funkciók több eszközhöz vannak hozzárendelve.

Amikor a rendszert saját kezével telepíti, érdemes néhány finomságot ismerni.

• A tágulótartály az áramkör bármely pontján felszerelhető; azonban jobb, ha olyan helyet választunk, ahol a hűtőfolyadék áramlása minimális turbulenciát tartalmaz. Például a szivattyú előtt kb. 10 átmérőt töltenek be.
• Ajánlatos a tartály szívófejet felhelyezni. Mi az oka az utasításnak? Mivel ebben az esetben nincs garantált levegő a tartályban a membrán másik oldalán, ahol a hűtőfolyadéknak kell lennie.
• A tartály térfogata hozzávetőleg egyenlő a hűtőközeg teljes térfogatának 10% -ával a rendszerben. A legegyszerűbb módja annak, hogy megbecsülje mennyisége, hogy töltse fel a kapcsolatot vízzel, és ürítse le azt bármely mérőasztalt.
• Ha több membrános tartály van a rendszerben, akkor a térfogatuk össze van foglalva.
• A biztonsági szelep folyamatos üzemelése üzem közben azt jelzi, hogy a tágulási tartály túl kicsi.
• A légtelenítő jelenlététől függetlenül a fűtési rendszer felső pontjait (felső radiátordugaszok, egymás közötti jumperek stb.) Légtelenítővel vannak ellátva. A szerepük Mayevsky csapjainak, valamint közönséges szelepeknek vagy vízcsapokként működhet.

A kazán kívül és belül

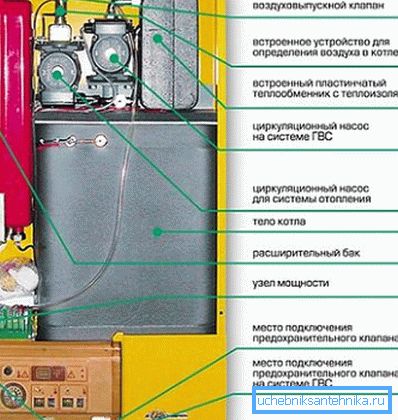

Gyakran előfordulhat, hogy a fűtővezeték-rendszerek jelentősen eltérnek a fent ismertetettek közül. Az a tény, hogy sok fűtőberendezés saját keringető szivattyúval, biztonsági csoporttal és gyakran tágulási tartállyal van felszerelve.

Ezzel a konfigurációval a falfűtési kazán csővezetékének rendszere lényegében csak néhány szelepet tartalmaz, amelyek levágják, kiürítik a csatornarendszert, és hidegvíz-rendszerrel jumpert töltenek az áramkör feltöltéséhez.

További elemek

Mi más lehet a kazán pántálásában?

gyűjtő

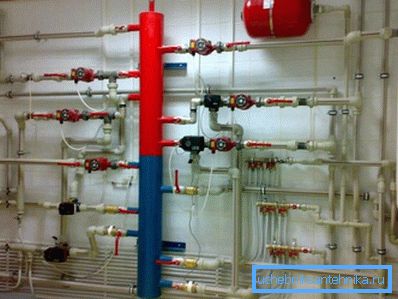

A gyűjtőcső vagy a fésű egy egyszerű eszköz több fűtőberendezés vagy független áramkör párhuzamos csatlakoztatásához. A kollektorokat ellátó és visszatérő csővezetékekre szerelik fel. Mindegyik csap pár egy elzárószeleppel és egy fojtószeleppel van felszerelve.

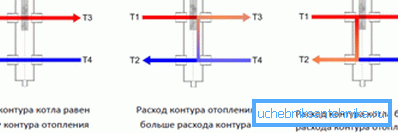

Hydro Arrow

Ez egy típusú tartály, és alapvetően különbözik attól, hogy csak jelentős belső térfogatban. A hidraulikus tű mind a betáplálási, mind a visszatérő vezetékhez van csatlakoztatva.

Az áramlások teljes térfogatban történő elválasztása lehetővé teszi a hűtőfolyadék újraelosztását az áramlás és a visszatérő áram között; továbbá: további ágakon keresztül választható ki a víz mindkét menettel közbenső hőmérsékleten.

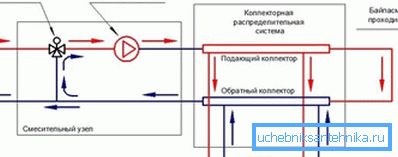

Háromutas szelep

Ez egy szabályozott szeleppel rendelkező cső, amely a következő elv alapján működik: vagyis lehetővé teszi a hűtőközeg áramlását a közvetlen csővezetékből, csökkentve a visszatérő víz áramlását és fordítva. Mire használják? Először is - az alacsony hőmérsékletű kontúrok szervezésére.

Az a tény, hogy egy szilárd tüzelésű kazán esetében a visszatérő cső 50 ° C alatti hőmérséklete rendkívül kellemetlen: a hőcserélő túlzott hűtése ára kondenzátum képződik rajta, ami jelentősen csökkenti az élettartamát. Normál üzemmódban, 75/55 C tápellátás és visszatérő hőmérséklet esetén egy külön keringető szivattyúval ellátott áramkör jön létre a fűtött padló táplálására.

Az áramkör visszatérő vízének egy része újrahasznosított; ugyanakkor a háromutas szelep nagyobb mennyiségű forró vizet adagol a kazánból a hőhordozó hőmérsékletétől függően. A szilárd tüzelőanyaggal működő fűtőkészülék kötésére szolgáló ilyen rendszer általában egy termosztatikus fejjel rendelkezik, amely a hőmérsékletszabályozásért felelős.

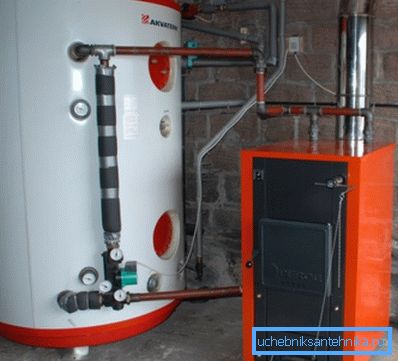

Hő akkumulátora

E név alatt nagy mennyiségű hőszigetelt víztartály rejtőzik. Lehetővé teszi nagy mennyiségű hőenergia tárolását és fokozatosan a fűtőberendezésekhez való adását.

A hő-akkumulátor hasznos a radiátorok hőmérsékletének stabilizálására szilárd tüzelőanyag kazánok használata esetén; gyakran magában foglalja az elektromos fűtőkazán csővezetékét is, amely kizárólag éjszaka működik, amikor olcsóbb villamosenergia-díj érvényes.

következtetés

Reméljük, hogy az olvasónak felajánlott információk segítenek neki a saját fűtési rendszerének kialakításában és kialakításában. Mint mindig, a mellékelt videó további tematikus anyagokat tartalmaz. Sok szerencsét!
