Fűtőkészülékek számítása: egyszerű rendszerek

Hogyan lehet kiszámítani a fűtőkészülék paramétereit az ismert jellemzőkkel rendelkező helyiségben? Ebben a cikkben több olyan egyszerű sémát fogunk megismerni, amelyek az eredmények elfogadható pontosságát biztosítják. Nem fogunk felmászni a dzsungelbe: minden számítást kézzel végezhetünk el olyan személynél, aki távol áll a hőtechnikától. Tehát menj.

Amit gondolunk

Tegyük fel a nagy feladatot kis szakaszokra.

Szükségünk van:

1. Tanulja meg, hogy értékelje a helyiség hőigényét.

Megjegyzés: jobb, ha számítási rendszereid vannak az arzenálodban mindkét ház esetében, ahol normalizált ellenáll a hőátadásnak, valamint olyan épületek esetében, ahol szignifikánsan jobb vagy rosszabb minőségű szigetelést talál.

1. Ismerje meg, hogyan kell újraszámolni a fűtőteljesítmény fűtési teljesítményét a radiátor részei számában.
2. Ismerje meg, hogyan becsülheti meg az olyan eszközök teljesítményét, amelyek nem szabványos szakaszokból állnak.

Ebben a sorrendben, és lépjen tovább.

Hőteljesítmény

Két módon értékeljük.

A normalizált hőállóság érdekében

Az SNiP követelményeinek megfelelő épületekhez Az épületek hővédelmére a hőigény a következő séma szerint számítható:

• Az alapérték 40 watt egy fűtött helyiség vagy lakás köbméterenként.
• Ezt a hely elhelyezésétől függő tényezővel megszorozzák.

• Minden szabványos méretű ablakhoz 100 watt hőmennyiséget adnak, és 200-at az utca felé vezető ajtóhoz.
• Regionális együtthatót vezet be.

Számítsuk ki a 4 * 5 * 3 méter méretű helyiség termikus fűtőteljesítményét Komsomolsk-on-Amur városának Khabarovsk Területén.

A szoba sarka két ablakkal.

1. 40 watt / kocka esetén 40 * 4 * 5 * 3 = 2400 watt.
2. Mivel a szoba szögletes, 1,2-es tényezőt használunk. 2400 * 1,2 = 2880.
3. Egy pár ablak súlyosbítja a helyzetet. 2880+ (2 * 100) = 3080 watt.
4. Az éghajlati zóna saját kiigazításokat tesz. 3080 * 1,6 = 4928 watt.

Nuance: ha a lakás fűtőkészülék nélküli helyiségekkel rendelkezik, számításuk során figyelembe kell venni a térfogatukat is. Tehát, ha 4 * 1 * 3 méteres méretű folyosó csatlakozik szobánkhoz, akkor a hőteljesítményt (4 * 5 * 3) + (4 * 1 * 3) = 72 m3 fűthető helyiségre kell kiszámítani.

A nem szabványos melegítéshez

Ha a szigetelés minősége sokkal jobb vagy rosszabb, mint az ajánlott SNiP, akkor a Q = V * Dt * K / 860 képletet használjuk a hőigény becsléséhez, ahol:

• Q - óriási teljesítmény kilowattban.
• V a térfogat köbméterben.
• A Dt a beltéri és a kültéri levegő maximális hőmérsékletkülönbsége.
• K - szigetelési együttható. Értéke megközelítőleg becsülhető, az alábbi táblázat alapján:

A Dt paraméter általában megegyezik az SNiP által ajánlott belső hőmérsékleti értékek és az elmúlt évek leghidegebb hónapjának átlagos minimuma közötti különbséggel. Az abszolút minimumra koncentrálva lesz valami kiegyenlítés: ha a Krímben például -25, akkor csak egy-két naponta egyszer, néhány évenként.

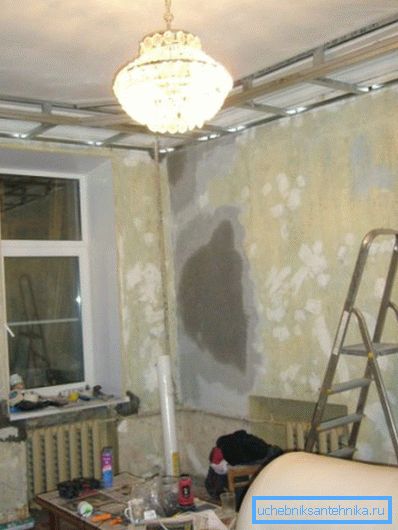

Számítsuk ki ugyanazt a szobát a Komsomolsk-on-Amur-ban, jelezve, hogy az ablakok dupla üvegezésű ablakokkal vannak ellátva, és a téglafalak vastagsága 60 cm.

1. A szoba térfogata 4 * 5 * 3 = 60 m3.
2. Az SNiP által rögzített klimatikus zónában a sarokszoba minimális szobahőmérséklete +22 ° C.
3. A januári átlagos minimum január -30,8 C.
4. A hőszigetelés együtthatója 0,8-nak felel meg.

A szoba fűtőberendezéseinek kiszámítása Q = 60 * (22 - -30,8) * 0,8 / 860 = 2,94 kW-nak felel meg. Könnyű észrevenni, hogy az első eredménnyel való elterjedés meglehetősen nagy.

készülékek

A lemez, a csőszerű radiátor vagy a konvektor fűtés kiválasztására vonatkozó utasítások rendkívül egyszerűek: elegendő az eszköz dokumentációjának tanulmányozása. A gyártók mindig jelzik a hõteljesítményt a hûtõközeg és a levegõ között 70 fokos delta-hõmérséklet mellett.

Felhívjuk figyelmét, hogy a delta hőmérséklet felére csökkentése (mondjuk a +20 ° C-os helyiségben és az akkumulátor hőmérséklete +55 ° C) elkerülhetetlenül kétszeres csökkenést eredményez.

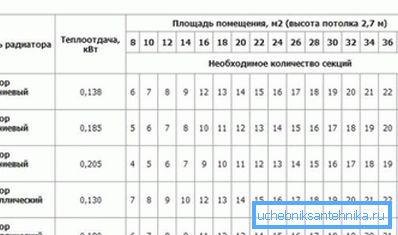

A kísérő dokumentumokban és a gyártó honlapján szabályosan megtalálhatja a hőáramlási értékeket a szekcionált radiátor egyes részeihez.

Dokumentáció hiányában az alábbi átlagértékekre lehet összpontosítani:

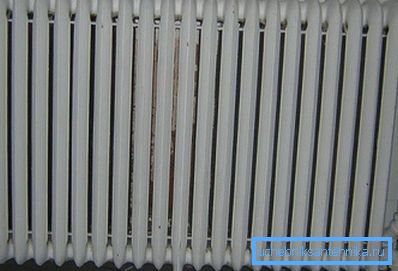

• Öntöttvas rész - 160 watt.
• Bimetál szakasz - 180 watt.
• Alumínium rész - 200 watt.

Tehát 2940 watt termikus teljesítmény eléréséhez elegendő a 2940/180 = 17 (kerekítés) bimetál szakasz.

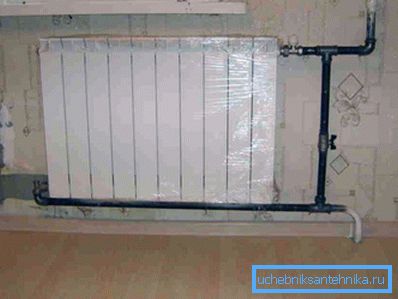

Hasznos: a hosszúságú radiátorokat átlósan vagy alulról lefelé kell csatlakoztatni. Ellenkező esetben az egész hűtőközeg csak az első szakaszokon kering.

Különleges eset

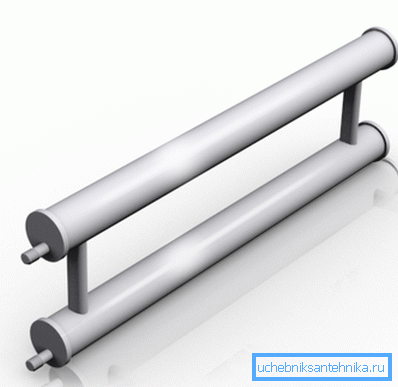

Az alacsony ár nagyon vonzóvá teszi az acélcső regiszter használatát. Azonban a házi készítésű formatervezési minták általában hiányoznak a műszaki dokumentációból.

Hogyan kell elvégezni a számítást ebben az esetben?

1. Egy vízszintes cső hőteljesítménye wattban Q = 3.1415 * Dn * L * 11.63 * Dt. Ebben a DN a cső külső átmérője (méterben); L a hossza méterben, Dt a levegő és a hűtőközeg hőmérsékletének delta.
2. A fenti csővezeték fölött elhelyezkedő nyilvántartás többi részének hőteljesítményét azonos módon kell kiszámítani, de további 0,9-es tényezőt alkalmazva.

Tehát 208 mm külső átmérővel, 3 méter hosszúsággal és 70 ° C-os deltatermékkel a két részregiszter teljesítménye (3.1415 * 0.2008 * 3 * 11.63 * 70) + (3.1415 * 0.2008 * 3 * 11.63 * 70) * 0,9 = 1596 + 1436 = 3032 watt.

következtetés

Ismét: a közelítő számítások legegyszerűbb, professzionális használatra alkalmatlan sémáit mutattuk be, de meglehetősen pontos eredményeket adtunk. Mint mindig, a mellékelt videó további anyagokat kínál az olvasónak. Sok szerencsét!
