Fűtőradiátorok: méretek és hőteljesítmény

A fűtőtest mérete az egyik alapvető paraméter, amely meghatározza az eszköz teljesítményét. Ezért választjuk ki az elemeket egy lakásban vagy házban történő telepítéshez, nem csak az anyagot, hanem a méreteit is figyelembe kell venni.

A cikkünkben a választás legfontosabb szempontjait vizsgáljuk, valamint elemezzük a radiátor méretének és hőteljesítményének függését.

A fűtőberendezések mérete és teljesítménye változhat.

Termékleírás

Az akkumulátor konfigurációja

Szekcionált fűtőtestek

A radiátorok méretei közvetlenül a kialakításuktól függenek. És bár a készülék akkumulátorának általános rendszere szinte mindig azonos, a különbségek még mindig vannak jelen.

E paraméter szerint a termékcsoportok megkülönböztethetők:

  • szekcionált. A fűtőkészülékek leggyakoribb típusa. A tervezés több különálló modulból áll, amelyek bármilyen számban összekapcsolhatók.

Figyelj! A szekcionált radiátorok kezelési kézikönyve gyakran tartalmazza a teljes termék (nem a teljes termék) tulajdonságait (hőátadás, tömeg), hanem egy külön szakasz. Ez a megközelítés nagyban megkönnyíti az összes hőszámítást.

  • cső alakú. Külsőleg nagyon hasonlóak a szekcionált elemekhez, de teljes szerkezetük van. Az ilyen radiátorok bordái fémcsövek, amelyeken belül forró víz vagy más hűtőközeg kering. Nagyon magas árat jellemeznek, de ugyanakkor a leghatékonyabb fűtőberendezések.
  • panel. Számos csöveket ábrázol hűtőfolyadékkal, fém tokba zárva. Általában kompakt méretűek, hogy megkönnyítsék a kis méretű, tipikus lakásokba való beépítést.

Meg kell jegyezni, hogy a konfiguráció nagymértékben meghatározza a gyártáshoz használt anyagot. Tehát a szelvénymodellek öntöttvasból vagy alumíniumból készülnek, és a paneleszközök többségében acélt használnak. Ami a csőradiátorokat illeti, ezek is acélok lehetnek, de a rézmodellek a legtermékenyebbek a szakemberek körében.

Paneltípus szerkezete

A főbb fajták méretei

Amint azt fentebb említettük, a fűtőberendezés mérete meghatározza, hogy mennyi hő kerül a helyiség levegőjébe. A legtöbb gyártó azonban különböző méretű termékeket gyárt: általában a szabványos, kompakt (kis) és kibővített változatban. Ez a sokszínűség lehetővé teszi, hogy kiválasszon egy akkumulátort speciális követelményekhez mind a hő, mind a helyszín tekintetében.

A szabványos öntöttvas radiátor méretei

Figyelj! A rögzítési pont jellemzői bizonyos korlátozásokat tesznek szükségessé a felhasznált építmény maximális méretére vonatkozóan, de erről a telepítés telepítésével foglalkozó részben beszélünk.

Az alábbiakban egy táblázatot használhatunk, amely meghatározza a használt fűtőtestek legnagyobb részét:

anyag paraméter Szabványos modellek, mm Alacsony modellek, mm Magas modellek, mm
Öntöttvas (szekcionált) magasság 588 388 660 - 955
mélység 140 140 140
Szekcióméret 93-95 93-95 93-95
Acél (panel) magasság 600 150 - 500 750-1200
mélység 70 - 150 70 - 150 70 - 150
A panel szélessége 400-3000 400-3000 400-3000
Alumínium (szekcionált) magasság 580 200-400 700
mélység 75-100 75-180 80-100
Szekcióméret 80 40 80
Acél + alumínium (bimetallikus szekcionált modellek) magasság 550-580 300-500 900-ig
mélység 75-100 95 95
Szekcióméret 80 80 80
Modell rad acéllemezek (méretek cm-ben)

Figyelj! Ez a táblázat az átlagolt paramétereket mutatja. A különböző gyártók fűtőtestjeinek nagysága erősen eltérhet, mert ha kritikus fontosságú a méretek egy milliméterre történő illesztése, előzetesen tanulmányoznia kell egy adott modell jellemzőit, és jobb, ha mérőszalaggal mérik a kiválasztott példányt.

Telepítési ajánlások

Hőenergia számítás

Ha elemezzük a gyártótól származó információkat, akkor nyilvánvalóvá válik, hogy különböző méretű készülékek különböző mennyiségű hőt bocsátanak ki a helyiségbe. Éppen ezért számolni kell a szeletek számát vagy a fűtőpaneleket, miután kiválasztotta a telepítési modellt.

A beépített acél modell képe

Maga a számítás nagyon egyszerű:

  • Fűtés 1 köbméter élettér 41 watt energiát igényel. Ennek következtében a szükséges akkumulátorkapacitás a helyiség méretéhez képest növekszik.
  • Így az 5 x 5 x 3 m-es helyiség térfogata 75 m3.
  • A fűtéshez 3075 watt szükséges.

Végezze el a számításokat a leggyakrabban használt fűtőtest típusokra:

  • Sárgaréz fűtőtestek átlagos hőelvezetéssel 120 W / szekció - 26 szakasz.

Figyelj! Van egy tört számunk - 25,6 - így kerekítjük fel.

  • Acélmelegítő radiátorok (140 W) - 22 szakasz.
  • Alumínium fűtőtestek (180 W) - 17 szakasz.
  • Bimetál radiátorok (200) - 14 szakasz.

Természetesen, ha nagyobb magasságú készülékeket használunk, akkor azok hőteljesítménye sokkal magasabb lesz. Ennek megfelelően a térfűtéshez szükséges szelvények száma csökken.

Helyes telepítés

Akkumulátor hővesztesége

A hőátadás tényleges indikátorain kívül a fűtőtest méretét, amelyet házunkhoz szerezünk, attól is függ, hogy hol telepítjük.

  • Tehát a 90 cm-es magasságú falaknál és ablakpárkányoknál történő beszereléskor általában szabványos akkumulátoros modelleket vásárolnak. A szekcionált készülékeknél a szélességet élek hozzáadásával állítjuk be, és a panelek és a csöves termékek kezdeti kiválasztása a szükséges mérettől függően.
  • Magas fajtákat lehet használni laza falakon. Rendszerint a megnövekedett hőelvezetés jellemzi, ezért általában nagy helyiségekben vannak felszerelve, amelyek túlnyúlnak a nyílt teret.
  • Az alacsony profilú kompakt radiátorok használata a folyosókon és a folyosókon, valamint a nagy ablaknyílásokban lévő házakban igazolható.

A konkrét számok tekintetében a következő korlátozások betartása szükséges:

  • A hideg levegő akadálytalan bevitele a fűtőtest fűtésére, a készüléket nem szabad a padlóhoz közel felszerelni. A minimális rés kb. 60 mm, és az optimális - 100 - 150 mm.
  • Ugyanez vonatkozik az akkumulátor felső szélétől az ablakpárkáig tartó távolságtól. Annak érdekében, hogy a forró levegő szabadon behatoljon a helyiségbe, az ezen elemek közötti résnek legalább 100 mm-nek kell lennie.

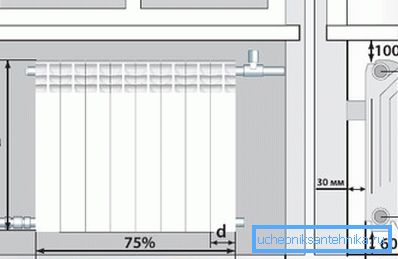

Helyes telepítési rendszer

Figyelj! Ha dimenzionális modellt használsz, akkor az ablakpárkányon belül forogtok a meleg levegő felszabadítására, speciális rácsokkal díszítve. By the way, az ilyen rácsok telepítése részben megoldhatja a kondenzátum képződésének problémáját a poharakra a melegítésük miatt.

  • Kívánatos kiválasztani a radiátor szélességét, hogy szinte az egész ablaknyílást lefedje (a meredekségtől a lejtőig terjedő távolság legalább 75-80% -a). Ebben az esetben az eszköz elegendő hatalommal rendelkezik úgynevezett hőfüggöny kialakítására, amely megakadályozza a rajzok megjelenését.

következtetés

A fűtőtestek méretének kiválasztásakor először figyelni kell arra, hogy megfelelnek-e a helyiség fűtési rendszere előtt álló feladatoknak. Amint látja, az elemek kiválasztásakor és telepítésekor számos finomság van, ezért a vásárlás és a telepítés megkezdése előtt a cikkben bemutatott videót további információkért tekintse meg.
