Fűtőregiszterek: gyártási módszerek, típusok, hőteljesítmény

Hogyan vannak a fűtőregiszterek sima csövekből? Milyenek? Mikor indokolt ezeknek a fűtőkészülékeknek a használata? Végül, hogyan kell kiszámítani a nyilvántartást - a fűtésnek meg kell felelnie a szoba jellemzőinek, ugye? Próbáljunk ezekre a kérdésekre válaszolni.

Mi az?

Egyszerűen, egy fűtőregiszter egy vagy több nagy átmérőjű cső, amelyen keresztül hűtőfolyadék áramlik. A csöveket hidak kötik össze, és olyan csatlakozásokkal vannak ellátva, amelyek a szállítócsöveket úgy csatlakoztatják, hogy a keringtetés a fűtőberendezés egészében megtörténjen.

Milyen jelölésekkel lehet a fűtőregisztereket besorolni?

anyagok

A választásuk nem túl nagy:

• A saját készítésű formaterveket leggyakrabban fekete acélból készítik. A csövek, kapák és ágak összekötésére szolgáló módszer - hegesztés.
• Ipari nyilvántartásokat lehet készíteni öntöttvas csövekkel, bordákkal. Az összeszereléshez karimás csatlakozásokat használnak paronit tömítésekkel. A fűtés mellett az öntöttvas regiszterek gyakran szerepet játszanak a hőcserélőkben, hőtermelő hőtermelést a kazánházakban és különböző iparágakban.

Hasznos: paronit hiányában a vízfűtésnél helyettesíthető tömítésekkel, amelyeket kézzel kivágnak az autó kamrájából. Az ipari helyiségek túlmelegedett gőzzel végzett melegítése során pontosan meg kell keresni a paronitot: a szokásos gumi 200-400 fokos hőmérsékleten gyorsan elkezd összeomlani.

tájolás

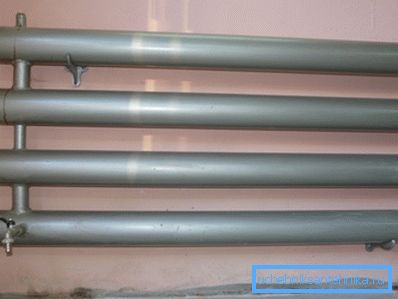

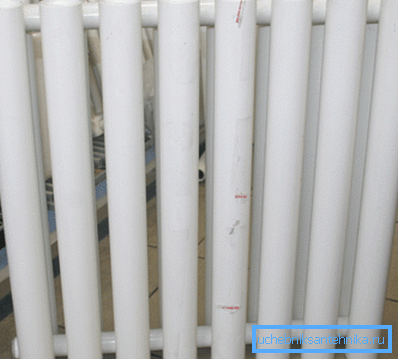

A tipikus ipari fűtőregiszter vízszintesen orientált cső. A lakóépületek csöves acélfűtési radiátorai azonban gyakran függőlegesek.

Ugyanolyan átmérőjű és ugyanazon felületű felületek esetén a fűtőregiszterek hőteljesítménye nem függ nagy mértékben a csövek tájolásától.

A termékek többségének horizontális orientációja meglehetősen hétköznapi okok miatt kapcsolódik:

1. Az ablak előtt egy termikus függöny létrehozása érdekében a fűtőtestnek teljesen alatta kell lennie, ami egy jól meghatározott hossza és magassága.
2. Sokkal egyszerűbb az alacsony és hosszúkás regiszter vízszintes csövekből történő hegesztése.

blúz

A jumperrekordok alakja és mérete szakaszos és S alakú.

Az első kategóriába tartozó regiszter rövid leírása így néz ki:

1. A nagy átmérőjű csöveket ugyanolyan hosszúságú szegmensekre vágják.
2. Végeik 3-4 mm vastag acéllemezből vágott tárcsákkal vannak elakadva.
3. A kapák és a fúvókák lyukai a csövek falaiban vannak vágva, majd megragadják őket, és a regiszterlap szerkesztése után felforrósodnak.
4. A további, süket átjáró pontok hegesztettek, így a tervezési merevség.

Az ilyen típusú fűtőregiszterek előállítása vonzó, mivel minimális eszközökkel rendelkezik: egy bolgár és egy hegesztő transzformátor elegendő. Az egyszerűség kedvéért az eszköz meglehetősen magas hidraulikus ellenállása miatt sok átmeneti átmenet miatt.

Az S alakú regiszterek állandó keresztmetszetű tekercsek, amelyeknél csak a merevséghez vékonyabb átkötésekre van szükség. Kis átmérőjű csövek gyártásához (legfeljebb 50 mm-ig) csőhajlítót használnak. Nagyobb részekre kész készleteket kell készíteni.

Különleges esetek

Különösen érdemes megemlíteni néhány nagyon kíváncsi tervet.

Folyamatos nyilvántartás

A múlt század 50-70-es évében épített vállalkozásoknál a szekcionált vagy az S alakú regiszterek helyett meglehetősen érdekes konstrukciót alkalmaznak: egy boltot vagy egy kiegészítő teret kerítenek az egész kerület mentén egy törhetetlen csővel. A rendszer hasznos abban az esetben, ha a falak felmelegedő meleg levegőjének teljes hosszában történő melegítését biztosítja.

Autonóm nyilvántartás

Autonóm fűtőberendezésként gyakran használnak regisztert, amelynek alsó részének végén egy vagy több cső alakú elektromos fűtőberendezés van felszerelve.

Az eszköz gyártása néhány finomsággal bír.

• A szurkolók mindegyik végén mindkét végén keresztül jutnak el. Ez biztosítja a hűtőközeg konvekcióját.
• Az eszköz nyitva van. A kapacitás egy részét tágulási tartályként használják: a hűtőközeg csak a térfogat 90-95% -át kitölti.
• Hűtőközegként gyakran nem a használt víz, hanem az olaj (bányászat vagy olcsó ásvány), amely lehetővé teszi számunkra, hogy ne féljenek a leolvasztástól.

felszerelés

Mi a fűtési nyilvántartás telepítése?

A nyilvántartás legegyszerűbb rögzítése 10-14 mm átmérőjű falon kalapált sima vasalás.

1. A falat több lyuk szintje jelöli, ahol az alsó és a felső szakaszokat kell elhelyezni.
2. A lyukakat kisebb, mint fél milliméterrel kisebb átmérővel fúrták, mint a fittingek.

Tipp: mivel az átmérőjű 11,5 mm átmérőjű fúró szinte lehetetlen megtalálni, a furat átmérője 10 mm, és 11,5 mm-es fémfúróval bővíthető.

1. A lekerekített rúdszelvényeket legalább 6-7 cm-es mélységig a falba vezetik.
2. Rájuk a fűtőberendezés ki van kapcsolva.
3. Az armatúrát felfelé hajlítják, a regiszter rész körül hajolva. Hajlításhoz a csőszakasz karján.
4. A felesleges szerelvényeket levágják a helyszínen; a véget lekerekítették egy fájllal, hogy elkerülje a sérülést.

települések

Mi a számítás a fűtési nyilvántartásban? Kezdjük messziről.

Milyen technikai jellemzőket kell figyelembe venni a fűtőberendezés kiválasztásakor?

• Üzemi nyomás Egy hegesztett nyilvántartásban nyilvánvalóan meghaladja a központi fűtőberendezés paramétereit, és lehetővé teszi, hogy ellenálljon a víz kalapácsnak.
• Működési hőmérséklet Könnyű kitalálni, hogy nincsenek sem különleges korlátozások.
• Hőteljesítmény. A szoba térfogatától függően választható. A hőteljesítmény hiánya azt jelenti, hogy otthoni hideg lesz; felesleges -, hogy meg kell tartani az ablakokat nyitott és tartsák vázlat.

Hogyan számolják ki a fűtőregiszter egy ismert átmérőjű acél kerek csőre?

A következő képlet érvényes itt:

Q = Pi * Dn * L * k * Dt, ahol:

• Q - szakasz hőáramlás wattban.
• Pi a pi szám, amelyet 3,1515-nak neveznek;
• DN - a cső külső átmérője méterben.
• L - metszet hossza méterben.
• k egy acélcső hővezetési együtthatója, amelyet 11,63 W / m2 * C-nak tekintünk.
• Dt a hűtőközeg és a levegő közötti hőmérséklet delta.

Fontos pont: a hőáramlást egy vízszintes csőre számolják így. A többsoros regiszterben az első szakasz kivételével az összes szekcióhoz 0,9 további tényezőt használnak: az első csőből származó meleg levegő felfelé áramlik, ami csökkenti a delta hőmérsékletét.

Hogyan lehet újraszámolni a cső átmérőjét, amelyet az eladó a hüvelykben a szokásos értékekhez képest? Itt található a méretegyeztetési táblázat:

Megjegyzés: A távvezérlő megközelíti a belső átmérőt. Külső kialakításához a cső falvastagságának kétszeresét kell hozzáadni.

Mérjük meg egy négysoros regiszter hőcseréjét egy 108 mm-es külső átmérőjű és 1,2 méteres hosszúságú, +80 ° C-os hőmérsékleten és a +20 ° C-os helyiség levegő hőmérsékletén.

1. Az első szakasz esetében a hőáram 3.1415 * 0.108 * 1.2 * 11.63 * (80-20) = 284 watt.
2. Minden egyes után 0,9-gyel megszorozva. 284 * 0,9 = 255.
3. A teljes érték 284+ (255 * 3) = 1049 watt.

Eszközértékelés

Próbáljunk rövid áttekintést adni a nyilvántartásról.

• Rendkívül tartós és hibatűrő.
• A kifejlesztett peremekkel ellentétben a por könnyen tisztítható.
• Gyakorlatilag nem kell mosni. Miközben a hűtőközeg kering a készülékben, az egész térfogat felmelegszik.
• Megjelenés - mondjuk egy amatőrnek. A regiszter nem pontosan díszíti a szobát.
• A lemezek hiánya és az acél alacsony hővezetőképessége miatt a regiszter hőteljesítménye lényegesen alacsonyabb, mint egy azonos méretű alumínium radiátor.

megállapítások

A nyilvántartásokat elsősorban a garázsok, műhelyek és ipari helyiségek fűtésére kell használni. Egy lakásra, akkor nézzük meg a kompakt és tisztességes megjelenésű alumínium és bimetál fűtőkészülékek.

Mint mindig, a mellékelt videó további információkat nyújt az olvasónak. Sok szerencsét!
