Fűtőtest csatlakozása kétcsöves rendszerhez: fűtési

A magánházak fűtési rendszere jellemzően önálló, ezért szervezete számára elégséges teljesítményű kazánt kell megvásárolnia, és meg kell határoznia, hogy mi legyen a fűtőtest hőátadása. Ezután a kicsire marad - mindössze annyit kell tennie, hogy a csővezeték segítségével csatlakoztassa a kazánokat a kazánhoz, és töltse fel a hűtőfolyadékot. A legoptimálisabb kapcsolási séma kétcsöves, amikor áramlás és visszatérő áramlás van.

Fűtős radiátor bekötési rajz kétcsöves rendszer alacsonyabb vezetékekkel

Fűtési rendszerek típusai

Használjon egycsöves és kétcsöves változatokat, amelyeknek mindkét előnye és hátránya lehet. A kialakítás mind az alsó kábelezéssel, mind a felső kábellel felszerelhető. Az utóbbi azonban leggyakrabban használatos, mivel kényelmesebb és praktikusabb.

Mint önök is tudják, az önálló fűtési rendszer működési elve a víz vagy egyéb hűtőfolyadék folyamatos áramlása a kazánról a készülékekre és a hátra. Ugyanakkor gravitációval vagy erővel mozoghat, amit a szivattyú csatlakoztatásával érhet el.

Mi a különbség az egy- és kétcsöves fűtési rendszerek között?

Kétcsöves csatlakozási lehetőség

Vegye figyelembe a következőket:

  1. A rendszer telepítési kézikönyve két különálló csővezeték jelenlétét jelenti, amelyekhez az egyes eszközök csatlakoztatva vannak.
  2. Ugyanakkor egy vízellátó rendszer egy ellátócső, ahonnan a forró víz folyik, a másik pedig fordított, ami a hűtött vizet elosztja.
  3. Mivel a hűtőfolyadékkal megtámadott pályák mind a szállítócsőben, mind a visszatérőben egyenlőek, a hidraulikus ellenállása ugyanaz. Vagyis egy ilyen rendszer hidraulikusan kiegyensúlyozott, ami alkalmazásának a lehető legoptimálisabb.
A radiátorok megfelelő csatlakoztatása kétcsöves rendszerrel - az átlós módszerrel

Tipp: ebben az esetben a fűtőkészülékek összekötő diagonális módszerének alkalmazása a rendszer hatékonyabbá tétele.

  1. Azonban a rendszerek lehetnek zsákutcák, ami azt jelenti, hogy a legtöbb:
    • hosszú utat tesz a már hűtött víz, amely a fűtőkészülék-lánc utolsó részét hagyja;
    • rövid - az elsőtől.

    Emiatt a forró víz áramlását saját kezével kell beállítani az egyes elemcsapoknál vagy termosztatikus szelepeknél.

    elrendezés

    A rendszer kényszeríthető (beépített szivattyú) és önáramló, az utóbbi fő előnye, hogy nem igényel villamos energiát. Ehhez a felső kábelezés megtörténik, és a fűtőkészülékek, valamint az előző esetben, átlósan csatlakoznak.

    Kazánnal és szivattyúval ellátott fűtőtestek kényszerített kétcsöves csatlakozási sémája

    Leggyakrabban olyan kis lakóépületekben használják, amelyeknek legfeljebb két emeletük van. Bár ideális lesz az áramkimaradásokban lévő településekben, gyakran nem használják, ami nagy mennyiségű anyag felhasználásával és egy esztétikai megjelenéssel magyarázható.

    Nem csak lakóépületekben, hanem más épületekben is használják, függetlenül azok céljától. Szervezete sok anyagot és erőfeszítést igényel, de az ilyen rendszer előnyei vitathatatlanok.

    A rendszer automatikus hőmérsékletszabályozással rendelkezik.

    Tipp: minden épülethez könnyen felveheti, függetlenül attól, hogy milyen összetettek.

    Egy ágon nagyszámú fűtőberendezés helyezhető el, és ez nem igényel további hidraulikus nyomásszabályozókat. A vízellátás és a visszirányú kifolyás ilyen rendszerekben külön-külön kapcsolódik, így automatikusan beállíthatja a ház minden szobájának fűtését. Ebben az esetben a termosztátok semmilyen hatást nem gyakorolnak más készülékekre, és áruk csak kismértékben növeli a telepítés költségeit.

    Két radiátor átlós összekötése egyetlen felszállóhelyre

    A fűtőkészülékek rendszerhez való csatlakoztatásának lehetőségei

    Gyakran mondjuk a "connect" és a "connect" szavakat, ami ugyanazt a lépést eredményezi - csatlakoztassa a radiátort a fűtési rendszer csővezetékéhez.

    Ez a megközelítés azonban amatőr, hiszen technikai különbség van közöttük:

    • csatlakoztassa a radiátort - hozza az áramlási sort és a visszatérő csövet. Egy példa lehet a radiátor oldalirányú változata, amikor a csövek az eszközt az egyik oldalról felfelé vagy lefelé, vagy átlósan illeszkedik.
    • csatlakoztassa a fűtőberendezést - Olyan összekötő egységet hozzon létre, amelyben van ellátási vagy visszatérő áramlás, valamint szabályozógömbcsapok, szelepek vagy más hasonló elemek.

    A fűtési rendszer két fő lehetősége van: a ház vagy a lakás fűtési rendszerének végső összeszerelése:

    1. A felső tápvezeték a radiátor felső szintje fölött helyezkedik el. Ebben az esetben használja a következő lehetőségeket a radiátor csatlakoztatásához:
      • egyoldalú oldalsó (alulról és felülről) - a módszer a leghatékonyabb, ha az akkumulátort legfeljebb 10 szakaszban használja. Ellenkező esetben a távoli felmelegedés nem teljesen megy végbe, ami miatt az eszköz hatékonysága jelentősen csökken;
      A készülék egyoldalú oldalirányú csatlakoztatása a felső vezetékrendszerrel
        • A diagonális (felső és alsó) lehet kétféle módon, amelyek mindegyikének a leghatékonyabbnak tekinthető ez a vezetékezési módszer. A 10-nél többet tartalmazó eszközöket, a szekciók számát használhatja, és a lehető legtöbbet felmelegíti.
        1. Az alsó tápvezeték a fenék alatti radiátorhoz érkezik, amelyet rendszerint a szivattyú beszerelésekor használnak:
          • egyoldalú oldalsó (felső és alsó) - ebben az esetben, mint az előzőben, ennek a módszernek a maximális hatása csak a fűtőberendezések szakaszainak számával érhető el, legfeljebb 10, különben a hűtőközeg egyszerűen nincs ideje felmelegedni őket;
          Oldalsó csatlakozás az alsó pántnál
            • átlós (felső és alsó) - a hatás ugyanaz, mint a felső vezetékeknél;
            Átlós csatlakozási módszer az alsó pántnál
              • alsó sorban - ebben az esetben a táplálás alulról a radiátor felé esik, és a másik oldalról is alulról jön ki. A legnagyobb hatás csak a szivattyú behelyezésekor lesz;
              Hogyan csatlakoztassa az alsó végső radiátorot

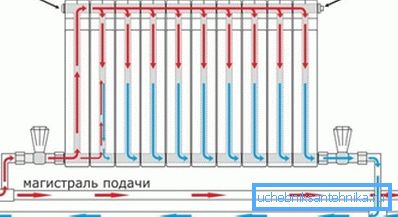

              A fotókapcsolat opciónál, ha a fűtőegység fordított gyűrűje van

              Tipp: a tárolási és visszatérési hurok nagyobb, mint az utolsó radiátor, rendkívül óvatosan, egyébként befolyásolhatja a teljes fűtési rendszer beállítását.

              Kérjük, vegye figyelembe:

              • a felső kábelezéssel maximális hatást érhet el az eszközök átlós csatlakoztatásával;
              • az alsó kábelezéssel és a szivattyúval a leghatékonyabb megoldás lesz az alsó (alsó rész).

              következtetés

              Amint az a cikkből látható, a csatlakozó radiátorok kétcsöves változata a fűtési rendszerhez a leginkább elfogadható, szinte minden szempontból, kivéve az alkatrészek költségének növekedését. Lehetővé teszik, hogy egyszerűen állítsa be a hűtőközeg hőmérsékletét a különböző helyiségekben, valamint hogy a szükséges kiegyensúlyozást a hidraulikus sokk megakadályozása érdekében elvégezze.

              A fűtőkészülékeknek a rendszerbe történő beszerelése nem nehéz, ezért magánházakban általában önállóan történik. A jelen cikk videója lehetőséget nyújt a fenti témakörre vonatkozó további információk megtalálásához.
