Fűtőtestek szerelése: kiválasztás, szerelés és tartók

A radiátoros fűtőtestek rendszerint az ablakok alá vannak helyezve. Csak néha a projekt más helyet biztosít. A fűtőtestek fali vagy padlóburkolatának rögzítése radiátor radiátorok számára. Jelenleg sokféle van.

A fűtőtestek fűtőtestje nagyon különböző.

Vágóelemek kiválasztása és felszerelése

A rögzítőelemek kiválasztásakor az ilyen pillanatoknak kell vezérelniük:

  • amely anyagból radiátorok készülnek;
  • akkumulátor méretek;
  • fal anyag;
  • ablakméretek, azok számát és helyét;
  • szoba tervezési projekt.

Figyelj! Az utasítás megjegyzi, hogy annál nehezebb a fűtés, annál vastagabb a tartó. A radiátor és a rögzítőelemek egymáshoz illeszkednek.

A fenti szempontok értékelése után helyesen választhatja ki a tartók típusát és meghatározhatja a tartók kívánt számát.

Számítási kötőelemek

Az elemek telepítésekor megtartandó távolságok.

Az ablakok alatt az alábbi távolságokat tartják fenn:

  • a padlótól legalább 8-12 cm legyen;
  • a falakhoz kb. 3-5 cm;
  • legalább 6-10 cm-es ablakpárkányokra.

A hüvelykhöz tartozó hüvelyek száma.

Számuk a fűtőtest hosszától függ.

  1. Ha a szelvények kicsiek - legfeljebb 10 darab, a felső tetején 2 tartót helyeznek el, a másik pedig az alatta található.
  2. Ha az akkumulátor 10-14 cellából áll, a tetején 3 alátét található, alul 2 alatt.
  3. Mindegyik következő 4-7 szakaszban egy öntöttvas akkumulátor és 10 analóg alumínium és cső alakú, saját kezű, egy támaszt adnak a tetején és alján.

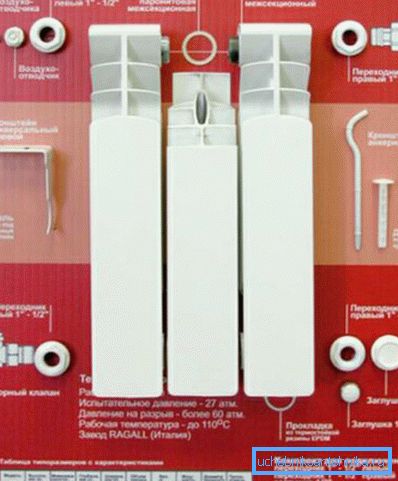

Minden részletnek helye van

Jelölés a rögzítő tartóhoz

Nagyon fontos kérdés, hogy hogyan jelöljük meg a radiátorok rögzítését.

  1. A legjobb megoldás az, amikor a fűtőelem pontosan az ablak közepén található. Ennek alapján keresse meg a nyílás közepét a falon, és rajzoljon függőleges vonalat.
  2. Továbbá 2 lehetőség van. Ha a kábelezés alacsonyabb, húzza meg az akkumulátor felső szélét jelző vízszintes vonalat. A radiátorok oldalsó csatlakozással történő beszerelésekor fontos, hogy a fűtőcsöveket helyezze el. Ebben az esetben tegye félre a vízvezeték (felső) csőből érkező vízszintes vonalat.
  3. Mérje meg az akkumulátoron lévő tartók közötti hézagokat. Húzza el őket a vonalhoz képest.

A tulajdonosok típusai

Horgok az acéllemezen.

Az elemek megrendelése és szabályai nem függenek a típusától, csak a tartók típusa változik.

Öntöttvas radiátor tartó

Az öntöttvas radiátorok tartói a legvastagabbak és legnehezebbek, mert az évek során kell tartani a sok súlyt. Ezek az ívelt csapok vagy lapos horgok külön-külön készülnek vagy 2-3 darab acélszalaghoz vannak rögzítve.

A termékek nem festettek vagy fehér (standard) bevonatot alkalmaztak rájuk. Megrendeléshez más színt választhat.

A leggyakoribb ilyen tartó az öntöttvas radiátorokhoz.

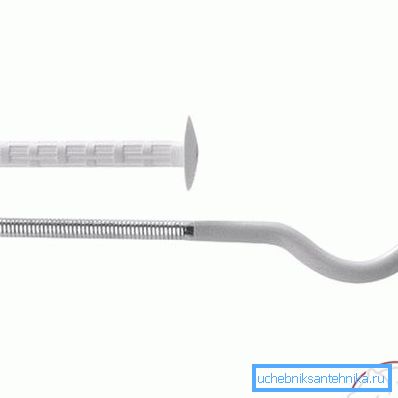

A fotó - acél tartóban.
  1. Öntöttvas tűtartók.
  2. Állítható acéltartók. Lehetővé teszik a fal és a radiátor közötti rés változtatását, ezzel párhuzamosan az akkumulátor vízszintes és magasságban történő vágását.
  3. Acél záróelemek.
  4. A tartók egy fémszalagra vannak csoportosítva.

Figyelj! Vásárlás előtt fontolja meg a tartók méretét. A különböző mélységű rögzítőelemek alatt készülnek. Mindenesetre a tartónak gondoskodnia kell arról, hogy a falak közötti rés legalább 30-50 mm legyen.

Az elemekhez tartozó csapszegélyeken kívül öntöttvas akasztók is készülnek. Teleppel vannak ellátva. A termék az alábbiak szerint van felszerelve: lyuk van fúrva, amelybe egy műanyag csappantyút vezetnek be. A tartó be van csavarva, egyik oldalán menetes.

Rövid telepítési utasítások tartói.

A fali rögzítésen kívül, a lábak segítségével öntöttvas szabadtéri installáció is van. Áruk attól függ, hogy a magasságuk beállítható-e vagy sem.

A felső ívek, amelyek rögzítik a tartószegmenseket, szintén különböznek egymástól. Acélhuzalból készülnek, vagy mozgatható konjugált összekötő lánc formájában vannak. Mindenesetre a radiátorok csavarokkal és ívekkel vannak rögzítve.

Bimetál és alumínium elemek rögzítőelemei

Univerzális tartó bimetálhoz és alumíniumhoz.

Rögzítés alumínium radiátorokhoz és bimetallhoz hasonlóan az öntöttvas analógokhoz, de vékony fémből készült.

  1. A legszükségesebb szögletes univerzális tartók mindkét típusú eszközhöz. A tetején és az alján a kollektorok bemélyedései vannak. Ennek köszönhetően mindkettő balra és jobbra szerelhető.
Padlórekeszek.
  1. A bimetál és az alumínium lábak nem termelnek. De olyan állványokat gyártanak, amelyek lehetővé teszik az akkumulátorok padlóra szerelését. Először is, ez a tartó a padlóhoz van csatlakoztatva, majd egy radiátor van elhelyezve és rögzítve rajta.

A padlórekesz használata optimális, ha a falak nem tudnak nagyobb súlyt tartani. Például nehéz a radiátorokat a szendvicspanelekhez, üvegekhez és gipszkartonokhoz rögzíteni.

Támogatás acél készülékekhez

Szabványos hardver a panel radiátorhoz.

Kétféle ilyen eszköz létezik: panel és cső alakú tárcsa.

Különböző típusú kötőelemekre van szükségük.

  1. Különleges záróelemeket hegesztettek a panelelemek hátsó falaira. Segítségükkel a készülékek a tartókon lógnak. Ez a tartó az acél radiátorokhoz speciális alakú, záróelemekhez tervezve.

Figyelj! Paneleszközök telepítésekor gondosan ellenőrizni kell a konzolok függőleges elhelyezését, mert 4-6 tűzőkapocs pontosan meg kell ütni a horgokat. Szükséges, hogy a fal teljesen sima és egyenletes legyen.

  1. Mivel a radiátor súlya kicsi, elég lesz ahhoz, hogy rögzítse a tetején lévő tartóelemekre. Alulról fel lehet tenni a támasztékokat, vízszintes irányt adnak neki. A kapaszkodókhoz tapadnak, és csak a falra tapadnak.
  2. A nagyobb megbízhatóság érdekében a falra néző acél radiátorok szerelvényei bővülnek.

Az alsó táblázat a leírt merevítmények méretét mutatja.

Bracket modell Hossz, centiméterben Teljes magasság centiméterben (N) A felső és alsó horog közötti távolság centiméterben (A)
LK-KS / 30 30 18 15.5
LK-KS / 50 50 38 35.5
LK-KS / 60 60 48 45,5
LK-KS / 70 70 58 55,5

Különleges csíkok vannak a könnyebb telepítéshez. Ezek a fémcsíkok, amelyek alulról és felülről műanyag bilincsekkel rendelkeznek. Ezzel a módszerrel a konzol rögzítésére a radiátoron nincs szükség. A csíkokat a falhoz csavarták, az akkumulátort behelyezzük, műanyag horogok tartják.

A fűtési cső radiátorának rögzítőeleme egy termékhez hasonlít egy szekcionált analóghoz.

Ugyancsak horgokból áll, amelyek csak más méretűek, műanyag burkolattal vannak felszerelve.

SMB mount.
  1. A gyártók egy speciális SMB tartót is gyártanak, akasztókkal csövekhez.
  2. Ez egy acéllemez műanyag klipszel és alátámasztva az akkumulátorpolc alján.
  3. Az ilyen kötőelemek akkor használhatók, ha a hűtőfolyadékkal töltött radiátor tömege legfeljebb 100 kg.
  4. Az akkumulátor telepítése itt rendkívül egyszerű. Telepítse a készüléket egy tartóba, és vigye fel a klipekhez. Azok, akik megragadták a közeli csövet.

Van egy második modell az egyszerűsített telepítéshez - az SVD tartóhoz. Két csomópontból áll. Az első a falon van rögzítve, a második az akkumulátoron. Az eszköz beszerelésekor egymás után acélhurok csatlakoznak.

Az ilyen elemek padlóburkolatát gyárilag hegesztett vagy csuklós állványokkal ellátott csőszerű leállások segítségével lehet előállítani. Rájuk a készüléket felakasztják, a radiátor rögzítésére szolgáló állványt a padlóra rögzítik.

következtetés

A fűtőtestekhez nagyon sokféle tartótípus létezik. Mind fal, mind padló lehet. A szabványos modellek megbízhatóak, azonban nehezebb felszerelni őket. A szerszámok és hevederek az egyszerűsített telepítéshez a munkaerő és az idő költségeit takarítják meg, de a költségek többek.
