Fűtőtestek szerelése: szabványok és beépítési szabályok

A fűtőtest beszerelése kulcsfontosságú feladat, amelynek végrehajtásának minősége meghatározza a teljes rendszer működését. Annak elkerülése érdekében, hogy az árvíz a lakásban és a szivárgó csatlakozásokban elkerülje a fűtőkészülékek telepítésének eljárását és szabályait. Megmondjuk, hogyan telepítsünk egy fűtőtestet.

A radiátorok telepítésének megértéséhez ismernie kell a munkát.

Fűtési radiátorok szerelése

Csővezeték elrendezések

A radiátorok megfelelő beszerelése előtt határozza meg a kábelezés típusát.

A fűtőtestek behelyezési szabályai a fűtési rendszer típusától és az eszközök csatlakoztatásának módjától függően változnak.

A rendszer típusa szerint:

  1. Egycső. Itt a termékek sorba vannak kötve egy csőhöz, amely mind a hőhordozó ellátását, mind a visszatérő áramlását hajtja végre. Ebben az esetben az előző konvektor visszatérő áramlása a következő áramlás, és minden következő csomópont enyhén hűtött hűtőfolyadékot kap;
  2. Twin-Tube. Ebben a rendszerben a termékek párhuzamosan vannak összekötve két cső között: a kínálat és a visszatérés. Ebben az esetben a körülbelül azonos hőmérsékletű hűtőközeget az összes csomópontra szállítjuk;
  3. gyűjtő. Itt van a két korábbi módszer kombinációja: két csővezeték, a táplálás és a visszatérés között egycsöves áramkörök egy konvektorral párhuzamosan kapcsolódnak egymáshoz. Mivel általában sok ilyen áramkör van, ezek a kollektorok kapcsolódnak egymáshoz, ami a kábelezés típusának oka volt.
Egycsöves és kétcsöves vezetékek.

Figyelj! Egyetlen rendszert különböztetünk meg egymástól: egy csöves rendszerben csak egy cső illeszkedik az egyes hőcserélőkhöz, egy kétcsöves csőben két cső van, egy gyűjtőrendszerben, mindkét eszközből két cső érkezik egy gyűjtőcsomóponthoz.

A radiátorok szerelési terve alapvetően különbözik a két- vagy egycsöves rendszer kivitelezésében. Az a tény, hogy az SNiP szerinti egycsöves fűtési radiátorok telepítése bypassot igényel, megakadályozza az áramkör megszakadását, ha az egyik konvektor megtörik.

Rendszergyűjtő vezetékezés.

Kollektor és kétcsöves áramkör esetén az akkumulátorok párhuzamosan vannak csatlakoztatva, és az áramkör nem szünetel. A fűtés radiátor eltávolítása és beszerelése a rendszer leállítása nélkül lehetséges. Ehhez egyszerűen zárja le a hűtőfolyadék bemeneti és kimeneti fúvókáiból beszerelt csapokat.

Figyelj! A kétcsöves és a kollektoros huzalozási rendszereket hatékonyabbá és progresszívabbá teszi, ám áruk magasabb a fűtési rendszer és a szelepek csöveinek köszönhetően.

Akkumulátorcsatlakozási módszerek

A kép egy példát mutat a konvektor átlós csatlakozására.

A vezetékezés mellett a fűtőtest felszerelését a csővezetékhez való csatlakozás befolyásolja.

Három ilyen módszer létezik:

  1. Oldalsó csatlakozás. A szovjet konstrukció házaiban a leggyakoribb, különösen függőleges huzalozással, amikor egy vagy két felszálló a helyiségbe lép, két elágazó cső, amelyhez az egyik oldala csatlakoztatva van, belép a szobából;
  2. Alsó csatlakozás. Ez a módszer jellemzőbb a vízszintes huzalozásra, amikor a vonal a padlózaton vagy annak alján halad, és a készülék az alsó kollektor tengelyhez csatlakozik a fúvókákhoz;
  3. Átlós kapcsolat. Használható az elrendezés mindkét változatában. Itt a szállítófúvóka a termék egyik oldalán lévő felső nyílásba kerül, és a visszatérő a másik oldalon lévő alsó nyílásból jön ki.
Fűtési radiátorok különböző módon történő beszereléssel.

Figyelj! Még vannak olyan viták, amelyeken a bekötési rajz helyes. Elmondható, hogy az alsó csatlakozás a legkevésbé hatékony, míg az átlós módszer a leginkább egyenletesen melegíti a hőcserélőt.

Telepítési szabályok

Fontos, hogy megfeleljen a radiátorok beépítési szabványainak.

A radiátorok telepítése előtt meg kell tanulnod a telepítéshez szükséges alapvető szabályokat és előírásokat.

Vannak olyan szabályok, amelyek inkább jellegzetes jellegűek:

  • Az akkumulátor az ablak alá van szerelve. Az ablaknyílás központi tengelyének meg kell egyeznie a termék központi tengelyével. Ezzel elkerülhető a vakolat és a kondenzáció az üvegen;
  • Kívánatos, hogy a bemeneti csöveket enyhe előfeszítéssel helyezzük el a víz mozgása felé. Ez megakadályozza a levegő bejutását és felgyülemlését a fűtőegységben, és ezzel összefüggésben a hőátadás elvesztését.
Az eszközöket lehetőleg az ablakok alatt kell elhelyezni.

Szigorúbb szabályok is vannak:

  • Az ablakpárkánynak nem szabad teljesen lefednie az akkumulátort, különben a konvekciós áramok nem fűtik az ablaküveget, ami ablaktörlést és páralecsapódást okozhat az ablakpárkányon;
  • A konvektor tetejétől az ablakpárkáig tartó távolságnak legalább 5 cm-nek kell lennie;
  • A termék aljától a padlóig terjedő távolság nem lehet kevesebb 5 - 10 cm-nél;
  • Legalább 4 cm-es rés legyen a készülék hátsó falának és a falnak;
  • Az ablakpárna legfeljebb fele fedheti le az eszközt.
Telepítési szabályok

Figyelj! Ezen távolságok betartása lehetővé teszi a légáram normális konvekcióját és keringését, ami a jó hőátadás előfeltétele.

Az akkumulátor telepítése

Tekintsük a munka sorrendjét.

Ha ön maga szeretné telepíteni egy fűtő konvektor, akkor ismernie kell a munka sorrendjét:

  1. Zárja le a tápvezetékeket, majd szüntesse meg a régi készüléket;
Zárja le a csapokat, és szüntesse meg a régi akkumulátort.
  1. Jelölje fel az új termék tartóelemeinek rögzítési pontjait;

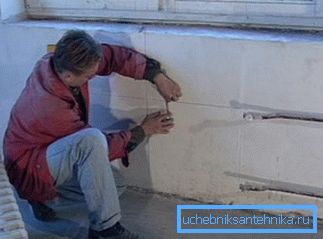

A jelölés elkészítése.
  1. Rögzítse a konzolokat a falhoz dugókkal vagy horgonycsavarokkal;
A jelölés szerint a konzolokat rögzítjük.
  1. A terméket a konzolon rögzítjük, ellenőrizzük a geometriát a szint segítségével: szigorúan vízszintesen kell állni torzítás nélkül;

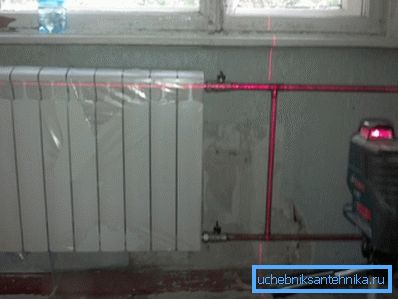

Kihúzza vízszintesen a szintet.
  1. Összeszereljük az armatúrát: szereljük be a szelepet és a szelepet a termikus fej alá, valamint a Mayevsky szelepet a levegő szivattyújához;
Szereljen szelepeket és csapokat.
  1. Csatlakoztassa a csöveket a főcsőből a hőcserélőbe.
Csatlakoztassa a fűtővezetéket a hőcserélőhöz.

Figyelj! Az öntöttvas radiátorok szerelése komolyabb előkészítést igényel és a rögzítő szerelvényeket választja, mivel tömegük sokszor meghaladja a modern alumínium vagy bimetall analógokat.

következtetés

A fűtőberendezések cseréjét és felszerelését komolyan kell venni, mivel ezeknek a munkáknak a minősége határozza meg a ház kényelmét. A helyes telepítéshez kövesse a telepítési utasításokat és az elfogadott szabványokat. A cikk végén található videó segít elkerülni a munkád során elkövetett hibákat.
