Fűtőtestek telepítése egy lakásban: hogyan szereljük fel a

A fűtési rendszer minden otthon egyik legfontosabb mérnöki hálózata. A helyesen behelyezett radiátorok és csövek mennyisége a helyiség hőmérsékletétől és a hűtőfolyadék hatékonyságától függ. Ha a javítás során úgy dönt, hogy pénzt takarít meg, és a fűtőtesteket a saját kezével a lakásba telepíti, akkor segítségre lesz szüksége részletes utasításokkal, amelyeket alább talál.

Az akkumulátor telepítése felelős eljárás.

edzés

Mielőtt kiválasztaná, megvásárolná és telepítené a fűtőtesteket egy lakáshoz, alaposan fel kell készülnie.

Először is, tudnia kell, milyen fűtési rendszert alkalmaznak otthonában.

A modern mérnökök két fő fajtát ismernek:

  • egycsöves fűtési rendszer otthon - jellemző a legtöbb városi lakások a régi épület kapcsolódik a központi hűtőközeg ellátási rendszer (bár vannak kivételek);

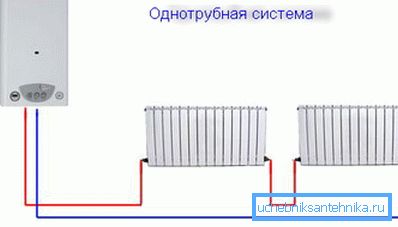

Egycsöves fűtőkör
  • kétcsöves - gyakoribb a modern otthonokban, egyedi kazánokkal.
A radiátorok két csőhöz való csatlakoztatásának diagramja

Figyelj! Az ellátóvezetékek számától és a tartozékok beszerzésének igényétől függően: szerelvények, szűrők csövekhez, szelepekhez és így tovább. Ezért, ha helytelenül azonosítottad a rendszert, lehet, hogy nem elég részletek, vagy sok extra marad.

műszerek

A radiátorok telepítésének javítása érdekében a következő eszközöket kell használni:

  • nyomatékkulcsok, amelyekkel pontosan adagolhatja az erőt a hajtások meghúzása közben;
A fotónyomatékkulcsokon
  • tömítőanyagok, amelyek megakadályozzák a szivárgást a csövek elemeiben.

Szükséges szerelvények

Nézzük meg részletesebben, hogy milyen további részletek szükségesek a radiátorok mellett:

  1. kitérő. Egycsöves csatlakozó rendszerrel. Ez egy cső, amely összeköti a csővezeték bejövő és kimenő részeit, megkerülve az akkumulátort. Ez lehetővé teszi a hűtőfolyadék egyenletesebb áramlását, és lehetővé teszi a sérült radiátor cseréjét vagy javítását anélkül, hogy megállította volna a teljes fűtési hálózat működését.
  2. megállapítások. Ezek közé tartoznak az adapterek, a pólók, a csatlakozások, a szögek és így tovább. Számukat és fajtáikat a lakásvezetékek kialakításának függvényében és a telepítésükben használt rendszer alapján határozzák meg.

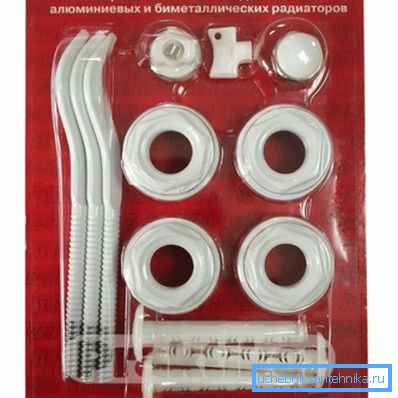

    Az elemekhez tartozékokat a készletben lehet értékesíteni

  3. szelepelrendezéseket. Ha nincs elegendő tapasztalata a fűtési hálózatok telepítésében, célszerű megvásárolni a radiátoros csövek összekötésére használt szabványos csapokat. Az automatikus vagy gömbcsapokkal rendelkező, korszerű rendszerek nehezebbek telepíteni, és bizonyos ismeretekre és tapasztalatokra van szükség a telepítőtől. A vásárlás során ellenőrizze, hogy a szálparaméterek és a szelepek, csövek és radiátorok mérete megegyezik-e.
  4. Szerelőelemek. A design függ az Ön preferenciáitól, azonban figyelembe kell venni az akkumulátor kialakítását is. Például az öntöttvas termékekhez tartósabb kampókra van szükség, mint az alumínium esetében.
Az elemek telepítésére szolgáló tartók fajtái

Tipp A tüskék és horgonycsavarok kiválasztásánál emlékeztetni kell arra, hogy nem csak a radiátor súlyát, hanem a vízmennyiséget is át kell mérni. Vigyázzon a biztonság jelentős mértékére.

  1. Levegőszelep (Mayevszkij daru). Ez a szükséges elem a radiátor felső részére van felszerelve, és a levegődugók eltávolítására szolgál, amelyek a hűtőfolyadéknak a rendszerbe történő öntése után keletkeznek.

A telepítési hely megválasztása

Ne feledje, hogy a gravitációs fűtési rendszert (ahol a folyadékáramlást nem a szivattyú szervezi, hanem a hűtőközeg hőmérsékletének és nyomásának változása miatt) a felmelegedő folyadéktól a kimenetig lefelé irányuló lejtővel kell felszerelni, különben az elemek folyamatosan levegődugókat képeznek.

A radiátorok telepítésének legáltalánosabb helye ablaknyílás alatt van, mivel ezek a hideg levegő forrásai. A fűtőtestet úgy kell elhelyezni, hogy a középső része az ablakblokk középpontjába kerüljön. Ez a követelmény azonban nem szükséges, azonban az ilyen módon beszerelt akkumulátor szervesnek tűnik a helyiség belsejében.

Az akkumulátor legjobb helye az ablaknyílás alatt van.

A következő feltételeket szigorúan be kell tartani:

  • a hűtőfolyadéknak a radiátorhoz vezető csövei 0,005 és 0,01 közé esnek (ez azt jelenti, hogy a vízvezetéktől való eltérés a csővezeték minden egyes mérőjéhez képest 5 mm);
  • az alsó peremtől a padlóig tartó legkisebb távolság 10 cm;
  • a radiátor felső részétől az ablakpárkányig tartó legkisebb távolság 10 cm;
  • a fal és az akkumulátor közötti minimális távolság 5 cm.

Ezek a számok azért fontosak, mert természetes légáramlást (keverést) biztosítanak a helyiségben. Emellett ne felejtsd el megfigyelni a függőlegeseket és a horizontokat az akkumulátor csatlakoztatásakor.

A radiátor felszerelési terve

Tipp A fűtési rendszer hatékonyságának növelése érdekében a fűtőtest mögötti falon ragasztózhat egy hőreflexiós anyagot tartalmazó lapot, vagy egy speciális, alacsony hővezető tényezőjű anyaggal fedheti le a felületet.

Szerelőelemek

Minden modern radiátor szekcionált. Számuk az akkumulátortól és a fűtött helyiségtől függ. A teljesítmény számításának témája ebben az anyagban nem lesz figyelembe véve, de tudnia kell, hogy 1 m2-t egy konzolnak kell támogatnia.

Ezeket a megfelelő vastagságú vasrudakatól függetlenül vagy egy boltban vásárolhatják. Gyakran a modern alumínium, acél vagy bimetál radiátorok a készletben már vannak olyan részek, amelyekkel felszerelik.

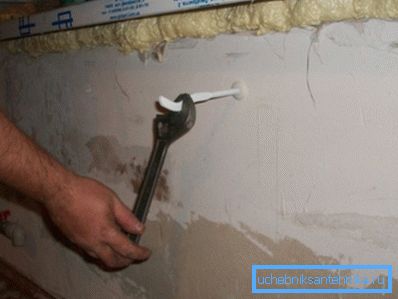

A tartóelemek felszerelése a radiátor számára fontos munkafázis.

A szerelési hardver a következőképpen épül fel:

  • a lyukak helyének jelölése (minden egyes horognak az elemek között kell lennie);
  • lyukakat fúrnak (itt ügyelni kell arra, hogy a fúró egyik oldalára vagy a másikra ne mozduljon);
  • egy lyukba helyezünk egy dugót, amely után a konzol be van csavarva (egyes tartozékokat rögzítenek horgonyokkal: ebben az esetben a tüskéket nem használják).

Figyelj! A munka ezen szakasza talán a legfontosabb, hiszen magatartásának helyességétől függ, hogy az akkumulátor megfelelően "leesik" az adott helyre.

felszerelés

A munka megkezdése előtt állítsa le a fűtőkört, és távolítsa el a hűtőfolyadékot. Ehhez olyan darukat kell kiszolgálni, amelyek a lakásban találhatók (ha az otthona egyéni fűtési rendszerrel van felszerelve), vagy az alagsorban (központi fűtéshez való csatlakozás esetén).

Ezt követően tanácsos ismét ellenőrizni a rögzítőelemeket a falon. Ez a víz vagy lézer szint. Ne feledje, hogy egy görbebe helyezett akkumulátorban a hűtőfolyadék helytelenül áramlik, ami egyenetlen melegítést és a vízben oldott sók lerakódását eredményezi.

Akkumulátorcsatlakozás csővel

Maga a telepítési folyamat nem nehéz:

  • a telepített termék felszabadul minden olyan dugaszról, amely megakadályozza a por belépését a fúvókákba;
  • a felső részen fix Mayevszkij daru;
  • egy bypass kapcsolódik (ha egycsöves fűtési rendszert használnak);
  • az akkumulátort a tartókon rögzítették és a csővezetékkel rögzítették.

A csatlakozás speciális hüvelyek - sgonok segítségével történik, amelyeket a csöveken előre forgatnak. Az ízületeket vontató és szilikon tömítőanyaggal lezárják. A gázhegesztés tapasztalatával hegeszthet csöveket (ez a módszer nem alkalmas az összes radiátorra).

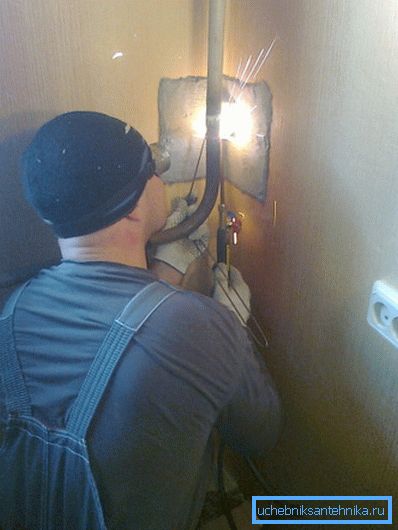

A gázhegesztés megbízható, de időigényes módja a radiátorok felszerelésének

Tipp Ha alumínium vagy acél elemeket telepít, javasoljuk, hogy ne távolítsa el őket a csomagolásról az építés és a szerelés végéig, hogy elkerülje a felület károsodását.

Az elemek telepítésének végén a fűtési hálózat úgynevezett krimpelésére kerül sor. Ehhez speciális eszközre van szükség, amelynek ára elég nagy ahhoz, hogy egyetlen művelet érdekében megvásárolja. Ezért tanácsos segítséget kérni a házaktól vagy a szakosodott cégtől.

következtetés

A ház fűtése nem csak a kiválasztott modelltől és a fűtőtestek telepítésétől függ. Számos más árnyalatot kell figyelembe venni: a hűtőközeg összetételét, a termosztátok jelenlétét és így tovább. Részletesebben az éghajlati felszerelés telepítéséről az alábbiakban található videóból tanulhat.
