Fűtővezeték radiátorok: típusok és jellemzők, háztartási
A modern piacon található különböző helyiségek fűtési berendezései sokszínűséget mutatnak a sokféleségben, most már szinte minden ízléshez és költségvetéshez könnyen megtalálhatja termékeit. Mindazonáltal a saját kezű fűtőtestek csövekből állnak, napjainkig. Ezek a szerkezetek hegeszthetők vagy előgyártmányozhatók, ennek a gyártásnak különböző fémeket használnak, és a formákhoz hasonlóan minden a mester képzeletétől függ. Mindezen finomságokat tovább fogjuk vitatni.
Melyik fém jobb
Először is megjegyezzük, hogy ilyen típusú szerkezetek mind hőátvitelre, radiátorok működésére és hőt vásárolni, ha a csőrekesz közvetlenül egy kazán vagy kemence égéskamrájába van felszerelve.
Ráadásul egyes modellekben folyékony hűtőfolyadék helyett fűtött gázt használnak, például radiátor kéményt.
- Az acélcsövek a radiátorok számára méltán tekintettek ennek a piaci szektor vezetőinek. Természetesen az acél hőteljesítménye nem olyan magas, mint az alumínium vagy a rézé, korrózióra érzékeny, rendszeres karbantartást igényel. De ezek a hiányosságok többet ellensúlyozzák a megfizethető ár, valamint a különböző típusú és méretű. Ráadásul a szokványos vasfémek főzése sokkal könnyebb, mint a szín.
- Rozsdamentes acél ritkán használatos ilyen szerkezetekhez.. Eltekintve attól, hogy költsége, enyhén szólva, messze van a költségvetéstől, az argonhegesztést rozsdamentes acél forrasztására használják, és nem minden profi hegesztő dolgozhat vele.
Fontos: a horganyzott vas ebben az esetben egyszerűen nincs értelme használni. A hegesztési folyamat alatt egy vékony horgany bevonat egyszerűen ég. Ennek eredményeképpen a már gyenge hegesztést tovább befolyásolja a korrózió.
- A réz csőrekordok használata csak a ház körüli rézhuzalok esetében indokolt. A réz hőteljesítmény négyszer akkora, mint a vasfémeké, ezért itt fűtőtest nélküli csövekről beszélhetünk, pontosabban minimális radiátorral. De először is, a réz ára mesésen magas, másrészt ez a fém nagyon igényes működési feltételeket.
- A rézrendszerek olyan finomra tisztított hűtőfolyadékot igényelnek, amely nem rendelkezik szilárd, csiszoló hatású impregnálással.
- Ilyen rendszerekben a szerelvényeknek réz vagy kompatibilis fémek, például bronz, nikkel, króm vagy sárgaréz kell, hogy legyenek. Ráadásul az alumínium és a réz szigorúan tilos kombinálni.
- A rézvezetékek szükségképpen magas minõségû földelést igényelnek, mivel fennáll az elektrokémiai korrózió veszélye.
- A réz lágy anyag, így a rendszer további védelmet igényel, természetesen a takarók és a pajzsok is költségesek.
- A fényképen látható öntöttvas radiátor fűtő csöveket még ipari épületekben és műszaki helyiségekben használják.. De a design súlya sokkal magasabb, mint a háztartási öntöttvas elemeké. Nem esztétikus megjelenés és meglehetősen alacsony hatásfok miatt nem népszerűek.
Tipp: az öntöttvas csőrekeszek tökéletesen alkalmasak az égetőkamrába történő beépítésre. Az optimális hőteljesítmény, az alacsony ár és a hűtőfolyadékkal szembeni szerénység teszi őket vezetővé ebben az irányban.
A csöves radiátorok típusai és jellemzői
Mindezekből világossá válik, hogy gyakorlatilag nincs alternatíva az acélcsövekre. Bár a saját kezűleg hegesztett szerkezetek megjelenése nagyon középszerű, de egy garázsban, egy üvegházban vagy egy dákában nagyon alkalmasak, és az önszerelésre vonatkozó utasítások itt nem összetettek.
Az improvizált csőradiátorok típusai

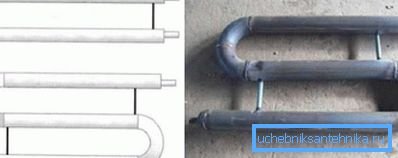

Az ilyen típusú önszerkezetes szerkezetek gyakran serpentinek, vagy regisztráltak. Az első beállítása a címben. A fémcső kígyó alakú, majd a csatlakozó csövek és bizonyos esetekben a rögzítőszalagok hegesztve vannak.
Az egész hajlított radiátor természetesen jelentős előnyökkel rendelkezik a hegesztett szerkezeteknél. De egy acélcső hajlításához egy speciális csőhajlítóra vagy legalább egy gázégőre van szükség. A többlet csőátmérője általában nem haladja meg az 50 mm-t. Ezért a nagyobb teljesítményű rendszereknél szokásos a regiszterszerkezetek használata.
Nincs korlátozás a cső átmérőjére a radiátorhoz a nyilvántartási rendszerben. A leggyakrabban használt sima, kerek, 32-150 mm átmérőjű csövek.
A szakaszok kétféleképpen kapcsolódhatnak: egy sztringben vagy egy oszlop formájában. A csatlakozási szál valójában csak a tekercstől függ, ha összekötő csövek vannak. Ellenkező esetben ugyanaz az állandó kígyó.
Az oszlopcsövek párhuzamosan vannak csatlakoztatva. Vagyis a vízszintesen szerelt, nagyobb átmérőjű szakaszok mindkét oldalon függőleges csomókkal vannak összekapcsolva. Ez hasonlít egy hagyományos gyári radiátorra, csak fejjel lefelé.
Az ilyen önbeállított regiszterek mind az egycsöves, mind a kétcsöves rendszerekhez csatlakoztathatók. A rendszer típusa műszaki jellemzői nem tükröződnek. Ezek a nyilvántartások, nagy átmérőjük és minimális hidraulikus ellenállásuk miatt, a legjobb a természetes hűtőfolyadék-fűtési rendszerekben.
De ne felejtsük el, hogy a természetes rendszerek a vízáramlás irányába merőlegesek, kb. 5 mm / 1 méter hosszúak.
Fontos: hegesztőgép, csiszológép és egyéb segédeszközök jelenléte esetén könnyű a hőkezelő radiátorokat is egy csőből összeállítani a saját kezével és körkörös kivetítéssel. Természetesen itt a hidraulikus ellenállás valamivel magasabb lesz, de az 50 mm-nél nagyobb keresztmetszetű csöveknél ez a hiba nem jelentős.
Mind a saját készítésű, mind a gyárilag tervezett termékek finom vagy "tollazat" széles körben használják. Ebben az esetben kérdéses, hogy a fémcsíkok vagy lemezek sima csövön vannak hegesztve. A fémfelület növekedése miatt a termolízis jelentősen megnő. Különösen a kandalló cső radiátora, amely a fotón látható, pontosan ennek az elvnek megfelelően működik.
Számíts ki egy házi csöves radiátort
A hűtőközeg belső térfogatával összehasonlítva a radiátor levegővel való érintkezési területe kicsi, ezért nem szabad magas hatékonyságot várni az ilyen szerkezetekről.
A probléma részben megoldható úgy, hogy keringető szivattyút helyez a rendszerbe. De itt óvatosnak kell lenni, a szivattyúteljesítmény növekedése elkerülhetetlenül külső zajt jelent.
Amint már említettük, a csövek átmérője 32-150 mm, ez nagy mennyiségű hűtőfolyadékot eredményez. Egyrészt a kazán lágyabb, megtakarító üzemmódban működik. De ugyanakkor sokszor szükséges a túlhúzáshoz szükséges energia, és nagyon nehéz ellenőrizni a hőmérsékletet nagy térfogattal.
Annak ellenére, hogy egyszerűen összeállítja az önállóan gyártott csőradiátorokat, vannak még korlátok. Különösen a rendszer hatékony működéséhez a csövek nem lehetnek túl közel. A szabályok szerint a szakaszok közötti távolság nem lehet kevesebb, mint másfél a főcső sugaraival.
Lényegében az ilyen szerkezetek nagyon hosszú csövek, amelyek bizonyos módon meghajlottak annak érdekében, hogy a rendszer kompaktabb legyen. A rácsozott acél radiátorok számának kiszámításához ugyanazokat a paramétereket alkalmazzák, mint a hagyományos acélcsövekre. A táblázatban országos középsávra összpontosított, átlagolt adatok szerepelnek.
De ha a megfelelő asztalok nem állnak a közelben, a másik irányba megy. A hozzávetőleges számításokhoz a szakemberek általában egy egyszerű képletet használnak. Az egyetlen dolog, amit a táblázatokból figyelembe kell venni, az anyag hőátadási tényezője. Minden egyéb adat a helyszínen érhető el.
Előnyei és hátrányai öntött acélszerkezetek
- Talán a legfontosabb előny az ilyen elemek alacsony költsége. De ez csak akkor igaz, ha a hegesztés nem jelent problémát az Ön számára, és mindent tényleg függetlenül fognak tenni. Ha fizetni kell a hegesztő munkáját, egy ilyen radiátor ára megegyezhet egy olcsó kínai alumínium termékkel.
- Az ilyen elemek többnyire sugárzó hőenergiát bocsátanak ki, így az oxigén nem ég.
- Sima felületek sokkal könnyebb kezelni, mint a modern hullámosított elemeknél.
- Az acél könnyedén megmarad az üzemi nyomásnak és nem fél a vízütőktől.
- Az acél háztartási elemek egyenletesen működnek a hűtőfolyadék kényszerített és természetes áramlásával rendelkező rendszerben.
Részben meghatároztuk az ilyen struktúrák hátrányait. Különösen az acél érzékeny a korrózióra, az ilyen elemeket hőálló festékekkel kell festeni, a design nagyon középszerű, és végül a hőátadás sok kívánnivalót hagy maga után.
A jelen cikkben szereplő videó anyagot tartalmaz ebben a témában.
következtetés
A fűtőtestek vagy radiátorok fűtésére vonatkozó döntésnek a helyiség sajátos körülményeitől és típusától függően kell döntenie. Végül is a drága vasöntés nevetségessé válik az ország üvegházában, mint egy házi készítésű acélból készült serpentin, egy luxus fürdőszobában.
