Fűtővíz: csatorna: a csatlakozások jellemzői, a vízvezeték-

A csövek csatlakoztatásának módja a szennyvíz, a vízellátás és a fűtés telepítésekor? Mik a különböző vízvezeték- és fűtőberendezések csatlakoztatásának módjai? Kitaláljuk.

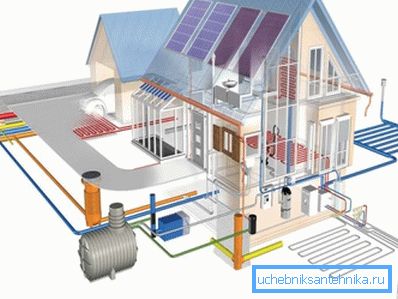

A kommunikációs rendszer modern ház.

kapcsolatok

csatornahálózat

A gravitációs vízelvezetés kétféle módon történhet:

  1. Az öntöttvas csövek dombornyomása. A csengő és a behelyezett cső hengeres része közötti üregeket szerves rostokkal töltik össze, gyantával vagy bitumen impregnálással (cabol), amelyet összeöntéssel tömörítenek, majd az aljzat cementágyával vagy olvadt kénnel van lezárva.

Hasznos: az utóbbi esetben a vegyületet fáklyával, hajszárítóval vagy fúvókásszal végzett melegítés után szétszerelik. Ezt a munkát kézzel végezzük szigorúan szellőző helyiségben, légzőkészülékben vagy gázmaszkban. Az utasítás a kéngőzök kaustikájához kapcsolódik: elégséges ahhoz, hogy teljes légzési bénulást okozzon.

  1. Gömbölyű O-gyűrűvel összekapcsolt csatlakozások. Ezeket a hálózatok (divat) elforgatásához vagy elágazásához szükséges komponensekkel együtt szállítják. Gyűrűtömítések használata:
    • Csövek szürkeöntvényből.
    • VChSHG csövek (a nagy szilárdságú gömbgrafitos öntöttvasból, a szürkétől eltérően, nagy duktilitással és ütőszilárdsággal).

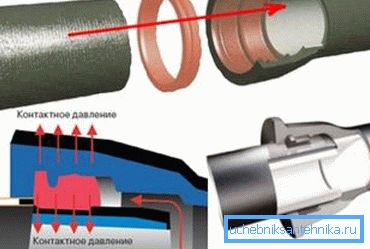

    VFSHG trombita kapcsolat.
      • Termékek PVC-ből és polipropilénből.

      Hidegvízellátás

      Kizárólag a CWS esetében alacsony hőállóságú anyagokat használnak: polietilén és polivinil-klorid. Hogyan vannak felszerelve?

      anyag Felszerelési módszerek
      polietilén A falvastagság legfeljebb 4 mm, a csatlakozás tömörítéssel történik.
      A vastagabb falaknál csavarhúzást használnak. A végeit egy alacsony hőmérsékletű (200-220 ° C) fűtőelem megolvasztja, és egymáshoz nyomódik, amíg a polimerolvadék megszilárdul.
      PVC A ragasztócsatlakozás alatt levő csöveket a szomszédos felületekre tapadó ragasztó alkalmazása után csatlakoztatják.
      Egy alternatív módszer a PVC nyomástávcsövek felszerelésére egy harang alakú csatlakozás a már megismert gyűrűtömítésekkel.

      Fűtés és melegvíz

      A 95 ° C-ig terjedő üzemi hőmérsékletű fűtési és vízellátási lehetőségeket a következő módokon és anyagokban lehet felszerelni:

      • Fekete acélcsövek - gáz, elektromos hegesztés vagy menetes csatlakozások használatával. A szálakat egészségügyi betéttel (lehetőleg festékkel vagy lakkokkal lezárják), vagy polimer anyagokkal - FUM szalaggal vagy szilikon polimer szálakkal.

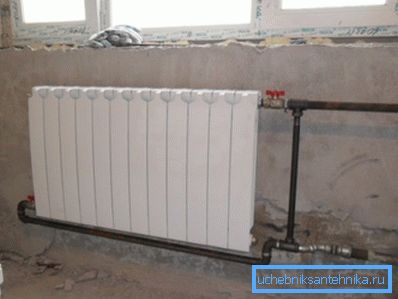

      A fűtőtestet a szálakra szerelik fel.
      • Horganyzott - csak a szálakon. A hegesztés cinkbevonatot éget el, és acél korrózióvédelmet nem okoz.
      • Keresztkötésű polietilén - szerelvények, amelyek egy közös fojtószelep - egy halászcsomó, rögzítő hüvellyel. A csövet egy speciális eszközzel - egy bővítővel feszítik meg, amelyet utána ráhelyeznek; a molekulamemória hatása miatt néhány másodperc múlva megbízhatóan tömörítik az illesztést.

      Érdekes módon: az eszköz ára megakadályozza az anyag terjedését. A belépő szintű modelleknél legalább 10 000 rubel.

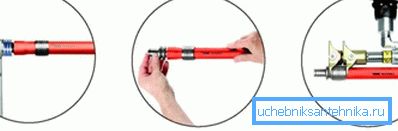

      A térhálósított polietilén felszerelése.
      • Fém-műanyag - tömörítésű szerelvények osztott gyűrűvel és sapkás anyával, valamint sajtolt szerelvényekkel, amelyekben a cső vége egy kézi vagy elektromos fogóval rozsdamentes hüvellyel történik.

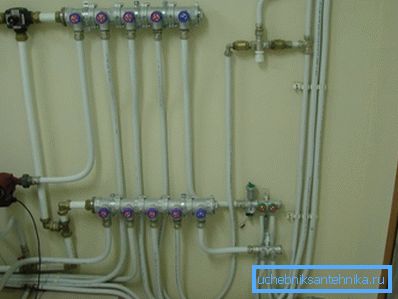

      A fűtési és vízellátási szerelvényeket a kollektoros fűtési rendszer összeállításakor használják.
      • Polipropilén. A polietilénhez hasonlóan az alacsony hőmérsékletű forrasztás is kapcsolódik, de nem a vég forrasztással, hanem az aljzat-szerelvények segítségével. Ezzel együtt nyomószerelvényeket használnak, amelyek nagyon hasonlítanak a tömörítéshez, de rugós klipszel vannak ellátva, hogy megakadályozzák a csatlakozás véletlen szétszerelését.
      • Hullámozott rozsdamentes acél. A legegyszerűbb tömörítő szerelvényeket magas hőmérsékletű szilikon tömítésekkel használja.

      Megjegyzés: csak a legnépszerűbb anyagokat felsoroltuk a fűtésre és a vízellátásra. Nem érünk hozzá drága egzotikus rézhez - egyszerűen azért, mert működési tulajdonságai nem adják az anyagnak különleges előnyeit ugyanazon rozsdamentes acélon, magasabb áron.

      Vízvezeték - és fűtőberendezések csatlakoztatása

      Milyen módszerekkel lehet a vízellátó fűtést és a szennyvízszivattyút?

      csatornahálózat

      A vízvezeték szerelvényekhez való csatlakozáshoz gumi mandzsettákat használnak, amelyek megakadályozzák, hogy ne csak szivárogjanak az aljzatokon, hanem szagokat is.

      Azonban: a mosogatók és mosogatók hullámosított csövei nem igényelnek adaptereket, és szorosan csatlakoznak az 50 mm átmérőjű csatornákhoz.

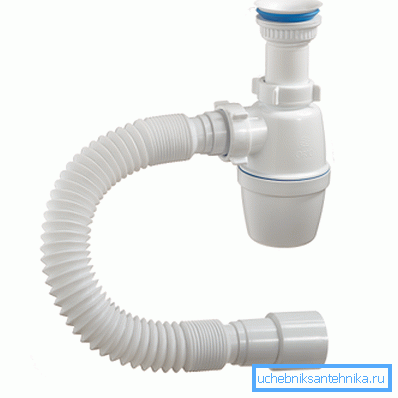

      A szifon a fényképen nem szükséges mandzsetta ahhoz, hogy csatlakozzon a csatornához.

      csapok

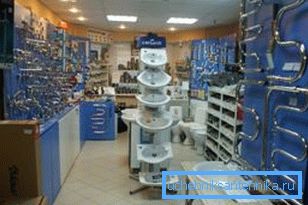

      A fűtéshez és a vízhez való minden felszerelés könnyen megtalálható minden vízvezeték üzletben.

      A keverők csak négyféleképpen csatlakoztathatók:

      1. Keménycsövekre a falra szereléshez szokásos szögeket kell használni.
      2. A rugalmas burkolatok kényszerítik víz alatti csatlakozásokat a fő falon történő rögzítéssel.
      3. A fedélzeti szerelõkeverõk leggyakrabban csõvezetékekhez vannak csatlakoztatva, rugalmas tömlõkkel, lamellás anyákkal.
      4. Néhány elavult termék a pólókkal (halszálkával) ellátott fedélzeti szerelvényhez a szálakkal való összekötésekkel csatlakoztatható a szemöldökökhöz; azonban rugalmas hullámosított rozsdamentes csövet alkalmaznak.

      WC-tálak

      Itt a választási lehetőségek még kisebbek.

      • Leggyakrabban a tartály töltőszelepe a béléscsőhöz csatlakozik egy hajlékony csővel, amelyen csavaranyák vannak.

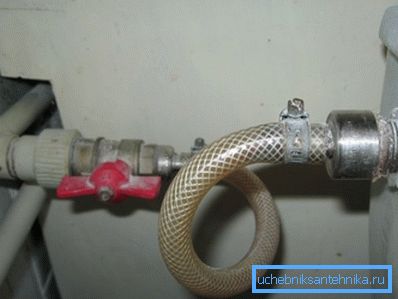

      A gyári beszállítócsövek mellett a hagyományos szerelvényekhez erősített tömlőket is használnak.
      • A süllyesztett tartályok csatlakoztatásához általában olyan kemény bélések használatát célozzák, amelyek szöggel vagy csatlakozással kapcsolódnak a szelephez.

      Radiátorok, konvektorok

      A fűtőkészülékek csatlakoztathatók a tápvezetékekhez:

      1. Radiátor dugókon vagy adaptereken keresztül (például a legtöbb alumínium és bimetál radiátor DU25 szálat tartalmaz, amely a DU20 acél bélés szabványos átmérőjével hagyományos adapter használatát igényli). A dugót vagy az adaptert a hosszú fonal mentén vezetik a radiátorhoz; rántott szorító anyacsavar.
      2. Szoros körülmények között vagy a bélés bal oldali menethez történő csatlakoztatásakor gyakran használják az amerikai nőket - gyorsre szerelhető szerelvények sapkával és gumi tömítéssel.

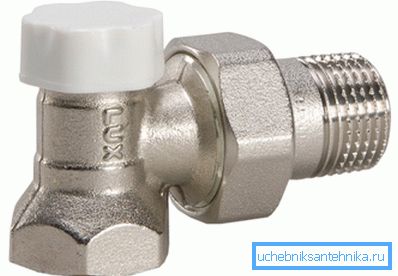

      Egy amerikai, aki az orosz online áruházból származó Terem választékával fojtogatta el.

      következtetés

      Reméljük, hogy miniatűr véleményünk lehetővé tette az olvasó számára, hogy kielégítse kíváncsiságát. Mint látható, az elmúlt években nem volt külön egzotikus a piacon - mindent a vízellátás és a fűtés még mindig lehet vásárolni minden boltban. Mint mindig, a csatolt videó további hasznos információkat is felajánl. Sok szerencsét!
