Gömbcsapok fűtéshez: szerkezeti jellemzők, szerelés és

Minden fűtési rendszer több különböző csomópontból áll, amelyek bizonyos feladatok elvégzésére szolgálnak. De a fűtési szelepek a rendszer legfontosabb összetevői, hiszen segítik a hűtőfolyadék áramlását.

Különféle szelepek széles választékát képviselik a piacon, melyet átfolyás, furatátmérő, névleges és legnagyobb megengedett nyomás, gyártási anyag stb. Jellemez. Mi a választás a piac különböző megoldásai között?

A gömbzáró mechanizmusok szerkezeti különbségei

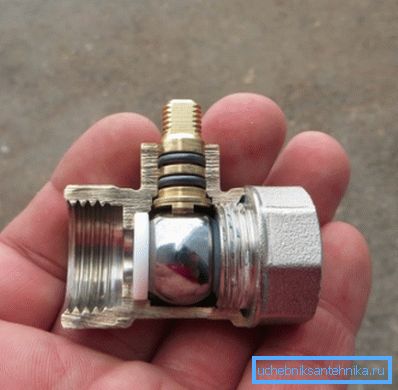

A golyó (tű) szelepek a szelep alakjától függően kapják a nevüket, ami egy golyó, amelynek átmenő lyukak vannak.

A készülék használati útmutatója egyszerű:

• A tengely körül forgó forgás miatt a gömbön lévő átmenő lyuk megegyezik a testen lévő lyukakkal, amelyeken keresztül a hűtőközeg áthalad.
• A szelep további forgása azt eredményezi, hogy a lyukak, amelyeken keresztül a hűtőközeg áthalad, nem esnek egybe, és az áramlás megáll.

Így a fűtési gömbcsapnak két fő munkahelye van: "zárt" és "nyitott". A közbenső pozíciók, amelyeknél a fej meglazult, általában nincsenek megadva.

Az átmenő lyuk konfigurációnak megfelelően a következő típusok vannak megkülönböztetve:

• egyszerű módosítások egy egyenes lyukkal;
• háromirányú módosítás L-alakú lyukkal;
• háromutas módosítások T alakú nyílással.

Fontos: Az akkumulátort a fűtőrendszerből leválasztani, mint egy elzárószelepet, leggyakrabban egy egyenes furattal történő módosításokat használnak.

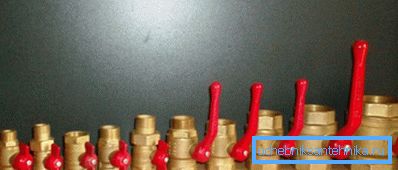

A csatlakozószelepek típusának megfelelően a következő típusok tartoznak:

• Karimás szelepek - mind a háztartásban, mind az ipari rendszerekben alkalmazzák. A karimás szelepek megbízhatóak és tartósak, ezért nagynyomású rendszerek hosszú távú működésére tervezték.

• Csatlakozó szerelvények használt háztartási fűtés. Ezeket az eszközöket a mount tervezési jellemzői miatt nevezik.

A tengelykapcsoló darukat egy adott fűtési rendszerhez választják ki, az átfolyási paraméterek és a hálózat maximális üzemi nyomása alapján.

A kapacitással összhangban a golyóscsapok a következő módosításokra vannak felosztva:

• a szabványos eszközöket legfeljebb 80% -os sávszélesség jellemzi;
• a teljes furatkészülékek teljesen nyitottak és gyakorlatilag nem zavarják a hűtőfolyadék áramlását.

Fontos: A háztartási fűtési rendszerekben a fűtőtestek közötti maximális hőátadás biztosításához tanácsos a teljes furatmegállító szelep felszerelése. Az ilyen nyílt formájú eszközök nem akadályozzák a hűtőközeg előrehaladását.

Kiválasztás a gyártási anyagok típusától függően

A fűtésre szolgáló tűs szelepet nem csak egy adott rendszer jellemzői és paraméterei alapján választják ki, hanem a gyártási anyagok típusától függően is.

A következő fajták vannak a piacon:

• Az acélból készült burkolatokkal végzett módosítások nagy szilárdságúak, nagy mechanikai terhelést mutatnak, de alacsony korrózióállósággal rendelkeznek.

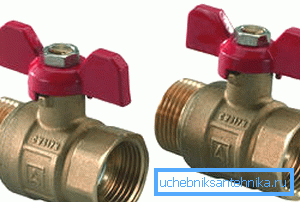

• Sárgaréz vagy bronz módosítások - különböző plaszticitás, és ennek eredményeképpen a mechanikai terhelésekkel szembeni ellenállás. Ezenkívül a sárgaréz és a bór termékek ellenállnak a korróziónak, és ezért a túlzott merevséggel és a hűtőfolyadék agresszivitásával kapcsolatos rendszerekben való alkalmazásra ajánlott.

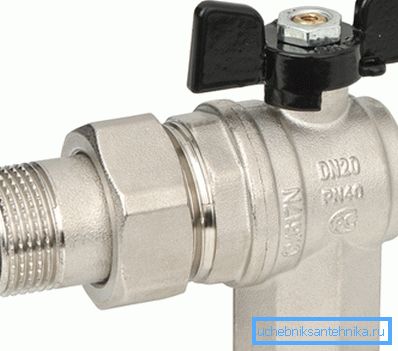

• A rozsdamentes acélból készült termékek módosítása rendkívül ritka és költséges. Az ilyen szerkezetek működési élettartama a leghosszabb a fenti termékek közül.

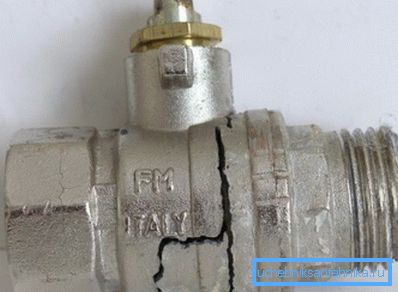

• A szilíciumból készült módosításokat sárgaréz vagy bronz szelepek hamisítványaként alkalmazzák. Az ilyen termékek ára alacsony, de hamar kudarcot vallanak.

A szilícium egy törékeny anyag, amely szó szerint a túlzott mechanikai igénybevétellel és a hőmérsékletváltozás miatt összeomlik.

Nem könnyű megkülönböztetni a szilázs termékek bronzból, de lehetséges. Elég, hogy egy mély karcolást kést vagy file-t csináljon a daru testén.

Ha a karcszalag sárga, akkor réz vagy bronz.

Ha a karcszalag fehér, akkor valószínűleg a termék siluminból származik és nem vásárolható meg.

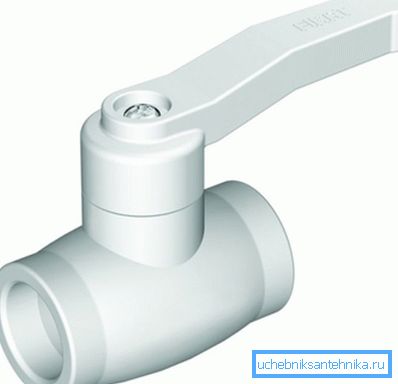

• A polimer anyagokból készült módosítások a szelepek külön kategóriája. Az ilyen csapok fűtésre vannak felszerelve, polipropilén csövekből hegesztéssel szerelve.

A polimer anyagokból készült termékek között jellemző különbség a fémek méreteinél nagyobb méret.

A tartósság szempontjából a polimer csapok gyakorlatilag nem rosszabbak a fémmódosításoknál, mert nem korrodálnak. A polimer szelepek tipikus példái a polipropilén burkolatú szelepek.

Hogy van a Mayevsky daru és mi használják

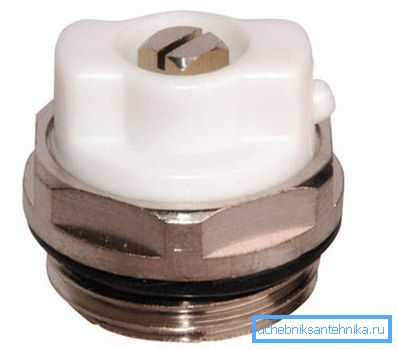

Mayevszkij daru egy golyós típusú légtelenítő. A készülék célja a levegő és / vagy a hűtőfolyadék kibocsátása a rendszer túlnyomásában.

Hagyományosan Mayevszkij daru a fűtőtest felső oldalára van szerelve, ahol csavarként dugják be. Szerkezetileg a termék egy kisméretű alátét, a menet szélén. A tartozék fémmagja műanyag tokba olvad.

A szelepet tengelye körül egy speciális csavarkulcs segítségével vagy egy hornyolt csavarhúzó segítségével forgatják. A felesleges levegőt légteleníti az oldalsó nyíláson keresztül.

A légtelenítésre vonatkozó utasítás semmi bonyolult:

• Csavarhúzót helyezünk a horonyba, vagy kulcsot helyezünk a szárra.
• A saját kezét egy fordulattal az óramutató járásával ellentétes irányban hallja, és sziszegést hallunk - elhagyja a levegőt.
• A légtelenítést a fűtőkészülék nyomásmérőjének bizonyságával kell vezérelni. Ha a nyomás eléri az ajánlott szintet (legfeljebb 1,5-2 bar autonóm rendszereknél), a szelepet az óramutató járásával megegyező irányba zárják.

Fontos: A túlzott levegővel együtt a hűtőfolyadék kiléphet a légtelenítő nyílásból, ezért csavarja le a szelepet úgy, hogy egy kis tartályt tart alá.

Ha a fűtési rendszer összeállításakor kiderült, hogy nem létezik Mayevsky daru, akkor egy hagyományos gömbcsap telepítésével érhető el.

De ez a megoldás számos hátránnyal jár:

• Először is, a szokásos tap a nehézkes lesz, és nem esztétikailag kellemes.
• Másodszor, a szokásos szelepek nem nyújtanak megfelelő kényelmet légtelenítéskor, mivel az ilyen tartozékok kimenete nagy.

Fontos: Mayevsky daru mechanikus típusú légtelenítő, amely közvetlen emberi részvételt igényel a nyomásparaméterek nyomon követésében. A mechanikus eszközökkel együtt a piacon automatikus légtelenítő szelepek működnek, amelyek akkor működnek, amikor a rendszer nyomása meghaladja a megengedett normát.

következtetés

A cikkben felsoroljuk a gömbcsapok fő típusát, valamint a szerkezeti és működési jellemzőket. Most meg tudja hozni a megfelelő döntést arról, hogy milyen típusú megállítószelepekre van szükség ezek vagy más fűtési rendszerek megvalósításához (lásd még a Fűtőrendszer javítása című cikket is - törődünk a fűtési rendszer egészségével).

További hasznos információk találhatók a videó megtekintésében ebben a cikkben.
