Gőzfűtés: a rendszer, a felhasznált anyagok és az elrendezés

Általában a melegvizet melegvízként használják lakossági fűtési rendszerekben, de néha gőzzel helyettesítik. A gőzfűtés rendszerének némileg eltér a hagyományos megoldástól, mert különös figyelmet kell fordítania elemzésére. Csak az árnyalatok ismeretében hozhat létre hatékony projektet, és megfelelően végrehajthatja azt.

A tervezés elemzése

A rendszer jellemzői

Magában a gőzfűtés elég egyszerű:

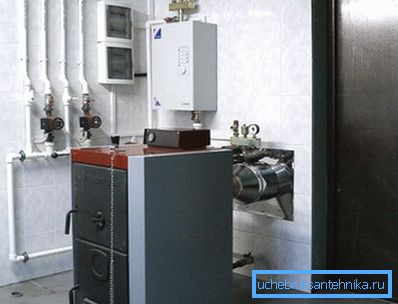

• A kazán vízmelegítőként működik. (elektromos, gáz vagy szilárd tüzelőanyag). Egyes esetekben kemencében egy rendszert lehet felépíteni, de ennek megfelelően korszerűsíteni kell.
• A melegítőben forrni kezd a víz, és nagy mennyiségű gőz keletkezik, amely jelentős nyomás alatt van..

Figyelj! A leggyakoribbak a 100-150 kg / m-re tervezett kisnyomású rendszerek.². A magánházakban is alkalmazható vákuum-gőzfűtés (akár 100 kg / m²), és az iparban néha olyan szerkezeteket használnak, amelyek több mint 600 kg / m-rel képesek ellenállni².

• A gőz belép a csővezetékekbe, amelyeken át behatol a helyiségbe beépített radiátorokba. Itt van a hõ újraelosztása: a csövek fokozatosan lehûlnek, és a környezõ levegõt melegítik.
• Egy bizonyos szint alatti hűtést követően a vizet kondenzátum formájában gyűjtik össze és visszavisszük a kazánba..
• Külön figyelmet érdemel, hogy a gőzből a rendszerből kilépő levegőt egy speciális kipufogócső segítségével küldi ki..

A kondenzvíz visszatáplálásának módjától függően:

• Zárt típusú fűtési rendszerek. Ebben az esetben a hűtött víz közvetlenül a kazánba jut.
• Nyílt típusú rendszerek. A kondenzátum kezdetben egy külön tartályban halmozódik fel, majd a vízmelegítő munkaképességébe pumpálódik.

Előnye és hátránya

Ennek a fűtési módnak számos előnye van:

• A szoba elég gyorsan felmelegszik, mivel a magas hőmérsékletű gőz áthalad a radiátorokon és csöveken keresztül.
• A rendszer meglehetősen kompakt méretű.
• Nem áll fenn a hűtőfolyadék fagyasztásának veszélye a csövekben, ami a vízmelegítés esetén gyakran ütéshez vezet.
• Az elrendezéshez szükséges anyagok költsége viszonylag kicsi.

Másrészt a gőzfűtés nem hátrányok nélkül:

• Először is, a csővezetékek elég gyorsan kopnak nagy nyomás alatt, mert gyakrabban kell javítani és cserélni őket.

Figyelj! Rendszeresen el kell végezni az összes csatlakozás megelőző karbantartását. Ez nemcsak a kényelmed, hanem a biztonságod kérdése is.

• Másodszor, a hűtőközeg erőteljes melegítése megnehezíti a hőmérséklet pontos szabályozását klímaszabályozó rendszereken keresztül.
• Harmadszor, a csövek a gőz áthaladása során meglehetősen hangos hangot adnak. Egy idő után természetesen nem fogod észrevenni, de az első hetekben ez a hang kellemetlen lehet.

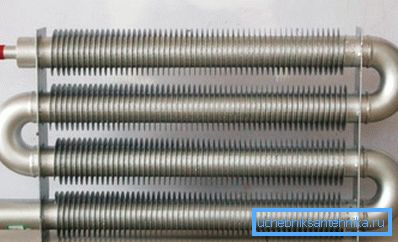

• Végül a nagyon forró csöveket olyan módon kell elhelyezni, hogy minimalizálják a velük való érintkezés kockázatát. A fűtött fémekkel való véletlen érintkezésből származó égések azonban továbbra is elkerülhetetlenek.

Telepítési ajánlások

Elemválasztás

Ha a gőzfűtési rendszert saját kezűleg tervezi megtenni, akkor nagyon óvatosan kell kiválasztania a rendszer összes komponensét.

Felhívjuk a figyelmet a következő pontokra:

• A gőzkazán kulcsfontosságú elem, amely nagyban meghatározza az összes beépített eszköz teljesítményét. A mi célunk szerint a gáz vagy a villamos energia által működtetett kettős áramkörök legmegfelelőbbek. A magánházban a gőzhőmérséklet optimális korlátozása 130 ⁰S.

Figyelj! A tartály állandó vízmelegítésének biztosításához egy szilárd tüzelőanyag-készüléket is vásárolhat, amely pelletek automatikus töltését egy speciális bunkerből teszi lehetővé.

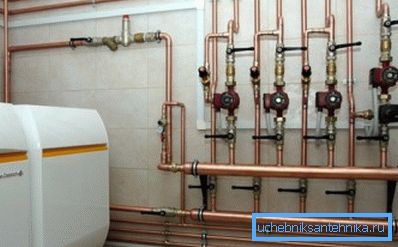

• Csövek mindegyik alkatrész összekötéséhez acélból vagy rézből. A második lehetőség előnyös, mert a réz nem érzékeny a korrózióra, de ebben az esetben a projekt költsége jelentősen megnő.

• Lehetséges, hogy a projektben mind az egycsöves, mind a kétcsöves, a kommunikáció lebonyolítására szolgáló rendszert helyezd el. Az egycsöves elrendezés olcsóbb, azonban jobb, ha külön csővezetéket biztosít a kondenzvíz elvezetéséhez. Így csökkentjük a zajszintet a rendszerben, és könnyebb szabályozni a hőáramlást.
• Ami az elemeket illeti, a klasszikus kialakítású öntöttvas radiátorok, vagy az acéllemezes készülékek tökéletesek a mi célunkhoz.

• Minden egyes fűtőkörhöz kipufogó szelepet kapunk, amely automatikusan beállítja a nyomást a rendszerben.

A gyülekezés színei

Az elrendezés munkája a kazán telepítésével kezdődik.

Az utasítás a következőképpen jár el:

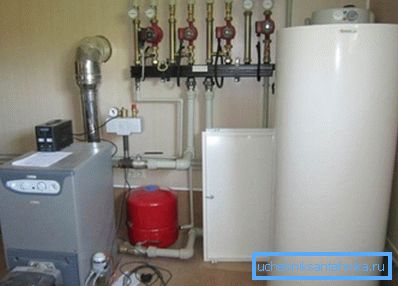

• A vízmelegítőt leginkább az alagsorban vagy a föld alatti helyiségben lehet beépíteni - így a fűtött gőz a termikus erők következtében emelkedni fog a csöveken keresztül. Ugyanakkor a kondenzátum gravitációval visszatér a tartályba.

• A kazán felszerelésének helyisége nem éghető. Egy önálló monolit alapot öntünk a kazán alá, amelyet úgy terveztek, hogy megakadályozza az elmozdulást működés közben.
• A kazán kimenetén fel kell szerelni a gőzszelepet, amely a gőzáram beállítására szolgál.
• A kazán felett általában egy membrán tágulási tartály található. Fő funkciója a nyomáskiegyenlítés a rendszerben.
• Miután létrehoztunk egy rézöt, elkezdtünk csöveket elhelyezni. A tartószerkezeteket zárójelekkel rögzítjük.
• A kiválasztott helyeken lévő falakon fűtőelemeket telepítünk. Mindegyik radiátor felszerelhető két csaptelep segítségével, amely szükség esetén kikapcsolhatja az akkumulátort a rendszerből, ezáltal szabályozva a helyiség levegőjének fűtését.
• Óvatosan zárja le az összes csatlakozást, mert a gőznyomás a csövekben meglehetősen magas lesz.
• Szerelje fel a kipufogószelepeket, amelyek felelősek a felesleges levegő kisütéséhez.

Figyelj! Ha nyitott áramkört használunk, akkor feltétlenül a szivattyút be kell kapcsolni, hogy az elhasznált kondenzátumot a tartályról a kazánra továbbítsa.

• Csatlakoztatjuk a kazánt a csővezetékhez, töltjük fel vízzel és végezzünk egy próbaüzemet. A vizsgálatok során nyomon követjük a nyomást mérő nyomásmérőt, és nyomon követjük a szivárgások megjelenését az ízületeken.

következtetés

A fentiekben ismertetett gőzfűtési rendszerek (egy vagy két áramkörrel, nyitott vagy zárt ciklusú) maximális hatékonyságot mutatnak a magánházakban és a házakban.

Ez a kialakítás önállóan megvalósítható, de ha nincs tapasztalata a hőtechnikai munkálatok elvégzésében, akkor jobb, ha a szakemberek a probléma megoldásában részt vesznek, legalábbis a tervezési szakaszban. És az egyes műveletek végrehajtásának árnyalataiban a cikkben szereplő videó segít megérteni.
