Gravitációs fűtési rendszer: a készülék jellemzői

A gravitációs fűtési rendszer nagyszerű kis családi házak kivitelezéséhez. Munkája a meleg és hideg víz cirkulációján alapul, ami a hőmérsékletkülönbség miatt csővezetékben van, és nem igényel további szivattyúberendezést.

Annak érdekében, hogy az egész folyamat pontosan és kudarcok nélkül történjen, bizonyos feltételeket kell teljesíteni, amelyeket ebben a cikkben figyelembe fogunk venni.

Működési elvek

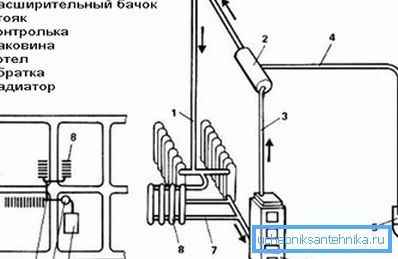

A vízfűtés több lépcsőben valósul meg:

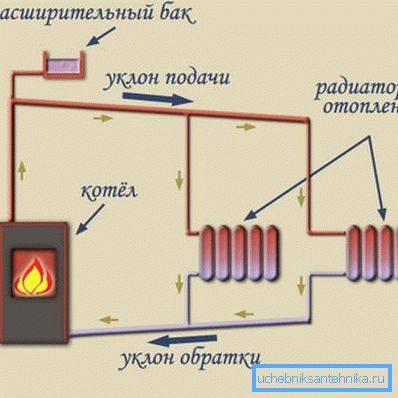

• A kazánban felmelegszik és a rendszer legmagasabb értékére emelkedik. Ez a fizika elemi törvényeinek köszönhető, amelyek leírják, hogy a melegített anyag könnyebb, mint a hideg.
• Ezután lehűlni kezd, és a fűtőtestekbe süllyed, és a helyiségben elosztja a hőt.
• Teljesen lehűlve a folyadékot a lefolyó csövekbe vezetik be a kazán bemenetébe, majd a ciklus megismétlődik.

felszerelés

A működésének látszólagos egyszerûsége ellenére a gravitációs fûtés megköveteli bizonyos feltételek teljesítését teljes körû munkájához:

követelmények

1. Annak érdekében, hogy a hűtőfolyadék sebessége a csöveken keresztül haladjon a szükséges szabványoknak megfelelően, a kiömlő és a kazán bemenet közötti hőmérsékletkülönbségnek legalább 25 ° C-nak kell lennie. Vagyis minél több radiátor van a helyiségben, minél gyorsabb a víz, annál gyorsabban mozog a víz a rendszerben.
2. A fűtőegység fűtési részének szintjének a házban lévő radiátorok központi tengelyének szintje alatt kell lennie, hogy a hűtőfolyadék szabadon áramolhasson a kazán bemenetére.

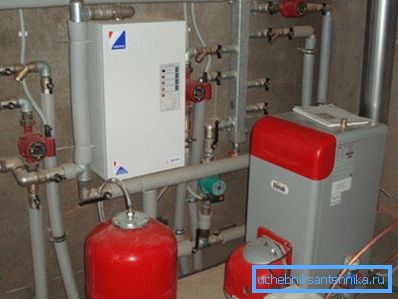

Tipp: javasoljuk, hogy a kazánt a gödörbe vagy az alagsorba telepítse. Ez biztosítja a hűtött folyadék megfelelő beáramlását.

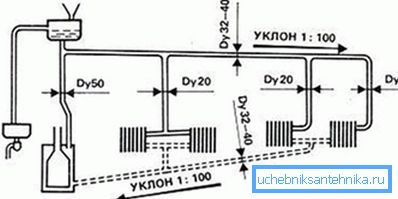

1. A hűtőfolyadék mozgásának átlagos lejtését 1: 100-ban kell megfigyelni.

1. A fűtőtesttől a legközelebbi radiátorig tartó távolság nem haladhatja meg a harminc métert, mivel a folyadék mozgása ellenáll.

Tipp: a fűtési rendszer megbízható működéséhez ajánlatos megfigyelni a tizenöt méteres radiátor helyétől való távolságot. Ez biztosítja a csövek hidraulikus ellenállásának sikeres leküzdését bármilyen anyagból.

1. A hidraulikus ellenállás kompenzálásának további feltétele a csövek átmérőinek minimális követelményeinek való megfelelés. A különböző szakaszok optimális méreteinek leírása így néz ki:

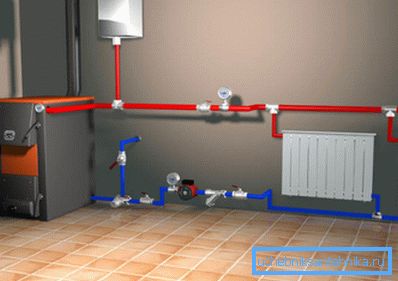

1. Az egész szerkezetet szükségszerűen folyadékkal kell tölteni.. A szintjének szabályozásához a rendszer legmagasabb pontjain egy speciális tartályt kell felszerelni, amely tartalmazza a szükséges vízforrást. A felső részhez egy leeresztő cső van csatlakoztatva, amely lehetővé teszi a túlzott hűtőfolyadék túlmelegedését, és a túlfolyó túlzott kiterjedését a csatornarendszerbe.

Népszerű programok

Nem könnyű felszerelni a fűtési rendszert a hűtőfolyadék gravitációs mozgásával. Ehhez figyelembe kell venni otthoni és egyéb fontos tényezők sokféle tervezési jellemzőjét (olvassa el a cikket Gáztüzelés egy lakásban: hogyan válhat függetlenül a közművektől).

Tipp: ha a legkisebb kétségei vannak a saját képességeivel kapcsolatban, akkor jobb, ha felveszi a kapcsolatot a szakemberekkel, mert a design telepítése során elkövetett hiba ára jóval magasabb, mint a munka költsége.

Az önáramló fűtési rendszerek az alábbi megvalósítási tervekkel rendelkezhetnek:

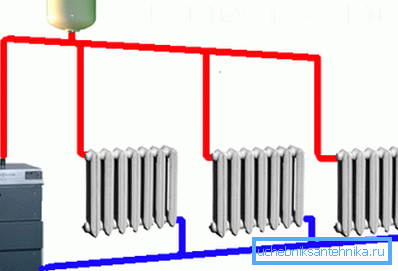

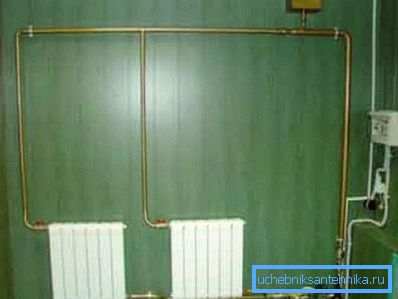

1. A legelterjedtebb és legegyszerűbb kialakítás a tervezés, amely magában foglalja a helyiség tetején lévő ellátócsatorna elhelyezését és a visszatérő csövet - az alján.

1. Ha a padló szintjén nagyszámú akadály van, akkor a hűtött folyadékot visszavezető csövek a szállítóvezeték közelében helyezkednek el.

1. Olyan területeken, amelyek nem hajlamosak a súlyos fagyra, a fűtési rendszer elemeinek következő elrendezése alkalmas lehet:

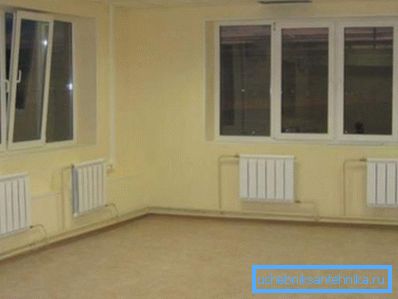

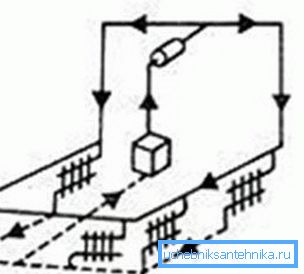

1. A kemény télen elhelyezkedő kis házak esetében a jobb elrendezés megfelelő, figyelembe véve a radiátorok elhelyezkedését a külső falak ablakai alatt.

következtetés

A hűtőfolyadék természetes áramlását feltételező fűtőrendszer további berendezések felszerelése nélkül, ami a költségcsökkentést befolyásolja. Ugyanakkor emlékeztetni kell a tervezési nehézségekre is, amelyek figyelembe veszik az épület valamennyi mérnöki jellemzőjét. Ez az egyetlen módja annak, hogy biztosítsa az egész szerkezet hatékony működését (lásd még az Alternatív Fűtőberendezések - Gázmelegítők a Nyaralóházhoz című cikket).

A videó további anyagot adott a témában. Sok szerencsét tervezünk és telepítünk!
