Háromutas szelep a fűtéshez: cél, eszköz, az alkalmazás

Fűtési rendszerek, különböző szelepek és szabályozószelepek beszerelésére, valamint a vízvezeték-szerelés sikeres felszerelésére saját kezűleg szükséges megérteni. Szeretnénk figyelembe venni az ilyen szelepek egyik leginkább funkcionális típusát - egy háromutas szelepet.

Multiport daruk

eszköz

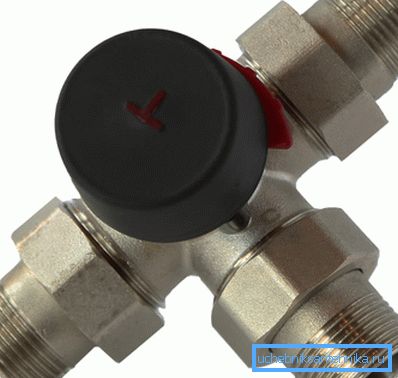

A háromutas szelep T-alakú elágazó csövek reteszelő és beállító mechanizmussal. A készülék két bemenettel és egy kimenettel rendelkezik, és ellenkező irányban - egy bemenettel és két kimenettel.

A bemeneti bemeneteket A és B betűkkel jelölik, a kimenet pedig AB.

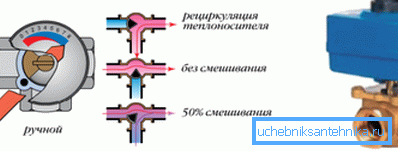

A reteszelő mechanizmus három pozícióval (három fordulattal) rendelkezik:

1. Az első helyzetben a víz belép az A bejáratba, és kifelé az AB kijáratból, míg a B bejárat teljesen le van zárva;
2. A második helyzetben a víz a B bejárattól az AB kimenetig mozog, és az A bejárat teljesen le van zárva;
3. A harmadik helyzetben a víz az A és a B nyílásokba áramlik, és az AB kimeneten két patak keverékét kapjuk.

Figyelj! A felsorolt ​​rendelkezések igazságosak a modellek módosításához. A kizárólag áramváltókra szánt termékeknek nincs harmadik helyzete.

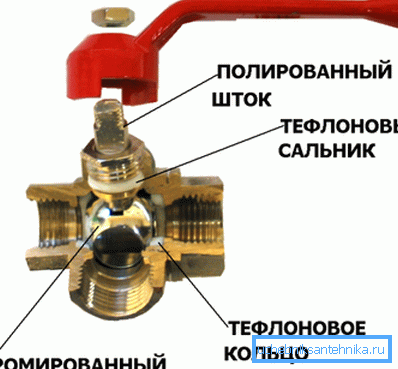

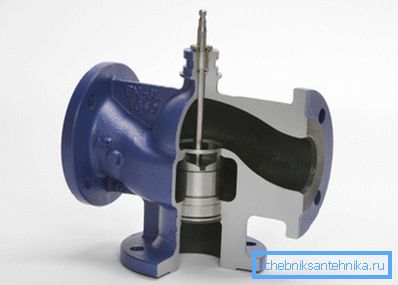

A reteszelőmechanizmus különféleképpen rendezhető:

• BALL. Úgy tervezték, hogy a szálakat az egyik csatorna átfedésén keresztül váltja át. A beállítások rosszak;
• forgó. Ezt a beállítást használja, mivel lehetővé teszi a csatorna zökkenőmentességét;

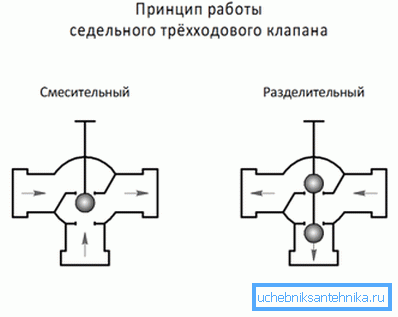

• nyereg. Lehet, hogy mind a reteszelés, mind a beállító szerkezet.

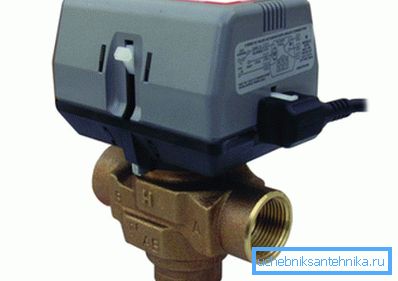

A mechanizmust kézi vezérléssel vezérlik fogantyúval (kézi kerékkel) vagy elektromos hajtással. Szervókkal ellátott termékek beépíthetők automatikus vezérlésű rendszerekbe.

Figyelj! Annak ellenére, hogy ilyen fontos funkciót és bizonyos nélkülözhetetlenséget biztosít, az eszköz kialakítása meglehetősen egyszerű, ezért alacsony az ára.

Cél és funkciók

A háromutas szelep három funkciót képes ellátni:

1. Hűtőfolyadék áramlásának keverése. Akkor használják, amikor a visszatérő áramlást a táplálékba kell keverni, hogy az előremenő hőmérsékletet alacsonyabb hőmérsékletű áramkörökre csökkentse, vagy a kazán teljesítményének megváltoztatása nélkül állítsa be a radiátorok teljesítményét;
2. Egy adatfolyam két csatornára való felosztása. A felmelegített hűtőfolyadékot a melegvíz rendszerbe vagy tartályba, kazánba stb.
3. A hűtőfolyadék irányának átkapcsolása. Ezt akkor használják, amikor több készülék együtt dolgozik ugyanabban a rendszerben, és az áramkör újraáramlási módba kapcsol.

Vegye figyelembe az egyik leggyakoribb esetet: a fűtőkazán csatlakoztatva van a radiátor vezetékhez és egy fűtött padlógyűjtőhöz. Mint ismeretes, a radiátorok hőhordozója körülbelül 70-95 ° C hőmérsékletű, míg a meleg padlók meleghűtője 40-50 fok felett nem melegszik fel.

Ha csökkentjük a hűtőközeg hőmérsékletét, akkor a radiátorok nem működnek megfelelően, és a ház hideg lesz. Ha forró vízzel szolgálunk a meleg padlón, kellemetlen lesz a padlón járni. Mit tegyünk?

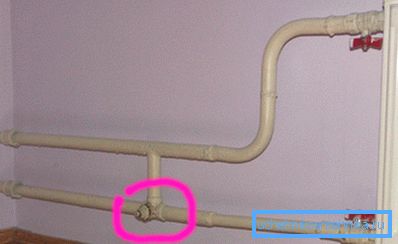

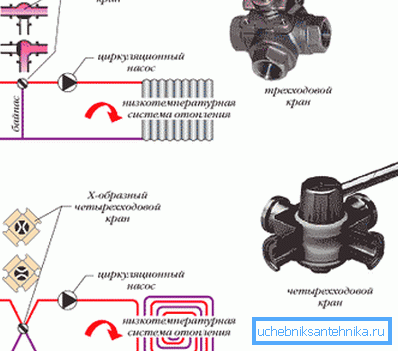

Ez az, ahol a háromutas szelep hasznos. A visszavezető csővezeték egy háromszintű szelepet tartalmazó meleg padló megkerülésével van ellátva, amely a keverési üzemmódra van beállítva.

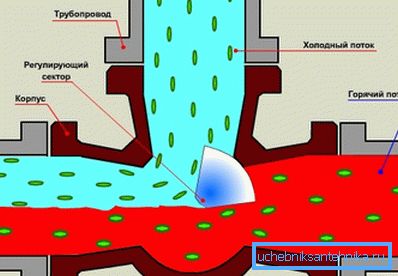

Ennek eredményeképpen a visszatérő áramból hideg áramot keverünk a forró vízáramba, és a kapott vízsugár hőmérsékletét a szükséges 40-50 fokig átlagoljuk. Ha kívánja, a szárny helyzetének beállításával növelheti vagy csökkentheti a hőmérsékletet a padló kontúrján.

Egy másik példa a radiátor átkapcsolása ugyanúgy. Ha a csaptelep a keverési helyzetben van, akkor a radiátor hőmérséklete alacsonyabb lesz, mint a hűtőfolyadék hőmérséklete a kazánból, míg a többi eszköz kevesebb hűtött vizet kap.

Ha bekapcsoljuk a fogantyút és kikapcsoljuk a bypassot, akkor a radiátor teljes kapacitással működik. Ha ki kell kapcsolnunk a készüléket, akkor egyszerűen a szelepet állítsuk le a visszacsapódás módjában, és nyitjuk meg a bypass-ot, és kapcsoljuk le a szelepet a radiátor bemenetén. Ezután a hűtőfolyadék áramlik az akkumulátor körül.

  Figyelj! Lehetőség van egy négyutas szelep használatára, amelyhez nem szükséges megkerülés.

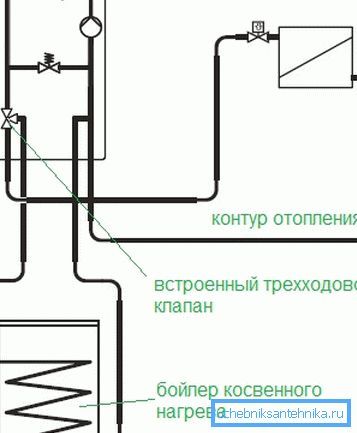

Végül az utasítás lehetővé teszi egy többutas szelep használatát párhuzamos működő kazánok, kazán és közvetett fűtőkazán, vízellátással a fűtés és a melegvíz ellátására. Az eszközök lehetővé teszik az áramlások elválasztását és hőmérséklet szabályozását, biztosítva több egység és áramkör együttes működését.

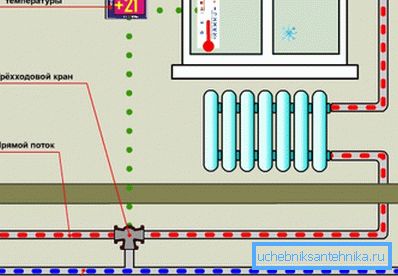

Figyelj! Ha egy szervo hajtással ellátott szelepet egy termosztáthoz csatlakoztatnak, akkor amikor a szobahőmérséklet csökken, a vezérlő parancsot ad a motornak, és bezárja a bypassot. Amikor elérte a kívánt értéket, a készülék visszatér a keverési üzemmódba.

következtetés

A háromutas szelepek lehetővé teszik az áramlási irányok keverését, elválasztását és átkapcsolását a fűtési rendszerek áramkörökben. A videó segít vizuálisan ellenőrizni hatékonyságukat és funkcionalitásukat.
