Házi radiátor: a jelenlegi gyártási módszerek és módszerek

Annak ellenére, hogy a modern fűtőelem ára nem olyan nagyszerű, anélkül is megteheti, hogy megvásárolná az ilyen eszközöket, mert maguk is megbirkózhatnak az összeszereléssel.

Ebben a cikkben arról fogunk beszélni, hogy hogyan és milyen anyagokból készítsünk háztartási elemeket, amelyek az energiahatékonyság szempontjából nem lesznek rosszabbak a gyári analógoknál.

Képességük értékelése

Nyilvánvaló, hogy nem minden ember képes összeállítani egy házi készítésű olajfűtőt, az ilyen konstrukció nehéz, de olyan eszköz létrehozása, amelyen keresztül a víz hűtőfolyadékként áramlik, nem olyan nehéz.

A cselekvés elve szerint a házi fűtőberendezések szintén nem különböznek a gyári analógoktól, azonban nem ajánlott ezeket a termékeket magas nyomású centralizált rendszerekben telepíteni.

A fűtési nyilvántartás - az önálló kivitelezés alapja

Házi fűtőtestek csövekből - ez a leggyakoribb típusú fűtőberendezések kézzel készített. És ez nem meglepő, hiszen ez egy nagyságrenddel könnyebb forrasztani egy hermetikus rendszert egy csőből nagyságrenddel, mint egy gyártechnológiát alkalmazó fűtőberendezés gyártásához.

Az egyetlen cső vagy cső kombináció alapján összeállított termékeket regiszternek hívják. A regiszter egy olyan hermetikus rendszer, amelyen keresztül egy vagy másik hűtőfolyadék áramlik. A nyilvántartás energiahatékonyságát a csövek átmérője és konfigurációja határozza meg, valamint az anyagot, amelyből készültek.

A saját kezű fűtőtestek összeszerelésének gyakorlata azt mutatja, hogy a legmegfelelőbb megoldás az olyan sima falú acélcsövek alkalmazása, amelyek belső átmérője 32-200 mm. A maximális hőcserélő felület elérése érdekében, miközben a kompakt méretek megmaradnak, a készüléket tekercsként alakítják ki, vagy a regiszter szekcionált.

Az acélcsövek kiválasztása a szereléshez nem véletlen, mivel könnyű főzni háztartási hegesztőgépekkel.

Tipp: A nyilvántartás létrehozásához nem szükséges a fémalapra menni, hogy új csöveket vásároljon. Végtére is, a tervezett munkák elvégzéséhez olyan régi csöveket használhat, amelyek nem mutatnak mechanikai deformáció vagy korrózió által okozott látható hibákat.

Házi készülékek konfigurálása

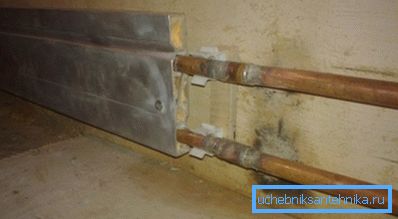

Rézcső tekercs

A rézből vagy acélból készült házi fűtőtestek kétféle kivitelben készülhetnek:

  • Szekcionált nyilvántartások, amelyek nagy átmérőjű, egyenes csövekkel vannak ellátva, lezárt dugókkal a végein, kisebb keresztmetszetű csövekkel összekötve.

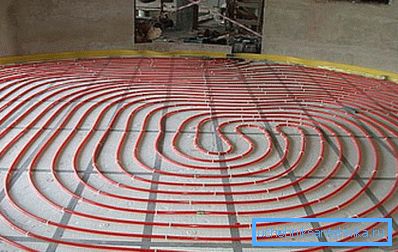

  • Szerpentin regiszterek S-alakú vagy komplexebb konfigurációval.

Fontos: Az optimális hőátadáshoz a tekercsregiszter konfigurációjának távolsága legyen a szomszédos, 5 cm-nél nagyobb átmérőjű csövek között.

Nézzük részletesebben a felsorolt ​​konfigurációk szerkezeti jellemzőit:

  • A szekcionált nyilvántartás több, vízszintesen elrendezett csőből áll.

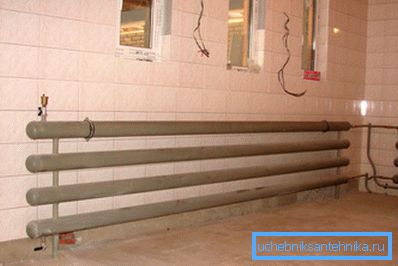

A fotószelvényregiszterben

A hűtőközeg áramlásához a regiszter vízszintes elemei kisebb átmérőjű csövekkel vannak összekapcsolva. Ennek eredményeképpen a hűtőközeg a felső cső mentén mozog, eljutva az összekötő csőhöz, amelyen át áramlik a lefelé irányuló szakasz, és így tovább.

A gyári verzióban ilyen konstrukciókat készítenek a fűtési bejáratoknál és más kiegészítő berendezéseknél, ahol az eszköz megjelenésének esztétikája nem olyan fontos.

A szakaszregiszter elve

A bemeneti és kimeneti csatlakozások menetesek. Bizonyos esetekben a szerelési munkák felgyorsítása érdekében a csöveket egyszerűen hegesztik össze.

Az átmeneti csövek elhelyezkedését a lehető legközelebb kell kiválasztani a szakasz végéhez. Ez a hűtőközeg jobb áramlására és az összetett szerkezet nagyobb szilárdságának biztosítására szolgál.

Az önszerelő szekcionált regiszterek optimális anyaga a horganyzott acélcső, amelynek belső átmérője 76-160 mm. A formatervezést úgy kell felforralni, hogy a varratok tömítettsége 13 m-es üzemi nyomáson maradjon.

Fontos: A nyilvántartás optimális konfigurációja az a szerkezet, amelyben nem több, mint 3 vízszintes szakasz. A szakaszok túlzott felhalmozódása a helyiségben lévő fűtött levegő áramlásának csökkenéséhez vezet.

  • A tekercsregiszterek szerkezetileg hasonlóak a szelekciós analóghoz. A fő különbség abban a tényben rejlik, hogy itt a jumper funkcióját a főcső hajlítása hajtja végre.

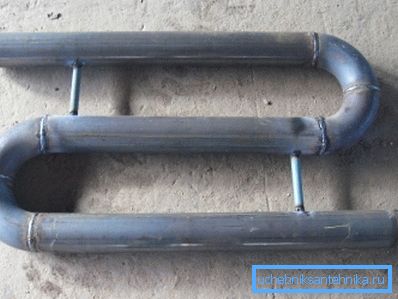

Tekercs, acélcsövekkel és szerelvényekkel hegesztve

A tekercsszerkezetek jelentős hátránya az önszerelés nehézsége, mivel nagy átmérőjű csöveket nehéz hajlítani, ezért mindkét kanyarban két térdet kell főzni.

Ahhoz, hogy a fûtésû háztartási radiátorokat a profilcsõrõl készítsék, hajlítógépre van szükség

Ennek eredményeképpen a hegesztett szerkezetet bonyolítja a nagy számú varrás, ami hátrányosan befolyásolhatja a nyilvántartás tartósságát és tömítettségét.

Mindazonáltal a regiszterek S-alakú konfigurációja nagyságrendileg hatékonyabb, mint a vízszintes szakaszok, mivel a radiátor vízszintes és függőleges részei is részt vesznek a helyiség levegőjének melegítésében. Ráadásul a tekercsfűtőtestek állandó átmérője miatt a hidraulikus ellenállás lényegesen kisebb, mint a szekcionált elemeknél.

Az anyagok kiválasztása

Házi másolás függőleges szakaszokkal

A használati élettartam, a hőátadás és a házi készítésű radiátor ára általában a gyártási anyagok kiválasztásának helyességétől függ.

A gyártási anyagok kiválasztása olyan kritériumok szerint történik, mint a megmunkálás egyszerűsége, egyszerűség és a hegesztés minősége, a korrózióvédelemmel szembeni ellenállás és az ár. Továbbá, ha a radiátorot a fürdőszobában, mint törülközőszárítóban használják, akkor a csőnek jól kell lennie.

Házi garázs-fűtés egy autóradiátorból

A következtetés a következõ lehet:

  • A fűtőberendezések üzembe helyezéséhez és a tornácok, garázsok és egyéb melléképületek szerelésekor tanácsos a St-3 hagyományos szerkezeti acélból készült sima falú csöveket használni. A falvastagságnak 2 mm-nek kell lennie, mind a teljes szerkezet erejének, mind a hegesztés legjobb minőségének.
  • A fűtött törölközőtartó összeszereléséhez ajánlatos drágább rozsdamentes acélcsöveket vásárolni AISI 304 (útlevél-megjelölés: 08H17M10). Ennek eredményeképpen a készenléti tekercs a kiváló minőségű összeállításnak köszönhetően nagyszerűen fog kinézni a fényes felület miatt, ugyanakkor nagyobb nagyságrenddel hosszabb lesz, mint a korrózióállóság következtében a fekete fémből összeszerelt analóg.

A radiátor szerelési útmutatója az alkalmazott anyagok típusától is függ. Például a hagyományos szerkezeti acélból készült csöveket hagyományos elektródákkal főzzük. Rozsdamentes acélszerkezetek szereléséhez jobb az argonhegesztés alkalmazása, mivel a hagyományos elektródák alkalmazása nem teszi lehetővé a tisztán és kifelé vonzó varrás megszerzését.

következtetés

Tehát megtudtuk, milyen házi készítésű fűtőtesteket szerzel össze. Emellett megtanultuk, hogy milyen anyagokat kell összeállítani. A dolgok egyszerűek, továbbra is megvásárolja a szükséges anyagokat, és összeszereli a fűtőt a saját kezével.
