Háztartási fűtőkazánok: a berendezések áttekintése és

A kúriák felmelegítése pillanatában kályhákat, kandallókat, légfúvókat, valamint gáz-, elektromos-, dízel- és szilárd tüzelőanyagú háztartási kazánokat használ, amelyek különbözőképpen módosíthatók és különböző elvek szerint működhetnek.

Egy adott fűtőkészülék felszerelése az építési projekt technikai feltételeitől, valamint egy vagy más típusú energiaforrás használatának lehetőségétől függ, azaz földgázzal rendelkezik-e, vagy háza villamosítva van-e.

Azonban ön választja magának, de meg fogjuk mondani, hogy mely modellek közül lehet választani ezt a választást általában, vagyis megmagyarázzuk, hogyan működnek, és megmutatjuk a videoklipet ebben a cikkben.

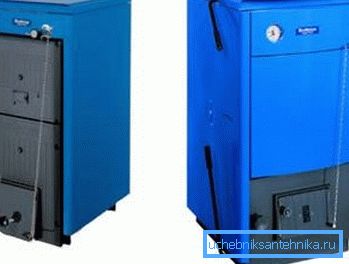

Szilárd tüzelésű kazánok

hagyományos

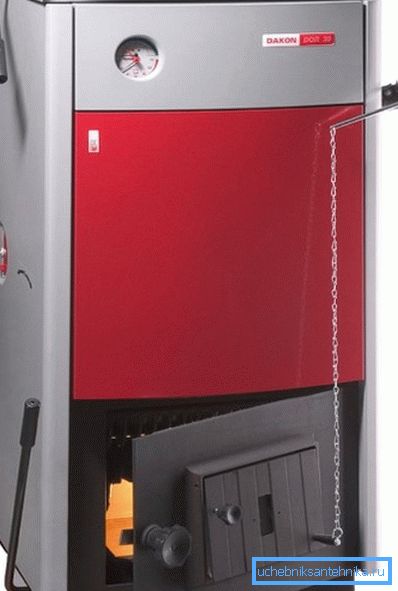

Nézzük meg, hogyan működnek a háztartási szilárd tüzelőanyag-kazánok a DAKON DOR 12 példáján - ez a modell teljes autonómiával rendelkezik (nem függ villamos energiától), és gyakorlatilag bármilyen szilárd tüzelőanyagot (fa és szén) használnak itt, de az égés optimális anyaga a szén. A teljesítményszabályozás csillapítókkal (termomekanikus szabályozó) történik, amelyek növelik vagy csökkentik a levegőáramlást az üzemanyagkamrába és leeresztik.

A DAKON DOR 12 hőcserélője extra erős hőálló acélból készül, de vannak olyan modellek is, ahol a hőcserélők öntöttvasból készülnek - a vastag falak miatt a készülék élettartama megnő. Ebben az esetben az üzemanyag elégetése biztosítja a magas égéshatékonyságot, ami az üzemanyagkamra speciális kialakításának köszönhető.

Elsődleges és másodlagos levegőt használ, amelyet nem csak szelepek, hanem a rács forgatásának és billentésének rendszere, valamint a kazán oldalán található rázó kar.

Az égéskamrában a hőálló szegmensek és a tűzgátló lemezek égéskatalizátorok, emellett növelik az egység élettartamát (ne égessenek olyan gyorsan). A kipufogóajtó ajtójára egy beállító fojtót szerelnek be, amely szintén égési katalizátor - szabályozza az elsődleges levegő beáramlását. Az oldalsó paneleken középső részén speciális nyílások vannak a másodlagos levegő ellátásához és beállításához.

Megjegyzés. A rázó kar, amely szinte minden modellben rendelkezésre áll, lehetővé teszi, hogy elhagyják a tűzoltó kinyitását, hogy elkülönítsék a hamut vagy salakot az égő üzemanyagtól. Majdnem minden ilyen típusú kazán rendelkezik egy hőmérővel az elülső oldalon. Az üzemanyag feltölthető felülről, oldalról, vagy automatikusan egy olyan töltőedényen keresztül, amellyel egyes kazánokat szállítanak.

Gázfejlesztő

A pirolízis vagy a gáztermelő háztartási kazánok szilárd tüzelőanyagokkal történő fűtéséhez nagyon eltérő módon működnek, a hagyományos egységekkel ellentétben, a légkörbe minimális égéstermékeket bocsátanak ki, mivel az üzemanyag csaknem teljesen ég.

A működési elv a pirolízis gáz felszabadulása 200 ° C-os hőmérsékleten és oxigén hiánya, keverése forró másodlagos levegővel és ennek a gáznak a végső égetése az utánégetőben.

Egyszerűen megfogalmazva, a szilárd tüzelőanyagot az elsődleges tüzelőanyag-kamrába helyezzük, és elég gyújtás után az elsődleges levegő, amely a fúvókán keresztül a rács alatt az égést támogatja, nagymértékben csökken - a fa vagy a szén egyszerűen füstöl, ami intenzív pirolízis gázt fejleszt. A beállítás speciális szelepekkel történik.

A felszabadított pirolízis gáz (az üzemanyag termikus bomlásterméke) belép az utánégetőkamrába, és a kazán átjutása a gázképző üzemmódba, a másodlagos levegő belép az utánégetőkamrába is, amely eléri a szükséges hőmérsékletet az útvonal mentén (a kemencén keresztül), és hőre kémiai reakcióba lép a pirolízis gázzal.

Ez a fűtött másodlagos levegő nem önkényesen áramlik, hanem speciálisan kalibrált nyílásokon keresztül az utánégetőben, amely lehetővé teszi a folyamat sebességének, és ezáltal a kazán teljesítményének beállítását.

Megjegyzés. A szilárd tüzelőanyag elégetése során a szilárd anyag és a termikus bomlástermékek legalább 90% -a eléget, ami a gáztermelő kazánok magas ökológiai tisztaságát jelzi. Az ilyen kazánok hatékonysága akár 85%, és a teljesítményszabályozó modul 60-65% tartományban működhet.

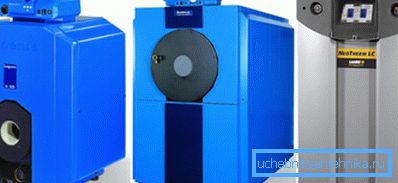

Dízel (fűtőolaj) kazánok

Az ilyen kazánok leginkább igényelt üzemanyaga a napelem, és az utasítás a tüzelőanyag külön tárolására, azaz nem a kazánházban, hanem egy másik helyiségben vagy valamilyen tartályban ragaszkodik ahhoz, hogy elkerülje a tüzet.

Maguk a készülékek:

• akár acélból;
• akár öntöttvasból.

De a vidéki házak esetében a preferenciát rendszerint a második lehetőség adta meg - a működés során elfoglalt pozíciója a legmegbízhatóbb. Az acélmodellek azonban padlóra és szerelt (falra szerelt) szerelésre készültek, bár a beépített verzió semmiképpen sem a legjobb eladó annak ellenére, hogy vastag hőszigetelési réteggel rendelkezik.

Az ilyen típusú készülékek jelenlegi szakmai karbantartása általában az üzemanyag-fúvóka és az égő műszaki ellenőrzéséhez, valamint a kémény rendszeres tisztításához vezet. A hőenergia-termelés módszere szerint a folyékony tüzelőanyag-kazánok hagyományos és kondenzációs részekre vannak osztva, ahol a második lehetőség termelékenyebb, mivel lehetővé teszi a létesítmény maximális energiamennyiségének használatát.

A dízel üzem működési elve a hőcserélő hőkezelése, amelyet rendszerint kevésbé hőtött acélból készítenek öntöttvasból, amely égővel történik, és itt a fő különbség az, hogy ezek a következők lehetnek:

• egy szakasz,
• kétfokozatú,
• moduláció.

A fokkülönbség a beállítási tartomány határa. Tehát az egyfokozatú égők egyáltalán nem szabályozottak, vagyis állandó fűtési teljesítményük van, kétfokozatú égők két szinten vannak, de a moduláció bármely adott üzemmódra beállítható egy adott esetben.

A modern típusú házak fűtésére szolgáló dízelkazánok elektronikus vezérlőegységgel vannak felszerelve, amely automatikusan szabályozza a rendszert, és kikapcsolja a berendezés problémáit, megőrzi a beállított hőmérsékletet, és több szintű védelmet nyújt. A egységek lehetnek egyfázisúak - csak az épület fűtésére alkalmasak, dupla áramkörök - az átfolyó forró víz és a kettős áramkörű kazán kiegészítő funkciójával, ahol a melegvíz funkció állandó üzemmódban van.

Figyelem! Ne próbáljon meg egy légköri égőt folyékony üzemanyag értékesítésére - ezek nem léteznek! Az üzemanyag elégetése csak akkor történik, ha a fúvókát permetezik.

Elektromos kazánok

Fűtőelem

A kép magyarázata:

1. A melegítők a tetején és az alján helyezkednek el;
2. Folyékony hőcserélő;
3. Szigetelő folyadékréteg;
4. Tágulási tartály;
5. Biztonsági szelep OB;
6. Nyomásérzékelő;
7. Hidrocsoport (csövek, csapok és szelepek);
8. Hőcserélő légtelenítő: A - visszatér a rendszerből, B - táplálás a rendszerbe

Leggyakrabban a fűtőtesteken működő kazánok falra szerelhető kivitelben készülnek, és nagyon indokolt. A készülék mélysége általában nem haladja meg a 25-30 cm-t, nem is beszélve az egységek kiváló kialakításáról, amely nagyon jól illeszkedik a helyiségek belsejébe.

A helyiség megfelelő mikroklímáját a kívánt hőmérséklet beállításával választhatja ki, és ezt a funkciót trigger termosztatikus szelepek biztosítják, amelyek érzékelőkkel vannak felszerelve, amelyek figyelik a helyiség hőmérsékletét és a fűtési körzetet.

Maga a cső alakú elektromos fűtőelem acélból, rézből vagy titánból készül, és ebben a csőben van egy spirál, amely nichrome-ből készül, és a végein a forrasztópálcák vannak forrasztva. A fémcső spirálját kvarc homokkal préselik, és a kontaktrudakat porcelán dugóval rögzítik, így a nikróm nem érintkezik a külső környezetgel.

A 220 / 380V-os hálózaton működő kazánok teljesítménye nagymértékben eltérhet egymástól, de háztartási használatra rendszerint egyfázisú (220V) egységet használnak, ahol a kimenet 2-től 30 kW-ig terjedhet.

Például a legfelső képen látható a WAILLANT eloBLOCK német modell, amely a piacon a második helyen áll a világon. Az ilyen eszköz teljesítménye kb. 6-28 kW, így mindig a megfelelő modellt választhatja egy kúria számára, bármilyen fűtött térrel.

A WAILLANT eloBLOCK modell maximális vízmelegítési üzemmódja 85 ° C-ig, ami jellemző a fűtőelemeken működő hasonló kazánok túlnyomó többségénél. Ebben a módosításban a tágulási tartály kapacitása 7 liter, és a működési nyomás 0,8-3,0 bar között változhat, bár az ajánlott optimális tartomány 1-2 bar. Egy ilyen eszköz mindössze 34 kg súlyú, méretei (magasság / szélesség / mélység) 740x410x330 mm.

elektródák

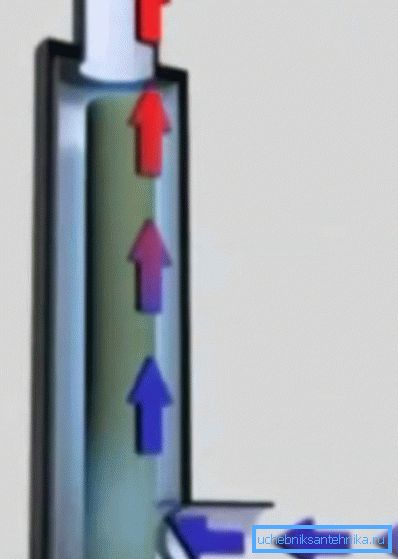

Az elektródás kazánokban a hőhordozó fűtésének elve alapvetően különbözik az összes többi módszertól, legyen az gáz-, gázolaj- vagy szilárd tüzelőanyag-egység - itt a fűtési kör forrása maga a folyadék. A működési elv nagyon egyszerű itt - a tartályban két poláris elektróda van, amelyek folyamatosan érintkeznek a hűtőfolyadékkal.

Akár 220 V-os vagy 380 V-os kazánról van szó, 50 Hz-es frekvencián marad, ezért az elektródák polaritása másodpercenként 50-szer változik, és ugyanolyan frekvenciával az ionok ellentétes irányban mozognak. Az ionok ilyen mozgási sebességétől kezdve a folyadék felforrósodik, és forró állapotban meleg állapotba kerül, valami átfolyó kazánhoz hasonlóan, csak nincs hőcserélő és égő.

Kiderül, hogy a hűtőközeg bezárja az elektródákat, és ha szivárgás következik be, akkor az áramkör kinyílik, és a rendszer leáll, mert a feszültség áramkörében nincs rövidzárlat.

A táblázat használatával kiválaszthatja a kazán kívánt módosítását.

gáz

Konvekciós (hagyományos) kazánok

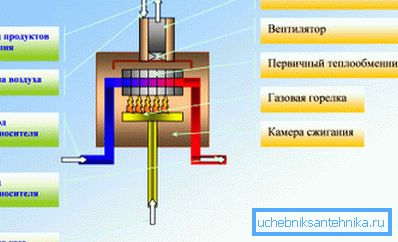

Az Orosz Föderációban a hagyományos gáztüzelésű kazánokat használják leggyakrabban, amelyek a konvekció elvén működnek - egy gázégő, amely a fűtőkamrában található, felmelegíti a hőcserélőt, és zárt körben forró vizet ad a rendszerhez.

A munkamódszer meglehetősen egyszerű, de ugyanakkor a kamrában lévő hőt nem fűtik, hanem a kipufogócsőből származik, mint hulladékégető termék. Ennek eredményeképpen ezek hatékonysága nem haladja meg a 90% -ot, bár a kimeneti teljesítmény eltérhet 16 kW-tól 36 kW-ig és még ennél is több, de ez jelentősen növeli a gázfogyasztást.

A hagyományos gázegységek felszerelhetők vagy padlóra szerelhetők, valamint egyfázisúak, amelyeket csak a fűtési rendszer vagy a kettős áramkör számára használnak, ahol a második áramkör a melegvízellátáshoz (HWS) van tervezve. Mindezek a berendezések elektronikus szenzorokkal vannak felszerelve, amelyek a szabályozó szelepet, az integrált keringető szivattyút és az elektronikus gyújtást alkotják.

Hőcserélők

• Az ilyen berendezések legjelentősebb hátránya a hőcserélő, amely acélból, öntöttvasból és alumíniumból készülhet, és a gyenge pontja itt a mérgező kondenzátum, amely a gáz és füst égése miatt következik be. A kondenzátum képződési pontja 55-57 ° C, ezért a kondenzációs kazánok optimális hőmérséklete 60-80 ° C.
• Ha anyagról beszélünk, akkor a legmegbízhatóbb, valószínűleg vastag falak miatt öntöttvasnak nevezhető, de valójában a hőálló acélból készülő eszközök hosszabb működési élettartammal rendelkeznek, de ha a működés szabályait követjük, bármelyiküket jónak hívhatjuk.

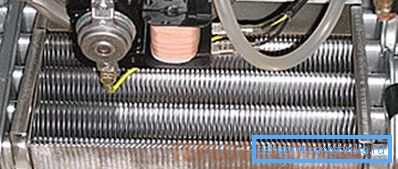

• A hőcserélők név szerint kétféleképpen oszthatók meg: ezek egyfázisúak, amelyeket kizárólag fűtésre és kettős áramkörre használnak, ahol a melegvíz funkciója hozzá van adva. De mindegyik kettős áramkörű hőcserélő újra különbözik egymástól - lehetnek kettős típusúak (cső egy csőben) vagy különállóak, ahol a fűtés és a melegvízellátás külön áramkörök.

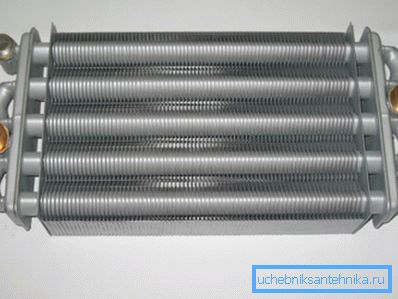

• Első pillantásra úgy tűnik, hogy a bithermikus verzió jobb, mivel sokkal kompaktabb és könnyebb, de valójában nem felel meg a valóságnak, bár a kapacitás és a hatalom pontosan egyeznek egymással. A dolog az, hogy még autonóm rendszerekben is ritkán bárki desztillált vizet használ, és minden más víz sókat és lúgokat tartalmaz, és nem tisztítható háztartási szűrőkkel.
• A fűtés hatására a falakra felépül a skála, melyet egy bitherm készülékben szinte lehetetlen tisztítani, bár sokféle eszköz létezik - méretarány. Ha elmaradnak a fal mögött, akkor még mindig nem oldódnak fel, és blokkolják a vékony csövet. A tapasztalat azt sugallja, hogy mégis jobb, ha külön háztartási kazánokat vásárolnak, amelyek külön hőcserélőkkel rendelkeznek, és amelyek méretarányuk esetén tisztíthatók.

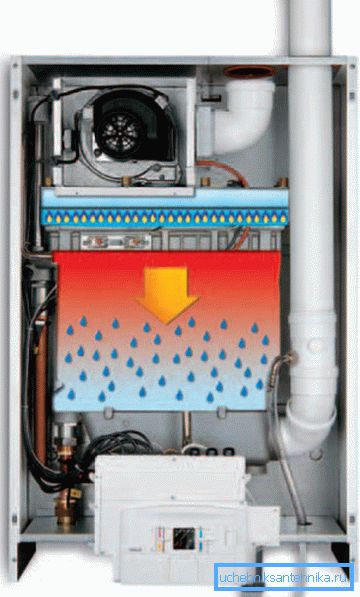

Kondenzációs kazánok

A kondenzációs kazánok esetében a kondenzátum nem az ellenség, hanem a leghatékonyabb módja az egység hatékonyságának növelésére - csak gondoljon rá, ez a tényező a legtöbb modell esetében körülbelül 109-11%! Mindez az egység működési elvének köszönhetően lehetséges.

Az égéskamrában üzem közben savas gőzzel van levegő, amelynek hőmérséklete eléri a 150-180 ° C-ot, de hagyományos egységekben azonnal szellőzőcsövön keresztül az utcára vezet, és itt a másodlagos hő a hőcserélő melegítésére szolgál.

Amikor a gáz hőmérséklete eléri a kritikus pontot (55-57 ° C), savas kondenzátumgá válik, és a kamra aljára esik, ahol egy speciális csatorna, szűrőkön át a berendezésen kívülre kerül.

Ennek az elvnek köszönhetően a kondenzációs gázkazánokat alacsony hőmérsékletnek is nevezik, mivel ezek optimális üzemmódja 30-55 ° C, bár 110 ° C-on is működhetnek, és magas hőmérsékletű fűtési áramkört kínálnak. Nagyon kényelmesek a padlófűtési rendszerhez, ahol a hőhordozó hőmérséklete ritkán akár 50 ° C-ig és nagy hatásfokú.

Természetesen az ilyen kazánok ára sokkal magasabb, mint a hagyományos, de ez a minõségi arány nagyon gyorsan kifizetõdik az egység kezdeti költségére.

következtetés

Szeretném emlékeztetni Önöket arra, hogy amikor a háztartási kazánt a saját kezével telepíti, kérjen szakembert, aki engedélyt kap az indítás ellenőrzésére. Ebben az esetben a jótállási idő nem az értékesítés időpontjától, hanem az egység indításától számítva számítandó.
