Háztartási gázkazánok: a legjobb megoldások áttekintése

Az Orosz Föderációban működő hazai fűtési rendszerek többsége egy adott gázvezeték jelenlétében különböző típusú gázkazánokon működik. Ráadásul sok felhasználó még azt sem gyanítja, hogy egyes esetekben az aggregátumok működésének különböző elvét előnyben részesítenék.

A legtöbb esetben hagyományos konvekciós rendszereket használnak a házhoz, tekintet nélkül az áramkörre, vagyis radiátorok vagy meleg felmelegedés, és ezek a módszerek különböző hőmérsékletű helyiségek fűtését eredményezik. Tehát nézzük meg, mi a különbség a konvekciós és kondenzációs kazánok között, megismerjük előnyeiket és hátrányaikat, hogyan csatlakozhatunk, és nézzük a videoklipet is.

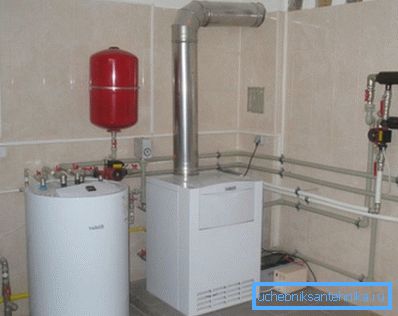

Gázkazánok otthoni használatra

A konvekciós modellek áttekintése

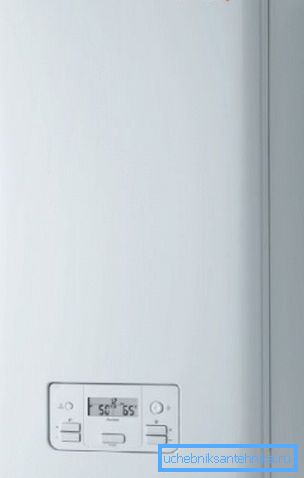

• A PROTHERM PANTERA 25 KTV egy faláteresztő konvekciós fűtési rendszer, amelyhez turbó típusú kémény van beépítve. A kazán 220 Hz / 230 V feszültséggel működik, 50 Hz-es frekvenciával, 147W-os, 4A árammal, IP40 védettséggel.

Ugyanakkor a hőteljesítménye 26,5 kW 92% -os hatékonysággal. Energiahordozóként csak földgázt vagy propánt lehet használni, csak a természetes fogyasztás 2,8-1,12 m³/ óra, és propán - 2,05-0,82m³/ óra

• A termosztát által beállítható hőmérsékleti tartomány 38 ° C és 80 ° C között van, az optimális üzemi nyomás 0,5-3 bar, a tágulási tartály térfogata 7 liter, a rozsdamentes acél hőcserélő és az égő nikkel króm. A működés során háromféle hosszú távú használati mód létezik: tél / nyár / vakáció, fagyásgátló funkció, a szivattyú / háromutas szelep zavarásának megakadályozása és a fűtési rendszer nyomásérzékelője. Súly 37kg méretben (magasság / szélesség / mélység) 7420x410x3110 mm.

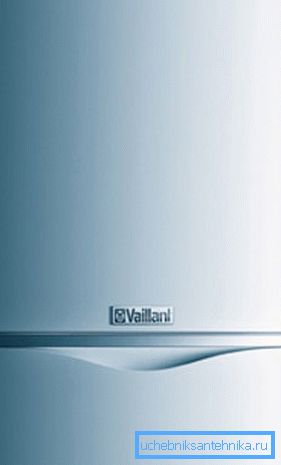

• VAILLANT Az atmoTEC és a VUW 200-5 egy falra szerelt kétkörös konvekciós fűtési rendszer, amelyhez turbó típusú kémény van felszerelve. A kazán 220 Hz / 230 V feszültséggel működik, 50 Hz-es frekvenciával, 147W-os, 4A árammal, IP40 védettséggel. Ugyanakkor a hőteljesítménye 26,5 kW 92% -os hatékonysággal. Energiahordozóként csak földgázt vagy propánt lehet használni, csak a természetes fogyasztás 2,8-1,12 m³/ óra, és propán - 2,05-0,82m³/ óra
• A termosztát által beállítható hőmérséklet-tartomány 85 ° C és 110 ° C közötti, amikor a 75 ° C-tól 85 ° C-ig terjedő vonalba kerül, az optimális üzemi nyomás 0,5-3 bar, a tágulási tartály térfogata 10 liter, rozsdamentes acél hőcserélő , és egy chromonickel égő.

A működés során háromféle hosszú távú használati mód létezik: tél / nyár / vakáció, fagyásgátló funkció, a szivattyú / háromutas szelep zavarásának megakadályozása és a fűtési rendszer nyomásérzékelője. Súly 31kg méretben (magasság / szélesség / mélység) 800x440x3380 mm.

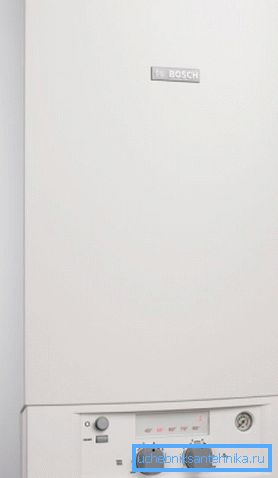

• A BOSCH ZWA 24-2 K egy falátlépéses konvekciós fűtési rendszer, amelyhez egy turbó típusú kémény van felszerelve. A kazán 220 Hz / 230 V feszültséggel működik 50 Hz-es frekvenciával, 240 W-os, 4 A áramerősségű, IP40 védelmi szinttel. Energiahordozóként csak földgázt vagy propánt lehet használni.
• A termosztát által beállítható hőmérsékleti tartomány 85 ° C és 110 ° C közötti, amikor a 75 ° C és 85 ° C közötti tartományba kerül, az optimális üzemi nyomás 0,5-3 bar, a tágulási tartály 8 l térfogatú, és egy rozsdamentes acél hőcserélő , és egy chromonickel égő. A működés során háromféle hosszú távú használati mód létezik: tél / nyár / vakáció, fagyásgátló funkció, a szivattyú / háromutas szelep zavarásának megakadályozása és a fűtési rendszer nyomásérzékelője. Súly 33kg méretben (magasság / szélesség / mélység) 7150x400x3550 mm.

A kondenzációs modellek áttekintése

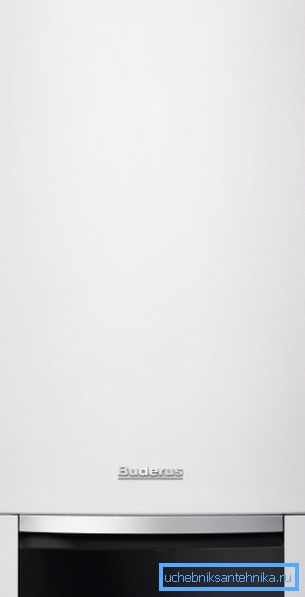

• A fenti ábrán látható Buderus Logamax plus GB012-24K (Németország) falra szerelt kettős kondenzációs fűtési rendszer, amelyet széles körben használnak a 100-220m². A kazán egy változó 220-230V hálózaton működik 50 Hz frekvenciával, és csak 120W áramot fogyaszt, ugyanakkor 90 ° C (maximum) fűtési módban működik. A modell tágulási tartálya 8 liter, két bordázott hőcserélő alumíniumból készül, névleges teljesítménye 26,5 W.
• A rekuperatív hőcserélő segítségével a füstgázok hőenergiája kondenzálódik, ennek eredményeképpen a kazán hatásfoka 102,5%, és működés közben nem okoz zajot. Az üzemanyagfogyasztás 2,7 m³/ óra, a kipufogógázok turbó üzemmódban kerülnek kibocsátásra, keringető szivattyú, kijelző, távvezérlő, elektronikus gyújtás és fagyvédelem. A paraméterek (magasság / szélesség / mélység) 720x440x355 mm, súlya 37kg és garanciaidő 24 hónap.

• A Buderus Logano plus GB312-280 a kazán automatikus égésével A SAFe (Németország) egy padlóra szerelt kettős kondenzációs fűtőrendszer, amelyet széles körben használnak a 140-280m². A kazán egy változtatható 220-230 V-os hálózattal működik 50 Hz-es frekvenciával, és csak 330 W teljesítményt fogyaszt, ugyanakkor 56-78 ° C (optimális) fűtési üzemmódban is működik. A modell tágulási tartálya 8 liter, két bordázott hőcserélő alumíniumból készül, névleges teljesítménye 27,1 W.
• A rekuperatív hőcserélő segítségével a füstgázok hőenergiája kondenzálódik, és ennek eredményeképpen a kazán hatékonysága 108,0%, és működés közben nem okoz zajot. A befújt gáznyomás 20 mbar, a kipufogógázok turbó üzemmódban kerülnek kibocsátásra, van keringtető szivattyú, kijelző, távvezérlő, elektronikus gyújtás és fagyvédelem. A paraméterek (magasság / szélesség / mélység) 1517x1410x717 mm, súlya 330 kg és garanciális időtartam 24 hónap.

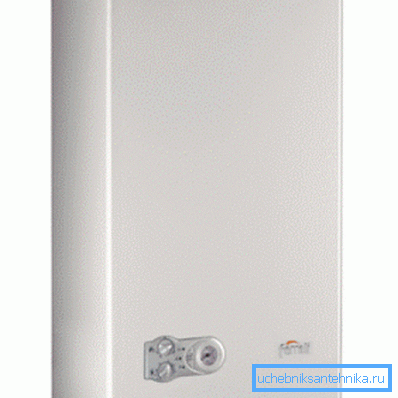

• A Ferroli DIVAproject C24 (Olaszország) egy falra szerelt kettős kondenzációs fűtési rendszer, amelyet széles körben használnak a 100-220m². A kazán egy változó 220-230V hálózaton működik 50 Hz frekvenciával, és csak 120W áramot fogyaszt, ugyanakkor 90 ° C (maximum) fűtési módban működik. A modell tágulási tartálya 8 liter, a fonott hőcserélő rézből készül, névleges teljesítménye 23,5 W.
• A rekuperatív hőcserélő segítségével a füstgázok hőenergiája kondenzálódik, és ennek eredményeképpen a kazán hatásfoka 91%, és működés közben nem okoz zajot. Az üzemanyagfogyasztás 88 m / óra (0,65 kg / h - a cseppfolyósított gáz G31 esetében) a kipufogógázok turbó üzemmódban kerülnek kibocsátásra, keringető szivattyú, kijelző, távvezérlő, elektronikus gyújtás és fagyvédelem. A paraméterek (magasság / szélesség / mélység) 700x400x330 mm, tömege 27 kg és garanciaidő 24 hónap.

Megjegyzés. A kondenzációs gáz háztartási fűtőkazái a működési elvben különböznek egymástól, amelyet az alábbiakban ismertetünk. De a fogyasztó számára a végeredmény fontos, ezért azt mondhatjuk, hogy a kondenzációs típus modelleket alacsony hőmérsékletű modelleknek is nevezik.

Vagyis a hőcserélőik 60-nál kisebb állandó hőmérsékleten érzik magukat? C, amely a kondenzációs típus számára rendkívül nemkívánatos. Ráadásul a konvekciós egység, annak ellenére, hogy vételi ára magasabb, a végeredmény gazdaságosabb, mint a konvekció.

A gáz konvekciós kazánok működési elve

Természetes vagy cseppfolyósított gáz áramlik a csővezetéken a gázégőbe, amely a kazán tüzelőanyag-kamrájában található, a hőcserélő alatt. Helyzete lehetővé teszi a lángok maximális hatásfokkal történő hőkezelését, ahol a folyóvíz felmelegszik (lásd még a cikket Gáztüzelés faházban: telepítés és üzemeltetés).

A termikus érzékelő a kimeneten rögzíti a beállított hőmérsékletet, és az optimális értéknél az automatikus relé kikapcsolja az üzemanyag-ellátást és az égő elhalványul. Amikor a vízhőmérséklet 1-2 ° C-kal csökken, az automatikus funkciók ismételten és az elektromos gyújtás aktiválja az égőt - a fűtési folyamat belép az aktív fázisba és az ilyen időszakos ciklusok addig tartanak, amíg a kazánt kikapcsolják.

Egy egység megvásárlásakor tudnia kell, hogy a konvekciós (hagyományos) háztartási gázfűtési kazánok félnek a kondenzációtól, ami hátrányosan befolyásolja a hőcserélő és a kémény működési idejét, mivel nem csak vízgőz, hanem keveréke a propán égéséből származó savakkal.

A legveszélyesebb hőmérséklet-küszöb a hőcserélőben? 55 ° C és 57 ° C között van. Ez azt sugallja, hogy a hagyományos egységek optimális hőmérséklete 60-80 ° C, de ugyanakkor a kínálat és a visszatérő cső különbsége is elhanyagolható.

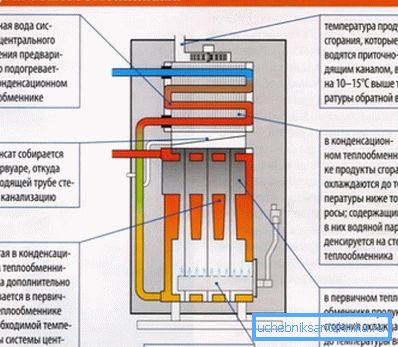

A gázkondenzációs kazánok működési elve

A kondenzációs melegítésű háztartási gázkazánok a legelmaradottabbak - gázok égetése esetén a hőenergia a hűtőközegbe kerül. Ugyanakkor savas gőzzel is előállítható, amely ebben az esetben nem jelenik meg az utcán, mint egy hagyományos, hagyományos kazánban.

Itt egy speciális kamrában másodlagos hőleadás történik, vagyis a rendelkezésre álló égéstermékek, amelyek hőmérséklete akár 150 ° C, a harmatpont alatt (páralecsapódás) - 55 ° C-ra hűlhet - így a kazánok neve. De az a hő, amelyet a kondenzációs folyamat során szabadítottak fel, a hőhordozó fűtésére hutott.

A kondenzációs kazánok átlagos hatékonysági számítása

Megjegyzés. Hasonló számítás, mint a felső táblázatban, a hagyományos kazánok esetében csak 92% -os hatékonyság lesz, ami 15% -kal alacsonyabb, ezért megállapítható, hogy a kondenzációs egységek megtakarítása a működésük során ugyanakkora 15% lesz.

Ezek az egységek a leghatékonyabbak alacsony hőmérsékleten (30-50 ° C), ami a legmegfelelőbb egy padlófűtési rendszerhez, és ha 60-80 ° C-os üzemmódban működik, akkor a hatékonyság 94-95% -ra csökken - ez egy jelentős csökkenésnek köszönhető gőzök kondenzációja, amelyek a hűtőközeg másodlagos melegítését biztosítják.

Ezenkívül a hagyományos épület hűtővíz-kondenzációs módszerrel történő fűtésére és melegvízellátására szolgáló kétkörös rendszer drámaian csökkenti a szén-monoxid és nitrogén-oxidok emisszióját a légkörbe (akár 70% -ig).

Ahogy tudomásul veszi, a megtakarítási lehetőség, és ugyanakkor a tiszta levegő mögött hagyva azonnali éles keresletet váltott ki a kereskedelemben lévő európaiaktól - egyes országokban az érintett kondenzációs kazánok száma elérte a 99% -ot. De a britek és a belgák még tovább mentek - ezekben az országokban a törvény általában tiltja a konvekciós kazánok használatát - csak kondenzálódást.

De itt nemcsak a pénz megtakarítása és a káros légköri kibocsátások korlátozása előnyös - ilyen kazánok szabadon ellenállnak a nyomáscsökkenésnek 5 mbar és 10 mbar között, és a teljesítményveszteség akár 10% is lehet, és ez egyáltalán nem befolyásolja az égők élettartamát.

Hőcserélők

Megjegyzés. Most hőcserélők, főleg acél, öntöttvas és réz előállítására használják, bár alumíniumot gyakran használnak a kondenzációs kazánok számára. Az adott hőcserélő modell megfelelő megválasztása a kazán élettartamától és költségétől függ.

Valószínűbb, hogy az üzlet egy acél hőcserélővel ellátott háztartási fűtőtestet kínál Önnek, mivel ez az anyag a legolcsóbb, legtartósabb és könnyen kezelhető. Az acél fő előnye az ilyen esetekben az egység legalacsonyabb költsége és az anyag duktilitása.

Ennek ellenére, rendszeres fűtéssel és hűtéssel az acél repedésekkel borítja az úgynevezett hőterhelést. De az acél hőcserélők hátrányai a korrózió érzékenységének tulajdoníthatók, ami különösen veszélyes a kondenzáció során. Csakúgy, mint egy nagy térfogat és tömeg - minél nagyobb a térfogat és a tömeg, annál több gázt költenek fűtésre.

Az öntöttvas gyakorlatilag nem fél a korróziótól, bár az utasítás még mindig nem javasolja az egység használatát oly módon, hogy kondenzáció következik be (55-57 ° C). De a kazán működése közben az ilyen hőcserélők nagyon igényesek - talán az égő részében lévő sófelhők megjelenése (piszkos víz), ami repedést okoz.

Ezenkívül a bemeneti és kimeneti hőmérsékletkülönbség miatt alacsony hőmérsékletű korrózió is előfordulhat, amely szintén repedéssel fenyeget (a visszatérő cső négyutas keverőszelepe ürítésként szolgál).

A leghatékonyabb lehet rézből készült hőcserélő, annak ellenére, hogy sokan megbízhatatlannak tartják. A réz gyorsan áteresztő képességének lehetősége szinte teljesen kiküszöböli az alacsony hőmérsékletű korróziót, és a kazánok képesek a 30 ° -os üzemmódban működni, és néha még alacsonyabbak is. Itt a legalacsonyabb üzemanyag-fogyasztás, mivel a réz hőcserélők a legkisebb térfogatúak és a jó hővezető képességgel rendelkeznek.

következtetés

Összefoglalva, azt kell mondani, hogy a gázkazánokat nem szabad a saját kezeiddel felszerelni, akkor sem, ha megértetted a készüléket.

Legalább két okból:

• először, az ilyen berendezés gázvezetékéhez való önkényes telepítés és a csatlakozás törvényileg tiltva van, és veszélyben van (sok példa erre).
• másodszor, az engedély jogosultja jelzi a jótállási időszakot, amely automatikusan a jótállási szolgáltatásról szól, a készülék telepítésének időpontjától kezdve, és nem az értékesítés időpontjától számítva.
