Háztartási vízmelegítő kályha hőcserélő

A fűtési rendszer normál működése a hőcserélőtől függ, amely speciális eszköz, amelyben a hőenergia a hűtőközegbe kerül. Otthoni fűtés esetén nem csak ipari formatervezést, hanem önmagadat is készíthet. Az utóbbi esetben a hőfejlesztő általában tégla sütő. Az alábbiakban megtudhatja a készülék főbb funkcióit, a ház fűtésére gyakorolt ​​hatását, azt, hogyan készítheti el önmagát és csatlakoztathatja azt a rendszer szerint.

A hőcserélő funkcionális jellemzői

A magánházban vagy lakásban használt fűtési rendszerek felszíni eszközöket használnak, amikor a hőenergia a berendezés fémfalain keresztül a hűtőközegbe kerül.

Ezt az elvet leginkább a szilárd tüzelőanyaggal, gázzal vagy elektromos fűtőkazánok tervezésével valósítják meg:

1. Keringtető víz vagy fagyálló folyadék a fűtőberendezésben található görbült csövek mentén, tüzelőanyag égetésével.
2. Ezután a fűtött hűtőfolyadék áthalad a fűtőkör csővezetékén, és az elemekből lehűlt víz elkezd áramlani a hőcserélőbe..

Valószínűleg sokan észrevették, hogy egy hagyományos téglagyár segítségével nem lehet egyenletesen melegíteni a házat, amelyben a szobák nem érintkeztek "durva" termékskálájával. A probléma megoldása lehet egy beépített hőcserélő, amely vízfűtési kazángá változtatja.

Formájának és méretének illeszkednie kell a tűzhely méretéhez. A készülékhez csatlakoztatni kell a csővezetékeket és a radiátorokat, majd töltse fel a rendszert hűtőfolyadékkal vagy fagyásgátlóval. Miután az akkumulátort a kemencéből távol eső helyiségekbe helyezte, hatékonyan fűthet a házban.

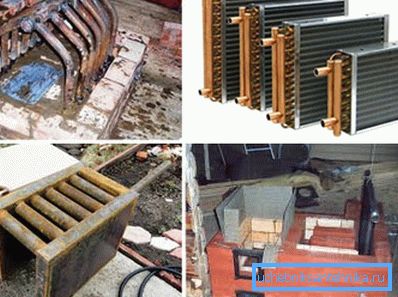

típusok

1. A legáltalánosabb víz és levegő hőcserélők. Az elsőek praktikusabbak, mivel a folyadék jobbá teszi a levegőt a levegőben.
2. Van egy hasonló eszköz, amely egy olyan tartályhoz hasonlít, amely a kéményen kívül van elhelyezve.

Tipp: a kiskereskedelmi láncokban értékesített ipari fűtési rendszerek már vannak hőcserélőkkel. A tervezés célja a hűtőközeg hatékony felmelegítése.

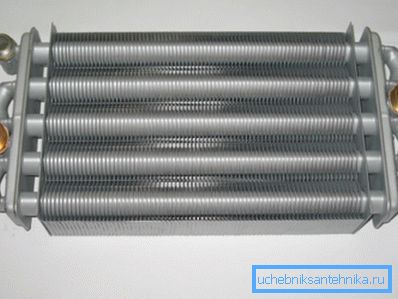

Gyakran a gyárban az ilyen készülékek rézből készülnek. A cső olyan tekercshez hasonlít, amelynek számos lapja van a kanyarokban keresztben, aminek köszönhetően nagy a hőcserélés.

Az otthoni megoldás meglehetősen problémás lenne. Ezért jobb egy egyszerűbb modell kiválasztása.

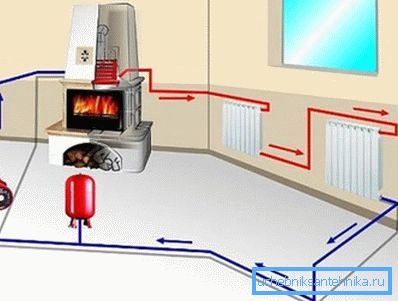

A rendszer működése

A hőcserélő működési elve, és nem számít - gyári vagy önálló, ugyanaz. A hőtermelő (kazán vagy kályha) energiát szállít az üzemanyag felhasználásából, majd a hűtőközeget minden helyiségbe vezet.

Ez a fűtési módszer lehetővé teszi a hő egyenletes eloszlását az egész épületben. Az is fontos, hogy a létesítmények gyorsabban felmelegedjenek, csökkentve az energiaköltségeket.

A magánházban lévő tűzhely fűtése kétféleképpen javítható:

• egy új kemencét helyezzen a hőcserélő egy bizonyos mérete alatt;
• helyezze a saját eszközt a meglévő fűtőberendezésbe, az üzemanyagkamra méretével.

Ezt követően a ház tulajdonosai biztosak lehetnek abban, hogy egy víz áramkörrel fogják felmelegíteni, ami nem rosszabb, mint a gyári szilárd tüzelőanyag kazán. A különbség csak a hőcserélő bemeneti nyílásának elhelyezésében lesz, amely az ipari opcióknál kissé a padló fölött helyezkedik el. Ez befolyásolhatja a természetes vízforgalom sebességét.

Tipp: csatlakoztassa a hőcserélőt a fűtési rendszerhez azzal a feltétellel, hogy a visszatérő cső a lehető legalacsonyabb legyen.

Az egyik fő elem a tágulási tartály, amelyet az áramkör tetején kell felszerelni. Segítségével a fűtött hűtőközeg térfogatának változása kompenzálódik, és a rendszerben lévő levegő felszabadul.

Ez a fűtési rendszer megköveteli, hogy ellenálljon a csővezetékek bizonyos dőlésszögének a csúcsponttól az utolsó radiátorig és attól a kazántól kb. 10 mm / 1 m-re.

Tipp: ha a természetes keringés nem elegendő egy nagy ház melegítésére, helyezzen keringető szivattyút a fűtési rendszerbe. Ebben az esetben nincs különbség, hogy a padlóról milyen távolságban lesz a visszatérő cső.

Mi a hőcserélővel történő fűtés előnye?

hátrányai:

• ha a készüléket egy tégla kemence kemencéjében szerelik fel, annak hatékonysága alacsonyabb lesz, mint a gyári kazánok;
• A kemencében nem lehet automatikus szabályozni a hűtőközeg fűtési sebességét.

gyártás

Ebben az esetben a fűtési hőcserélő eltérő lehet. Leggyakrabban réz vagy acél csövekből álló regiszterhez hasonlít. Használt és lemezes hőcserélő a fűtési rendszerben.

A tüzelőanyag égési zónában a hőmérséklet nagyon magas, különösen, ha antracitot használnak. Ezért a fémre, a készülék kialakítására és a hegesztések minőségére egyre nagyobb igény mutatkozik.

anyag

A készüléknek biztosítania kell a hő optimális átadását, ezért nagyon fontos a fém hővezetőképességének együtthatója. Például egy rézcső 7-szer jobb, mint az acél. Ebben az esetben az utolsó 25 m könnyen cserélhető az első 3,5 m-rel.

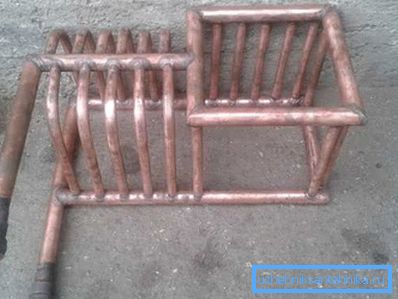

A réz hőcserélők azonban a legkedvezőbbek, de az ár az egyik legmagasabb. Ezért leggyakrabban használt acélcső O32 mm vagy több.

Tipp: ha a kályhát szénnel égetik ki, akkor azt javasoljuk, hogy olyan öntöttvas hőcserélőt használjon, amely képes ellenállni az üzemanyag maximális égési hőmérsékletének. Általában régi radiátorokból álló részeket használjon.

A teljesítmény kiszámítása

Számítsa ki, hogy ez a paraméter csak megközelítőleg lehetséges.

Számos tényezőt kell figyelembe venni, többek között:

• csőátmérő;
• a fém hővezető képessége;
• tekercs hossza;
• tüzelőanyag-égési hőmérséklet;
• milyen gyorsan áramlik a hűtőközeg.

Általában az eszköz igazi képessége a funkciók végrehajtására csak a fűtési rendszer megkezdése után következik be. Javasoljuk, hogy vegye figyelembe, amikor kiszámítja, hogy az 1 m-es O50 mm-es cső körülbelül 1 kW hőenergiát biztosít.

Tipp: Vegyünk például egy jól ismert kazánmodellt és készítsen hőcserélőt a paraméterei alapján.

tervezés

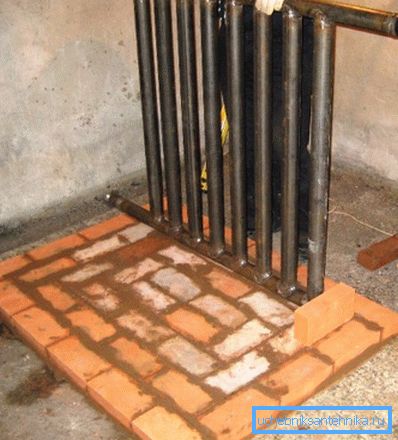

A regiszter a ház vízfűtőkörének hőcserélője, amely sima falú csövekből van hegesztve. Ez hasonlít egyfajta "rácsra", amely a házi készítésű eszköz legnépszerűbb formája.

Vannak olyan szerkezetek is, amelyek egyszerűbbek a formájukban - hasonlítanak egy négyszögletes vagy hengeres tartályra. Ebben az esetben arra kell törekedni, hogy a hőcserélő felület a lehető legnagyobb legyen.

A gyártás során a következő feltételeket tartsa szem előtt:

• az üregek belső szélessége legalább 5 mm legyen, különben a víz forrni kezd;
• használjon 3 mm falvastagságú csöveket, majd a fém nem ég;
• egy 10-15 mm-es résnek a kemencekamra és a hőcserélő falai között meg kell maradnia, a fémbevonat felmelegítésének kompenzálására.

felszerelés

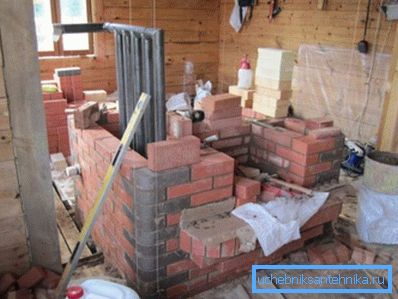

A készüléket a kemence felhelyezésével egyidejűleg jobb felszerelni. Ellenkező esetben le kell szedni a részét.

A folyamat utasításai a következők:

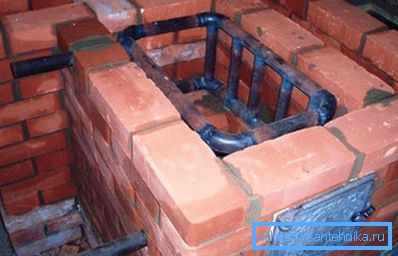

1. A hőcserélő alapját képezzük az égéstérben és telepítsük.
2. Hagyjon helyet a készülék továbbadása és visszaszállítása során.
3. A kemence építésének befejezése után csatlakoztassa a hőcserélőt a fűtési rendszerhez, töltse fel vízzel és tüzelési kályhával.

következtetés

Nem számít, mennyire jó a tégla kályha, nem mindig képes egyenletesen melegíteni egy házat, ahol sok szoba van. Ebben az esetben szükség van egy kazán megvásárlására vagy önállóan hőcserélő készítésére acélból vagy rézcsövekből. Így növelheti a fűtés hatékonyságát több nagyságrenddel. A cikk videója lehetőséget nyújt arra, hogy további információt találjon a fenti témáról.
