Hogyan csatlakoztassuk a radiátorokat központi vagy autonóm
Ebben a cikkben megvizsgáljuk a fűtőtestek csatlakoztatásának jelenlegi módjait, és megismerhetjük a megvalósításuk jellemzőit. A cikk témája nagy jelentőséggel bír, hiszen a fűtőkészülékek piacának bővítése a piac megfelelő kiválasztását, telepítését és működtetését igényli.
De mielőtt elmondaná, hogyan kell csatlakoztatni a fűtőtestet, meg kell határozni a fűtési rendszerek típusát és alkalmazásának jellemzőit.
Olyan rendszerek típusai, amelyekben a fűtőelemek integráltak
Annak megértése érdekében, hogy az akkumulátor a saját kezűleg csatlakoztatva legyen, általános elképzelése van annak a rendszernek, amelyen az eszköz működni fog (lásd még a Réz melegítő radiátorok leírását: jellemzők, műszaki jellemzők és telepítési eljárás).
Jelenleg a világon kétféle típusú fűtési rendszer működik:

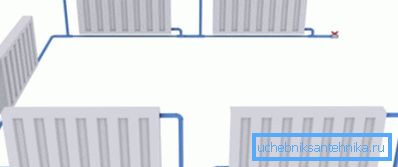

- Az egycsöves rendszert rendszerint többszintes lakóházakban használják. A működtetés elve az egyszerű fűtésű víz, amely egy csőön áramlik keresztül, és bizonyos számú elemen áthalad.
Az egycsöves rendszerek a legegyszerűbbek az eszköz szempontjából, és ennek következtében alacsony az ára. De ez a megoldás egyik fő hátránya - a különböző helyiségek hőmérséklet-indikátorainak képtelen szabályozása függetlenül egymástól.

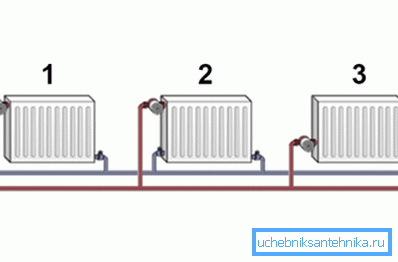

- A kétcsöves rendszer összetettebb a készülékben, de a tervezési tervnek megfelelő hőátadással együtt lehetővé teszi az egyes helyiségek optimális hőmérsékletparamétereinek beállítását.
Rendszerint ilyen fűtést alkalmaznak alacsony épületekben. Az ilyen rendszer működési elve az, hogy az összes elem párhuzamosan van csatlakoztatva, ami lehetővé teszi, hogy mindegyikben külön szabályozzák a hőmérsékletet.
A hűtőközeg keringésének jellemzői
A radiátorok csatlakoztatásának legjobb lehetőségeinek meghatározása során figyelembe kell venni a hűtőközeg rendszerben történő keringésének jellemzőit. Jelenleg két rendszert alkalmaznak: kényszerített és természetes keringés.
Természetes keringés esetén nincsenek speciális csatlakozási követelmények, és alsó vagy felső csatlakozás is alkalmazható, attól függően, hogy a tágulási tartály hol található a rendszerben.
Egy progresszívabb a kényszerített keringetési rendszer, amelyben a hűtőközeg a kazán és az akkumulátorok helyzete és a keringtető szivattyú használata miatt a rendszeren keresztül mozog. Fontolja meg, hogyan kell megfelelően csatlakoztatni a fűtőtesteket egy kényszerített rendszerű rendszerben.
Jelenlegi csatlakozási módszerek

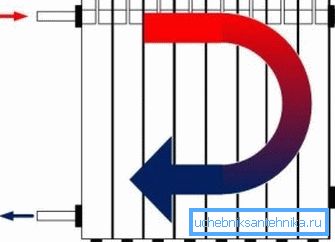

- A fűtőtestek csatlakoztatásának egyirányú módja egy tápcsatlakozóhoz (tápvezetékhez) és visszatéréshez (kisülő csőhöz) történő csatlakoztatás. Ebben az esetben az áramlás a csúcson van, és a visszatérés alul van. Ez a megoldás biztosítja az összes elem összes fázisának egyenletes fűtését.
Ez a megoldás a legérzékenyebbnek tekinthető az egyszintes lakóépületekben, ahol közepes radiátorok használhatók (legfeljebb 8 szakasz).
Fontos: A nagyszámú szelvényű szerkezetekhez olyan egyéb módszerek szükségesek, amelyek megakadályozzák a nagy elemekben a hőveszteség lehetőségét.

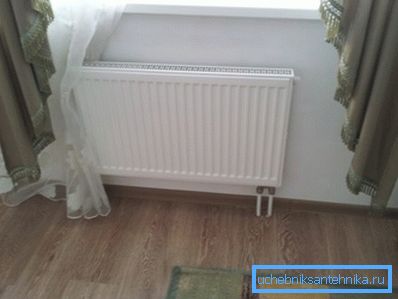

- Az alsó csatlakozással egy fűtőtestet lehet alkalmazni. Ez a megoldás akkor fontos, ha a csővezeték egy része a padlóburkolat alatt van elrejtve. Ily módon a padló alól a csőcsatlakozókat, amelyek az oldal alján vagy alján helyezkednek el a radiátorhoz.
Ennek a módszernek az előnye a csővezeték alacsony láthatósága. Az alsó csatlakozás hátránya alacsony hatékonyságú, mivel a hőveszteség ilyen kapcsolat esetén legfeljebb 15% lehet. Ennek eredményeképpen az akkumulátor teteje és alja egyenetlenül hevülhet.

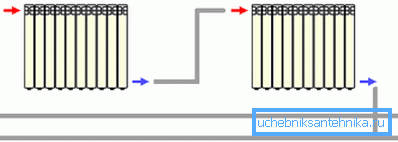

- Ha a kérdés az, hogyan csatlakoztassuk a radiátorokat a hőveszteség minimalizálása érdekében számos szakaszon keresztül, alkalmazhatja a kereszt (átlós) módszert.
A megfelelő csatlakozás ebben az esetben a következő: az adagolás a radiátor tetején van rögzítve, míg a kisülő cső a másik oldalon, de alul található.
Ennek a megoldásnak nyilvánvaló előnye van, mivel az alatta és mindegyik szakaszon majdnem egyenletesen melegítenek. Ha a hőveszteség keresztkötésekor nem több, mint 2%.
Válasszon kiegészítőket a szerelési munkákhoz
Miután eldöntöttük, hogyan lehet összekötni a csöveket az elemekkel, megfontoljuk, hogy a fűtőtestek csatlakoztatásához melyik szerelvény legyen a legjobb választás.
A szelepeket és alkatrészeket az alkalmazott fűtőberendezés típusának megfelelően és a bekötési rajz szerint választják ki és vásárolják.

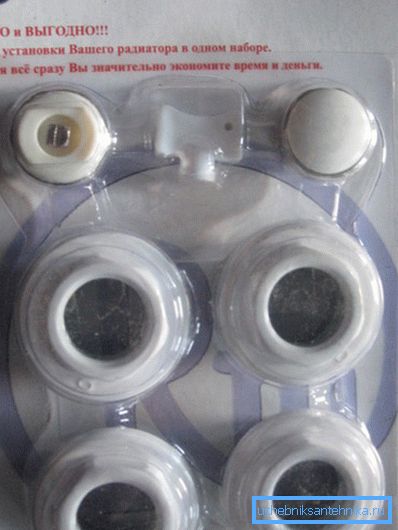

A fűtési rendszerekre vonatkozó szabványos szerelési készlet a következő összetevők listáját tartalmazza:
- futorki összeg 4 darab;
- Mayevszkij daru;
- csavaros dugó;
- Paronitovye vagy szilikon tömítések;
- fal- és padlóelemek;
- Adapterek szükségesek, ha a csővezeték átmérője eltér az akkumulátortöltő átmérőjétől.
Fontolja meg, hogyan kell megfelelően csatlakoztatni a fűtőtestet.

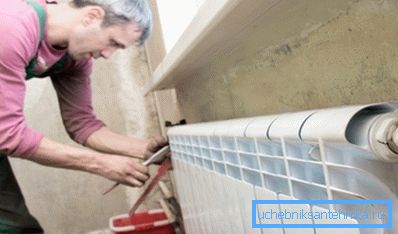

Javaslatok radiátor felszerelésére
Úgy döntött, hogy megválasztja az egyik korábban felsorolt módszert? Továbbra is folytatni kell a telepítést (olvassa el a cikket Elektromos radiátorok: a fő típusok és a működés jellemzői).
A szerelési utasítások a radiátorok és csövek használatától függenek.
- Csak egy speciális eszköz használatával dolgozunk. Például egy egyenletesen vágott, vágott polipropilén vagy fém-műanyag csatlakozó szerelvények szereléséhez nem lehet fémfűrész, hanem speciális csővágó.
- Mielőtt felszerelné a tartóelemeket és akasztaná az akkumulátort, győződjön meg róla, hogy a fal szorosan és erősen van.
- A radiátorok (még az alumínium) felszerelését nem szabad egyedül elvégezni, mivel e szerkezetek súlya jelentős.
- Ha az összekötő szerelvények tömítő gumit tartalmaznak, a füstölő szalagok vagy a vontatás nem ajánlott.
- A szerelvényeket az elemek lyukakba középen kell csavarni, hogy ne szakadjanak meg a szálak.
Fontos: A telepítés végén a csatlakozásokat szárazra töröljük és a rendszert vízzel tölti ki egy próbaüzem. A csatlakozás helyén egy száraz szalvétát tartunk, majd megnézzük, van-e nedvesség.
következtetés
Most, hogy tudja, hogyan csatlakoztassa a fűtőtestet, folytathatja a szükséges anyagok beszerzését és a beszerelést. Kérdése van?
További információt a videóban találhat ebben a cikkben.
