Hogyan csatlakoztassunk egy fűtőtestet egy magánházban?
A fűtési rendszer hatékonysága számos tényezőtől függ, beleértve az akkumulátorok csatlakoztatását is. Végül is, ha a kapcsolat helytelen, a hűtő egy része hideg lehet még a hűtőfolyadék magas hőmérsékletén is. Ezért ebben a cikkben megnézzük, hogyan kell megfelelően csatlakoztatni a radiátorokat és milyen esetekben, milyen sémákat kell használni.
Kapcsolatfunkciók
A radiátorok csatlakoztatásának módjai
A magánházak fűtési rendszereinek kialakításakor a következő csatlakozási módszereket alkalmazzák:
| Egyféleképpen | Ebben az esetben a tápvezeték felülről van csatlakoztatva, és a visszatérő cső ugyanabból a részből van csatlakoztatva az alulról, így a fűtőkészülék kapcsolási rajza lehetővé teszi, hogy a radiátor egyenletesen felmelegedjen. Ha azonban a harmonika nagyszámú szekciót tartalmaz, jelentős hőveszteség lesz, akkor jobb, ha más csatlakozási lehetőségeket is használ. |

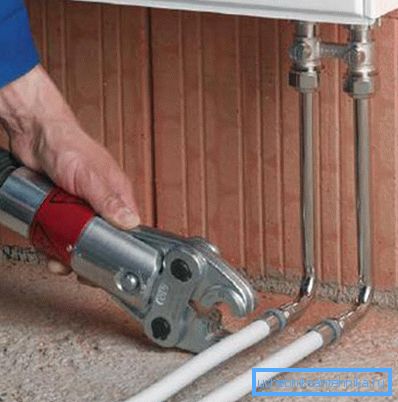

| Ülés és alsó | Ez a módszer kiváló lehetőség, ha a csövek a padlóban vannak. A csatorna a szerkezet alján található csövekhez csatlakozik. Ennek a módszernek a hátránya csak alacsony hatékonyság, mivel a hőveszteségek elérhetik a 15 százalékot. |
| átlós | Ez akkor használható, ha nagyszámú metszettel rendelkező eszközöket csatlakoztat. Mivel könnyen kitalálható, ebben az esetben az ellátóvezeték felülről van csatlakoztatva, és az elvezető cső az alulról, az ellenkező részből áll. A radiátorok magánházban való összekapcsolására szolgáló rendszer hozzájárul a hűtőfolyadék egyenletes elosztásához és a készülékek maximális hőátadásához. |
Figyelj! Ha termosztátot használ a fűtőtest párhuzamos fűtéséhez, meg kell tenni a megkerülést. Ez lehetővé teszi a készülék fűtési fokának beállítását.
Amint látjuk, a radiátorok csatlakoztatásának módszerei számos tényezőtől függenek, például a csövek lefektetésének módjától, a berendezés teljesítményétől stb. Különösen a rendszer típusa van kiemelten fontos. Beszélünk többet a fűtési rendszerek típusairól.
A rendszer típusai
A fűtési rendszerek eszközén két séma alkalmazható:
- Egy cső - a legegyszerűbb, mivel a hűtőfolyadék egyetlen csövön keresztül áramlik, amelyhez a fűtőberendezések sorba vannak kötve. Hátránya, hogy nem teszi lehetővé a hőáram szabályozását. Ezért a hőátadás megegyezik a tervezés során kialakított tervezési rátával. Ezt a sémát kis rendszereknél használják, ugyanúgy, mint a nagy csővezeték hosszúsága és nagyszámú radiátor esetében, a készülékek egyenetlenül melegednek fel.

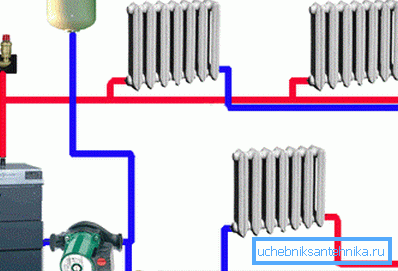

- Dupla cső - ennek jelentése, hogy a forró víz egy csőben áramlik, és a hűtött visszatér a kazánba egy másikban.. Ebben az esetben a magánházban lévő radiátorok csatlakoztatása párhuzamosan történik. Ennek az eszköznek az előnye a szakaszok egységes fűtése, valamint a hőátadás beállítása. A hiányosságok közül meg lehet határozni, hogy csak nagyobb számú cső szükséges, az építés költségei emelkednek.
Meg kell jegyezni, hogy a rendszer típusától függetlenül a saját kezű fűtőtestek csatlakoztatása kétféle módon valósítható meg:
- A függőleges rendszer szerint - a fűtőberendezés egy függőleges felhúzóval van összekötve, amelyből a radiátorok vezetékezése megtörténik.
- A vízszintes rendszer szerint - a hűtőközeget vízszintes csővezetékeken keresztül cirkulálják.
A radiátorok csatlakoztatásának módja a ház sajátosságaitól függ. Például, ha egy lakó több emeleten van, a kapcsolat függőleges mintázatban valósul meg.
Helymeghatározás

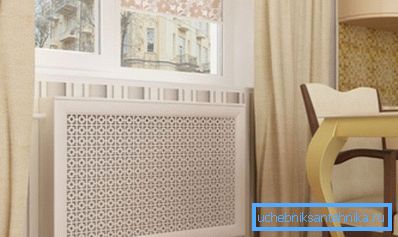

A fűtőelem megfelelő csatlakoztatásának eldöntésénél feltétlenül meg kell határozni a fűtőberendezések elhelyezkedését. Az a tény, hogy a radiátorok funkciója nem csak a helyiségek melegítésére szolgál, hanem olyan hőpajzs létrehozására is, amely megakadályozza a hideg behatolását a helyiségbe. Ezért van az ablakpárkányok alatt.
Ebből következik, hogy a fűtőberendezéseket a legnagyobb hőveszteség helyén kell elhelyezni. Ezért, mielőtt eldönti a kapcsolat módját, el kell készíteni egy diagramot a helyükről.
Ezenkívül fontos pontosan meghatározni a telepítési távolságot, amely lehetővé teszi a készülékek maximális hőátadását. Tehát ezeknek a távolságoknak a következőknek kell lenniük:
| Az ablakpárkány aljáról | 100 mm |
| A padlóról | 120 mm |
| A falon kívül | 20 mm |
Nem ajánlott megsérteni ezeket a szabályokat.
Figyelj! A küszöb nem blokkolja vagy blokkolja a fűtést, mivel ez jelentősen csökkenti a hőtermelés hatékonyságát. Bizonyos esetekben azonban a radiátorok rácsozhatóak. Ez leggyakrabban akkor történik, ha a fűtőberendezések nem illeszkednek a helyiség belsejébe.
felszerelés
Csatlakoztassa a fűtőtestet a meleg szezonban, hogy ne maradjon télen fűtés nélkül. Ezért minden elemet előre kell megvásárolni, hogy gyorsan elvégezhesse az összes munkát.
Figyelj! A fűtőberendezések csak a fűtési terv elkészítése után szerezhetők be. Ez lehetővé teszi, hogy kiválassza a csatlakozóvezetékek megfelelő helyét. Ezenkívül először ki kell számolnunk a teljesítményüket, hogyan kell ezt elvégezni, és megtudhatja a portálunkon.
Folytassa a helyiség befejezése után szükséges szerelési munkálatokat.
Az utasítás a következő:
- Ha a régi radiátorok cseréjét beltéren végezzük, akkor először le kell szüntetni a régi konstrukció elemeit.
- Ezután meg kell határozni az építési helyzet helyét és a megfelelő jeleket a falon. Ebben az esetben az építési szintet kell használni, hogy a szerkezet pontosan telepítve legyen.
- Ezután meg kell erősíteni a saját zárójeleket.
- Ezt követően a készüléket a konzolokra kell felszerelni, a szokásos módon a radiátorokhoz mellékelt utasításoknak megfelelően.

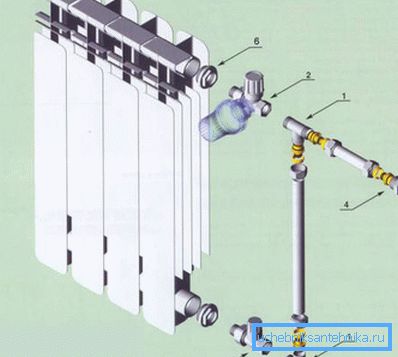

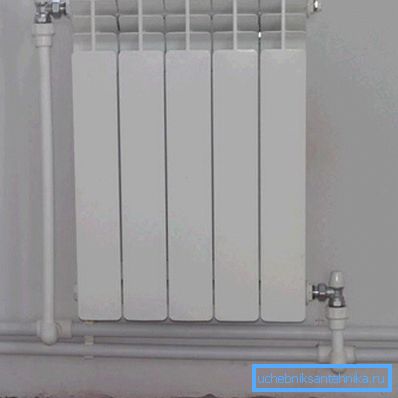

- Az eszközök felszerelése után csatlakoztatni kell őket a csővezetékhez. Ez a művelet a cső típusától függ. Például ha a csővezeték műanyag csövekkel van ellátva, a radiátorok speciális rögzítőelemekkel - "amerikai" csatlakoznak.
Ebben a szakaszban gömbcsapokat szerelnek fel, valamint Mayevsky darukat. Meg kell jegyezni, hogy ha egy fűtőkészüléket egy alsó csatlakozással használnak, nem szükséges áthidalni és telepíteni a szabályozószelepeket. Ez utóbbit általában kétcsöves rendszerekben használják, diagonális és oldalsó ízületekkel.
A szelepek beszerelésekor ügyelni kell arra, hogy könnyen hozzáférhessenek hozzá, még akkor is, ha maguk a radiátorok zárva vannak.
- A munka végén töltse fel a rendszert egy hűtőfolyadékkal és végezzen nyomástesztet.
Figyelj! A fűtés tervezésénél és telepítésekor meg kell felelnie az SNiP 3.05.01-85 szabvány követelményeinek.
Itt, valójában, minden fő jellemzője a fűtőelemek csatlakoztatásához.
következtetés
Maga a radiátorok csatlakoztatása nem nagy ügy. Azonban ahhoz, hogy a rendszer hatékony legyen, először is helyesen kell elkészíteni a rendszert. Ehhez figyelembe kell venni számos tényezőt, ezért a projekt elkészítését nagyon óvatosan kell elvégezni.
A cikkből származó videóból további információkat kaphat e témáról.
