Hogyan csatlakoztassunk egy fűtőtestet: egycsöves és

Azok, akik úgy döntöttek, hogy egy otthon fűtésére szolgáló eszközt terveznek és hajtanak végre, át kell dolgozniuk a folyamat minden részletét. És ha az ilyen munkákkal rendelkező szakemberek számára minden egyszerűnek tűnik, akkor a kezdőknek sok kérdése van, például milyen anyagokat és berendezéseket kell használniuk. Beszéljük, hogyan kell megfelelően csatlakoztatni a fűtést - az akkumulátort.

Az

Általános információk a fűtési rendszerekről

Fontos, hogy először döntsük el, hogyan csatlakoztassuk egymáshoz a radiátorokat. A szakemberek nyelvén el kell dönteni, hogy a fűtőberendezések pántolásának módja közül melyiket kell használni.

A fűtési rendszerek minden fajtájára kétféle módon lehet vezetékvezetéket lefektetni:

  • Egycső;
  • Twin-Tube.
Két lehetőség: a fűtővezeték kétirányú és egyoldalú elrendezése

Egy csővezeték

Olyan rendszerek, amelyekben a melegvíz mint hűtőközeg szállítása ugyanazon a vonalon történik, kevésbé hatékonyak a következő okok miatt:

Hasznos képlet azok számára, akik csak
  • Gyakorlatilag nem engedélyezik külön készülék fűtését;
  • Mivel a hőhordozó forrásától való távolság növekszik, fokozatosan csökken a hőmérséklete, és az áramkör utolsó radiátorja alig meleg vagy teljesen hideg lehet;
  • Vészhelyzet esetén a hálózat bármelyik részében teljesen ki kell kapcsolni a fűtést.

Az Ön információiért! Az egyetlen előnye az ilyen típusú kábelezés fűtési csövek képest a két cső - az alacsony ár.

Az ilyen egycsöves fűtési rendszereket elsősorban olyan magas épületekben használják, ahol a fogyasztók központosított hőellátása biztosított.

Kétcsöves rendszer

A magánszektorban autonóm (fűtési rendszerű) fűtési rendszerek létrehozása leggyakrabban kétcsöves radiátor csővezeték-rendszert alkalmaz:

  • Az egyik cső, amely a hűtőfolyadékot a készülékhez szállítja;
  • A másik a hőforrás fűtési közeghez (kazánhoz) történő visszatérő mozgás.
Egy egyszerű kétcsöves rendszer így néz ki.

A rendszerben lévő összes elem párhuzamosan van csatlakoztatva, így a két vezeték teljesen különálló, és csak a végső radiátoron csatlakozik.

A kétcsöves radiátor csatlakozási rendszer a következő előnyökkel rendelkezik:

  • Az áramkörökben lévő készülékek fűtésének vezérlési képessége, amely biztosítja a legmegfelelőbb körülmények kialakítását a különböző helyiségekben;
  • A kazán és az akkumulátor közötti távolságtól függetlenül mindegyik készülék egyenletesen melegszik;
  • Ha javításra vagy cserére van szükség a rendszer bármelyik részében, teljes kikapcsolása nem szükséges.

Most arról beszélünk, hogyan kell megfelelően csatlakoztatni a fűtőtestet a saját kezével.

A csatlakozóvezetékek típusai az elemekhez

De először fontolja meg, hogyan lehet leginkább csatlakoztatni egy fűtőtestet a táp- és visszatérő csövekhez.

Háromféle fűtőtest cső van:

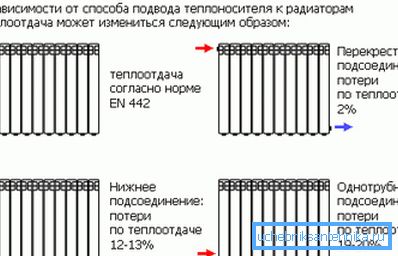

Vizuálisan megvizsgálhatja, hogy melyik opció a legmegfelelőbb és praktikusabb az Ön esetében.
  1. oldalsó. Ezzel a módszerrel csővezetékeket csatlakoztatnak a radiátor egyik oldalán:
    • A készülék tetején lévő takarmány;
    • Forduljon alulra.

    Figyelj! Az oldalsó csatlakozás a radiátorok és a főcsövek legáltalánosabb és leghatékonyabb csatlakoztatási módja. Ugyanakkor hatékonysága csökken, ha nagyszámú metszettel rendelkező eszközök hálózatához csatlakozik.

    1. átlós. Ez a típusú pántok a legalkalmasabbak a nagyon széles elemek (nagyszámú szakaszok) csatlakoztatására. Ez a módszer magába foglalja az eyelinereket:
      • Egyrészt a fűtőtest tetején lévő tápvezeték;
      • Visszatérő csővezeték a készülék másik oldalán lévő legalacsonyabb ponton;

      Figyelj! Az átlós csatlakozás biztosítja a hűtőfolyadék egyenletes eloszlását a készülék egész területén. Az inverz átlós csatlakozással (alulról áramló, felülről visszafelé) a fűtési rendszer hatékonysága 10% -kal csökken.

      1. alacsonyabb. A fűtőtestek fűtési főbe történő csatlakoztatásának ez a módja kevésbé hatékony (10% -kal alacsonyabb, mint az oldalsó burkolattal). Ezért csak a fűtési csővezetékek földalatti (rejtett) bekötésére van igénybe.

      Fűtőkészülékek elhelyezése

      Nagyon fontos, hogy ne csak a radiátorok egymáshoz való csatlakoztatását, hanem az épületszerkezetekhez való helyes elhelyezkedését is. Hagyományosan a radiátorokat a helyiségek falai mentén helyezték el és helyben az ablakok alatt, hogy csökkentse a hideg levegő behatolását a legkiszolgáltatottabb helyen.

      Erre vonatkozóan világos utasítás található a hőtechnikai berendezések telepítéséről szóló SNiP-ben:

      • A padló és az akkumulátor alja közötti rés nem lehet 120 mm-nél kisebb. Ha a készüléktől a padlóig terjedő távolság csökken, a hőáramlás eloszlása ​​egyenetlen lesz;
      • A hátsó felülettől a falig tartó távolság, amelyen a radiátor fel van szerelve, 30-50 mm-nek kell lennie, ellenkező esetben a hőátadás zavart okoz;
      • A fűtőtest felső szélétől az ablakpárkáig terjedő rés 100-120 mm-es (nem kevesebb) tartományban van. Ellenkező esetben nehezen lehet hőmennyiséget mozgatni, ami gyengíti a helyiség fűtését.

      Bimetál fűtőberendezések

      A bimetallikus radiátorok összekapcsolásának megértéséhez tudnia kell, hogy szinte mindenhez illik bármilyen kapcsolat:

      • Négy lehetséges kapcsolódási pontjuk van - két felső és két alsó;
      • Dugóval és Mayevsky daruval felszerelve, amelyen keresztül a fűtési rendszerben összegyűlt levegő szabadulhat fel;

      Az átlós csatlakozás a bimetallikus elemek számára a leghatékonyabbnak tekinthető, különösen, ha nagyszámú szakasz van a készülékben. Bár nagyon tágas elemek, amelyek tíz vagy annál több szekcióval vannak felszerelve, nem kívánatosak.

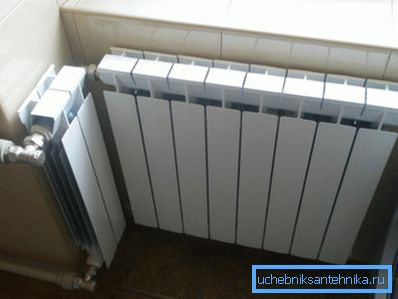

      Tipp Jobb gondoskodni arról a kérdésről, hogy hogyan kell helyesen összekötni két 7-8 szakaszos fűtőtestet egyetlen 14 vagy 16 szakaszos készülék helyett. Sokkal könnyebb telepíteni és könnyebb tisztítani.

      Egy másik kérdés - hogyan lehet összekötni egy bimetál radiátor részeit, amikor a fűtőkészülékek különböző helyzetekben átrendezhetők:

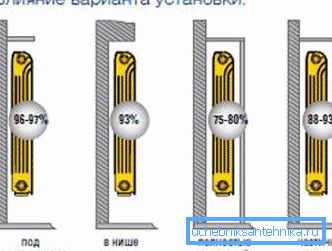

      Egy másik fontos hely, ahol a fűtőtest telepítését tervezi
      • Új fűtési hálózatok létrehozásának folyamata;
      • Szükség esetén cserélje ki a meghibásodott radiátor egy új - kétfémes;
      • Alulterheltség esetén az akkumulátor további részek hozzáadásával növelheti az akkumulátort.

      Alumínium elemek

      Érdekes! Általánosságban meg kell jegyezni, hogy az átlós csatlakozás kiváló megoldás bármilyen típusú elem számára. Nem tudod, hogyan lehet összekötni az alumínium radiátorokat egymással, összekötve átlósan, nem fogod elveszíteni!

      Zártláncú fűtési hálózatok esetén a magánházakban célszerű az alumínium elemek telepítése, hiszen itt könnyebb a megfelelő vízkezelést biztosítani a rendszer feltöltése előtt. És a költségek sokkal alacsonyabbak, mint a kétfémes készülékeké.

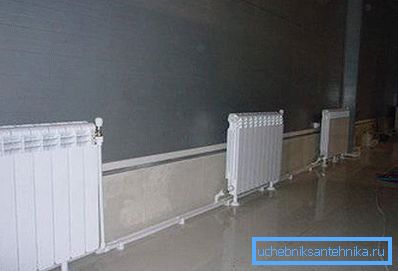

      Természetesen, az idő múlásával, a radiátorok mentén a hűtőközeg lehűl.

      Természetesen meg kell próbálnod, mielőtt az alumínium radiátor szelvényeit összekapcsolnád.

      Tipp Ne rohanjon a gyári csomagolás (film) eltávolításához a beépített fűtőtestekből a helyiségben végzett befejező munkák végéig. Ez védi a radiátor fedelét a sérüléstől és szennyeződésektől.

      következtetés

      Maga a munkafolyamat nem sok időt vesz igénybe, nem igényel speciális készségeket vagy drága felszerelést, minden hardverboltban megvásárolhatja az összes szükséges eszközt. És ne felejtsük el, hogy a kapcsolat hosszú ideig és gond nélkül szolgál majd Önnek, ha jó minőségű anyagokat használt a munkájához, és követi a fűtési rendszer telepítésének szabályait.

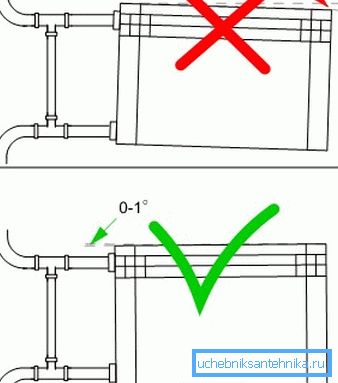

      Pontosan arról beszélünk, hogy mit mutat ez a szám.

      Ebben a cikkben bemutatott videóban további információkat talál a témáról.
