Hogyan építsünk kéményt egy gázkazánhoz: az öntermelés

A magánházban lévő fűtési rendszerek egyik szükséges eleme a kazán. Ez az egység, függetlenül az abban alkalmazott tüzelőanyagtól, bizonyos követelményeknek megfelelően telepíthető, ami garantálja működésének helyességét és biztonságosságát.

Fontolja meg, hogyan kell felszerelni a kéményt egy gázkazán számára, mivel a telepítési utasítások nehézségekkel és árnyalatokkal rendelkeznek.

Tervezési jellemzők

A gázkazánok kéményeinek telepítése előtt önnek kell kiválasztania, megvásárolnia és telepítenie kell a készüléket. A kémény geometriai méretei és egyéb jellemzői a fűtőegység műszaki jellemzőitől függenek (lásd még a cikket A keresztkötéses polietilén csövek és szerelvények: műszaki jellemzők és beépítési jellemzők).

Vegye figyelembe a főbb árnyalatokat, amelyeket figyelembe kell venni a tervezés során:

1. A leggyakoribb kerekek. Azonban senki sem tiltja a kémények alkalmazása négyzet keresztmetszetű kazánokhoz. A fő követelmény - a kémény belső térfogata nagyobb, mint a kazán égéskamrája.

Ha úgy dönt, hogy egy kerek csövön marad, akkor a belső térfogat meghatározásához ismernie kell a termék belső átmérőjét. Ha a jelzésen nincs feltüntetve, akkor a számításhoz a csőfalak vastagságát le kell vonni a külső átmérőtől.

Ezután a kapott értékek a következő képletre vannak helyettesítve:

S =? * d_belső * L

Ahol d_belső - a használt cső belső átmérője;

L a kémény hossza.

Figyelj! A kéményüzemű kazán csövének szélesebbnek kell lennie, mint a kimeneténél. Ellenkező esetben nehéz lehet a kazánt és a kipufogórendszert összekötni.

1. A kémény magassága attól függ, hogy milyen messze van a tető gerincétől.

Itt van a következő kapcsolat:

• legfeljebb 1,5 méter távolság - a cső felső vágása legalább 50 cm-rel hosszabb;
• 1,5 és 3 méter közötti távolság - a felső vágás lehet a síkság vagy a magasabb;
• 3 méternél nagyobb távolságra - ebben az esetben olyan vonalat kell húzni, amely 10 fokkal a tető legmagasabb pontján áthaladó vízszintes vonal alatt lesz (a kéményrésznek nem szabad alacsonyabbnak lennie).

Ha a cső belső térfogatának kiszámítása után kiderült, hogy az átmérője nem elegendő, ne vegyen sok részletet, mivel az ára sokkal magasabb lesz. Célszerűbb csak kissé növelni a szerkezet hosszát.

A kémény önálló felszerelése

Szálláshely kiválasztása

A gázkazánok kéményei nem túl bonyolult rendszerek, de amikor saját kezűleg telepítik őket, figyelembe kell vennie számos árnyalatot. Ellenkező esetben a kazán nem fog megfelelően működni, ami meghibásodásához vezethet, és egyes esetekben - a kipufogógázok felgyülemlése a helyiségben és emberek mérgezése.

Mielőtt folytatná az építést vagy a szerelést, válassza ki azt a helyet, ahol a csövet rendezik.

Két fő lehetőség van:

• a ház belsejében;
• az épületen kívül.

Mind az első, mind a második lehetőségnek előnyei és hátrányai vannak.

Tekintse meg a beltéri telepítés jellemzőit:

• ha a szilárd tüzelőanyaggal működő kazán kéménye a fűtött helyiségeken áthalad, akkor nem kell tovább melegíteni;
• fennáll a veszélye a kipufogógázok és a gyújtásuk átadásának veszélye;
• A kéményelemeket nehezebb telepíteni és javítani bontás esetén.

Ha úgy dönt, hogy a kipufogórendszert a házon kívül telepíti, akkor vannak előnyei és hátrányai is:

• ilyen kémény teljes biztonságban van a működés során;
• a kialakítás kevésbé bonyolult a telepítéshez;
• a cső könnyen kijavítható törés vagy nyomáscsökkentés esetén;
• Az opció kiválasztásakor előzetesen el kell döntenie, hogy mi legyen a kazán kéményének szigetelése, mivel a téli időszakban történő fagyasztás semmiképpen sem engedélyezett.

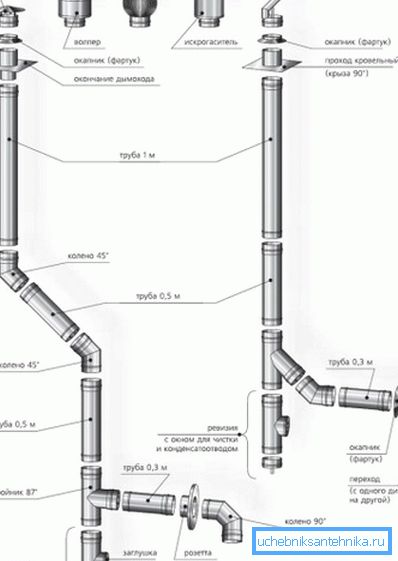

A kémény összetevői

A kazánból származó égéstermékek eltávolítására szolgáló csővezeték, amely a földgázon dolgozik, az alábbi kötelező elemekből áll:

• egy adapter, amely a kazán kimenetét egy kisülőcsővel köti össze;
• egy revízióval ellátott, felszereléssel ellátott, a kondenzált nedvesség eltávolításához szükséges;
• rögzítőelemek - bilincsek és záróelemek;
• csapok (ha szükséges) - a fűtőelemtől legalább 2 méteres távolságra kell elhelyezni, különben a tolóerő csökkentése lehetséges;
• átmeneti csövek;
• csövek;
• kúpos csúcs.

Figyelj! A gázkazán csővégének kúpos véggel kell rendelkeznie. A hagyományos terelőelemeket és kupakokat tilos felszerelni. Szélsőséges esetekben a vágás teljesen védelem nélkül maradhat.

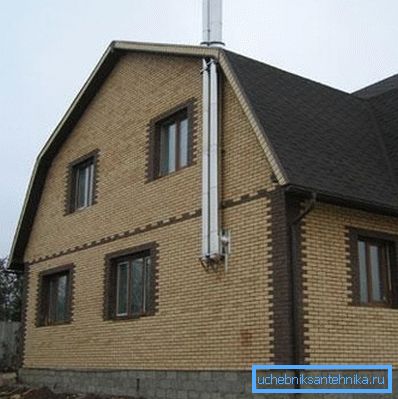

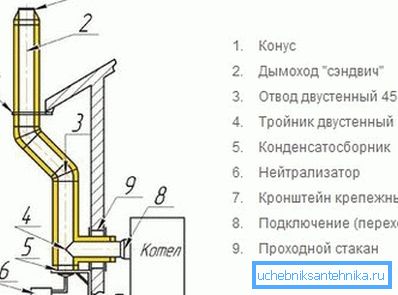

Külső kémény behelyezése

A kipufogógáz-kipufogórendszer telepítése a házon kívül a következő:

1. Egy adaptert helyeznek a gázkazán csövére, amely áthalad a falon. A falnak szorosan illeszkednie kell a falazathoz, ezért mielőtt többször megkezdené a lyukat, gondosan ellenőrizze az összes méretet és alkalmazza a jelöléseket.
2. A kémény falán kívül kint látható. Minden elemet érintkezésbe kell venni a tégla (beton) kell gondosan szigetelt.
3. Külsőleg a revíziót a kimenő szegmensre rögzítik, egy csomóponttal.
4. Szerelt cső a kívánt magassággal. Ehhez használja a szükséges számú előre megvásárolt linket. Az egész szerkezet a ház falához rögzítve, záró bilincsekkel. A szomszédos rögzítők közötti távolság nem lehet kevesebb, mint 2 méter.
5. Amint a kémény eléri a kívánt magasságot, az utolsó elemre kúp alakú csúcsot helyeznek.
6. Minden tömítést meg kell húzni tömlőbilincsekkel vagy acélhuzalokkal.
7. Ajánlatos a csövet olyan festékkel festeni, amely védi az anyagot a korróziótól, és vonzóbbá teszi a csövet.

A csővezeték telepítéséhez olyan speciális többrétegű csöveket kell használni, amelyek nem igényelnek további szigetelést. Ellenkező esetben önnek kell gondoskodnia a szigetelésről.

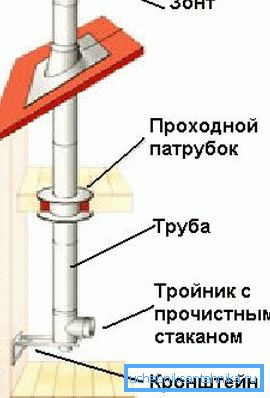

Belső kémény telepítése

Az eddigi építésektől eltérően itt a munka megkezdése előtt előkészítő tevékenységeket kell végezni:

• jelölje meg a padlót és a tetőt azokon a helyeken, ahol a jövő kéménye elmúlik;
• vágja le a lyukakat a megfelelő helyeken (minden méretet gondosan ellenőrizni kell, hogy az adapter csövek a lehető legszorosabban legyenek behelyezve).

Maga a telepítési folyamat a következő:

1. A kazán kimenetéhez speciális adaptert csatlakoztatunk.
2. A kémény tisztításához szükséges egy revízió, amely a kémény tisztításához szükséges, majd egy fémlemezzel ellátott fő tartóelemet szereltek fel, amely a teljes szerkezet alapjául szolgál.
3. A csövet a közvetlen alkatrészek és egyéb szükséges adapterek (könyök) segítségével szereljük fel.
4. Olyan helyeken, ahol a cső átfedi egymást, különleges csöveket kell használni.
5. A csövek belépési és kilépési pontját a mennyezetről fémlemezekkel kell védeni, amelynek átmérője kissé nagyobb legyen, mint a kémény átmérője.
6. Minden csuklós csavart vagy acélhuzalral meg kell erősíteni.
7. A szerkezet falra rögzíthető a konzolok segítségével.
8. A cső felső vágását speciális kúpos alakú fúvókával kell védeni, amely megakadályozza a csapadék és a szél bejutását a csőbe.

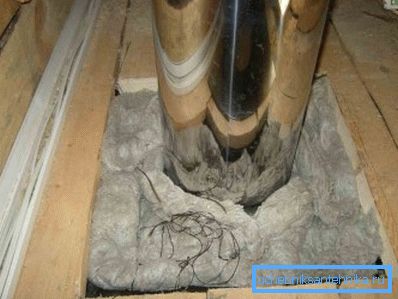

Kéményszigetelési intézkedések

Olyan helyeket, ahol a kipufogórendszer érintkezésben van a könnyen gyulladó anyagokkal, gondosan szigetelni kell. Ehhez az alkalmazott csövet minden oldalról gondosan bevonattal kell ellátni egy bazaltszőnyegen, szigetelt fémfóliával és tűzálló keverékkel. A padlóburkolatok továbbá ásványgyapotokkal védettek.

Ne felejtse el ellenőrizni a varratok tömítettségét. Ehhez szappanoldatot készíthet és alkalmazható az ízületekre. A buborékok megjelenése jelzi a lyukak jelenlétét, amelyeket le kell zárni.

következtetés

A házban lévő gázkazán kéménye nagyon fontos. Nemcsak a fűtési rendszer helyességétől és hatékonyságától, hanem a házban tartózkodók biztonságától is függ (lásd még a cikket Polietilén csövek: 6 fő típus).

További részletek a különféle szellőztető és kipufogó rendszerek telepítéséről a cikkben található videóban találhatók.
