Hogyan helyezzen egy meleg padlót a laminátum alatt?

Ismeretes, hogy a modern padlóburkolatú bevonatok nem biztosítják a klasszikus faanyag által elért termikus egyensúlyi szintet. Ezért az ilyen bevonatok elhelyezését gyakran egy speciális fűtési rendszer elrendezése kíséri (az úgynevezett padlófűtés), amely a következő kialakítású lehet:

  • vízmelegítő rendszer;
  • elektromos fűtés, speciális kábel segítségével;
  • elektromos fűtés infravörös forrás használatával.

Ebben a cikkben elemezzük, hogyan kell a laminált padló alatt egy meleg padlót elhelyezni a saját kezével, figyelembe venni az infravörös film és a fűtőkábel telepítésének lehetőségeit, valamint fényképeket és videó utasításokat bemutatni.

Alapítvány előkészítése

Alapítvány előkészítése

Annak érdekében, hogy bármelyik kiválasztott lehetőség hosszú ideig szolgáljon, meg kell tenni annak érdekében, hogy a padlószint a lehető legközelebb legyen az ideálishoz. Ha mindent készen áll, akkor a fűtőelemek beszerelésének gyakorlati részébe léphet. Mielőtt bármilyen intézkedést megkezdenél, elemeznie kell a következő pontokat:

  • Mekkora a mennyezet magassága. Lehetőség van a padló emelésére vagy a padlószint csökkentésére. Egy lakásban vagy egy erkélyen csak meglévő esztrich, betonlemezek szintjére lehet menni. Egy magánházban, ha nem áll egy bolyhos alapon, akkor mélyebbre megy a kívánt értékre.
  • Eltávolítja az összes régi padlót. Jobb, ha lefedni a cserépet egy perforátorral. A tisztítás az egész területre kiterjed. Minden csomó vagy ragasztó maradékot eltávolítunk.

Lézeres szint

  • Abban az esetben, ha úgy döntöttek, hogy elhagyják a meglévő nyakkendőt, fontos, hogy felmérje a szintcsökkenést az egész síkon. Ehhez a tökéletes lézerszinthez. A falakon egy vonalat kell rajzolni, mérni a távolságot a padlóról egy mérőszalag segítségével (ez a művelet vízszinttel végezhető el, a fal egyikére helyezzük a jelet, majd átmásoljuk a többiekhez, és méréseket készítenek róluk.).

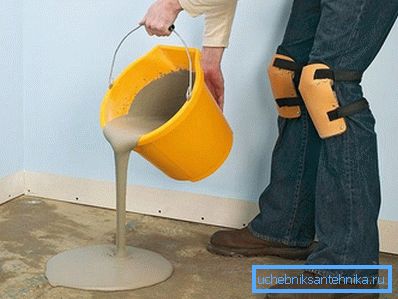

  • Egy ömlesztett padló feltöltése

    Ha úgy találja, hogy az értékkülönbség nem haladja meg a 10 mm-t, akkor az önterülő keverékeket legjobban kiegyenlítik. Annak érdekében, hogy velük együtt dolgozzon a kívánt szinten, fontos tiszteletben tartani a gyártó által megadott arányokat. Hígítás után a folyadék egyszerűen a padlóra kerül. Ebben az esetben minden rést előre lezárni kell, hogy a megoldás ne menjen el. A teljes terület betöltése után egy tűgörgőt vagy fogazott simítót takar. Ez eltávolítja a légbuborékokat. Ha a különbség meghaladja a 30 mm-t, akkor meg kell tölteni a cement-homok keveréket. Ebben az esetben az előző verziót is használhatja, de az ilyen munkák költsége sokkal magasabb lesz.
  • Ha a mennyezetmagasság nem teszi lehetővé a padló emelését még magasabbra, akkor egy perforátorral vagy egy kalapácsos kalapács használatával eltávolítja a régi esztrichet. Miután eltávolították a kívánt réteget, durva padlót készítettek. Ebből a célból a világítótornyok betonlapokra vannak felállítva. Speciális szerszámokat használhatsz, ahelyett, hogy a fém csőcsiszoláshoz illeszkedne. Az útmutatók a jövőbeli esztrich felállítása során kerülnek elrendezésre. Először egy elem van kitéve. Ebből a célból a jövő esztrich magassági jelzései a falakra kerülnek. Használhatja az előző lépésből származó ajánlásokat. Továbbá az építési szint segítségével a sík átkerül az útmutatóba. A teljes hosszúságra történő rögzítéshez a bélés a megoldásból készül. Miután megragadta, elhelyezheti a következőt a kitett szalag mentén. Ezenkívül a jelzések közötti időközöket fel kell tölteni az elkészített keverékkel, és a jelzőfényszabály alapján kell elvégezni. Ugyanakkor fontos meggyőződni arról, hogy nincsenek üres helyek a címkék alatt, ellenkező esetben a csatoló ezt követően összenyomódik, és minden munkát elront.
  • Három héttel a teljes érlelés és az öntött alapozás megszáradása után a kiválasztott padlófűtés opció következő lépésébe léphet.

Infravörös film alapú termikus padló

Infravörös film alapú termikus padló

Az ilyen típusú meleg padló nemcsak lehetővé teszi a bevonat felületének felmelegítését, hanem a helyiségben lévő levegőt is. De mindegyikük megvalósítása más költséggel és kellemetlenséggel jár. Ezért a meleg padló felhelyezése előtt, a fűtési rendszer típusáról kell döntenie. Például vegye figyelembe az IR-film előnyeit:

  • az ilyen típusú fűtőkészülékek egyszerű beszerelése, amelyek nem igényelnek külön nyakkendőt (kötelező a víz és a kábelfűtés esetében);
  • a felhasznált anyag megbízhatósága és tartóssága;
  • a laminált laminátum elfogadhatósága közvetlenül az "IR film" behelyezése után, amely egy "száraz" durva alapra van felszerelve;
  • alacsony energiafogyasztás.
  • nem szükséges felemelni a padlót.

Mielőtt a fólia meleg padlót felhelyezi, győződjön meg róla, hogy fel kell raktároznia az elrendezéshez szükséges valamennyi elemet.

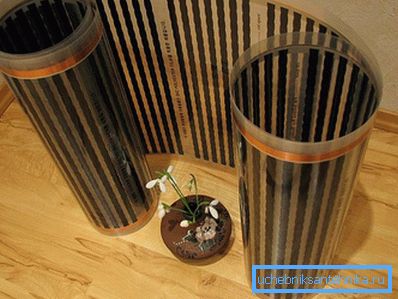

Infravörös film

A készlet megvásárlása előtt pontosan ki kell számolni a rendszer által lefedett területet, amely lehetővé teszi a szükséges mennyiségű infravörös film, fényvisszaverő anyag és a speciális védőbevonat meghatározását.

Szükséges abból a tényből kiindulni, hogy a fényvisszaverő anyagot a padló teljes területére helyezzük, és az infravörös film csak a bútoroktól mentes területeken illeszkedik.

A film hőszigetelt padló berendezésének csomagolásába tartozik:

  • termosztát;
  • hőmérsékletérzékelő (érzékelő);
  • speciális hővisszaverő szubsztrátum;
  • termikus film.

Ezenkívül a munkához hagyományos ollókra, fogókra, csavarhúzóra, késre és ragasztószalagra van szükség a film ragasztásához.

Fűtés szerelése

Infravörös fűtés beszerelése

A rendszer felépítése egy speciális poliuretánhab-alapanyaggal kezdődik, akkor:

  1. A hővisszaverő fólia csíkjait a padló teljes felületén (a munkafelület felfelé) helyezzük el, amelyeket egy különleges szalaggal rögzítünk.
  2. Ezután maga az infravörös film lefektetése folytatódik, amelyet csak a bútoroktól mentes területekre kell helyezni, és a falakból 10 cm-re kell behúzni. (A fűtőelemek elrendezését, a bútorok helyének megjelölését előre elkészíteni kell). Tanácsok és az a tény, hogy a fűtőfilm vágása csak olyan szelektált helyeken engedélyezett, amelyeken szaggatott vonallal jelöltek egy ollóval.
  3. Ezután az egyes fűtőszalagokat az aljzatra legalább 5 mm-re (de legfeljebb egy centiméterre) helyezik el egymástól.
  4. Ezenkívül az infravörös fűtőlapok teljes hosszában történő csatlakoztatásához a rézhuzalt egy 1,5 mm-es keresztmetszettel kell elhelyezni2.
  5. A film az áramellátó berendezéshez csatlakozik a vezetõs ​​busz közepén elhelyezett és a fogókkal rögzített speciális érintkezõk segítségével. Ezután a csatlakozási pontokat bitumenes szigetelésű csíkokkal kell védeni, amely egy fűtött padló kínálatának részét képezi.

Termikus érzékelő csatlakozás

A film bekötése után menjen a hőmérséklet-érzékelő telepítéséhez, amely a rendszer fűtési módjának automatikus beállítását biztosítja. Ehhez 20-25 cm-es távolságban a falról egy termosztátot rögzítenek rá egy perforátorral, majd körülbelül 2 cm-es mélységig készítenek egy fényvetőt, majd maga az érzékelő kerül be, amely közvetlen érintkezésbe kerül a szigetelőanyaggal.

A segédberendezés felszerelésének befejezése után, melyet a készlethez mellékelt utasításoknak megfelelően gyártanak, ellenőrizni kell a meleg infravörös padlót a teljesítmény érdekében.

A vizsgálat során meg kell győződni arról, hogy az áramellátás minden infravörös filmszalag felmelegszik. És csak miután megbizonyosodott arról, hogy minden eleme működik, folytathatja a laminált bevonat felszerelését, és a fűtési rendszert speciális hőszigetelő filmmel zárhatja.

Fűtőkábel alapján

Kábeles padlófűtés

Általában ezt az opciót használják a csempe alatt, mert jobb hőátadást biztosít. De a fólia alá helyezés is lehetséges. Mielőtt elkezdené a telepítést, fontos meghatározni, hogy milyen fűtőkábelt fog használni.

  • Szabványos vagy rezisztív. A halmozott lehet egy mag és két mag. Az utóbbi sokkal kényelmesebb, mivel a benne levő áramkör már lezárt, és a véget nem kell visszahelyezni a csatlakozódobozba. A szerelés egyszerűbbé tétele érdekében a gyártó speciális huzalokat helyez el.
  • Az önszabályozó. Ez a kábel automatikusan megtartja a kívánt hőmérsékletet még akkor is, ha a fektetés különböző anyagok felületén halad. Sokkal drágább, mint az előző változat.

Fűtőkábel beszerelése a hőszigetelő alapra

A telepítés módja és a műveletek sorrendje a két vezeték számára ugyanaz lesz. Annak érdekében, hogy kiszámolhassa, milyen hosszúságúak legyenek, ismernie kell az alapterületet. Vonja le a helyhez kötött elemek szükségességét. Továbbá a lerakás megközelítési sémáját vonják le. Az egyes fordulók elhelyezkedését az a lépés határozza meg, hogy a területet a kábel hossza osztja el, és az eredményt 100-mal megszorozzák.

  • Ha a padló alatti hideg helyiség van, akkor további melegítésre van szükség habszivacsokkal vagy hablapokkal. Ebben az esetben az esztrichbe kell vinni, ha nincs lehetőség felemelni a szintet. Ha bizalom van benne, hogy minden jól szigetelt és a felület kvalitatív módon igazodik, akkor folytathatja a következő lépést.
  • A terület alapos tisztítása. Meg kell szabadulni minden kavicsból vagy egyéb elemből, amelyek később károsíthatják a kábel szigetelést. Ebbõl a célból jobb porszívót használni.
  • Legyen primer összetételű réteg. Ez azért szükséges, hogy eltávolítsák a törmeléket, erősítsék meg a felületet és javítsák a ragasztást a jövő esztrichevel.
  • Ezt a lépést az Ön kívánságainak megfelelően végzi el. A teljes felületen fóliával ellátott poliuretán habszalagot helyezünk. A lapokat erősített ragasztószalaggal egyesítjük.
  • Az érzékelő be van szerelve, és a termosztát helye elkészül. Ez utóbbinak kényelmes magasságban kell lennie, de nem lehet alacsonyabb 30 cm-nél, a falon 50 mm-es mélységben a padlón egy 20 mm széles hornyot kell vágni, pontosan ilyen mélyedést kell készíteni. Ebben a helyen az egyik végén forrasztott hullámosság található. Van mutatója. A jelvezetékeket egy olyan dobozba hozza, ahol a működtető elem be lesz szerelve.
  • Ha az opciót a szőnyegek közül választotta, akkor elkezdheti lefektetését. Ha szükséges a bélés kioldódása, a hátsó hálót rendes ollóval vágják. A szőnyeg nélküli kábelhez speciális tartólemezeket kell készíteni. A padlóra csavarokkal és csavarokkal csavarják őket. A köztük levő lépésnek 50 és 100 cm között kell lennie.
  • Egy vezetékes vezetéket vezetnek. Összekötődik a fűtéssel, a csavart zsugorcsővel lezárják és a lemez egyik tartóeleme alatt rögzítik.
  • A kábelt a megadott séma szerint szereltük fel a számított lépéssel. Ez alatt a munkáknál jobb, ha a papucsot puha talpra helyezzük a lábukon, hogy ne károsítsuk a vezetőt.
  • Ebben a szakaszban ellenőrizni kell az ellenállást, és össze kell hasonlítani az ajánlottal. Az útlevéllel is beillesztik a kábelvezetési mintát. Ezután kapcsolódik a termosztáttal a telepítés helyén. Néhány gyártó lehetővé teszi a teljes rendszer egy perces bekapcsolását a teljesítményének tesztelésére.
  • Ezután az esztrichet öntjük. Vastagságának legalább 3 cm-nek kell lennie, ugyanakkor győződjön meg róla, hogy a kábel alatt lévő összes üreg megtelik. Ha poliuretán alapanyagot helyez el, akkor minden 30-40 cm-enként 10 és 15 cm-es nyílásméretet kell létrehozni.
  • A töltött réteg teljes száradása után (általában 3 vagy több hétig tart) a padlóra kapcsolhat.

Egy meleg padló kábelének beillesztése a csatlakozóba

Van még egy nagyon érdekes lehetőség, amely egyszerűsíti a kábelpadló fűtésének telepítését. Ha a padlót jól szigetelték és tökéletesen lapos esztricheket öntöttek, akkor az alábbiak szerint járjon el. Egy olyan tervet rajzolnak, amely szerint a kábelt lefektetik. A padlóburkolatot eltávolítják, a felületet megtisztítják. A kép a padlóra kerül. A csiszoló vagy a falazó segítségével a hornyok a diagram alatt levághatók a kábel alatt. A mélységüknek olyannak kell lenniük, hogy a vezető kanyarban feküdjön. Ezután a fektetés, a csatlakozás és a befejezés.

Vízfűtés

Meleg vízpadló

A vízmelegített padló többféleképpen is elhelyezhető. A fűtőkamra felmelegítésére telepített kazánként és központi fűtésnél speciális felszálló lehet. Vannak olyan termékek, amelyekben a hordozó tömített csövekben van, és a fűtést a teljes hosszúságú vezetékek segítségével végzik. A laminálás alatt a polisztirol és a fa ideális megoldás. Előnyei:

  • nincs szükség az esztrich kitöltésére felülről;
  • a legjobb termolízis az alumíniumlemezeknek köszönhetően;
  • alacsony súly - ideális a gyenge padlókhoz;
  • gyors telepítés a szokásos hőszigetelt padlóhoz képest;
  • készítési minta.

Ellenőrizze a padlószintet

Mielőtt elkezdené, győződjön meg arról, hogy a padló sík felülete van, és a különbség legfeljebb 0,2 cm 1 m-enként2. A műveletek sorrendje a következő lesz:

  • Az egész területet gondosan megtisztítják. Legyen primer réteg.
  • Teljes szárítás után a hidro-gátot polietilén fóliába helyezzük. Ügyeljen arra, hogy megfigyelje a 10 cm-es vászonok közötti átfedést, a varrat ragasztóval ragasztva. A fal a jövő hevítő magasságára fordul.
  • A fal kerületén egy csillapító szalag bontakozik ki.
  • A következő lépés a szigetelőlemezek telepítése lesz. Különleges csapásokkal vagy hornyokkal kell rendelkezniük. Bizonyos esetekben hornyok vannak a rögzítéshez.
  • Felszerelt speciális fémlemezek. Van egy hornyuk, ahol a csövet lefektetik. A lemezeket úgy kell megnyomni, hogy azok a szigetelés nyúlványai között legyenek rögzítve. A választott csőszerelési lépcsőnek megfelelően kell elrendezni.
  • A doboz fel van szerelve, egy kollektor van beszerelve, és a főellátás kazánból vagy más forrásból történik.
  • Az elosztószelep egyik szelepében összeköti a cső végét. Ezután a kiválasztott mintázat szerint elhelyezik a hornyokat. Fontos megjegyezni, hogy a külső falakról kell kiindulni, úgyhogy a közelükben a legmagasabb hőmérséklet volt.
  • A második véget betáplálják a kisülőcsőhöz.
  • A rendszer megrepedt. Ehhez tele van vízzel, és a nyomás egy erre a célra kialakított eszközzel 10 fokkal emelkedik. Ebben az állapotban az egész szerkezet egy napig marad. Ha minden rendben van, akkor tovább léphet.
  • Felülről a film vagy egy réteg a habos poliuretánból belül marad.
  • Ezután gipszrost-lemezeket szerelnek fel. Nagyobb stabilitást biztosítanak az egész szerkezetnek, és alapul szolgálnak a padló befejezéséhez.

A vízmelegített padló elektromos kivitelezése zárt keringéssel. A műveletek sorrendje pontosan ugyanaz lesz. Az egyetlen figyelmeztetés a hőmérséklet-érzékelő telepítése, amely tartalmazza. Általában a csövek közvetlen közelében kell elhelyezni. Ezenkívül gondoskodni kell a kapcsolódobozon kívüli további kábelekről is. Keresztmetszete elegendő a teljes terheléshez. Fontos, hogy jó gépet biztosítsunk.

A meleg padló előnyei

A megadott információknak köszönhetően kiválaszthatja azt a lehetőséget, amely a legmegfelelőbb megoldás az adott körülmények között. Ne próbálja meg menteni a komponenseket. Ideális esetben egy ilyen rendszer élettartama legalább 50 év. Fontos megjegyezni, hogy a csövek kontúrja nem tartalmazhat szegmenseket, mindegyiknek egy szalagon kell lennie. Sürgõs esetekben állandó kapcsolatot lehet használni, amely speciális krimpelési eszközzel történik.

videó

Nézze meg a videót a Caleo padlófűtés melletti telepítéséről laminált és linóleum alatt:

Ez a videó azt mutatja, hogy a laminált fólia alatt egy meleg vízszintet kell elhelyezni:
