Hogyan kell kiszámítani a fűtési csövek fűtését: figyelembe

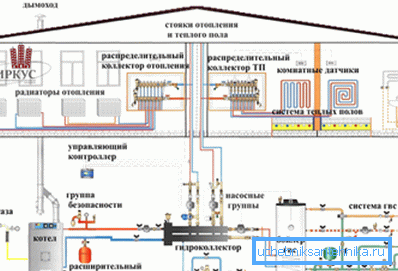

Fűtési rendszer telepítésénél egy magánházban vagy egy lakásban a fő cél mindig a lehető legnagyobb hatékonyság kivonása a berendezésből, hogy az elköltött pénz a helyiség fűtésére fordítható.

Ez megfelelő kiválasztással lehetséges:
- nem csak a rendszer és a radiátorok;
- hanem a csövek átmérőjét is;
- valamint a gyártásuk anyagát.
Tanuljunk meg, hogyan készítsünk ilyen számításokat, figyeljünk arra, hogy melyik anyag nyereségesebb és nézzen meg egy videoklipet ezen az anyagon.
Fűtőcsövek

- A csővezetékek átmérője és hidraulikus számítása csak akkor lehetséges, ha erre alapvető paraméterek állnak rendelkezésre, például:
- Gyártási anyag, például acél, réz, öntöttvas, krizotilcement, polipropilén.
- Belső átmérő.
- Adatok a szerelvények és szerelvények átmérőjéről és anyagáról.
- A csövek, szerelvények és szerelvények falvastagsága.
- Nem világos, hogy kiderült, hogy a csövek átmérőjének növekedésével a melegítés minősége növekszik, ugyanúgy, mint a csővezeték területének növekedésével, a hőátadás nő. Elméletileg ez persze nagyon hasonlít az igazságra, de valójában minden másnak tűnik.
- Először is, nagy átmérőjű csövek esetén nagy mennyiségű hűtőfolyadékot kell felmelegíteni a rendszerbe. Ennek következtében nő az energiafelhasználás (villamos energia, gáz, folyékony vagy szilárd tüzelőanyag). Maguk a csövek nem fűtőkészülékek (fűtőtestekben a fűtésnél, a konvekciós módszer használata, vagyis a hatékonyság jelentősen nő), kiderül, hogy az anyag- és energiafogyasztás nem indokolt.
- Ezenkívül az áramkörben lévő folyadék növekedése a rendszerben fellépő nyomáscsökkenéshez vezet, ezért a visszatérés után egy kiegészítő keringető szivattyút kell telepítenie a fűtési rendszerhez, ami bizonyos költségekkel jár. Természetesen még a kontúrcsövek nagy átmérőjével is meg lehet elégíteni a kívánt hőmérsékletet egy fűtött helyiségben, de az anyag- és energiaforrások ára túl magas.
Figyelem! A fűtési rendszer optimális szereléséhez és működtetéséhez (az átmérő kiválasztásakor) minden keringető gyűrűnek 10% -kal nagyobbnak kell lennie, mint a hidraulikus ellenállás okozta veszteségek.
Átmérő meghatározása

A fűtési csövek átmérőjére vonatkozó szakmai számításoknál a fűtőmérnökök nagyszámú képletet használnak, és általában a többszintes lakó- és középületek, vállalkozások és egyéb intézmények projektjeire van szükség. Az Ön otthonában nem valószínű, hogy ilyen pontos számokra lenne szüksége, ezért egyszerűsített rendszert ajánlunk Önnek, amelyet minden vízvezeték-szerelő használhat.
Az ilyen számítások az alábbiak: D = v354 * (0,86 * Q /? T) / V, és most csak a paraméterek értékeit kell helyettesíteni a betűkkel.
itt:
- D a cső átmérője (cm);
- Q - terhelés a mért területen (kW);
- ?t az áramlás- és visszatérő cső hőmérséklet-különbsége (t? C);
- V - hűtőfolyadék sebesség a rendszerben (m / s).
Megjegyzés. Ha a kazánban a hűtőközeg-tápellátás hőmérséklete 80 ° C, és a kazánban 60 ° C-on tér vissza, akkor ebben az esetben a "T" érték egyenlő: T = 80-60 = 20 ° C.
fogyasztás | Csővezeték kapacitása (kg / h) | ||||||||||
Du cső | 15 mm | 20 mm | 25 mm | 32 mm | 40 mm | 50 mm | 65 mm | 80 mm | 100 mm | ||
Pa / m | mbar / m | ?0,15 m / s | ?0,15 m / s | 0,3 m / s | |||||||
90.0 | 0900 | 173 | 403 | 745 | 1627 | 2488 | 4716 | 9612 | 14940 | 30240 | |
92,5 | 0.925 | 176 | 407 | 756 | 1652 | 2524 | 4788 | 9756 | 15156 | 30672 | |
95,0 | 0,950 | 176 | 414 | 767 | 1678 | 2560 | 4860 | 9900 | 15372 | 31104 | |
97,5 | 0975 | 180 | 421 | 778 | 1699 | 2596 | 4932 | 10044 | 15552 | 31500 | |
100,0 | 1000 | 184 | 425 | 788 | 1724 | 2632 | 5004 | 10152 | 15768 | 31932 | |
120,0 | 1200 | 202 | 472 | 871 | 1897 | 2898 | 5508 | 11196 | 17352 | 35100 | |
140,0 | 1400 | 220 | 511 | 943 | 2059 | 3143 | 5976 | 12132 | 18792 | 38160 | |
160,0 | 1600 | 234 | 547 | 1015 | 2210 | 3373 | 6408 | 12996 | 20160 | 40680 | |
180.0 | 1800 | 252 | 583 | 1080 | 2354 | 3589 | 6804 | 13824 | 21420 | 43200 | |
200.0 | 2000 | 266 | 619 | 1154 | 2488 | 3780 | 7200 | 14580 | 22644 | 45720 | |
220,0 | 2200 | 281 | 652 | 1202 | 2617 | 3996 | 7560 | 15336 | 23760 | 47880 | |
240.0 | 2400 | 288 | 680 | 1256 | 2740 | 4176 | 7920 | 16056 | 24876 | 50400 | |
260.0 | 2600 | 306 | 713 | 1310 | 2855 | 4356 | 8244 | 16740 | 25920 | 52200 | |
280.0 | 2800 | 317 | 742 | 1364 | 2970 | 4456 | 8568 | 17338 | 26928 | 54360 | |
300.0 | 3000 | 331 | 767 | 1415 | 3078 | 4680 | 8802 | 18000 | 27900 | 56160 | |
Az áteresztőképesség és a csőátmérő arányos aránya
A hőteljesítmény (terhelés) kiszámítása

A magánház fűtési rendszerének optimális hőteljesítményének meghatározásához a következő képletet használhatja: Qt = V *? T * K / 860.
Most ismét meg kell változtatnod a numerikus értékeket a karakter helyett, és itt:
- Qt az adott helyiségre vonatkozó szükséges hőenergia-teljesítmény (kW / h);
- V - a fűtött helyiség térfogata (m3);
- ?t az áramlás- és visszatérő cső hőmérséklet-különbsége (t? C);
- K - a helyiség hőveszteségi együtthatója (az épület típusától, falvastagságtól és hőszigeteléstől függően);
- 860 - konverzió kW / h-ra.
A magánszektorban az épületek nagyon különbözőek lehetnek egymástól, azonban a hőveszteségi együttható (K) következő értékeit gyakran alkalmazzák:
- Ha az építészeti szerkezet egyszerűsített (fa, hullámos fém) és nincs szigetelés, akkor K = 3-4;
- Egyszerű építészeti kialakítás, alacsony hőszigeteléssel, pl. Egy tégla vagy 405x400x200 mm-es habblokk letétele - itt K = 2-2,9;
- A standard építészeti struktúrákban (két téglából, kis ablakokból és ajtókból áll, a tető normál) K = 1-1.9;

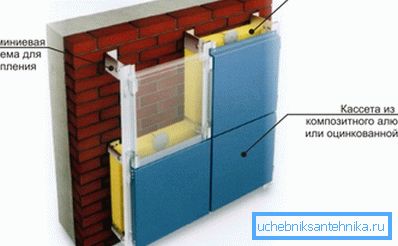

- A standard építészeti szerkezetek nagyfokú hőszigetelésével, kis számú ablak és ajtó, valamint melegített tető és padló esetén az utasítás azt jelzi, hogy K = 0,6-0,9.

Ha a csővezeték átmérőjét ki kell számítani, akkor, amint fent már említettük, szükség van az utca és a szoba közötti hőmérsékletkülönbség értékére. Bent a helyiségben, akár a szobahőmérséklet (18-20 ° C), vagy az Önnek legjobban illő, referenciapontnak tekintjük, és az utcáról meg kell változtatnunk az átlagértéket, amelyet elfogadunk az Ön régiójában.
Például a szobád térfogata 3,5 * 5,5 * 2,6 = 50,05 m3 és jól szigetelt, azaz vastag vagy szigetelt falak vannak, a padló és a mennyezet szigetelt, és a 0,9-es együtthatót használjuk. A moszkvai régióban az átlagos levegő hőmérséklet télen -28 ° C, és a mikroklíma a helyiségben 20 ° C értéket vesz fel, akkor a? T értéke 28 + 20 = 48 ° C. Ebben az esetben Qt = 50,05 * 48 * 0,9 / 860 ± 2,5 / óra.
Hűtőfolyadék sebesség

Megjegyzés. A fűtési rendszerek minimális hűtőfolyadékának sebessége nem lehet 0,2-0,25 m / s-nál kisebb. Abban az esetben, ha a sebesség ez alatt az érték alatt van, a levegő elkezdi kibocsátani a folyadékot, ami hozzájárul a légdugók kialakulásához. Ilyen esetekben az áramkör hatékonysága részlegesen elveszhet, és bizonyos esetekben ez a rendszer teljes inaktivitását eredményezheti, mivel az áramlás teljesen leáll, és ez akkor következik be, amikor a keringtető szivattyú működik.
A csövek belső átmérője | A hőáramlás (Q) a? T = 20 vízfogyasztás (kg / h) a mozgási sebességnél (m / s) | ||||||||||
0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | 0.9 | 1.0 | 1.1 | |
8 | 40918 | 81835 | 122853 | 163570 | 204488 | 2453105 | 2861123 | 3270141 | 3679158 | 4038176 | 4496193 |
10 | 63927 | 127755 | 191682 | 2555110 | 3191137 | 3832165 | 4471192 | 5109220 | 5748247 | 6387275 | 7025302 |
12 | 92041 | 183979 | 2769119 | 3679158 | 4598198 | 5518237 | 6438277 | 6438277 | 8277356 | 9197395 | 10117435 |
15 | 141762 | 2874124 | 4311185 | 5748247 | 7185309 | 8622371 | 10059438 | 11496494 | 12933556 | 14370618 | 15807680 |
20 | 2555110 | 5109220 | 7664330 | 10219439 | 12774549 | 15328659 | 17883759 | 20438879 | 22992989 | 255471099 | 281021208 |
25 | 2992172 | 7983343 | 11975515 | 15967687 | 19959858 | 239501030 | 279421202 | 319341373 | 359261545 | 399171716 | 439091888 |
32 | 6540281 | 13080562 | 19620844 | 261601125 | 327001406 | 392401687 | 457801969 | 523202250 | 588602531 | 654012812 | 719413093 |
40 | 10219439 | 20438879 | 306581318 | 408751758 | 510942197 | 613132636 | 715323076 | 817513515 | 919693955 | 1021884334 | 1124074834 |
50 | 15967687 | 319341373 | 479012060 | 638682746 | 798353433 | 958024120 | 117654806 | 1277355493 | 1437026179 | 1596596866 | 1756357552 |
70 | 112951345 | 625902691 | 938854037 | 1251815383 | 1564766729 | 1877718074 | 2190659420 | 25036110768 | 28165612111 | 31295213457 | 344247148013 |
100 | 638682746 | 1277355493 | 1916038239 | 25547110985 | 31933813732 | 38320616478 | 44707419224 | 51694121971 | 57480924717 | 63867727463 | 70254430210 |
Táblázat a csőátmérő meghatározásához
Megjegyzés. A víz sűrűsége 80 ° C-on 971,8 kg / m3.
A fűtőkörben a folyadéksebesség 0,6 m / s-ról 1,5 m / s-ra tehető, de nagyobb értékek esetén a rendszerben a hidraulikus zaj jelentősen csökken, ezért 1,5 m / s sebességet induló érték.
Ha minden szükséges értékünk van, helyettesítjük őket a D = v354 * (0,86 * Q /? T) / V képletre, ebben az esetben D = v354 * (0,86 * 2,5 / 20) / 1 5 1,34, akkor egy 14 mm belső átmérőjű csőre van szükségünk
Természetesen, ha saját kezű fűtési rendszert használ saját kezűleg, akkor valószínűleg elhanyagolható a képletek kiszámításához használt formulák, de ebben az esetben van egy kézikönyv az Ön számára ebben a cikkben található táblázatok formájában. Ezenkívül a táblázat figyelembe veszi a folyadékkeringés típusát, amely kényszeríthetõ vagy természetes lehet.

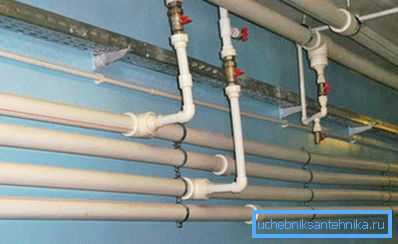

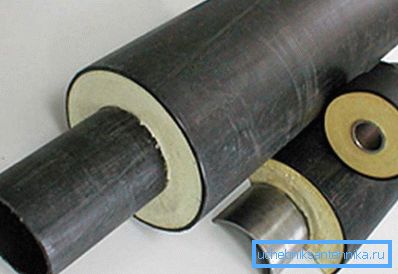

Manapság, a leggyakrabban (különösen a magánszektorban), a radiátor áramkörök, valamint a fűtési csövek padlófűtési rendszerekre történő elosztása polipropilénből készül. Az ebben az esetben alkalmazott összes közül ez az anyag rendelkezik a legkisebb hővezető képességgel, de mindazonáltal azokon a helyeken, ahol a csövek áthaladnak a hideg területeken, meg kell melegíteni őket.
következtetés
Összefoglalva elmondható, hogy a magánszektorban a fűtőkörök számára a polipropilén csövek legelterjedtebb külső átmérője 20, 25,32 és 40 mm. A radiátorokhoz való fűtőtestek általában 20 mm keresztmetszettel, esetenként 25 mm-rel készülnek, és vastagabb csöveket használnak felemelőkként.
