Hogyan kell kiszámítani a radiátorok szelvényeinek számát

Annak érdekében, hogy helyesen kiszámolja a fűtési radiátorok egy helyiségben lévő részei számát, nem elegendő az egyes területek meghatározott számú területének egyszerű meghatározása, itt más paramétereket is figyelembe kell venni. Először is, más paraméterekkel értjük az eszköz sajátos hőteljesítményét, valamint a helyét, amely közvetlenül befolyásolhatja a helyiség hőveszteségét.

Megmondjuk, hogyan készíthetünk számításokat a ház területe (kvadratúra) vagy térfogata (köbméter kapacitás) alapján, és emellett megjelenítünk egy videoklipet a témában.

Számítási módszerek

Kevés a radiátorokról

• Mivel a fűtőkészülékek gyártására használt fémeket másképpen használják, természetesen természetük is eltérő lesz, emellett a szakaszok mérete közvetlenül érinti ezt.
• Ha kiszámítja az öntöttvas radiátorok szelvényeinek számát, haladéktalanul foglaljon állást, hogy ezek az eszközök elfogadhatóak központi fűtésű házakban, ahol a hűtőfolyadékot rendszeresen szállítják, de nem felelnek meg az Ön lakásának mikroklímájának. Ezért fontos, hogy a lehető leghosszabb ideig tartsuk meg a kapott hőmennyiséget, és az öntöttvas ideális megoldás erre, ráadásul az egy szakaszon átfolyó áramlási sebesség sokkal magasabb, mint a többi fém esetében, ami rendkívül veszteséges független fűtés esetén.

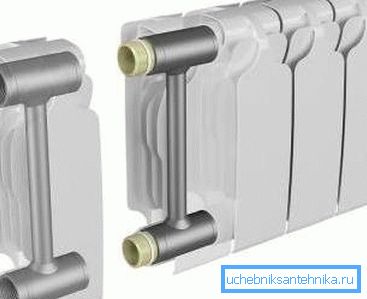

• Független fűtés esetén természetesen a bimetál használata javasolt - Ez egy olyan eszköz, amelyben a falak két fémből készülnek - belső acélból és felső alumíniumból készülnek, amely egyidejűleg ötvözi a nagy nyomással szembeni ellenállóképességet, és ugyanakkor nagyon gyorsan felszabadítja a helyiség hőjét. Természetesen az ilyen radiátorok ára magasabb, mint az öntöttvas.

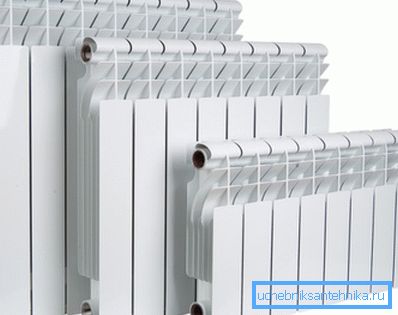

• Lehetséges, hogy alumínium radiátorokat kínálnak a boltban, de ez valószínűleg ugyanaz a bimetál, mivel a tiszta alumíniumból készült készülékek itt nem készülnek, bár Európából behozhatók. De nagyon magas költségekkel bírnak, és nem ellenállnak a nagy nyomásnak, ráadásul az utasítás azt is előírja, hogy a hűtőfolyadékhoz mindig különleges folyadékot kell adni.

• Ön is vásárolhat acél radiátor panel típusú, amely szintén nagyon gyorsan felmelegíti a hőt, és rendszerint autonóm fűtésre használják. Az ilyen eszközöket azonban nem szakaszok formájában állítják elő, hanem panelek formájában számuk kiszámításához szükségük van mindegyikük speciális teljesítményére, amelyet az útlevélben feltüntetnek.

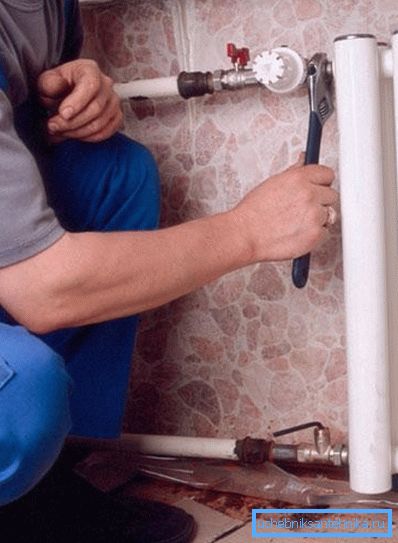

Megjegyzés. Ha a fűtést saját kezével telepíti, rendkívül nemkívánatos, hogy az egyik körben különböző fémből készült radiátorokat helyezzenek be, különösen az alumínium és az öntöttvas kombinálásával az oxidációs folyamat elkerülése érdekében.

Terület számítása

Megjegyzés. A legmelegebb hidegforrások egy normálisan felmelegített szobában ablakok és ajtók, de az ajtó lehet szilárd, vastag és a legkisebb rések nélkül, míg az ablaküveg nem melegszik, még egy több rekesz csomag. Ezért annak érdekében, hogy pontosabban kiszámolhassuk a szekciók számát, mindegyik ablak alatt meg kell terveznünk egy fűtőberendezést - ez olyan légrugót hoz létre, amely lecsökkenti a hideg áramlást.

A normál helyiségmagasságnál, ahol a mennyezetek magassága 240-260 cm, nagyon könnyű és gyors kiszámítani a radiátorok szelvényeit, de ehhez meg kell mérni egy helyiséget vagy egy egész házat.

A helyiségek szabványos magasságáról beszélünk, ezért a SNiP 2.04.05-91 * (SNiP 2.04.05-91) helyett 100 W hőenergia szükséges a helyiség minden négyzetméterére. Képzelje el, hogy telepítenie kell a készüléket a szobában: 3.56.5 = 22.75 m², ez azt jelenti, hogy teljesítménye 22,75 * 100 = 2275 W = 2,275 kW.

De ha ez egy panel radiátor, akkor egyszerűen kiválaszthatjuk a legmegfelelőbb teljesítményű készüléket, például 2,3 vagy 2,5 kW (jobb kerekíteni, hogy legyen egy margó), de a szakaszokat számolni kell. Végezzünk egy próba-számítást - a kétfémes elemek esetében az egyik rész körülbelül 160-180 watt.

Az átlagértéket azonban 170 W vagy 0,17 kW (a gyártók műszaki útlevelében jelezni kell a szakaszok teljesítményét). Tehát meg kell osztanunk az összes szükséges energiát a helyiségekhez 0,17-re, és ebben a helyzetben 2,275 / 0,17? 13,38-t kapunk, és ha ez a szám kerekítve van, akkor kapunk 14 darabot.

Belső térben azonban fokozódhat a hőveszteség, például egy erkélyes helyiség, amelyet időszakosan használnak, akkor a teljes teljesítményt 15-20% -kal meg kell növelni, és ugyanezt kell tenni, ha a radiátorokat dekoratív grillsütővel szeretné bezárni, vagy egy rést hagyni. Vagyis azonos területen 22,75 m², akkor ezt a számot nem 100% -kal, hanem 115% -kal vagy 120% -kal kell megszorozni, és ettől az értéktől számítani kell a radiátoros fűtést.

Számítás térfogat szerint

De ha az SNiP 2.04.05-91 * radiátorok számát kiszámoljuk, a helyiség térfogati kapacitása alapján a számítási elv ugyanolyan marad, csak az eredeti adatok fognak változni

Így a panelházak esetében egy köbös helyiség 41 W-ot igényel, de ha egy ház vagy apartman megfelel a modern szigetelési szabványoknak, akkor 34 IT / m elég³. Próbáljunk kalkulációt készíteni ugyanazon a 22,75 m-es területen², csak a mennyezet magassága 3,0 m (magasabb a szabványnál), ugyanolyan keresztmetszetű. (Lásd még a cikket: Hogyan válasszuk ki a bimetál fűtőtesteket: funkciókat.)

Így a szoba térfogata ebben az esetben 3,5 * 6,5 * 3,0 = 68,25 m³, majd a panelházban 68,25 * 41 = 2798,25 W-ra vagy kb. 2,8 kW-ra kell kerekíteni. Akkor erre a helyiségre szükségünk van a 2.8 / 0.17 × 16.47 vagy a 17 bimetál fordulóra. A jól szigetelt helyiségben 68,25 * 34 = 2320,5 W, majd 2320,5 / 170 = 13,65 vagy 14 szakasz kerekítve van.

A radiátorok számának kiszámításához azonban egyszerűen osztja a szekciókat az ablakok számával, de mindenképpen fűtőtestekkel kell felszerelni, még akkor is, ha azok különböző méretűek, így a hőveszteségek nem növekednek.

Megjegyzés. Meg kell mondani, hogy vannak még a legpontosabb számítások is, amelyek nem csak a helyiség / térfogat és a fűtőtest hőteljesítményének figyelembe vételével, hanem számos különböző együtthatókat is figyelembe vesznek. Ez magában foglalja az adott helyiségben szükséges speciális hőmérsékletet, az ablakok üvegezésének sebességét (egy-, két- vagy háromágyas üvegezés), hőszigetelést (gyenge, közepes, magas), amely megfelel az ablakok és a padló felületének, és így tovább. De ilyen számítások szükségesek speciális helyiségekben, például egy mikroklím felállításához egy múzeum vagy egy laboratórium raktáraiban.

következtetés

Ne felejtsük el, hogy a gyártó által a szakaszokra megadott teljesítményt gyakran a maximális hűtőfolyadék hőmérsékletéről veszik át, ezért fel lehet nevezni túlbecsültnek. Ezen az alapon a kerekítés mindig nagyban történik, és néha, különösen a hideg régiókban, egy további szakasz kerül hozzáadásra.
