Hogyan kell telepíteni egy kétcsöves fűtési rendszert
A leggyakrabban használt fűtési rendszer a víz. Segítségével a hazánk összes létesítményének több mint 67% -át melegítik. Több fajtája van, amelyek közül a legnépszerűbb a kétcsöves. Ma megfogalmazzuk magunknak azt a feladatot, hogy elmondjuk, mi alkotja a természetes keringésű és mechanikusabb kétcsöves fűtési rendszert, hogy minél több tudást szerezzen róla.
Mi a működés alapelve?

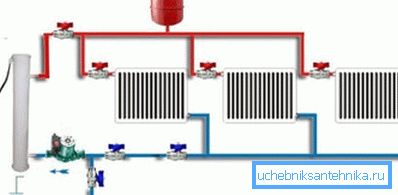

Ebben az esetben nem lesz meglepetés, a rendszer egy zárt hurok, amelyen keresztül a fűtött hűtőközeg a fűtőtesttől a radiátorokig kering. Ugyanez az elv érvényesül minden olyan szerkezetnél, ahol a vizet fűtésre használják.
Az egyetlen különbség a két csővezeték ágainak egyidejű használata:
- az első egy forró hűtőközeget szállít és szállít;
- a második eltávolítja a hűtött folyadékot a radiátorokból és visszaadja a kazánba.
haszon
Egy másik lehetőség egy olcsóbb és egyszerűbb egycsöves konstrukció, de a kétcsöves nyilvánvaló előnyei miatt elveszíti népszerűségét. Tekintsük részletesebben:
| hőmérséklet |
|
| a nyomás | A nyomásveszteségek csökkentek, így kevésbé hatékony és gazdaságilag életképes keringető szivattyút telepíthet. |
| telepítés | Az utasítás lehetővé teszi a rendszer telepítését egyszintes vagy több emeletes épületben, valamint lakóépületekben. |
| javítások | A tápvezetékeken lévő zárószelepek lehetővé teszik a rendszer alkatrészeinek és elemeinek javítását megállás nélkül. |
A hiányosságok közül általában kettős csővezetékhosszúságot tapasztalnak, ami növeli a pénzügyi kiadásokat az egycsöves opcióhoz képest. Bár ebben az esetben nem tekinthető negatív tulajdonságnak, mivel a csöveket kis átmérővel használják, a kötőelemek, szelepek, csatlakozások és szerelvények mérete is kicsi.
Valójában a teljes költség csak kis mértékben haladja meg az egycsöves fűtési rendszer kiadásait. Ugyanakkor sokkal több előnyt kapsz.
típusok
A fűtési rendszerek általában nyitott és zárt.
Az elválasztás fő kritériuma a kivitelben használt tágulási tartály típusa.

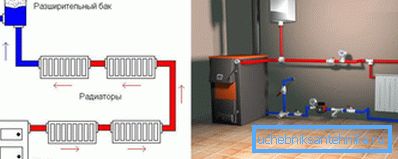

- Nyitott változatban az áramkör legfelső részén helyezkedik el, ahonnan a hűtőfolyadék szabadon elpárolog. Ebben az esetben a rendszer belső nyomása viszonylag alacsony lesz.

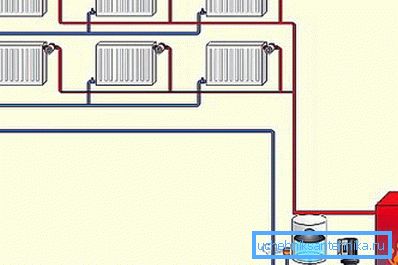

- A zárt standard kétcsöves változat membrán típusú tágulási tartállyal van ellátva, amely lehetővé teszi, hogy a folyadék körkörös nyomást gyakoroljon az áramkörön. Mivel a párolgása hiányzik, lehetővé teszi a gyakorlati oldatok, glikolok formájában, a víz mellett hűtőfolyadékként való alkalmazását. A zárt rendszereket a legbiztonságosabbnak és környezetbarátnak tartják.
A csővezetékek elhelyezkedésétől függően, amelyek összekapcsolják a szerkezet összes elemét, megkülönböztethetünk:

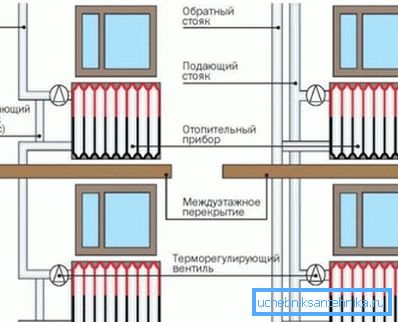

- Függőleges kétcsöves fűtési rendszer, amikor az elemeket egy függőleges felhúzóhoz csatlakoztatják. Alkalmazza többszintes épületekben, lehetőséget biztosítva arra, hogy külön-külön csatoljon hozzá minden egyes padlóhoz. A kialakítás fő előnye a légdugók hiánya a használat során. A megállapodás ára magasabb lesz, mint más lehetőségek.

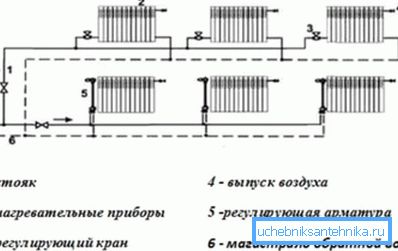

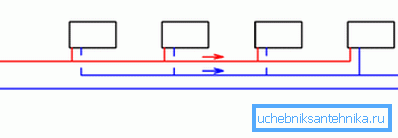

- A vízszintes kétcsöves fűtési rendszert általában egy nagy területű egyszintes épületekben használják. A fűtőberendezések csatlakoztatása vízszintes csővezetékhez történik. A felhalmozott levegőt a Mayevsky daru segítségével szabadítják fel.
Tipp: ebben az esetben jobbra kell helyezni a felszállókat a leszállóhelyen vagy a folyosón.
elrendezés
Alkalmazzon két alapvető tervet:
- Az alsó, amikor a kazánból érkező csővezeték az épület alsó részén van elhelyezve, például földalatti, padló vagy alagsorban. A fordított helyzet még alacsonyabb, és a hűtőközeg normál keringése érdekében a kazánt alacsonyabbra helyezzük, így minden radiátor felett helyezkedik el.
Tipp: győződjön meg róla, hogy bekapcsolja a levegő vezetékét az áramkörben, és tetejére állítja. Segítségével a felesleges levegőt eltávolítják a hálózatról.
- A felső, amikor az elosztó autópálya áthalad a szerkezet tetején, és a tágulási tartály az áramkör legmagasabb pontján van felszerelve. Általában átadja a csővezetéket a szigetelt padláson keresztül, ami elfogadhatatlan a sík tetõvel ellátott épületekben.
Tipp: két vezetékezési lehetőség használható vízszintes és függőleges fűtési rendszerekben is.
Hidraulikus számítás
Ezt meg kell tenni a fűtésszerkezetek üzembe helyezésének megkezdése előtt, mivel minden egyes szerkezet esetében egyedi lesz. A vízszintes kétcsöves fűtési rendszer hidraulikus számítását, valamint a függőleges rendszert általában előzetes "tervezési" terv alapján végzik el, amely tartalmazza az összes elemet.
A számítások során azonosítják a csővezeték legnagyobb terhelésű gyűrűjét, amelyet úgy kell figyelembe venni, mint a kiszámított objektumot, és feltételes szakaszokra osztva.
Ennek eredményeként a lakástulajdonos megkapja:
- a lehetséges nyomásveszteség értéke az áramkörben;
- a csővezetékek optimális átmérője;
- a fűtéshez szükséges radiátorok területe, amelyből számos fűtőberendezést lehet beszerezni.
A kétcsöves vízszintes fűtési rendszer hidraulikus számítása többféle technikával történik.
Az alábbiakban a leggyakoribb:
- A számításokat az ellenállás- és a vezetőképességi értékek figyelembevételével kell elvégezni. Ennek köszönhetően valós adatok állíthatók elő a fűtőkör egyes elemeinek hőmérsékletéről és a pontos vízáramról.
- A számításokat az adott nyomásveszteségen végezzük. Az eredmény egy tiszta fizikai kép a folyamatról, amely bizonyítja az ellenállás tényleges eloszlását a csővezetéken.
A kétcsöves fűtési rendszer hidraulikus számítása végül lehetővé teszi a hőmérséklet pontos meghatározását, valamint a hűtőfolyadék áramlását az áramkör bármely részében. Ez lesz az alapja az épület fűtési tervének megszervezéséhez.
felszerelés
A kétcsöves fűtési rendszer telepítése a számítások után kezdődik, pontos áramkört és a szükséges berendezések beszerzését.
Az alábbiakban a végrehajtásának sorrendjéről tájékoztatják:
- Telepítse a fűtőkazánt. A legjobb megoldás egy kis külön helyiség, ahol a szellőztetés megfelelően van felszerelve, ami eltávolítja az égéstermékeket. Javasoljuk, hogy a padlót és a falakat speciálisan tervezett tűzálló anyagokkal nyírja. Helyezze a kazánt a falaktól távol, a karbantartás kényelmes megközelítésével.
- Biztosítsa a keringető szivattyút a csővezetékhez és az elosztó csőhöz, ha azt a terv előírja.
- Futtassa a csővezetéket a kazántól a radiátorokig. A falakban készítsen apró lyukakat, amelyeket cementhabaróval lezárnak. A csatlakozások függenek a cső anyagának összetételétől.

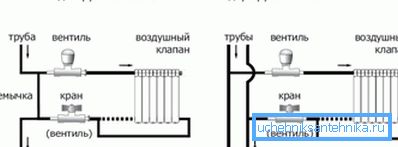

- Csatlakoztassa a radiátorokat. Az egyes elemek fűtőkörének két csőből kell állnia - a felső egy forró, az alsó a hűtött hőhordozóval. Szerelje fel a fűtőtesteket saját kezével az ablakok alatt speciális záróelemekkel.
Az optimális távolság a következőktől:
- radiátorok - 100 mm;
- emelet - kb. 120 mm;
- falak - 20-50 mm.
Szerelje fel a vezérlő és kapu szerelvényeket a bemeneti és kimeneti csatlakozókon. A hőérzékelők segítségével könnyedén beállíthatja a kényelmes hőmérsékletet a szobában.
- Rendszerellenőrzés elvégzése az összes munka befejezése után.
következtetés
Ebből a cikkből megtudtuk, hogy a vízszintes kétcsöves fűtési rendszer, valamint a függőleges, ma széles körben használják, hogy kényelmes hőmérsékletet hozzon létre a házban és az ipari épületekben. Köszönhetően tagadhatatlan előnyeinek, nagyon vonzóvá vált a fogyasztók számára.
A háztartások és a vállalkozások több mint 2/3-a választotta a fűtés rendezésére. A tervezés során megfelelő hidraulikus számítást kell végezni.
A cikkben található videó segít további információkat találni ebben a témában.
