Hogyan készítsünk egy szilárd tüzelőanyag-kazánt: útmutató a

Ha szeretné megtudni, hogyan kell a saját kesztyűvel ellátni a szilárd tüzelőanyaggal működő fűtőkazánokat, akkor a megfelelő címre ment, és bár nem fogjuk figyelembe venni az összes lehetséges lehetőséget, akkor megértjük az ilyen telepítés lényegét. Természetesen nem garantálhatunk Önnek szokatlanul magas hatékonyságot, de az oxigénellátó csappantyúk megfelelő beállításával és a tolóerő beállításával biztosan 65% -ot nyerhet a fűtőkörhöz.

Az eszköz anyagai, szerelvényei és összeállítása lépésről lépésre bemutatódik Önnek, továbbá tematikus videoklipet is nézhet.

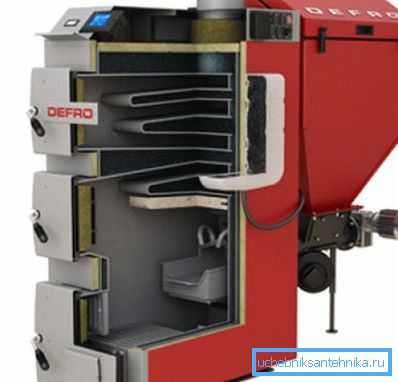

Szilárd tüzelésű kazán

Megjegyzés. Ez a berendezés sok közösségben áll a legtöbb olvasó kályha ismerősével, de ugyanakkor a különbségek, amelyek elve alapján hőt adnak, teljesen más eszközzé teszik.

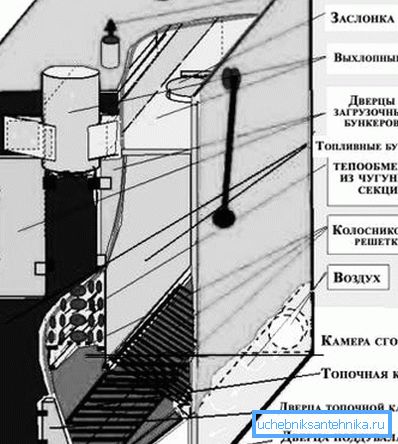

A szerkezet fő összetevői

• A főelemek listája magában foglalja az üzemanyagkamrát, ahol valójában szilárd tüzelőanyag-égési sérülést okoz.. Ez a kamra szükségszerűen egy rácskal van ellátva, amelyen keresztül oxigént szállítanak, ami az égetési folyamat számára szükséges.
• Szükségünk van egy cső alakú hőcserélőre vagy egy másik víztartályra, amely hőálló acélból vagy öntöttvasból készült. - Ezt az elemet gyakran víztakarónak nevezik.
• A fojtószelep rendszerre van szükség a friss levegő áramlásának beállításához, és a csillapítás utáni csukódások lezárásához. - egy hagyományos sütőben ezeket a funkciókat a ventilátor ajtó és a kapu (nézet) hajtja végre.
• Nos, és természetesen a kémény, amely az égéstermékek (füst) eltávolításához és az üzemanyagtartályban lévő tolóerő kialakításához szükséges.
• Mindezek a csomók az acél tokból állnak.

Megjegyzés. Annak érdekében, hogy a helyiség egyenletesen melegedjen az üzemanyag-csillapítás során, az utasítás azt javasolja, hogy a kazán fölé helyezze el a hőtárolót. Ez egy acélszerkezeti kapacitás, ahol a hő koncentrálódik az egység tevékenysége során.

Ezenkívül rozsdamentes acél tartályt biztosít a melegvíz felett. Ez a csomópont nem kötelező, de ezzel egy második áramkört biztosít, vagyis a kazán kettős áramkörrel rendelkezik.

Anyagok és eszközök

• Annak érdekében, hogy saját kezetünkön egy szilárd tüzelőanyaggal működő fűtőkazánt szereljünk fel, szükségünk lesz bizonyos szerszámokra és természetesen anyagokra, amelyek közül az első acéllemez legalább 5 mm vastag.

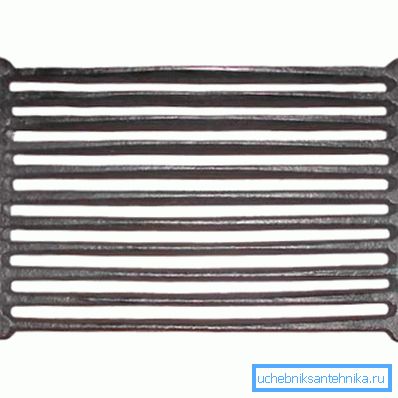

• Szükségünk van egy fém sarok, víz-acél csövek (lehetőleg varrat nélküli) és vasrács.
• A kandalló és a kipufogódob ajtókhoz, valamint fojtószelepekhez, rozsdamentes acéllemezhez és hővíz-tartályhoz, folyami (kőfejtő) homokhoz (szitált) kell.

• A szerszámoktól természetesen nem lehet gáz nélkül, és lehetőleg elektromos hegesztés, amely otthoni csatlakoztatásra képes.
• A darálónál, vagyis a lemezek vágásához fémlemezeknél.
• Ezen túlmenően egy elektromos fúrógépre van szüksége, amely teljes fúrótornyot, fogót, építési szintet, acél mérési sarkot és metrikus mérőszalagot tartalmaz egy vonalzóval.

gyülekezés

A leginkább betöltött helyet technikailag az égéskamra képviseli, ahol a szén égési ideje alatt a levegő hőmérséklete elérheti az 1000 ° C-ot. De ez az egész struktúra alapja.

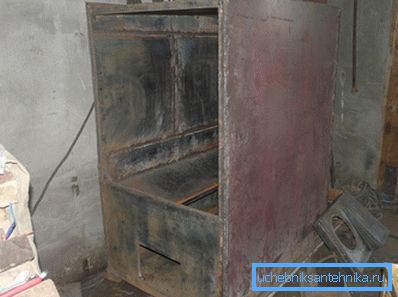

Ezért ha bárhol nem talál egy hőálló acéllemezt, akkor a legjobb, ha kettőt duplázhatsz. Ez azt jelenti, hogy az alsó, a felső, a hátsó és az oldalsó falakat két rétegben teszi - először összeszereli a kockát, aztán egy másik réteggel felhúzza, és igyekszik pontosan illeszkedni az összes dimenzióba.

Az ilyen munkák kényelme érdekében a legjobb, ha egy fém munkaállványt vagy csak bármely asztalt használunk, amelyen fémlemezeket vághat és készíthet.

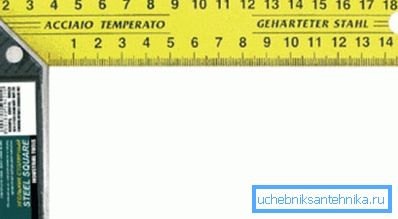

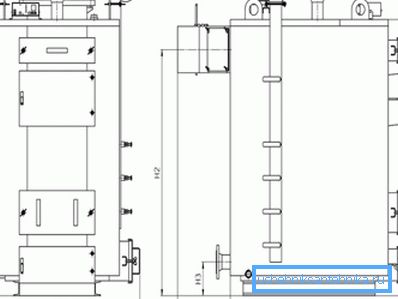

Ha alaposan megnézed a rajzot, akkor ott látni fogod a paraméterek kijelölését, amelyeket milliméterben megadnak. Áthelyezi őket egy acéllemezre mérési szög és egy acél vonalzóval.

Amikor levágja a fémlemezt, ne felejtse el, hogy a vágott lemez 1,0-1,8 mm vastag lehet (a márkától függően), ezért a pontos méretek megőrzése, a vonal mentén, de közel álljon, de így a vágás után nem volt látható.

A legjobb megoldás a hőcserélő szerelése, különösen az összekapcsolt csövek rendszerétől a szakemberekig, így később vis maior körülmények között szivárgás formájában nem keletkezhetnek. Rozsdamentes acéltartályt is rendelhet tőlük a hő felhalmozódása és a melegvíz készítéséhez.

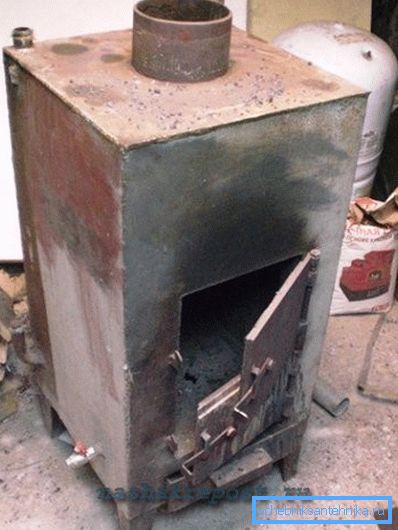

Mint megértetted, egy ilyen szerkezetnek elég nagy tömege lesz, így a saját kezű szilárd tüzelésű kazánokat a telepítés helyén gyűjtik össze, így nincs szükség szállításra. Az alap alatti egység kell töltött konkrét alapot (ha nincs), vagy tegye tűzkőtégla.

A rácsot a vezetékekre helyezzük, majd a hőcserélő fel van szerelve. A bordák az üzemanyagkamrához vannak hegesztve. Ezután csak a fémlemezekkel (falakkal és tetővel) fektetjük le a szerkezetet, és a falak között olyan mesterséges homokot öntünk, amely megtartja és hőt gyűlik össze.

következtetés

Noha nem érhető el hatékonyság, mint egy gyárilag összeszerelt kazán, de az ár több nagyságrenddel is alacsonyabb lesz, még akkor is, ha egyes csomókat harmadik fél kézművesek gyártanak. Ne aggódj - az ilyen egységek összeállításában nincsenek leküzdhetetlen nehézségek - sikeres neked!
