Hogyan készítsünk gőzfűtést egy házban egy tégla sütőben?

A fűtési rendszer kiválasztásánál célszerű megmaradni azon a területen, ahol az üzemanyag bőséges ezen a területen. Mivel a gáz még nem érte el a távoli helyeket, sokan próbálnak telepíteni olyan fűtőberendezéseket, amelyek szilárd vagy folyékony tüzelőanyagokat használnak. A mi feladatunk ma, hogy megmagyarázza, hogyan kell a gőzfűtést saját kezével egy hőcserélő segítségével telepíteni egy tégla sütőbe.

A hőhordozó ilyen rendszerben víz vagy gőz lehet. Ma a második lehetőség érdekli, bár ez a két rendszer gyakran összekeveredik egymással. Különbségek vannak, és nagyon komolyak, ezért a lakóépületekben csak a víz áramkörét szabad használni. Ez annak köszönhető, hogy a gőzfűtés nem biztonságos, amikor a folyadéknak 100 ° C feletti hőmérsékletre kell melegednie.

Ugyanakkor az ára alacsonyabb, mint a vízé, és a modern védelmi intézkedések segítenek elkerülni a katasztrofális következményeket. Azonban a gőzfejlesztés telepítése például egy tégla kemencéből sok időt és energiát igényel. Az alábbiakban részletesebben megismerhetjük ezt.

A működés elve

Most vegye figyelembe a két rendszer közötti különbséget, hogy ne keveredjen össze. Azt is elmondják, milyen előnyökkel és hátrányokkal jár egy ilyen helyiségek fűtési rendszere.

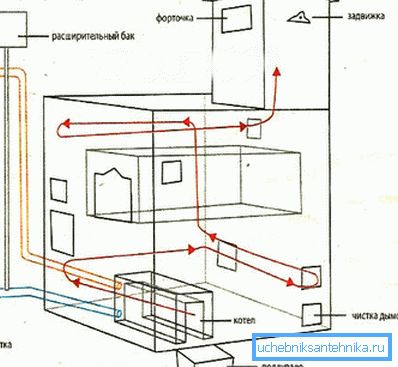

Gondoljunk részletesebben arra, hogy milyen gőzfűtés:

1. Egy tartályban víz forrni kezd, amely fokozatosan gőzgé alakul.
2. Ezután átvezet a csővezetéken a radiátorokra, amelyek hőnek adják a helyiségbe.
3. Az elemekben a hőátadó folyadék lecsapódik.
4. A keletkező víz a tágulási tartályba áramlik és ismét belép a hőcserélőbe.

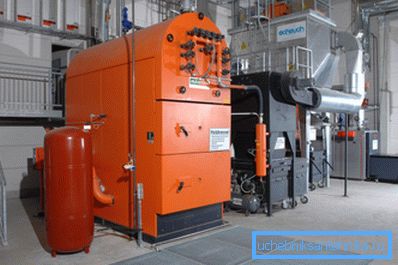

Tipp: a gőzfejlesztő generátor kazánként működhet, fáradtolajon dolgozva. Az ilyen rendszereket gyakran használják a közüzemi helyiségekben és a garázsban.

Kérjük, vegye figyelembe, hogy nem kívánatos tégla sütőt használni egy gőzfejlesztővel főzéshez, mivel nyáron nem használható. Jobb alternatívát találni ebben az időben. Ezt nem szabad műanyag csővezetékekhez használni, nem ilyen hőmérsékleti körülményekre szánták.

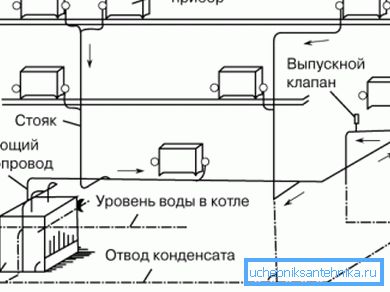

Szerelési minták

Az alábbiakban a leggyakrabban használt lehetőségeket vesszük figyelembe:

1. A természetes és a mechanikus keringető rendszer hűtőfolyadékát alkalmazza. Az első esetben a hőcserélőt minden cső és radiátor szintjének alá kell helyezni, szögben. A második esetben szivattyú beszerelésére van szükség, amely biztosítja a hőcserélő zavartalan mozgását.
2. A működő egycsöves fűtési rendszer a radiátorok soros csatlakoztatásának elvét alkalmazza, amikor a hűtőközeg a csővezetéken át mozog, egyik regiszterről a másikra. Ennek eredményeként az első a legmelegebb, ugyanakkor az utolsó - majdnem lehűlt. Javasoljuk, hogy ilyen rendszert használj a 80 m2-es kis szobákig.

1. A kétcsöves rendszer alkalmas nagy házakra, különösen kétszintes házakra. Ebben az esetben a radiátorok párhuzamosan vannak csatlakoztatva, ellátó és kondenzációs csövek használatával. A séma szerinti hűtőfolyadékot minden olyan elemhez szállítják, amely ugyanolyan hőmérsékletű, így nincs ideje hűlni.

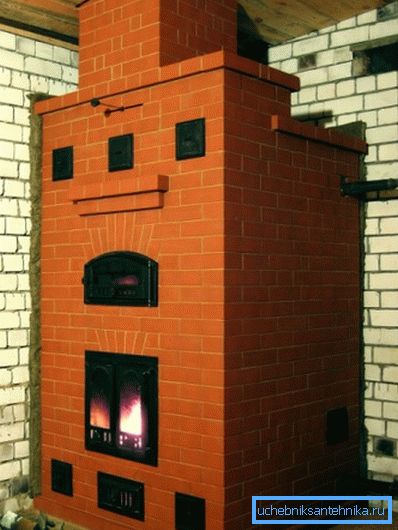

Független gőzfejlesztő eszköz egy tégla sütőből

Felszerelés és anyagok készítése:

• radiátorok biztosítása az egyes ablakok alatt;

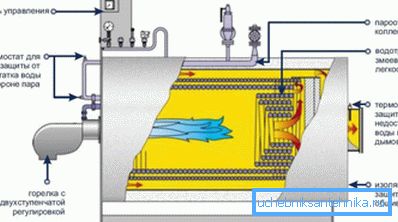

• hőcserélő - gőzfejlesztő vagy vízcső kazán;

• gőz és kondenzvíz csövek. Ajánlott horganyzott acél vagy réz felhasználása;
• csatlakozók, könyökök, csőbilincsek, szelepek - légtelenítő szelepek, szelepek;
• elemtartók;
• hidraulikus retesz a gőzvezeték szárításához;
• csökkentési és hűtési egység;
• a nyomás csökkentése a rendszerben - nyomáscsökkentő szelep;
• hegesztőgép;
• pumpa;
• kondenzátum gyűjtőtartály.

Tipp: ajánlani költséges berendezéseket bérelni.

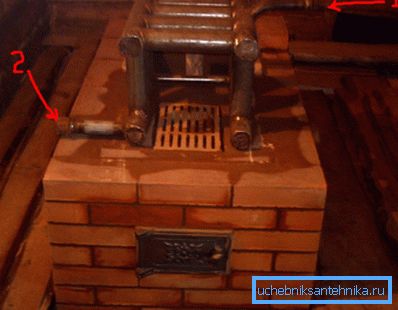

Megteheti önmagát, vagy megrendelje a hőcserélőt egy tégla kemence számára:

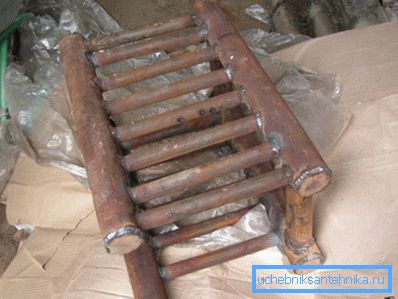

1. Készítsünk 2,5 mm falvastagságú fémcsöveket, valamint hegesztőgépet.
2. Csatlakoztassák őket tekercsek formájában, miközben ellenőrzik a hegesztések minőségét. Hozzávetőleges számítás - A tekercs felületének 1 m2-e akár 9 kW-ot is adhat.
3. Ellenőrizze a szivárgást a gyártás után. Nem javasoljuk a víz használatát, mivel a salak zárványai nagy nyomás alatt esnek és a fistulák jelennek meg.

Jobb a "kerozin a krétára" nevezett módszer használata. Ebben az esetben kösse össze az összes hegesztést krétával és öntsön kerozint a szerkezet belsejében. Mel még a legkisebb pórus esetén is sötétedni fog, mivel a kerozin bele fog szivárogni.

folyamat

Az alábbiakban olyan útmutató található, amely segít megérteni:

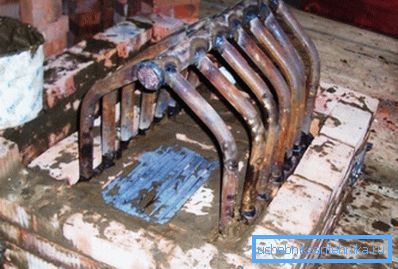

1. Szerelje fel a hőcserélőt a kemencében a tojásfázis alatt.
2. Az előre tervezett sémák szerint az ablakok alatt szerelje fel az elemeket. Telepítéssel minden légtelenítő csapra.
3. Csatlakoztassa a táp- és visszatérő vezetékeket.

Tipp: ha a természetes keringés egy kicsi lejtést biztosít 1 m-enként 3 mm-rel.

1. Szerelje be a biztonsági szelepeket az egyes regiszterek előtt biztonsági okokból, valamint egy szelepet az egész rendszer előtt.

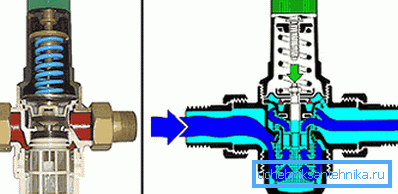

2. Helyezzen nyomáscsökkentő szelepet és hűtőberendezést a csővezeték elején.
3. A csővezeték végén helyezzen be egy kondenzvíztartályt, amely a lehajtónál a hőcserélőhöz kell vezetnie.

Tipp: ne használjon ilyen célra a membrán bővítőt, mert azt a hőmérséklet akár 85 ° C-ra tervezték.

1. Ha keringtető szivattyút biztosít, szerelje be a kemencébe a visszatérő csőben.

Szakemberek ajánlása:

1. Ha egy tégla kemence hőcserélővel van felszerelve, a kéményben több korom keletkezik, mint anélkül, ezért gyakrabban kell tisztítani.
2. A hűtőközeg természetes keringésével a kemencét az alagsorba kell helyezni, majd a kondenzátum a legalacsonyabb pontig szabadon áramlik.
3. Mindig szerelje be a szelepet - ez megakadályozza a lehetséges balesetet, és a rendszer biztonságosabb lesz.

1. Kérjük, vegye figyelembe, hogy ha egy elektromos szivattyúval kényszerített rendszert használ, áramkimaradás esetén nagyon nehéz lesz megállítani a kemence működését.
2. Egy faházban a gőzzel történő fűtést ugyanúgy alakítják ki, mint egy téglaházban. Csak akkor kell megfelelnie a tűzvédelmi követelményeknek, védve a fát a túlmelegedéstől.

következtetés

A cikkből megtudta, hogyan kell a gőzfűtést, valamint azt a tényt, hogy a lakóházban való használata olcsóbb, mint a víz, bár veszélyesebb használni. Ezért az utasításokat szigorúan be kell tartani, és a rendszert olyan speciális berendezésekkel kell ellátni, amelyek növelik biztonságát.

Hőcserélőt rendelhet szakemberektől, vagy végezheti el. A radiátorok beszerelése és csatlakoztatása nem nehéz. A cikkben található videó segít további információkat találni ebben a témában.
