Hogyan készítsünk infravörös padlófűtést?

A modern technológiai megoldások lehetővé teszik a lakóépületek fűtésének alapvetően új módjait. Egészen a közelmúltig a központi vagy egyedi kazán fűtési rendszereket általánosan hozzáférhetőnek tekintették. A technikai innováció és a hagyományos lakásfűtési módszerek méltó helyettesítése olyan innovatív fűtési módszerek kialakulása volt, amelyek a padlót hőfelhalmozó és termikus sugárzó felületként használják. Ilyen az infravörös padlófűtés technológiája. Megmondjuk, hogyan készítsünk infravörös padlófűtést a saját kezünkkel.

Különlegességek

Először jött a víz felszínének építése, és egy idő után - elektromos kábel és pálca meleg padlók. És viszonylag korábban az IPO-infravörös filmmelegítő csúcstechnológiás fejlesztése volt. A fűtési padló, falak vagy mennyezetek ennek a kialakításnak több előnye van:

• Alacsony az egyéb fűtési módszerekhez képest, az energiafogyasztás 15-55 W / h / 1m? -Ra, az építés során felhasznált szén-dioxid magas hővezetőképességének köszönhetően, hőmérsékletszabályozó alkalmazása kényelmes hőmérsékleti üzemmód és csendes működés érdekében.
• Nagy megbízhatóság az elektromos áramkörök párhuzamos csatlakoztatása miatt. Ha az egyik fűtési rész kiég, a többi továbbra is megfelelően működik.
• A filmszerkezetet szinte bármilyen anyaggal fedheti le: laminált, fa parketta, szőnyeg, gipszkarton vagy kompozit.
• Egyszerű felszerelés sima felületen, amit bármely olyan otthoni szakember végezhet, aki nem rendelkezik különleges szakmai készségekkel. A dugványok, a karok és a hornyok hiánya nem igényel speciális szerszámot - perforátorokat és falfúrókat.

IPO anyag

A fűtési réteg lefektetésére 0,2-0,4 mm vastagságú hőfilmeket használnak. 50-100 cm széles és legfeljebb 50 m hosszú tekercsekben értékesítik.

A film szőnyegekké történő vágása a felületre felhasznált speciális vágott vonalak használatával történik, a jelölés mindenki számára egyértelmű, ezért a vágás során nehezen keverhető össze olyan szalagokkal, amelyek szigorúan tilosak a vágáshoz.

A film fűtőelemekből áll - 1,5 cm széles szalagok ezüstözött réz gumik. Minden egyes fűtőelem belsejében a grafit alapú széntartalmú szén-paszta található, amely az elektromos áram áthaladása során infravörös sugárzást bocsát ki. A sugárzási spektrum kívül esik az emberi szem látható tartományán. Az emitterréteg mindkét oldalán megbízhatóan laminált, nem éghető polimer sűrű rétegei 130 ° C olvadásponttal. Az ultraibolya fényt sugározza, és megbízhatóan véd a nedvességtől, mechanikus bomlástól vagy elektromos áramköröket. A megvásárolt film bevonatának területe a következők alapján kerül kiválasztásra:

• Legalább 70-80% -a helyiség a helyiség fő fűtés.
• A helyiség 30-40% -a fűtés vagy tartalék fűtés.

A fűtési rendszer fázisos telepítése és szerelése

A fektetés egyenletesen történik. A kiegyenlítéshez önszabályozó padlók használatosak, a szabálytalanságok megengedett mérete ± 3 mm, a méréshez a szintet alkalmazzák. Meg lehet szintelni egy cement-homok világítótorony módszerével, amely után a felületet szennyeződéstől és portól tisztítani kell.

Ezután különféle speciális anyagok vagy műanyag fólia vízszigetelő réteget kell elhelyezni, amelynek vastagsága 50 mikron.

A hőveszteségek minimalizálása érdekében a hőszigetelést metallizált fémezett hordozóból, fóliázott polietilén habból vagy polipropilén fóliából kell telepíteni. Illeszkedik a fényvisszaverő oldallal felfelé. A fényvisszaverő fólia réteg vastagságának 3-5 mm-nek kell lennie.

Nem burkolt műszaki parafát használnak, ha a padlót kerámia burkolattal borítják.

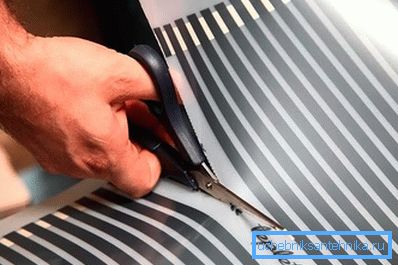

Ezután az előre elkészített rajz szerint vágja le az IPO-t ollóval az előírt hosszúságú szőnyegekbe, figyelembe véve, hogy az egyes falak távolsága körülbelül 20 cm legyen. A csíkokat a fal felé kell irányítani egy aljzattal, ahonnan a tápellátást biztosítják. Ezen a falon belül, az áramkimaradás érdekében áramkimaradást végzünk, és hőmérsékletérzékelőt is beépítünk.

Ne engedje, hogy az eszközök a filmre esnek. Annak érdekében, hogy ne sérüljön az IPO, jobb, ha nem támadja meg a szőnyegeket.

Ezután az ízületeket ragasztószalaggal kell rögzíteni, és a vágott rézsíneket a termékcsomagban található bitumenes csíkok szigetelik.

Az elektromos hálózatban lévő szőnyegek párhuzamosan vannak csatlakoztatva elektromos vezetékekkel - a végeken lévő klipszekkel ellátott jumperek. A szigetelést eltávolítják a vezetékekből, a kapocsszárat ráhelyezik, befogják és megkötik. Szükség van a szorítóbilincs helyes elhelyezésére a szőnyegek érintkezőinél lévő huzalon. A kapocs egyik oldala beletartozik az IPO-ba, a másik pedig a rézbuszon van. A bilincset mindkét oldalán fogóval préseljük. Az érintkezési helyeket a bitumen masztix elszigeteli.

A használt vezetékek átmérőjét a párhuzamosan csatlakoztatott cellák energiafogyasztása alapján számítják ki. Ehhez az IPO 1 m-es névleges teljesítménye² szorozva a négyzet. Ennek eredményeképpen megkapjuk a teljes teljesítményt, amelyet az I = P / U hálózati feszültség oszt. Speciális táblázatok esetén meghatározzuk a jumper keresztmetszetének átmérőjét a jelenlegi erő nagyságára. Hasonlóképpen a tápkábel átmérője is ki van választva. Például az 1,5 kW-os szőnyegek csatlakoztatásához elég 1,5 mm-es rézhuzal.

A film vagy a padló alatti hőszigetelő bevonat 1-2 cm mélységben egy hőmérséklet-érzékelő csővel van felszerelve. Csatlakozik a hőmérsékletszabályozóhoz. Az IPO tápfeszültségét egy hőmérséklet-érzékelő biztosítja az áramkör működési / zárási ideje alatt.

A telepítés után egy tesztkapcsolat kerül a rendszerbe. A hálózati feszültség a bemenetre kerül, és az összes fűtőtest egyenletes fűtését ellenőrzik. Ha problémák vannak, akkor ebben a szakaszban megszűnnek. A fűtési rendszer üzemkész. Most elkezdheti a bevonat bevonását. Így még egy hideg erkély vagy loggia is szigetelhető, ami kényelmes feltételeket teremt ezen szobákban való tartózkodáshoz.

videó

Az infravörös padló ismeretének kiegészítése érdekében kérjük, hogy tekintse meg a videót:
