Hogyan lehet egy saját hőkezelővel ellátott termikus relét

Ez a cikk az elektromos fűtés automatikus beállításáról szól. Meg kell ismerkednünk a modern piac által kínált termosztát típusokkal, és megtudjuk, hogyan kell megfelelően csatlakoztatni őket a terheléshez és hol helyezzük el a hőmérséklet-érzékelőt. Szóval induljunk el.

Miért van rá szüksége?

A fő motiváció meglehetősen érthető: villamos energiát takarít meg. Ez a hőenergia legdrágább forrása; elektromos fűtőberendezések csak akkor használhatók, ha fő gáz, pellet, szén vagy tűzifa nem használható.

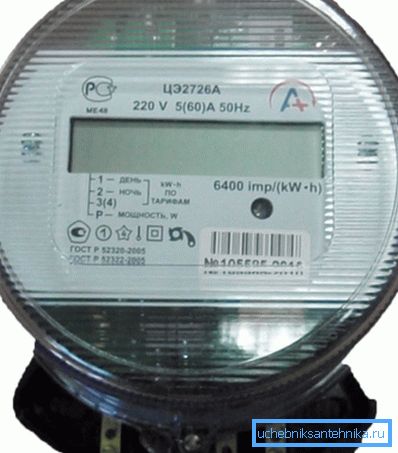

By the way: az éjszakai tarifák használata csökkentheti a fűtési költséget az elektromos áram 20-30% -kal.

A megtakarítások mellett ne felejtsd el az elektromos fűtés használatának kényelmét. Ha meleg napokon állandó erővel dolgozik, a ház lakóinak vagy lakóinak szenvedniük kell a hőnek vagy (nyitott ablakokkal). A kézi beállítás nyilvánvaló okokból jelentős tehetetlenséggel jár: a fűtési fok csökkentésének ösztönzése csak akkor következik be, ha a hőmérséklet a komfortról 4-5 fokkal eltér.

A termosztatikus relé lehetővé teszi az optimális hőmérséklet fenntartását a helyiségben 1-2 fokos pontossággal.

Termosztát kiválasztása

Minden fűtési termosztát három fő kategóriára osztható.

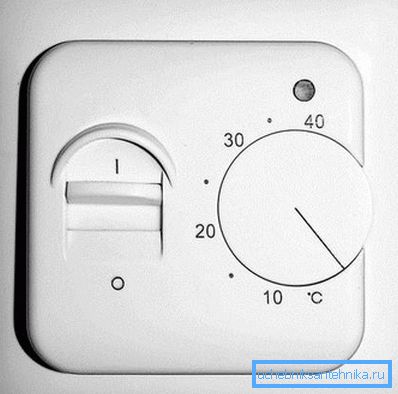

elektromechanikus

Szigorúan csak ez a típusú szabályozó lehet relé: egy elektromechanikus eszköz, amely fizikailag megnyitja az érintkezőket, valójában energiagazdálkodásra használják. Az elektromechanikus hőkapcsolók funkcióinak listája minimális.

Ők:

1. Be- és kikapcsolás. Ehhez külön mechanikus kapcsolót használnak.
2. Állítsa be a hőmérsékletet egy kerékkel, amelynek értéke rajta vagy egy házon van.. A tipikus hőmérsékleti tartomány +5 és +40 között van. Nyilvánvaló, hogy minél magasabb a hőmérséklet, annál nagyobb a hőfogyasztás.

Annak tisztázása érdekében, hogy a hőmérséklet fenntartásához szükséges villamosenergia-fogyasztás természetesen nem abszolút értéke, hanem az utcai hőmérsékleti delta. Az utcán +15 ° C-on + 30 ° C-nál +5-ig az utcán +10-ig fenntartani.

1. Automatikusan fenntartja a kívánt hőmérsékletet, a külső hőelem jelzéseire összpontosítva.

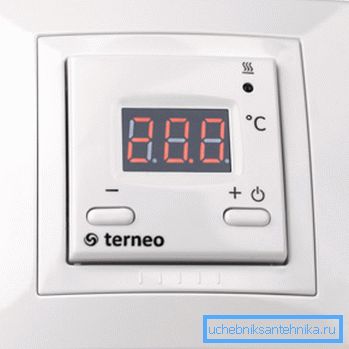

digitális

A digitális termosztátok funkcionalitása megegyezik az előző típussal.

Csak három különbség van:

1. A manuális szabályozóra nyomtatott számok helyett folyadékkristályos kijelzőt használnak.
2. A fűtés kikapcsolása nem állandóan kapcsoló relé, hanem zajtalan tranzisztor szerelvény.
3. Az üzemi hőmérséklet beállításához használja a numerikus billentyűzetet.

Véleményünk szerint a digitális termosztátok sokkal pontosabbak, mint a mechanikusak. Ez csak részben igaz: a digitális kijelzőnek köszönhetően könnyebb beállítani a kívánt hőmérsékletet. Azonban, hogy pontosan hogyan kell karbantartani, a készülék kalibrálása függ az adott hőérzékelőtől, és nem kapcsolódik a szabályozó típusához.

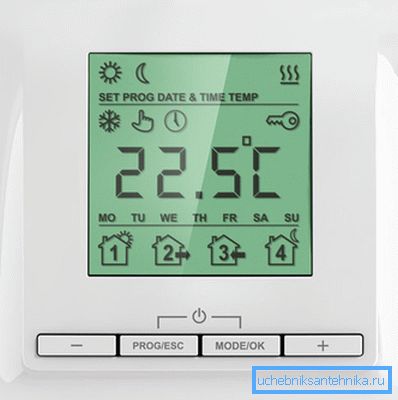

programozható

A digitális beállításhoz még egy funkciót adnak: a napi és heti munkarend beállítása. Például hétvégén otthona napközben + 20 ° C-on és éjszaka +16-nál is tartható; ugyanabban a munkaidőben egy üres lakás csak + 8C-ra melegszik.

Úgy tűnik, hogy a választás nyilvánvaló: a programozható vezérlő sokkal előnyösebb, mint a többi hőcserélő. Azonban érdemes megfontolni az eszközök költségét:

Ha egy kíméletlen éghajlaton gazdaságosabb eszköz fizet elég gyorsan, majd a havi hőfogyasztással az elektromos fűtés néhány száz kilowattóra, a megtérülési idő nő egy tucat vagy két év.

Kompatibilis eszközök

Milyen hőforrások kapcsolódhatnak a termosztáthoz? Általában minden olyan készülékre, amely közvetlen fűtéssel rendelkezik saját digitális vezérlőik nélkül. Nem minden elektronikus vezérlő áramkör megfelelően reagál az állandó áramkimaradásokra egy külső termosztát által.

A listában:

• Kábel és film padlófűtés. Ez az elektromos fűtés legkedvezőbb típusa: a fűtött helyiség térfogatának optimális hőmérséklet-eloszlása ​​miatt 30-50 százalékkal csökkentheti a költségeket a konvektív fűtéshez képest.
• Fűtőtestek.
• Olajradiátorok.

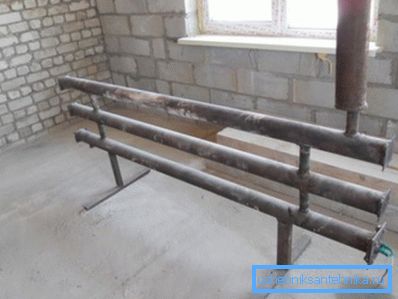

• Beépített fűtőtestek nyilvántartása.

Csak egy korlátozó tényező az eszköz által fogyasztott energia. A tipikus termikus relé korlátozottan 3,600 watt, ami egy kis helyiségnek felel meg. A nagyobb fogyasztás mellett több független fűtőberendezést is használnak, amelyek mindegyikét saját termosztáttal szállítják.

felszerelés

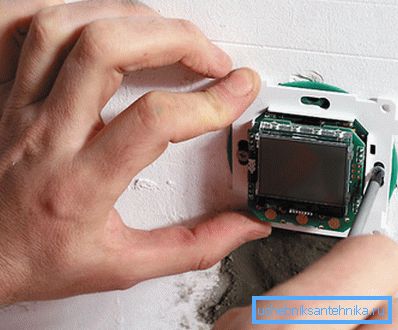

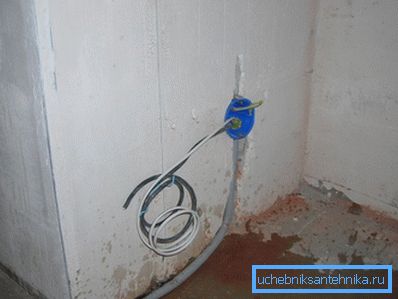

Minden eladott termosztát rejtett telepítést tartalmaz a csatlakozódobozban. Betonban vagy téglafalban a furatát 65 mm-es koronával választják ki; a doboz cement vagy gipsz vakolással van lezárva. A gipszkarton speciális dobozokat használ, mindkét oldalon rögzítse a lapot.

Lehetséges-e a termosztátot nyíltan felszerelni?

Igen, de néhány fenntartással.

1. Szüksége lesz egy speciális adapterdobozra, amelyet egy hagyományos csavarral csavart a falra.
2. A kábelcsatornában jobb, ha eltávolítani a vezetéket a tápellátás és hőmérséklet érzékelő számára.

Fontos pont: éghető anyagokból készült épületekben a tűzvédelmi utasítás előírja, hogy a nagyfeszültségű vezetékeket acélcsövekben kell felszerelni.

A termosztát szabványos beépítési magassága megegyezik a kapcsolókkal, 90 cm-rel a padlószinttől.

kapcsolat

Könnyen csatlakoztatható a szabályozó a saját kezével - elég csak ahhoz, hogy alaposan megvizsgálja a találatok címkézését.

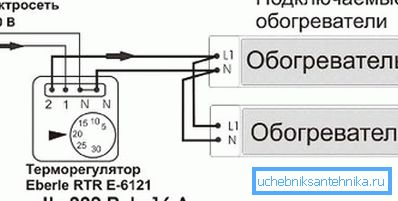

Szükség esetén két fűtőelem párhuzamosan csatlakoztatható egy pólusra - ha csak a teljes teljesítményük nem haladja meg a hőkapcsoló képességeit.

Hőérzékelő

Hol van a hőmérséklet-érzékelő felszerelve?

Ez elsősorban a fűtőelem típusától függ.

1. Kábeles fűtött padló esetén a PVC cső belsejében levő esztrichbe helyezhető, amely lehetővé teszi az érzékelő cseréjét, ha nem sikerül.
2. A film meleg padlójú hőérzékelője a film aljzatába illeszkedik. Mivel mind a szenzor, mind az összekötő vezeték általában meglehetősen lenyűgöző keresztmetszettel rendelkezik, nekik kell választaniuk egy hornyot.
3. Különböző magas hőmérsékletű fűtőelemek - konvektorok, fűtési regiszterek stb. - az érzékelő a falra van szerelve, és öntéssel, polccal vagy más módon maszkolva van.

Természetesen, ha egy helyet választ egy termoelemhez, ne feledkezzünk meg a józan észről.

• A dekorációs burkolat nem akadályozhatja a levegő szabad áramlását a hőmérséklet-érzékelő közelében.
• Közvetlen napfénytől és piszkozatoktól távol áll.
• Ne helyezze az érzékelőt a meleg levegő felfelé áramlására a fűtőberendezésből. Ebben az esetben a bizonysága messze esik az átlaghőmérséklettől a szobában.
• Jobb, ha az érzékelő magasságát a padlóról 90-120 cm-es tartományba helyezi, majd az olvasás megfelel a szubjektív érzékelésnek: +20 a padló szintjén +28 az emberi növekedés magasságában.

By the way: sok programozható hőkapcsolót saját hőmérséklet-érzékelőkkel szállítanak.

következtetés

Reméljük, hogy az olvasó számára bemutatott ajánlások hasznosak lehetnek a saját elektromos fűtése során. A szokásos módon a csatolt videó további tematikus anyagokat tartalmaz. Sok szerencsét!
