Hogyan lehet kiszámítani a fűtést a házban segítség nélkül?

A modern világban a fűtési rendszereket gyakran maguk a tulajdonosok szervezik saját kezükben, hogy ne költsenek több pénzt. Azonban az előzetes szakaszban meg kell adni a ház fűtésének helyes kiszámítását, akkor a téli fagyok nem lesznek olyan rosszak. Ha a számítások nagy hibával járnak, akkor a maximális hatékonyság elérése nem lehetséges, miközben biztosítja a lakást hővel.

A hőerő meghatározása

Az épület fűtési rendszerének szükséges paramétereinek megismeréséhez speciális képletre van szükség: Qt = V *? T * K / 860, ahol Qt a szükséges hőteljesítmény, V az épület térfogata, T a hőmérsékletkülönbség, K a hőveszteségjelző. A felsorolt ​​adatok eredményét 860-ra osztják, az eredményt kW / h-ban.

A fűtött tárgy térfogata

A fűtési rendszer otthon történő kiszámításakor a legfontosabb paraméter a köbös kapacitása, vagyis a fűthető terület. Továbbá javasoljuk, hogy a 68-as épületet egy padláson végezzük.

A mennyezet magassága 3 m, az emelőoszlop aljától pedig a gerincig tartó távolság 5 m.

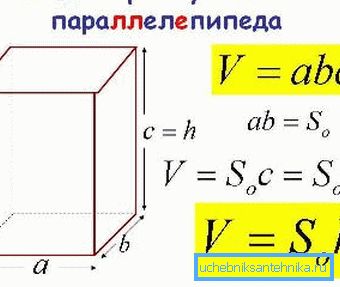

1. Először is meg kell határozni az első emelet térfogatát, amelyre a szélességet meg kell szorozni a hosszúsággal, és a kapott eredményt továbbá meg kell szorozni a magasság. Kiderült egy ilyen példa: 6 * 8 * 3 = 144 cu. m.
2. Ezenkívül kiszámítják az egész padlás térfogatát.. Ebben az esetben a felosztás a fenti műveletekhez kerül, mivel a kapuk háromszög alakúak. Ez kijön innen: 6 * 8 * 5/2 = 120 cu. m.
3. A végső hangerő eléréséhez egyszerűen hozzá kell adni az előző bekezdésekben kapott eredményeket.. Ennek eredményeképpen meg lehet határozni a fűtendő helyet: 144 + 120 = 264 cu. m.

FIGYELEM! Ebben a helyzetben a számításokat egyszerű formájú tárgynak tekintették. Ha az épület összetett formákon alapul, akkor jobb, ha egyszerűbb részekre bomlik.

Hőmérséklet különbség

A hőmérő indikátorai belül és kívül nagyon eltérőek lesznek. A fő feladat a téli beltéri és kültéri levegő hőmérséklet közötti különbség meghatározása. Ezt a paramétert akkor határozhatja meg, ha a legkisebb számot kivonja.

A számítások elvégzésénél figyelembe kell venni a komfortérzetet, amelyet a termikus telepítésből kíván használni. Általában lakóépületeknél a normál léghőmérséklet 18-20 fok. Azonban ez a szám kissé eltérhet a tulajdonosok preferenciáitól függően.

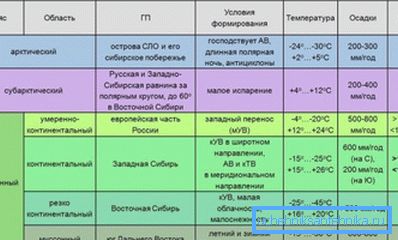

A külső levegő hőmérsékletét önállóan lehet meghatározni, de rendes esetekben egy speciális táblát használnak, ami tükrözi a nagyvárosok átlagos mutatóit.

Kiegészítés! Az adott régió éghajlati viszonyaira vonatkozó részletesebb információk a 23-01-99 SNiP dokumentációjában találhatók. Minden paramétert sematikus térképek és speciális táblák formájában mutatnak be.

A külső környezet hőmérsékletének és a belső tér különbségének kiszámítását konkrét példával kell megvizsgálni. Ha egy moszkvai régióban található házban 20 fokos indikátor optimálisnak tekinthető, akkor a következő számításokat kell elvégezni: -28-20 = -48. Így sikerült a különbséget elérni. Ez a paraméter mínusz nélkül kerül az alap képletbe.

Hőveszteségi együttható

Esetünkben ez a mutató hozzávetőleges lesz ahhoz, hogy ne használhassunk komplex számításokat. Az együttható függ az épület típusától, valamint a szigetelési jellemzőitől.

Az alábbiakban az alapértékek helyettesíthetők a képletben.

• 0,6-ról 0,9-re - minden objektum magas hőszigetelésű tárgyak jelzője. Vagyis a padló, a tető, a falak szigetelése további, és az ablaknyílások kettős üvegezésű ablakokkal vannak felszerelve.
• 1-től 1,9-ig - az ebben a tartományban lévő értékek alkalmasak az átlagos hőszigetelésű épületekre. Ezek közé tartoznak a duplafalazású épületek és a 150150 mm-es faanyagból készült tárgyak.
• 2-ről 2.9-re - az együttható alkalmas egyszerűsített szerkezetekhez, könnyű szigeteléssel. Az épületet ebbe a kategóriába lehet besorolni, ha egyetlen téglából vagy egy 100,100 mm-es rúdból van kialakítva.
• 3-ról 4-re - az indikátort csak könnyűszerkezetekre használják, mint pl. Fémtartályok, egyszárnyú keretszerkezetek és más hasonló szerkezetek.

Egy példa! A 150 x 150 mm-es sávból készült és dupla üvegezésű házak fűtésének kiszámításával egy egységet kell cserélni. Ha sok ablak van, akkor az érték 1,5-re növelhető.

Eredmény helyettesítés

A képletben használt alapvető paraméterek áttekintése után közvetlenül a számításokhoz juthat. Kiszámításra kerül a szerkezet, amelynek volumenét a fentiekben jeleztük.

Szigetelési szintje nagyon magas, és a moszkvai régióban van. Így kiderül: 264 * 48 * 1/860? 15 kW / óra.

Megfelelő csőátmérő

Annak érdekében, hogy a fűtési rendszer megfelelően működjön, helyesen kell meghatározni a vezetőelemek átmérőit, különben a háztartási fűtésre szolgáló háztartási kazán nagy teljesítményével sem lehet jó eredményeket elérni.

A számításoknál a következő képlet kerül alkalmazásra: D = v354 * (0,86 * Q /? T) / V, ahol Q a hőterhelés, T a kazán bemeneti és kimeneti hőmérsékletkülönbsége, V a hűtőfolyadék sebesség.

Hőterhelés

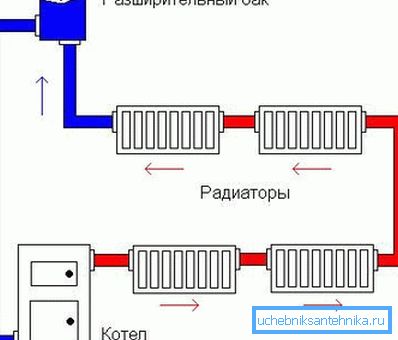

A kezdeti szakaszban ez a paraméter megfelel az energiaindexeknek, azonban a csővezetékek elágazásával az érték változhat. A legtöbb magánházban azonban az elemek sorba kapcsolódnak, ezért a keresztmetszet csökkentése általában nem történik meg. Ha a rendszer csövei elválnak, akkor a teljes eredményt el kell osztani az ágak számával.

Hőmérséklet különbség

Ebben az esetben az indikátorokat a bemeneten és a kimeneten mérik. Miután meghatározta a két paramétert a nagyobb számból, kevesebbet von ki. Például, ha a kazán kimenetén a hőmérséklet 95 fok, a hátsó bejárattal - 65, ez a különbség a következőképpen számolható: 95-65 = 30 fok.

Hűtőfolyadék sebesség

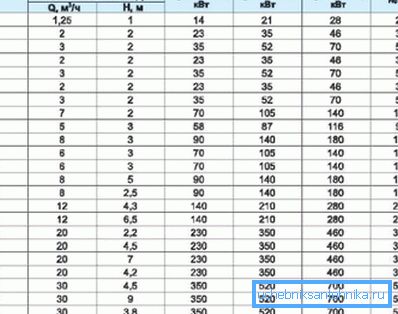

A rendszerben a forró víz áramlása a hőmérsékletkülönbség és egy speciális szivattyú segítségével fordulhat elő, de a sebességnek 0,8-1,5 m / s tartományban kell lennie.

Ha az értékek túllépik egymást, a csővezetékekben zajhatás léphet fel, ami hátrányosan befolyásolja az életkörülményeket. Túl alacsony fordulatszám okozhat légzárást.

A radiátorszakaszok száma

Pontosabb számítások érhetők el, figyelembe véve a fűtött helyiség térfogatát. Először meg kell határozni a teljes hőigényt, amely után kiszámítják a szakaszok számát. Az eredmény külön részekre osztható, ha több akkumulátort kíván telepíteni a helyiség különböző részein.

A következőkben a 35 méteres helyiség és a 270 cm-es mennyezeti magasság speciális számításai szolgálnak.

Az ilyen utasítás lehetővé teszi a meglehetősen pontos eredmények elérését.

1. Először meg kell tudnunk a helyiség térfogatát, amelyre a főbb paraméterek - a hossz, a szélesség és a magasság - szoroznak. Ennek eredményeképpen megközelítőleg a következő példa kell, hogy legyen: 3 * 5 * 2,7 = 40,5 cu. m.
2. Most már meg kell találnod a szükséges hőmennyiséget a szoba fűtéséhez. Az SNiP javasolja, hogy kb. 41 watt / kockát hozzanak fel. E tekintetben a következőket tesszük: 41 * 40,5 = 1660,5 watt.
3. A végső szakaszban az eredményt a hűtő egy részének ereje osztja el. Hagyja, hogy ez a paraméter 170 watt legyen. Az eredmény: 1660,5 / 170-10 rész.

Figyelj! A helyes számítások lehetőséget nyújtanak nem csak a helyiség hőellátására, hanem a megtakarításra is, mivel a fűtési rendszerek bizonyos fűtőtestjeinek ára igen magas, különösen a kétfémes társaik számára.

Következtetésként

A bemutatott anyagokat az elejétől a végéig tanulmányozva az egyéni fejlesztők képesek lesznek megérteni, hogyan kell a ház fűtését közvetlenül a főtevékenység előtt számítani. A telepítés szakaszában csak a rendszerelemeket kell a megfelelő helyre felszerelni és csatlakoztatni a fő hőforráshoz. A többi adat megismeréséhez különleges videó kerül bemutatásra.
