Hogyan szereljük be a szivattyút egy kényszerített fűtési

A kényszerített fűtési rendszerben a szivattyú lehetővé teszi a hűtőközeg számára, hogy a csővezetékeken keringjen, minimális veszteséggel szállítva a legszélsőségesebb radiátorhoz. Ez lehetővé teszi a csövek átmérőjének csökkentését, valamint a falak vagy padlók elrejtését, ezáltal a belső tér megnövelését. Ma a feladatunk annak megmondása, hogy hol és hogyan szereljük be a keringető szivattyút megfelelően, hogy egyenletesen elosztja a hűtőfolyadékot a rendszeren keresztül.

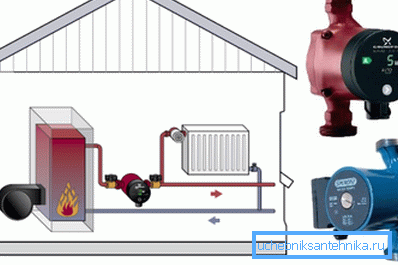

Kényszerített keringés

A természettel ellentétben, ahol a hűtőfolyadék fizikai okok miatt mozog - a forró folyadékot hideg váltja fel, ebben az esetben minden a járókerék mozgásától függ.

Tipp: ha a szivattyú bekapcsolásakor a legtöbb áramkör továbbra is hideg marad, és a légdugókat nem észlelik, akkor nincs értelme növelni a kapacitását. A legjobb megoldás az, hogy cserélje ki, mivel az eszköz már nem képes létrehozni a szükséges folyadéknyomást.

előny:

• a rendszerben beállított hőmérséklet;
• a hűtőfolyadék szabad mozgását megakadályozó légdugók megjelenése megszűnik;
• jelentősen növeli a fűtőkör hosszát.

Hogyan válasszunk keringtető szivattyút

Rendes lakás esetén nincs értelme erős eszköz beszerzésére, mivel a csővezeték hossza ritkán haladja meg a 25 métert. Azonban az ára függ a gyártótól és az anyagtól, ahonnan készült.

A keringetőegység kiválasztásakor csak néhány paramétert kell tudni, amelyek között nem a legfontosabb a hűtőfolyadék sebessége. Éppen ellenkezőleg, sima, viszonylag lassú ütemben kell haladnia. Ráadásul minél nagyobb a készülék, annál nagyobb zaj lesz, ami nem túl kellemes.

Tipp: egy nagy és összetett otthon esetében a legjobb megoldás az lenne, ha olyan szakembereket keresnének, akik rövid idő alatt elvégezik a számításokat.

Egy átlagos vidéki házhoz a következő táblázatot használhatja:

A táblázat szerint a hűtőközegnek a csővezetékben lévő átmérőjéből való eloszlása ​​közvetlen függ. Azt is meg kell jegyezni, hogy a folyadék átlagos sebessége a fűtési rendszerben 1,5 m / s.

Figyelembe kell venni azt is, hogy a hűtőfolyadék egy percben történő áthaladása megegyezik a kazán teljesítményével. Például, ha egy fűtőegység 25 kW, akkor azt jelenti, hogy egy literes percen belül a folyadéknak 25 liternek kell lennie.

A szivattyú kiválasztásakor nem szabad megfeledkezni arról, hogy teljesítménye arányos a csővezeték hosszával. Például egy 100 m hosszú kontúrra 6 m-es nyomás szükséges.

Az eszközök típusai

Jelenleg 2 típusú szivattyút használnak a hűtőközeg forgalomba kerüléséhez:

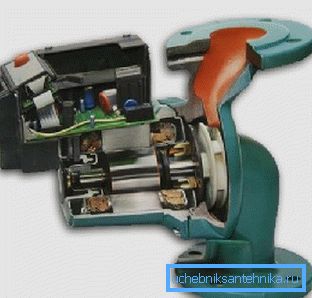

• "Nedves" - a munkadarab érintkezik a hűtőfolyadékkal, ezért lakóhelyiségekben használják őket, mivel csaknem hallgatnak;
• "Száraz" - a rotor nincs érintkezve a hűtőfolyadékkal, az eszközöket általában nem lakóhelyiségekben használják, mivel a munkában nagyobb a zaj.

Az eszköz mindkét változatát olyan anyagokból készítsük, amelyek nem hajlamosak a korrózióra:

• test - réz vagy bronz;
• más részek műanyag, kerámia vagy rozsdamentes acél.

A "nedves" készülékeknél a készülék gyakorlatilag nem zavarja, mivel mozgása során a hűtőközeg kenje a részeit.

Telepítés előkészítése

Az alábbiakban egy rövid útmutató az ajánlásokkal:

1. Javasoljuk, hogy megvásárolhasson egy terméket levehető szálakkal, majd a munkáját a lehető legegyszerűbbé teheti. Ellenkező esetben magadnak kell felvennie az adaptereket.
2. Azonnal vegyen egy szűrőt a durva csőhöz, visszacsapó szelephez, amely egy nagynyomású szivattyú munkáját fogja elvégezni.
3. Szükséged lesz egy másik áthidalóra és a kívánt átmérőjű szelepekre.
4. Ne felejtsd el a diófélék kulcsát.

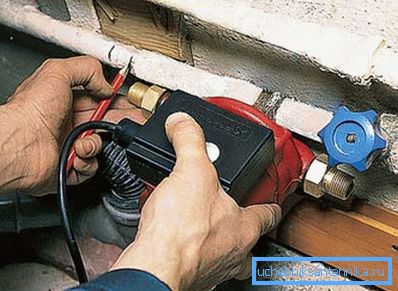

Válasszon ki egy helyet, ahol meg kell kötnie

1. Kívánatos, hogy szabadon hozzáférhessen az eszközhöz az időszakos karbantartáshoz.
2. A közelben kell lennie a villamos energiához. Ellenkező esetben a tápkábelt a készülék telepítési pontjára kell húzni.
3. Korábban ajánlott egy szivattyút a visszatérő vezetékre telepíteni, ma már a tervezés lehetővé teszi bárhol.
4. A szívóponton a nyomás növelése érdekében jobb, ha a készüléket behelyezi a tápvezetékbe. Különösen jól, ha a tágulási tartály fűtési rendszerének belépési helyéhez közel helyezkedik el. Ebben az esetben a magas hőmérséklet garantált.

Ha a készülék membrán típusú tartállyal rendelkező fűtőberendezésbe van szerelve, jobb, ha megkerüled a tartályt. Javasoljuk, hogy a lehető legközelebb álljon a tágulási tartály telepítéséhez.

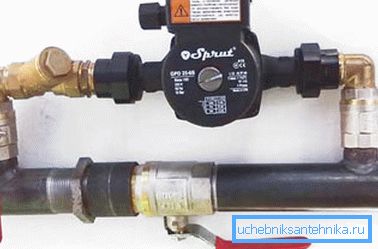

Tipp: ha a visszatérő csővel ellátott szivattyú segítségével megkerülik a szivattyút, akkor a szivattyú nehezebbé válik, de a függőleges visszacsapó szelepet függőlegesen kell elhelyezni.

Telepítési szabályok:

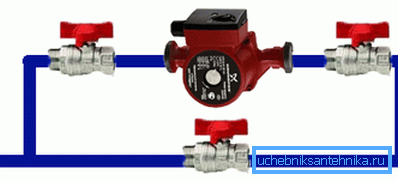

1. Biztosítsa a gömbcsapokat a készülék oldalaira. Ez lehetővé teszi, hogy gyorsan lebontsuk, anélkül, hogy a hűtőfolyadékot kiürítenénk a rendszerből.
2. Közvetlenül a szivattyú elé kell vágni a szűrőt, amely megvédi a berendezést a szennyeződéstől és a hűtőfolyadékban lévő részecskéktől
3. A bypass tetején automatikus vagy kézi légtelenítő szelepet kell felszerelni. Így gyorsan megszabadulhat a rendszerben lévő levegőtől, amely különféle okokból felhalmozódott.
4. A szivattyú felszerelését a hűtőfolyadék irányában kell végrehajtani, a készüléken megfelelő nyíl található.

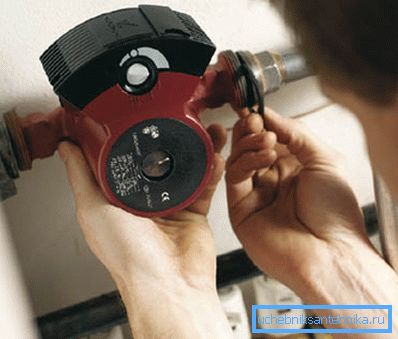

5. A menetes csatlakozókat tömítőanyaggal kell bevonni, és egy tömítőszalaggal van ellátva, és a tömítő részek között is tömítést kell elhelyezni, hogy a rendszer ne szivárogjon.

Tipp: a szivattyú foglalatát földelni kell annak érdekében, hogy biztosítsa a használat biztonságát.

Telepítési folyamat

1. Hagyja le a hűtőfolyadékot a rendszerből, ha a telepítést a meglévő hálózaton végzi. Új szivattyú esetén jobb új hűtőfolyadékot használni, ugyanakkor a csővezetékeket és radiátorokat is leöblíteni a lehetséges szennyeződésektől.
2. Szerelje be a szelepeket és szivattyúkat az előző szabályoknak megfelelően..
3. A beszerelési ciklus végén töltse fel a rendszert friss hűtőfolyadékkal..

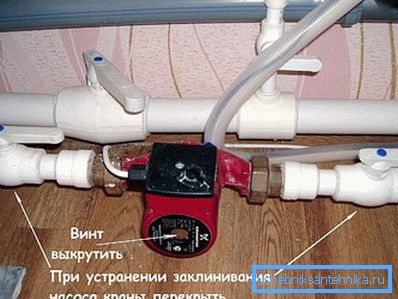

1. A szivattyú indítása előtt csavarhúzóval csavarja le a házon lévő központi csavart, és engedje le a felesleges levegőt a készülékből, majd a víz megjelenése után szorosan húzza meg.

következtetés

A keringető szivattyú fűtési rendszerbe történő beépítése lehetővé teszi az üzemanyag megtakarítását, a hűtőfolyadék gyors felmelegedését, és a helyiség hőmérsékletét rövid idő alatt kényelmessé teheti.

A munka egyszerű, kézzel egyszerűen elvégezhető, de bizonyos szabályok betartását igényli. Csak akkor kell kiválasztania a megfelelő eszközt, hogy a házat hővel biztosítsa. A cikkben található videó segít további információkat találni ebben a témában.
