Hogyan szereljük fel a fűtőtesteket a saját kezünkkel:

A következő lakás felújításakor sok lakástulajdonosnak előbb-utóbb teljesen vagy részben ki kell cserélnie a fűtési rendszert, amelynek egyik legfontosabb eleme a vízhűtő. Olyan áramló vízcsatornákból áll, amelyeken keresztül a fűtött hűtőközeg kering, biztosítva a melegvíz és a környező levegő közötti hőcserét.

Működés közben a belépő áramlási csatornák fokozatosan felszaporodnak a sótartalmakkal, és rozsdaszemcsékkel eltömődnek, így időről időre az ilyen eszközök teljes cserét igényelnek.

A radiátorok beépítésének és csatlakoztatásának jellemzői

Jelenleg nagyszámú kompakt és könnyű fűtőtest kapható, amely szükség esetén minden lakástulajdonos saját kézzel helyettesítheti a szokásos háztartási szerszámokat, anélkül, hogy professzionális vízvezeték-szerelők segítségével.

Egyértelmű útmutatóként ez a cikk illusztrált utasítással szolgál, amely részletesen leírja a lakóépületben lévő fűtőtestek öncseréjét.

A telepítési helyszín előkészítése

A radiátorok behelyezése előtt teljesen zárja le a rendszer vízellátását.

Ha van egy elzáró szelep az egyes akkumulátorok közelében, akkor ez közvetlenül a lakásban is elvégezhető, és ha nincs ilyen lehetőség, akkor szükséges, hogy lezárja a közös felszálló szelepet, amely rendszerint egy lakóház alagsorában található.

1. Annak biztosítására, hogy nincs nyomás a rendszerben, meg kell szüntetni a régi elemeket, majd minden egyes beömlőcsövet fel kell készíteni a szelepek beszerelésére;
2. Szereljen össze egy új akkumulátort az előírt számú szakaszból és hozzon létre ideiglenes támaszt. Annak érdekében, hogy megtudja, hogyan szerelje fel a fűtőtesteket az ablak alatti falra, kövesse az alábbi ajánlásokat;

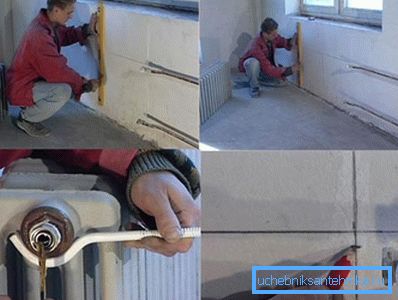

1. Mérjük meg az aluljáró fülke teljes hosszát és függőleges vonalat húzzunk szigorúan a középpont mentén, majd keressük meg a radiátor hossztengelyének középpontját, és állítsuk be a húzott vonallal;
2. A falon levő szintnél húzza a vízszintes vonalat, amely 60-120 mm távolságban helyezkedik el a pincér aljától, ami megfelel az akkumulátor felső határának;
3. A húzott vonalak szerint szerelje fel a radiátort ideiglenes tartókra, és végezze el a falon lévő jelöléseket, jelezve a rögzítőelemek rögzítésének helyét. Ugyanakkor meg kell győződni arról, hogy az akkumulátorról a padlóra való távolság legalább 85-120 mm, és a falhoz való távolság kb. 35-50 mm.

Tipp A közös elzárószelep leállítása után elegendő mennyiségű hőátadás marad a töltött fűtési rendszer felső szintjén, ezért a régi akkumulátor lebontása előtt megfelelő üres tartályokat kell készíteni a leeresztő víz összegyűjtésére.

Válassza ki a rendszerhez való csatlakozás típusát

A modern lakossági fűtési rendszerekben többféle akkucsatlakoztatást használnak, amelyek mindegyikét az adott körülmények függvényében használják.

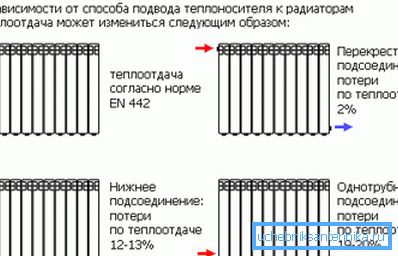

Annak érdekében, hogy az egyes háztulajdonosok megismerhessék, hogyan kell megfelelően elhelyezni a radiátorokat a lakásában, a három leggyakrabban használt csatlakozási lehetőség az alábbiakban lesz felsorolva.

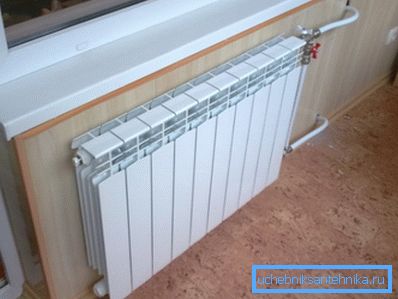

1. Egyirányú oldalirányú csatlakozás a legjobb hőátadást biztosítja, de csak egyszálas radiátorokhoz alkalmazható, amely legfeljebb 12 külön szakaszból áll. Ebben az esetben a hűtőfolyadék-táplálás a felső bemeneti nyílásba és az alsó kimenethez csatlakozik az akkumulátor egyik oldalán;

1. Diagnosztikai vagy keresztkötési módszer lehetővé teszi, hogy következetesen csatlakoztasson egy sorban több fűtőtestet egy nagy helyiség fűtésére. Ebben az esetben forró vizet vezetnek be a felső fúvókán keresztül az egyik oldalon, és a kimenetet az alsó fúvókán keresztül az akkumulátor hátulján;

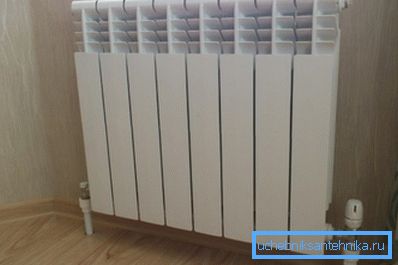

2. Alsó csatlakozási módszer lehetővé teszi, hogy elrejtse az összes kommunikációt az alaplap vagy a föld alatti térben, azonban ez jelentősen csökkenti a hőátadó radiátorokat. Ebben a rendszerben a fűtött víz egyrészről belép az alsó fúvókába, és az alsó fúvókából kilép az akkumulátor másik oldalán.

Tipp Javasoljuk, hogy mechanikus termosztátot állítson be egy hőmérsékletszabályozóval az egyes elemek bemeneténél. Első pillantásra az eszköz ára magasnak tűnhet, de használata a hő hatékonyabb felhasználását teszi lehetővé, ezáltal csökkentve az átlagos éves fűtési költségeket.

Radiátorok szerelése és szerelése

Számos hardverboltban megvásárolhat egy kiválasztott elemet és méretű akkumulátort, amelyet már összeszereltek az előírt számú szakaszból és teljesen készen áll a telepítésre, de mielőtt a fűtőtestet magába építené és csatlakoztatná egy vízrendszerhez, szelepek készítéséhez kell felszerelni.

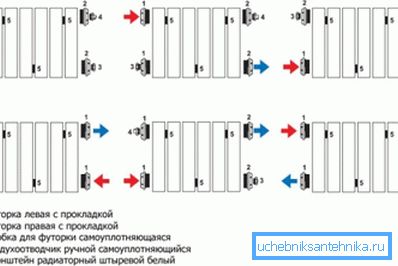

1. A választott bekötési rajztól függően csavarja be a két átvezetőt (futorki) a radiátor kívánt nyílásaihoz, amelyeket a bemeneti és a kimeneti csatlakozások csatlakoztatására használnak;
2. Húzza be a harmadik vezetéket a futóhoronyba, amelybe a felső furat a felső hűtőfolyadék mentén helyezkedik el, ahol fel kell szerelni egy Mayevszkij szelepet, amely a felgyülemlett levegő felszabadításához szükséges, és egy vak dugót kell a maradék szabad lyukba behelyezni.

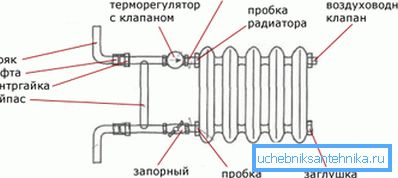

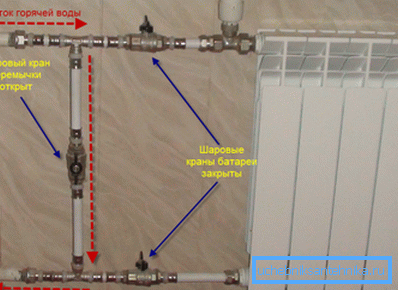

3. Szereljen fel egy golyós szelepet a tápvezeték és a visszatérő csővezetékekre, és ezek előtt két pólusú csappal, szerelje fel a bypassot egy elzáró golyóscsappal, amelyet ki kell nyitni az akkumulátor leállítása vagy szétszerelése során;

1. Az előzőleg feltüntetett jelölés szerint szerelje fel a csapágyakat a falra, szerelje fel rá a radiátorot és rögzítse azt a készlethez mellékelt szabványos rögzítő segítségével;

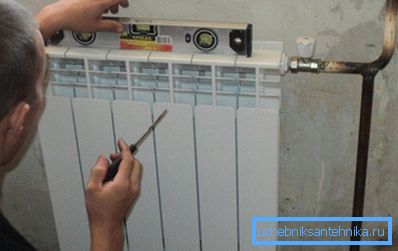

2. A tartókonzolok szintenkénti elhelyezésénél szem előtt kell tartani, hogy az Mayevsky levegőztető szelepének elhelyezett elemének élét kissé fel kell emelni;

1. Csatlakoztassa a bemeneti és visszacsapó szelepeket egy "American" csatlakozóval egy karimával és egy kupakanyával a radiátoron lévő megfelelő perselyhez;
2. Ellenőrizze, hogy a csatlakozás helyes-e, és végül meghúzta-e az összes menetes csatlakozást, meg kell nyitnia a bemeneti csapot a felemelőben, valamint a csővezetékeken lévő gömbcsapokat, és töltse fel a rendszert hűtőfolyadékkal;
3. Ha van önálló elektromos vagy gázfűtés, akkor tesztelje a rendszert, és hagyja működni egy ideig a maximális körülmények között, majd gondosan ellenőrizze a szivárgást.

Tipp Az összes menetes csatlakozás összeszerelésénél feltétlenül gumi vagy szilikon tömítések beszerelésére van szükség, amelyek a szokásos szerelési készlet részét képezik a vízmelegítők csatlakoztatásához, amelyek bármely hardverraktárban megvásárolhatók.

következtetés

A sokemeletes épületekben lévő elemek cseréjét a tavaszi-nyári időszakban a fűtési szezon befejezése után lehet elvégezni. Mivel ebben az időben nem áll fenn forró víz nyomása a fűtési rendszerben, az égési sérülés veszélye teljesen megszűnik, és a víz és a szomszédos lakás vízáramlásának valószínűsége csökken.

A mellékelt videó alapos átgondolása ebben a cikkben, vizuális útmutatást kaphat a háztartási vízmelegítők telepítéséhez és csatlakoztatásához.
