Hogyan válasszunk elektromos mérőt

Sajnos napjainkig az alternatív energiaforrások nem kaptak olyan elosztást, amilyet szeretnénk. Ennek oka az egyes modulok magas ára és a megfelelő karbantartási költségek. Emiatt a lakosság energiát fogyaszt a központi hálózatból, és a könyvelést villamos fogyasztásmérővel végzik. Ebben a tekintetben szükséges tudni, hogyan válasszunk ki egy elektromos mérőt.

Határozza meg a szükséges paramétereket

Mielőtt kiválasztaná a lakás vagy ház elektromos mérőeszközeinek egyik meglévő opcióját, ismernie kell a projektbe beépített vagy már lakóterületen végrehajtott hálózat paramétereit. Nézze meg, hogy melyik eszköz van telepítve. Ha ez nem lehetséges, nézze meg a dokumentációt, vagy lépjen kapcsolatba a megfelelő struktúrával.

Az elektromos mérő választásának megválasztásához a következő kérdésekre kell válaszolnia:

• Hol lesz a mérőeszköz felszerelve: beltéren vagy szabadban?
• Mekkora a hozzávetőleges maximális terhelés?
• A nagy teljesítményű fogyasztókat a jövőben kívánja összekapcsolni?
• Milyen erősségre van szükség a legtöbb eszköz kényelmes egyidejű működtetéséhez?
• Hány fázist fognak leengedni?
• Milyen pontossági osztály előnyös bizonyos körülmények között?
• Tervezik-e a fogyasztási bontást díjszabással?
• Melyek a működés hőmérsékleti körülményei?
• Vannak-e egyfázisú fogyasztók vagy csak háromfázisú fogyasztók?
• További funkciók vannak a készülékben?

Egyes elemek azonnal megjelölhetők. Másoknak további információkat kell fontolóra venniük, amelyeket az alábbiakban ismertetünk.

Mit válasszon

Minden árammérő készülék két nagy csoportra oszlik:

• Egyfázisú. Magában foglalja a magánház vagy apartman projektjeit. Köszönjük számukra a hagyományos háztartási készülékek zavartalan működését. A háromfázisú motorokat ezután egy kondenzátoron keresztül indítják el.
• Három fázis. Egyes lakóépületekben és házakban is elhelyezhető. Általában egy további kérelmet nyújt be erre a célra, indokolja a további szakasz szükségességét. Nem pótolható, ha minden területet melegítenek az elektromos kazán rovására. Többségük különböző termelési létesítményekben található. Ezzel a lehetőséggel két alfaj létezik: háromvezetékes és négyvezetékes. Az elsőt akkor alkalmazzák, ha csak a háromfázisú fogyasztókat tervezik. Az utóbbiak nulladnak, ami azt jelenti, hogy megfelelő vezetékezéssel és csatlakozással egyszerűen használhatja a hagyományos 220 V-os egységet.

A központi hálózathoz való csatlakozás módjától függően a háromfázisú mérők ilyen típusai különböznek egymástól:

•
  Torlósugaras. A készülékhez vezető újabb modulok nincsenek telepítve. A vezetékek egyszerűen beillesztésre kerülnek a kapcsokba a jelölés és a tervezett huzalozás szerint. Az ilyen típusú termékeket teljes terhelés esetén használják, amely nem haladja meg az 50 kW-ot, és az áram 100 A. Ha azonban a háromfázisú fogyasztók jelenléte minimális, vagy ritkán bekapcsolnak, akkor fontos a fázistelanság egyensúlyának ellenőrzése. Ha ez az érték meghaladja a 20% -ot, ez vezethet az egyik vezető kieséséhez. Ennek következménye lehet a háromfázisú egységek meghibásodása vagy képtelensége.
• Polukosvennye. Olyan esetekben kerülnek kiszámításra, amikor a kiszámított változó terhelés 60 kW feletti határokon belül van. A fővezetéket speciális áramváltókon keresztül szállítják a készülékhez. Bizonyos veszteség van a konverzió során, ezért a számla kifizetésekor meg kell szorozni a leolvasásokat a konverteren feltüntetett tényezővel. 4 különböző bemeneti séma van: tíz vezetékes, áramváltó egy csillagba, egy tesztcsatlakozóblokk segítségével, kombinált áram- és feszültségkörökkel.
• Közvetett. Leggyakrabban ipari használatra. Az előző nézethez hasonlóan feszültségváltókon keresztül csatlakoznak, de nagy feszültségűek - 6-10 kV, valamint áramváltók. Ebben az esetben a legnagyobb megengedett terhelés jelentősen megnő. Ez azt jelenti, hogy a különböző gépek motorjainak indítása nehézségek nélkül megy végbe. Legyen két alfajuk. Az első olyan transzformátorokra vonatkozik, amelyeknek egy meghatározott konverziós faktor értéke van. A második univerzális és támogatja a különböző mutatókat.

Vannak olyan megoldások, amelyek szűkebb körűek, és alkalmazhatók bizonyos régiókban, településeken vagy az előre meghatározott feltételek függvényében. Például ezek között vannak:

•
  Az aktív és reaktív energiát mérő termékek. Az energia, amelyet a fogyasztó fogad, és amelyet teljesen átalakít és fogyaszt, aktívnak tekint. Ez például izzólámpákra, elektromos fűtőberendezésekre, kandallókra, vasalókra stb. Vonatkozik. Ebben az esetben 2 kW teljesítményű, úgy vélik, hogy a készülék egy ideig 2 kW-ot fogyasztott. A helyzet teljesen más, mint az olyan egységek, amelyek építése során vannak transzformátorok, kondenzátorok és egyéb alkatrészek. Munkájuk lényege abban rejlik, hogy először a felajánlott energiát részben tárolják, és csak ezután hasznos munkává válik. Például a motor indításához meg kell egy impulzust tárolni egy kondenzátorban, amely ezt követően továbbítja a tekercselésre. Ez vonatkozik a hagyományos háztartási szerszámokra is. Az 1000 W teljesítménye feltüntethető a fúrógépen, de valójában 1700 W-ot fogyaszt. A pontos szám meghatározásához rendszerint az együtthatót jelöljük, amelyre a megadott teljesítményt fel kell osztani. Ez a tartomány 0,5 és 0,9 között lehet. Minél magasabb, annál kevesebb a reaktív energia vesztesége. Azok a számlálók, amelyek figyelembe veszik a fogyasztás két fajtáját, leggyakrabban ipari létesítményekben vannak telepítve, ahol nagyszámú nagy teljesítményű berendezés van. Ebben az esetben a cég két számjegyből álló kivonatot kap. Bizonyos esetekben a veszteségek egy speciális modul segítségével kompenzálhatók. Az átlagos személy esetében a reaktív energia fogyasztását nem veszik figyelembe.

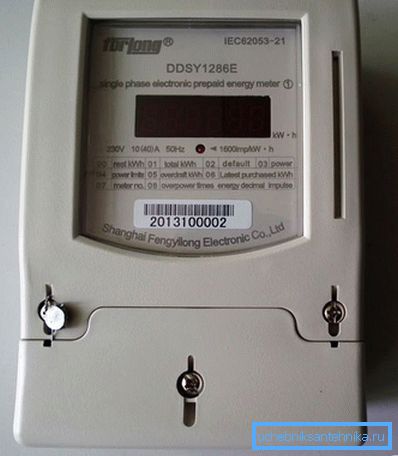

• Előre fizetett díjakkal. A lényeg az, hogy a fizetett média mennyisége elérhető. Annak érdekében, hogy az adatokat magára az eszközre továbbítsák, műanyag kártyákat vagy iButton kulcstartókat használnak. Ebben az esetben fizetés nélkül várhat a várakozás, vagy várakozás. Ennek a megoldásnak az a hátránya, hogy késedelem esetén egyszeri kifizetést tilt le.
• Maximális terhelési határértékkel. Ebben az esetben magában az eszközben egy teljesítményvezérlő áramkör valósul meg, vagy korlátozó beépül. Az első változatban, amikor a bejelentett értéket túllépték, egy jelet küldenek a leválasztó berendezésnek, amely megszakad. A másodikban - a hatalomeszköz maga termeli a lánc megszakítását. Az ilyen termékek telepítése egyre inkább egy egyedi terv kidolgozásához szükséges. Ez annak a vágynak köszönhető, hogy racionalizálni és egységesebb fogyasztást biztosítani egy területen. Bizonyos esetekben ez problémát okozhat, például ha kívánja, a gáz mellett a helyiséget elektromos készülékekkel is felmelegítheti. Mivel ilyen terhelés nem volt előrelátható, állandó leállás történik. Mielőtt ilyen egységet telepítene, meg kell állapodni a maximális rendelkezésre álló teljesítmény valamennyi árnyalatáról.
•
  Vezeték nélküli adatátvitel vagy telemetria. Ebben az esetben az eszköz tartalmazhat GSM vezeték nélküli modult vagy egy speciális portot az olvasáshoz. Az első esetben a bizonyságot elküldik a szolgáltatásnak, még a vezérlő használata nélkül is. A másodikban nem kell írni, elegendő az adatokat egy speciális eszközzel elolvasni. A végfelhasználó számára ez szinte semmi különbséget nem okoz, kivéve azokat az eseteket, amikor valaki meg akarja trükkelni a számlálót, és a jogsértési jel azonnal továbbítható.
•

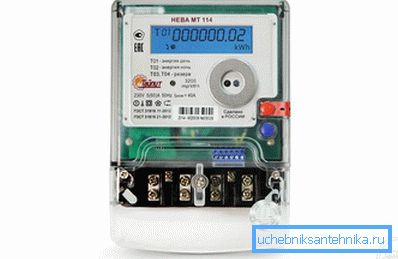

  Egységes díjszabás és több díjszabás. Az elsőt minden lakásban használják. De ez utóbbi nagyon jövedelmező megoldás azok számára, akik átvihetik a nagy teljesítményű készülékek legfontosabb időszakát éjszakára. Az ötlet lényege a következő: hétfőtől 23 óráig, a számvitel egy áron alapul, és már 23-tól a másikra. Néha a különbség eléri a 2 vagy több alkalommal. Egyes országokban, annak érdekében, hogy ösztönözzék a lakókat az ilyen eszközök telepítésére, éjszaka az áramot ingyenesen szabadítják fel.
• A villamos energia értékesítésével. Bizonyos értelemben újdonság, de aktívan használják a gazdaságokban, ahol van egy rendszer a napenergia vagy a hő átjuttatására villamos energiává. Ha napsütésben aktív áram van, a hiányzó részt a szállítótól vásárolják. De ha túlságosan nagy mennyiségben keletkezik, akkor a hálózathoz adják, és ez a bizonyságon van. Ideális körülmények között nulla vagy akár plusz lehet.

Egyes jelölések általában a mérőkre vonatkoznak. A megértés megkönnyítése érdekében leírjuk az alapvető értékeket. Például a P betű azt jelenti, hogy ez egy eszköz reaktív energia, L - aktív, O - egyfázisú, Y - univerzális. 3., 4. ábra - a vezetékben lévő csatlakozások száma. A készülékben további bónuszok lehetnek a kijelző háttérvilágítása, amely lehetővé teszi, hogy a sötét szobákban olvasson. Másokban egy kis akkumulátort építettek be, amely lehetővé teszi az értékek megjelenítését még áram nélkül is.

A működés elve

Egy bizonyos pontig az elektromechanikus vagy indukciós készülékek voltak a leggyakoribbak. Ezek azok az egységek, amelyekben van egy forgó lemez. Munkájának alapelve a test viselkedése egy indukciós területen. Ez utóbbit két tekercs jelenléte okozza. Az egyik közülük párhuzamosan kapcsolódik - egy feszültségtekercs, a másik pedig sorozatban - egy tekercs. Közöttük áramlani kezd a mágneses interferencia, amely átmegy a lemezen, és forgatja. Ő viszont mozgásban tartja a hengereket számokkal, amelyek a fogyasztás végső értékét képviselik. Minél nagyobb a terhelés, annál erősebb az interferencia hatása, annál gyorsabban forog a lemez. Ahhoz, hogy minden folyamat ilyen módon történjen, egy 90 fokos fázissorrend szükséges.

Az ilyen eszközök előnyei:

• Nagy megbízhatóság. Még rövidzárlat esetén is képesek maradni a munkavégzésre, miután megszüntette a következményeket.
• Hosszú élettartam. A visszaszámlálás 15 évvel és még tovább kezdődik. Néhány egység nem került áthelyezésre 30 vagy több évig.
• Nincs szükség további konfigurációra. Mindössze annyit kell tennie, hogy megfelelő kábelezést végezzen.
• Az árkategória alacsonyabb az elektronikushoz képest.
• Alkalmazkodás az alacsony minőségű hálózatokhoz.

A hátrányok a következők:

• Csökkentett pontosság csökkentett fogyasztással. Ennek oka az elektromágneses mező csökkenése.
• Kis osztályú pontosság. Nem haladja meg a 2 egység értékét.
• A terhelési áramok hirtelen megváltozása nem követhető.
• A villamos energia leállítására vagy a lemez megállítására szolgáló rendszer végrehajtásának egyszerűsítése.
• A hazai fogyasztás magas aránya. Ie maga a mérőműszer képes részben befolyásolni a villamos energia átvételi elszámolásának összegét.
• Két különböző eszköz használata az aktív és a reaktív elektromos energia kiszámításához.
• Viszonylag nagy méret.

Az elektronikus mérőműszer működési elve ugyanaz marad, de az alkatrészek kicsit megváltoztak. A tekercsek helyett két érzékelőt használnak: feszültség és áram. Miután megkapják a jelet, továbbítják az átalakítónak. Feladata, hogy a jelet digitálisra változtassa, és elküldi a mikroprocesszorba. Az elemzés után az adatok egy beépített kijelzőn vagy más eszközön jelennek meg.

A megoldás előnyei:

• Kompakt méretek az indukciós készülékekhez képest.
• A mechanikai alkatrészek hiánya a legtöbb kopásnak kitett.
• Magas fokú pontosság.
• Egyetlen termék használata az energia számlálásához különböző irányban.
• A minimális hiba.
• A távérzékelésre való képesség.
• A veszteségek kiszámításának előnye egy adott területen.

Van néhány hiányosság:

• Instabilitás a hálózati erős cseppekben és a villámlás hatásai.
• Elég nagy árat. Különösen a többértékű készülékek esetében.
• Nehéz a javítás elvégzésében.
• Érzékenység a hirtelen hőmérsékletváltozásokra.
• A chipben lévő elem meghatározásának bonyolultsága, amely meghiúsult.

Egyes helyeken az engedélyezett szervezetek helyettesítik az eszközöket. Ez mind a fogyasztó, mind a költségmentesen felmerülhet. Fontos, hogy tisztázzuk ezt az árnyalatot a telepítés előtt.

Pontossági osztály

A pontossági osztály jelzi a készülék pontosságát. Minél nagyobb a szám, annál nagyobb a hiba. Általában a fogyasztó javára válik. Ezért abban az esetben, ha van választási szabadság, megpróbálnak kedvezőbb megoldást találni. Összesen Oroszországban és néhány más országban megkülönböztetik a következő mennyiségeket:

• 5,0;
• 2,0;
• 1,0;
• 0,5;
• 0.2.

Gyakran előfordulhat, hogy a tizedes rész hiányzik. Egyes esetekben az S betű is hozzáadódik, jelzi, hogy milyen anyagból készült a tekercselés. A legnagyobb eltérés általában az indukciós egységekben van, így a ház lakói vonakodnak helyettesíteni őket modern elektronikus eszközökkel.

Valaki továbbra is megpróbálja becsapni az adagolóeszközt, leállítja, vagy megpróbálja lazítani a leolvasásokat. De leggyakrabban ezek a trükkök nem következnek be következmények nélkül. Mindig könnyű nyomon követni az égett névjegyeket. Jelentős bírsággal fenyeget.

A telepítés típusai

Kevés esetben a mérő beépítése megengedett a lakásban vagy a házban. Gyakrabban szállítják őket a partra vagy a ház elülső falára. Ez azért van, hogy megnehezítse a felhasználó feladatát bármilyen módosítás elvégzésére. A telepítés két fő módja van:

• a DIN sínre;
• egy különleges standon.

Az első esetben előnyös az egység és a kapcsolódoboz kombinálása. A hátoldalán egy speciális horony található, amely pontosan megegyezik a fémlemez méretével. A második lehetőség a magánlakásokban és az apartmanokban használt és jelenleg is használatban van. Ugyanakkor egy automatikus kapcsoló vagy dugó is fel van szerelve a táblán a túlterhelések és rövidzárlat elleni védelem érdekében.

Annak érdekében, hogy megakadályozza a nedvesség behatolását az utcán, speciális lezárt dobozt használnak. Általában műanyagból készül, amely ellenáll az UV fénynek. Fontos, hogy a nézőablak üveggel van lefedve, nem pedig polimer tapasszal. A második esetben idővel zavarossá válik, és ki kell küszöbölni az olvasás megszerzése érdekében. A karok furatait szintén speciális gumibetétekkel kell lezárni. A dobozok méretei és paraméterei az egyfázisú és a háromfázisú megoldások esetében eltérőek.

Ügyeljen arra, hogy a tömítés a helyén legyen. Ha véletlenül megsérül vagy megszakad, akkor azonnal tájékoztatnia kell a vezérlőt. Anélkül, hogy ez időben megtörténne, nehéz lesz megszabadulni egy kis büntetéstől.

Teljes erő és áramerősség kiszámítása

Az ilyen számítások elvégzése nemcsak a mérő megfelelő kiválasztására, hanem a szükséges keresztmetszetű vezetékek vásárlására is hasznos, ami megakadályozza a teljes rendszer károsodását. Ennek megvalósításához meg kell tennie:

• Tegyen egy tiszta papírt.
• Sorolja fel azokat a készülékeket, amelyek a hálózatról táplálkoznak.
• Mindegyikük mellett újra kell írni az energiafogyasztását.
• A végén az értékek össze vannak adva, és a teljes megjelenik.

De érdemes megjegyezni, hogy nem mindegyik dolgozik egyszerre. Ezért a csomagok kicsomagolását a leggyakrabban be kell fejezni. Összefoglalva a fogyasztásukat, meg lehet határozni, hogy van-e elég automata az aktuális ajánlott értékkel. Ha kiderül, hogy ez nem így van, akkor egy megfelelő kérelmet nyújt be a küszöbérték növelésére irányuló kérelemmel.

Véleményünk szerint a készüléket maximálisan "frissességgel" kell megvásárolni. E tanács egy része indokolt. De érdemes megjegyezni, hogy a legfontosabb nem a kiadás dátuma, hanem az utolsó kalibráció dátuma. A jelöléshez a megfelelő jelet az útlevélben, valamint a pecsétben kell elkészíteni.

A cikk elolvasása után visszatérhet az elején feltett kérdésekre, és töltse ki a hiányzó területeket. Tekintettel az összes tippre, pontosan kiválaszthatja, mi felel meg személyesen.

videó

Ebben a rövid videóban a szakértő megosztja véleményét a számláló kiválasztásával kapcsolatban:
