Hogyan válasszunk keringető szivattyút a fűtéshez és mit

A kis magánházakban a hűtőfolyadék keringtetése a fűtőcsöveken keresztül természetes módon történik, azonban nagy és kétemeletes épületekben ez a rendszer nem hatékony, mivel a standard 0,6 MPa nyomás nem elegendő.

Ezért a hűtőközeg áramának és sebességének növelése érdekében keringető szivattyút használnak. Mivel a fűtési rendszer hatékonysága ettől az eszköztől függ, nagyon felelősségteljesen kell megközelíteni a választását, ezért ebben a cikkben megvizsgáljuk, hogyan kell a fűtési rendszer megfelelő keringtető szivattyút kiválasztani.

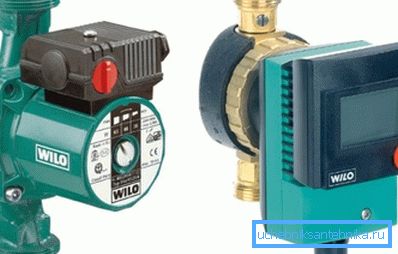

Az eszközök jellemzői

tervezés

Tehát, mielőtt tájékozott választást adna egy keringető szivattyúról a fűtési rendszerről, többet kell megtudnia a készülékről. Ennek a készüléknek a kialakítása sok szempontból idézi a vízelvezető szivattyúberendezéseket, azonban ellentétben azzal, hogy a készüléket úgy tervezték, hogy a hűtőfolyadékot zárt csővezetékrendszerben továbbítsa (lásd még a cikket. Kétszintű családi ház padlófűtéses kétcsöves fűtési rendszere nyereséges).

A keringtető szivattyú a következő fő elemekből áll:

A működés elve

Mivel a keringtető szivattyú egy zárt hurok része, működési elve a következő:

• A befúvó fúvókán keresztül a vákuum miatt elnyeli a hűtőfolyadékot;
• A test belsejében a berendezés gyorsítja a folyadék mozgását a járókerék forgatásával;
• Ezután a folyadék kiürül a kifolyónyílásból.

A berendezés egységes működésének köszönhetően bizonyos mértékű nyomást tartanak fenn a rendszerben. Ugyanakkor szem előtt kell tartani, hogy csak egy szivattyú segítségével lehet növelni.

A keringtető berendezés feladata, hogy leküzdje a csővezeték ellenállását.

Az egységek típusai

A cirkulációs szivattyú fűtésre való kiválasztásának megkönnyítése érdekében először is meg kell határozni a típusát.

A piacon jelenleg kétféle eszköz létezik:

• "Wet";
• „Száraz”.

Az alábbiakban közelebbről megnézzük sajátosságaikat.

száraz

A készülék forgórészének működő része nem érintkezik a folyadékkal, mivel tömítőgyűrűkkel van védve, így a név. Az egység elindítása után a gyűrűk mozgásban vannak egymáshoz képest.

A száraz típusú készülékek jellemzői közé sorolható:

• Nagy hatékonyság - 80 százalék.
• A mozgó alkatrészek élettartama három év.
• Erõs zaj a mûködés során, így a készüléket külön helyiségben kell elhelyezni.

Figyelj! Ha a készüléket "száraz" rotorral használjuk, akkor ellenőrizni kell a szivattyúzott hűtőközegben lévő szennyeződések jelenlétét és a hely porosodásának mértékét. Ellenkező esetben a készülék meghibásodhat.

Ennek eredményeként a száraz berendezések kiváló megoldást jelentenek a nagy házak fűtési rendszerére.

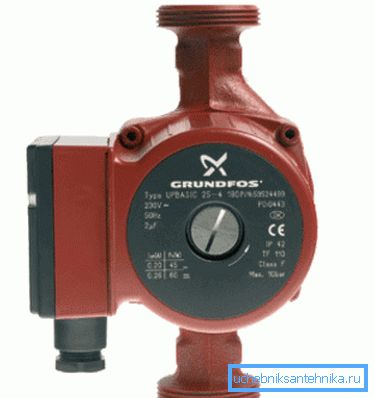

nedves

Ilyen típusú készülékeknél a munkadarab a szivattyúzott folyadékba merül. Ebben az esetben az elektromos részt légmentes üveg védi. Az ilyen készülékek rotorjai általában kerámiából készülnek, és a test öntöttvasból, bronzból vagy rézből készült.

A nedves típusú aggregátumok jellemzői a következők:

• Hosszú élettartam;
• Könnyű beállítás és javítás, így ezt a munkát még saját kezűleg is nehéz elvégezni;
• Alacsony zajszint;
• Alacsony hatékonyság (30 százalékkal kevesebb, mint száraz).

Ennek eredményeképpen ezek az eszközök kiváló megoldást jelentenek a belföldi szükségletekre, ahol nem szükséges biztosítani a folyadék áramlását a hosszú távú csővezetékekben.

Kiválasztási kritériumok

A keringető szivattyúk fűtési rendszerek kiválasztása előtt meg kell határozni a szükséges kapacitást. Nagyon egyszerű ezt megtenni - meg kell határozni a fűtőkazán teljesítményét a percenként átvitt hőhordozó térfogatával. Például ha egy fűtési rendszer teljesítménye 35 kW, egy perc alatt 35 liter folyadék áramlik át rajta.

Ezenkívül meg kell határozni a hűtőfolyadék áramlási sebességét az áramkör bizonyos szakaszában. Ehhez vegye figyelembe az elemek fűtésére vonatkozó adatokat. A szükséges számítások elvégzéséhez a csővezeték hűtőközegének átlagos sebessége 1,5 m / s.

Tipp Nem szabad előnyben részesítenie a modelleket, amelyek ára a legalacsonyabb, mivel ez megfelel a termék minőségének.

Ha a készülék teljesítményének kiszámításakor kiderül, hogy például egy tíz méteres csőszakasz 0,6 m-es nyomást igényel, akkor egy 100 méteres nyomtávra 6 m-es nyomás szükséges. Miután eldöntötte az összes paramétert, csak megfelelő modellt talál.

Az olasz készülékek a legjobbak:

• DAB;
• Ebara;
• Lowara;

Ezen kívül a német Wilo egységek és a dán Grundfos keringető szivattyúk a fűtéshez jó választás. A belföldi gyártók is jól ajánlották magukat, azonban az ipari berendezések gyártására összpontosították.

Itt talán a cirkulációs szivattyú kiválasztásának egésze.

következtetés

A megfelelő keringtető szivattyú kiválasztása könnyű. Ehhez csak az adott eszközhöz legjobban megfelelő eszköz típusáról kell döntenie, és ki kell számítani a szükséges paramétereket.

A cikkből származó videóból további információkat kaphat e témáról.
