Hőradiátor teljesítmény: az elemek számlálási és

A fűtőtest kiválasztásakor a fő figyelmet kell fordítani a hőátadásra, ez a fő paraméter, amellyel értékelheti a teljesítményét. A modern radiátorok sokasága miatt nem nehéz választani az ideális helyszínt bármely helyiségben.

Elfogadott terminológia

Néha az emberek távol állnak a fizikától az olyan kifejezésektől, mint a hőátadás, a hőteljesítmény és a hővezetés. Ha a hőfűtőtestek a hőelvezetés szempontjából fontosak.

De nem lesz szükség ezeknek a meghatározásoknak a megértésére:

• hő kapacitás - ez a koncepció azt a hőmennyiséget jelenti, amelyet fel kell tölteni az anyagnak az 1?

Figyelj! Minél nagyobb a hőteljesítmény, annál nagyobb a hőteljesítmény. Vagy lassabban lehűl, de nem is meleged fel gyorsan.

• hővezető képesség - annál nagyobb ez az érték, annál gyorsabban felmelegszik a fém. Például a réz sokkal gyorsabban felmelegszik, mint az acél vagy az öntöttvas. Tehát a bimetál fűtés a munkahőmérsékletre többször gyorsul fel, mint az öntöttvas vagy az acél, csak az ára sokkal magasabb;

Figyelj! Az elemek tekintetében a bemelegedési arány nem különösebben fontos. A különbség a bemelegítésben pár perc alatt nem dönt semmi.

• hőátadás - általában ez a kifejezés a hőcserélési folyamatra utal, a melegebb test lehűl, és a hideg felmelegszik, amíg egyensúlyba nem kerül. Ugyanez történik, amikor a ház felmelegszik, az akkumulátor lehűl, és kényelmes hőmérsékletet tartanak fenn a házban.

A különböző típusú elemek hatékonyságának megértése

A legtöbb modern elem gyártása szekcionált, így számuk változtatásával biztosítható, hogy a radiátorok fűtési kapacitása megfeleljen az igényeknek. Nem szabad megfeledkezni arról, hogy az akkumulátor hatékonysága függ a hűtőközeg hőmérsékletétől, valamint a felszíni területétől.

Mi határozza meg a hőátadás hatékonyságát

A fűtőtest hatékonysága több paramétertől függ:

• a hűtőközeg hőmérsékletén;

Figyelj! A fűtőkészülék dokumentációjában általában a gyártó adja meg a hőteljesítmény mennyiségét, de ez az érték a normál hőmérsékleteknél (90 ° C a táplálásnál és 70 ° C a kimeneten) jelzi. Alacsony hőmérsékletű fűtési rendszerek használata esetén manuális számítás szükséges.

• a telepítés módjától - néha a tulajdonosok a belső szépségét követve zárják be az elemeket dekoratív rácsokkal, ha a fűtőtestek hőáramlása az arcába akadályt észlel, akkor a fűtési hatásfok kissé csökken;

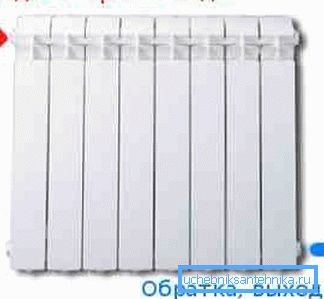

• a kapcsolat módjától. Átlós csatlakozással (a tápvezeték felfelé van csatlakoztatva), és a kisülési egyrészről az alsó részről szinte tökéletes akkumulátor működtetés biztosított. Minden szakasz egyenletesen felmelegszik.

Javasoljuk, hogy ne lusta és önállóan számítsa ki a hűtőtartozék szükséges teljesítményét, miközben jobb egy bizonyos margót választani. A radiátor tartaléklépe nem lesz felesleges, és ha szükséges, mindig installálhat egy termosztátot, és megváltoztathatja az egyes fűtőelemek hőmérsékletét.

A szükséges teljesítmény kiszámításának módszerei

A radiátorok hőteljesítményének számítása több módszerrel is elvégezhető:

• Egyszerűsített - átlagolt index 1 ajtós és 1 ablakos szoba esetében. A radiátorszakasz számának megbecsléséhez elegendő egyszerűen kiszámítani a helyiség területét és megszorozni a kapott számot 0,1-tel. Az eredmény megközelítőleg megegyezik a fűtőkészülék szükséges fűtési teljesítményével, a biztosításhoz 15% -kal emeljük az eredményeket.

Figyelj! Ha a szoba 2 ablakkal rendelkezik vagy szögletes, az eredményt további 15% -kal kell növelni.

• a helyiség térfogata alapján. Van egy másik függőség, amely szerint a 200 wattos szakasz a radiátor az út a hő 5m³ hely a helyiségben, az eredmény nagyon pontatlan, a hiba eléri a 20% -ot;

• pontosabb volumetrikus számítást végezhet a saját kezével. A függőség megtekintése jelenik meg

Q = S • h • 41,

a következő megnevezéseket használják: S a helyiség területe, h a mennyezet magassága, 41 a wattonkénti szám 1 db levegő fűtése esetén.

De lehetséges a részletesebb számítás elvégzése, figyelembe véve a fűtőtest beépítési módját, a csatlakozás módját, valamint a hűtőközeg tényleges hőmérsékletét a csövekben.

Ebben az esetben a számítási utasítás így fog kinézni:

• először, a hőmérsékleti fej számított, T, az ΔT = ((T_pod-T_obr)) / 2-T_komn függvényt használjuk

a T képletben_alatt - a víz hőmérséklete a radiátor bemeneténél, T_arr - kimeneti hőmérséklet, T_BR - a szoba hőmérséklete.

• akkor kiszámítjuk a kívánt Q = k • A •? T fűtőteljesítményt,

ahol k a hőátadási tényező, Q a radiátor teljesítménye, A az akkumulátor felülete.

• A dokumentáció általában a radiátorok-teploatt-gyártók információit jelzi, így a Q ismert és a megfelelő hőmérsékleti fejjel. Tehát lehetséges meghatározni a k ​​• A értékét (ez az érték bármely hőmérsékleti nyomás állandója);
• Továbbá a k • A termék és a tényleges hőmérsékleti nyomás ismeretében kiszámolhatja a radiátor teljesítményét minden munkakörülményhez.

És még könnyebbé teheti, és készenléti táblákat használhat a sugárzó ajánlott számú szakaszára egy adott területen. Például az öntöttvas radiátorok hőteljesítményének táblázata lehetővé teszi az akkumulátor megfelelő méretének kiválasztását számítás nélkül. Számítógépes számolók vannak az egyszerű számításhoz.

Radiátor kiválasztása

A hőátadás szempontjából a kétfém radiátorok vitathatatlan vezetőnek tekinthetők. A fűtőtestek hőteljesítmény táblázata egyértelműen azt mutatja, hogy az ilyen kialakítású hőteljesítmény kb. 2-szer nagyobb, mint az öntöttvasé.

De sok más részletet figyelembe kell vennie:

• a költség - az öntöttvas klasszikus radiátorok legalább kétszer olcsóbbak, mint a bimetallikusak;
• az öntöttvas nem tolerálja a vízütést, és valójában egy meglehetősen törékeny anyag;

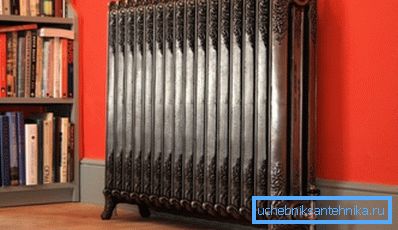

• érdemes gondolkodni a megjelenésről. Nagyon drága áron kaphat öntöttvas radiátorokat, gyönyörű mintával a felületen. Egy ilyen melegítő önmagában a szoba díszítése.

Ami a költségeket és a hatékonyságot illeti, érdemes olyan koncepciót bevezetni, mint a bimetál radiátorok (vagy öntöttvas, acél). Ha figyelembe vesszük az akkumulátor költségeit és hatékonyságát, akkor kiderül, hogy az öntöttvas radiátor árai alacsonyabbak, mint a kétfémes szerkezetűek.

Tehát ne engedje le a jó öreg öntöttvas fűtőtestet. A fűtési öntöttvas radiátorok hőteljesítménye teljesen lehetővé teszi a fűtési házak használatát, és gondos működéssel több mint egy tucat évig szolgálhatnak.

A végén

A radiátor hőteljesítményét úgy kell érteni, mint a hőmennyiséget, amelyet normális üzemi körülmények között egy helyiségbe szállít. Ez a legfontosabb paraméter a háztartási fűtőberendezés kiválasztásánál, a teljesítmény számítása viszonylag egyszerű, így mindenki választhatja ki magának a legjobb megoldást.

A videó ebben a cikkben részletesen bemutatja az otthoni fűtőtestek kívánt hőteljesítményének kiszámítását.
