Indukciós fűtőkazán is

Az energia költségnövekedés miatt a lakástulajdonosok egyéni fűtéssel keresnek megtakarítási lehetőségeket, amelyekben a maximális hőt kivonhatják a minimális üzemanyagból és az abból származó energiából. A követelményeknek megfelelő fűtőkészülékek egy indukciós kazán. Ez a készülék villanyárammal működik, hatékonysági együtthatója közel száz százalékig.

Az iparág jó választást kínál ilyen fűtőberendezésekről, de mint gazdaságot, indukciós fűtőtestet saját kezével készíthet. Ebben a cikkben egy indukciós fűtőkazán telepítéséről beszélünk.

A nagy teljesítményre vonatkozó okok

Az indukciós kazán működésének elve

Ahhoz, hogy megértsük, miért olyan hatékony az indukciós kazán, meg kell értenünk, hogyan működnek. A titok az, hogy az elektromos energiát hőenergiává alakítják a mágneses indukció miatt. A legáltalánosabb kazánnak két áramköre van:

  • ház;
  • magot;
  • elsődleges kontúr;
  • nagyfrekvenciás inverter sima áramellenőrző funkcióval;
  • hő- és elektromos szigetelés.

Az elsődleges áramkör egy rézhuzal helix. A villamos energia energiává alakítja az örvényáramot, mágneses mezőt hozva létre. Ez a hullám a szekunder áramkörbe esik, felmelegíti a hűtőfolyadékot. A magban lévő fémhuzal a másodlagos áramkör és a fűtőelem. A visszatérő víz, amely a kazánba kerül, felmelegszik, és az indukciónak köszönhetően a kijárat felé halad a fűtési rendszerbe.

Egyszerű lehetőség

Indukciós kályha fűtés

A legegyszerűbb kazán házilag összeszerelhető, a készséggel dolgozni egy hegesztőgép, valamint egy daráló. A kazán gyártása előtt 50 × 50 mm méretű fémcsőből és 2 mm falvastagságból kell készíteni. A gyártási folyamat, lásd a videó részt.

A cső mérete és a cső alakja eltérhet, csak a fal vastagsága nem lehet kicsi.

  • A daráló segítségével a profilcsövet 50 cm hosszúra kell vágni, 5-6 darabra lesz szükség (mindent az alkalmazott indukciós csempe szélességétől függ).
  • Ezenkívül két elemet kell készíteni 25 vagy 30 cm hosszúsággal (ez attól függ, hogy hány szekciót választottak).
  • 50 cm-es részek hegesztve. Mindegyiket függőlegesen kell elhelyezni. Először a sütőkesztyűkkel rögzíthetők, és jó az összes ízület forrása.
  • Két további üres helyre kell vágnia az egyik oldalt, hogy U alakú profilt hozzon létre.
  • Az 5 elemű kész modulhoz két szegmenst hegesztettek az alsó és a felső részen egy eltávolított falra. Céljuk, hogy az egyes szakaszokat egy kontúrba egyesítsük.
  • Ezután hermetikusan be kell sütni a kialakított furatokat az oldalakon.
  • A beömlés és a kifolyás behelyezése történik. Átlósan kell elhelyezni őket, az egyik alatt és a másikban. Használhatja a csövet? "Két menettel ellátott ág van hegesztve, hogy könnyebben telepíthetők a kész fűtési rendszerbe.
  • A hegesztés után a varratokat egy daráló segítségével megtisztítják. A kész szerkezet zsírtalanított és festett.
  • A készülék a kialakított kontúrba van szerelve. Az alábbiakban hátrameneti hűtőfolyadék szállított, a felső kimenő csövön.
  • A fűtőelem szerepe a szokásos indukciós kályhát szolgálja. Szükség van olyan lemez beszerzésére, amely lehetővé teszi az áram és a hőmérséklet beállítását.
  • A kazán mögött található, közel a hátsó falához.
  • A víz, amely átmegy ezen a szerkezetben, sikerül felmelegedni. A rendszernek rendelkeznie kell egy tágulási tartállyal, valamint egy kényszerű keringető szivattyúval.

Ugyanez a lehetőség vízszintes változatban is megtehető. Ehhez 20 ... 25 cm-es profilcsövet kell igényelnünk, amelynek két vége fémdugóval van hegesztve, hogy zárt edényt képezzen. A felső falon két nyílás van vágva, egyikükben egy légtelenítő szelep van felszerelve, a másikban pedig egy cső, amelyen keresztül víz áramlik a rendszerben. Az oldalán a visszatérő cső vág.

Komplikálja az eszközt

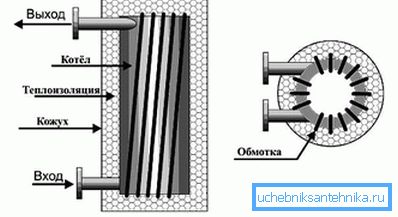

Eszköz elrendezése

Az alábbiakban ismertetett opció alapja az indukciós kazánok ipari gyártásában alkalmazott koncepció. A késztermék összeszereléséhez a következő összetevőkre van szükségünk:

  • 160 mm átmérőjű és 500 mm hosszú fémcső;
  • fémcső 25 mm, hossza 500 mm;
  • epoxigyanta;
  • 2,5 mm keresztmetszetű rézhuzal2;
  • nagyfrekvenciás átalakító (inverteres hegesztőgépből vagy indukciós csempe);
  • tűzálló anyag.

A készülék házi indukciós kazán

Az eszközökön egy hegesztőgép, csiszológép, kréta lesz szükség a jelöléshez. A következő lépéseket tesszük:

  • Az első dolog, hogy el kell zárnia a kisebb átmérőjű csövet mindkét oldalon. Ehhez a végfelület teljes kerületén 5 mm-es vágásokat kell végezni. A kapott szegmensek középen hajolnak és forralják. Ehelyett két félkör alakú vagy kúpos tipp használható.
  • Ezután rögzítse a csövet nagyobb átmérőjű csőbe. Középen helyezkedik el, és a tágulási bordákhoz csatlakozik. Ezek fémhulladékból készülhetnek. Először is megpróbálják megjavítani őket, majd a csuklósat olyan távolságon forralják, amelyet az elektród eléri.
  • A következő lépés a dugók nagy hegesztéssel történő hegesztése. Korábban a cső alatt 1 "-es lyukakat kell készíteni, és szerelni kell a menetes mellbimbókat.
  • Az egész szerkezetet jól megtisztítják és zsírtalanítják.
  • Az epoxi gyantát 2: 3 arányban keményítővel keverjük össze.
  • A szövet ragasztóval borított, és a cső körül van tekerve. Ezt követően meg kell állnia a teljes megszilárduláshoz.
  • Az előkészített huzalból két indukciós tekercs készül. Ennek érdekében 54 fordulatot kell feltekerni a tetején és az alján. Közöttük fontos, hogy ugyanazt a távolságot tartsa. A tekercselés befejezése után a teljes vezetéket epoxiddal bevonják. A felülről hőálló ragasztószalag védi.
  • A nagyfrekvenciájú feszültség forrása párhuzamosan kapcsolódik.
  • Az egész szerkezet egy további védőburkolatba kerül, hogy ne károsítsa a vezetőket.
  • A készülék a fűtőkörbe van szerelve. Szivattyúnak kell lennie, amely garantálja a kényszerű keringést.

A kis cső végeit lezárják annak érdekében, hogy biztosítsák a víz áthaladását egy nagy cső falához. Ha ez nem történik meg, a folyadék középen halad, és nincs ideje felmelegedni.

Egy másik lehetőség

Indukciós kazán, műanyag cső

A gyártáshoz 63 mm átmérőjű és 50 cm hosszúságú műanyag cső szükséges, 3 mm átmérőjű acélhuzal, 2,5 mm keresztmetszetű rézvezeték2 és 11 méter hosszúságú.

  • Az acélhuzal 7 cm hosszúságú, és egy műanyag csőben van elhelyezve.
  • Két adaptert forrasztanak az aljzatba egy menetes 1-es csatlakozáson. "Mindkét oldalon durva szűrőket 1" -en keresztül csavarják a mellbimbókon keresztül.
  • Párhuzamos textolit csíkokat ragasztanak a cső felületéhez.
  • Rézvezető tekercseket helyeznek rájuk. A köztük lévő távolságnak azonosnak kell lennie. Ezután epoxigyantával töltötték.
  • A termék fel van szerelve a fűtési rendszer csövébe, és nagyfrekvenciás feszültségforráshoz van csatlakoztatva.

A kanyarok számát, valamint a vezető hosszát empirikusan kell kiválasztani, mivel a rendszer hossza és kapacitása mindegyik esetében eltérő. Az induktív áramoktól fűtött acélhuzal a víz hőmérsékletét adja át, amely áthalad a csövön. Ezt az opciót nem lehet önálló eszközként használni, de ez kiváló kiegészítést jelent a főforrással, amely megtakarítja a fűtőfolyadék-fogyasztást.

A műanyag csővezetékek előnyei és hátrányai

Házi műanyag cső kazán

Az indukciós kazánok előnyei:

  • A fűtési rendszerben a víz kétszer gyorsabban felmelegszik és dupla fűtéssel rendelkezik.
  • A tehetetlenség sokkal kisebb, mint gáz vagy más tüzelőanyag kazán használata esetén.
  • A mágneses indukció meggátolja a méretképződést.
  • Csendes munka.
  • Nincs szükség a kazán tisztítására és karbantartására.

Mint minden jelenség vagy konstrukció, az indukciós kazánoknak hátrányai vannak:

  • Használat előtt győződjön meg róla, hogy a mag teljesen fel van töltve vízzel, és a működés során a vízszint nem csökken, különben a műanyag egyszerűen megolvad.
  • A kazánt csak zárt fűtési rendszerben lehet használni.
  • Az ipari formatervezés magas költsége.

A kazán teljesítményének biztosítania kell a helyiség megfelelő fűtését. A leginkább elfogadható képlet: 1 kW / 10 m2.

Az indukciós kazán kiváló alternatíva más fűtőberendezésekhez. Ha lehet otthon csinálni, az eszközökkel és felszereléssel való munkavégzés képességével, a fűtőberendezés felszerelésének képességével, akkor saját maga készíthet ilyen eszközt. Ha nem vagy magabiztos a magabiztosságban, akkor jobb, ha megvásárol egy kész kazánt, és meghívhat szakértőket a telepítésre.

videó

Nézze meg a videót, amely megmutatja, hogyan tud önállóan indukciós elektromos kazánt készíteni:

Ez a videó bemutatja az indukciós csempe kazán gyártási eljárását:
