Kályha vízforraló kazánnal - a készülék jellemzői

Napjainkig sok lehetőség van a fűtési házak fűtésére, különösen, hogy a kazánnal működő kályha használata népszerű. Ez a készülék ötvözi a kazán és a kályha fűtésének előnyeit. Az alábbiakban megnézzük a kazán eszközét a kazánnal, valamint elemezzük az ilyen fűtési rendszerek egyszerű, egymástól függetlenül megvalósítható rendszereit.

Miért használjon kályhát kazánnal?

A fûtés meglehetõsen gazdaságos és nagyon népszerû a településeken, ahol nincs gáz.

Ennek ellenére van egy komoly hátránya - a szobák egyenetlenül hevülnek, ami a következő problémákat okozza:

• A távoli helyiségek hideg állapotban maradhatnak, ha az elektromos fűtőberendezésekkel nem növelik őket, ami további pénzügyi költségeket igényel..
• Mivel nincs hőfüggöny, amelyet a radiátorok hoznak létre, az ablakok folyamatosan felborulnak, és fagyták..

A probléma megoldásához nem szükséges fűtő kazán beszerzése. A meglévő kemencét egyszerűen fel lehet szerelni hőcserélővel, ahonnan az elrendezést el lehet látni a szobákhoz. Mindez a saját kezeivel is elvégezhető, szakemberek nélkül.

Fűtési rendszer telepítése

Hőcserélő telepítése

Lehetőség van egy hőcserélő felszerelésére abszolút bármilyen sütőben, például lehet fűtési főzés, csak fűtés vagy akár kandalló. A legfontosabb dolog egy megfelelő méretű hőcserélő létrehozása, hogy a kemencében illeszkedjen vagy a kemence mögött található, ami sokkal előnyösebb.

Ezenkívül a hőcserélőnek meg kell felelnie a következő követelményeknek:

• A bemenet és a kimenet között a maximális szintkülönbség legyen.
• A tekercs felületének a lehető legnagyobbnak kell lennie.
• A tervezés nem akadályozhatja az üzemanyag betöltését vagy akadályozza az égést.

Annak érdekében, hogy a tekercs jobb legyen a hőálló rozsdamentes acélból. Ebben az esetben a termék élettartama sokkal magasabb lesz. A legjobb anyag ilyen célokra vastag falú varrat nélküli cső.

Tipp Hőcserélőként hagyományos öntöttvas elemeket használhat. Az egyetlen dolog, amit meg kell öblíteni és tisztítani.

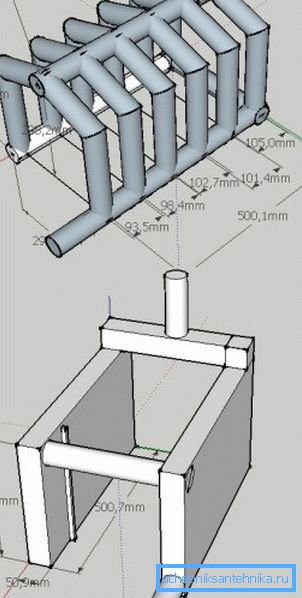

A hőcserélőt önállóan lehet készíteni, ha tapasztalata van a hegesztőgépen, vagy rendelheti meg a hegesztőből. A legfontosabb dolog az, hogy a rajzot helyesen rajzolja meg, minden méretben milliméterben.

Figyelembe kell venni, hogy a kazán teljesítménye a tekercs méretétől függ. Ezen túlmenően legalább 5 mm-es távolságot kell biztosítani a kemence és a tekercs falai között, amelyeket a készülék hőtágulására terveztek.

Tipp Ha egy téglából készült kemence épül a semmiből, akkor kívánatos, hogy olyan kialakítású legyen, hogy az égéstermékek a lehető legalacsonyabb hőmérsékletre esnek a kéménybe. Végül is minél nagyobb a hő a kemencében, annál nagyobb a hatékonysága. A projekt kidolgozása a legjobban a tapasztalatokkal rendelkező szakemberek számára marad.

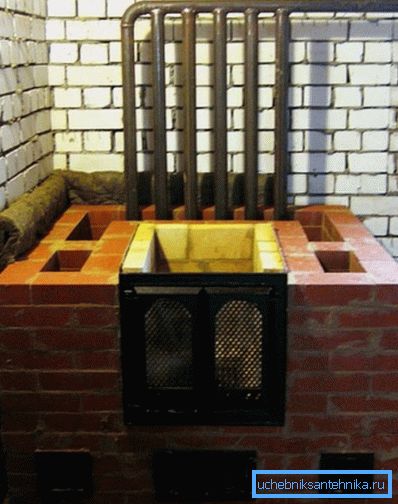

Amikor a tekercset a kész kemencébe telepíti, azt részben szét kell szedni. Ezt óvatosan kell elvégezni, hogy később ne legyenek problémák az összeszerelés során.

elrendezés

Miután a szilárd tüzelőanyag kályha fel van szerelve egy serpentin, akkor lesz egy rendes kazán. Ezért a fűtés elrendezésére vonatkozó minden további intézkedésnek nincsenek semmilyen jellemzői. Ez magában foglalja a leggyakoribb csővezetéket, amely a szoba jellemzőitől függően kétféle lehet:

A fűtési rendszer egycsöves rendszere a következő:

• A tűzhelyhez csatlakoztatott áramkör forró vízmelegítővel függőlegesen felfelé emelkedik. Ugyanakkor egy tágulási tartály is fel van szerelve a felső pontján. Ily módon a felső kollektor képződik. A hűtőfolyadék kényszerforgatásakor a felső kollektor nincs felszerelve.
• A tágulási tartály köréből lefelé és a teret körülvevő kerület körül jár. Ugyanakkor a fűtőtestek állandóan csatlakoztatva vannak. Ráadásul minden radiátornak rendelkeznie kell egy bypasstal, amely lehetővé teszi az elemek fűtésének szabályozását.

Figyelj! A víz természetes mozgásának biztosítása érdekében állandó egyensúlyt kell biztosítani a rendszerben.

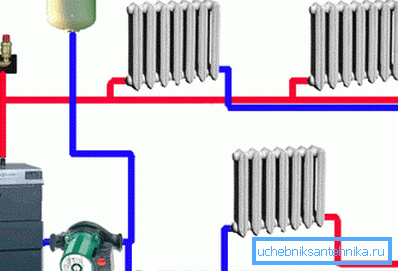

A kétcsöves elrendezések egy kicsit bonyolultabbak.

Rendszerint a rendszer a következő:

• A kazánhoz cirkulációs szivattyú van csatlakoztatva.
• Ezután a póló csatlakoztatva van a szivattyúhoz, amellyel a tágulási tartály és a rendszer többi része bekötése megtörténik.
• Az ellátó cső az egész ház körül jár, és az utolsó radiátoron végződik. Ebben az esetben csak az összes radiátor bemenetét köti össze.
• A radiátor-áramkörben az elsőként keletkezik a kimeneti cső, amelyhez az összes elem kimeneti csatlakozása csatlakozik.
• A kisülő cső végpontja a tekercs bemenet.

Ilyen rendszerben egy kollektor is bevonható, amely lehetővé teszi több párhuzamos huzalozás végrehajtását, ami egy nagy házban szükséges. Nem szabad megfeledkezni arról, hogy az ilyen rendszer ára a legmagasabb, ezért nincs értelme felvenni a kis helyiségekbe.

Itt, valójában, a teljes telepítési utasítás a vízmelegítésre a hagyományos szilárd tüzelőanyag-kemence jelenlétében a házban.

következtetés

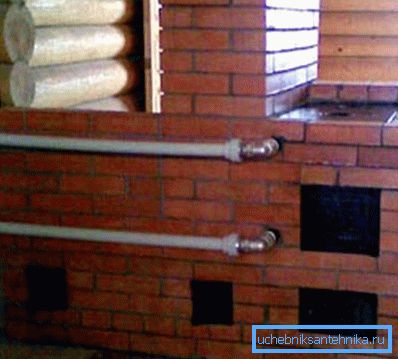

A vízmelegítővel ellátott kályha jelentősen megtakaríthatja és egyszerűsíti a melegvíz-elhelyezést otthonában. A legfontosabb dolog egy tekercs gyártása és felszerelése a kemencében. A munka többi része - amint azt korábban már említettük - kevéssé különbözik a fűtési rendszer hagyományos kazánnal történő felszerelésétől.

A cikkből származó videóból további információkat kaphat ehhez a témához.
