Kapcsolási rajz radiátorok. jellemzői egycsöves, kétcsöves

A hőség aligha a kényelem fő összetevője, nem annyira fontos, hogy miről van szó - egy fényűző kastély vagy egy szerény városi lakás. A fűtés különböző módon szerelhető fel, de a legnépszerűbb még mindig radiátor rendszer. Valójában a lakásban és a magánházban lévő fűtőtestek bekötési rajza nem annyira különbözik egymástól, ezért később megvitatjuk, hogy milyen rendszereket használnak általában ebben a szektorban.

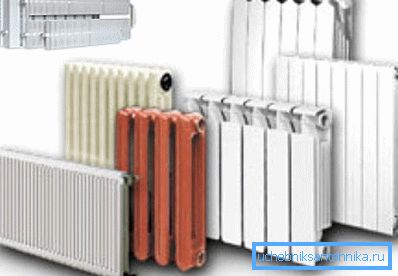

Radiátorok tartománya.

Milyen rendszereket használnak

Bármi legyen is a radiátorok használata, fontos, hogy tisztán tudják, melyik rendszerre szerelik fel őket. A választás itt a legegyszerűbb a kis, egycsöves és kétcsöves rendszerek. Ezenkívül a magánházak és az ingyenes elrendezésű új épületek esetében néha előnyös a hűtőközeg elosztásának kollektoros verziójának telepítése.

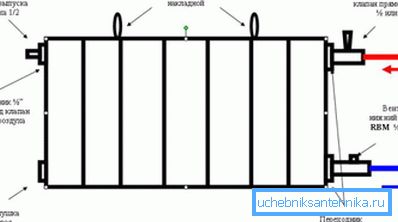

A radiátor áramkör.

Egycsöves rendszer

Az egycsöves rendszerben az akkumulátorok sorba vannak kötve. Ezek a rendszerek a lakóépületben lévő radiátorok csatlakoztatására a leggyakrabban használtak. A nyilvánvaló előnyök a telepítés egyszerűsége és a projekt relatív olcsósága.

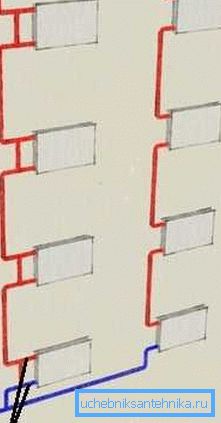

A fűtési sokemeletes épületek rendszere.

A soros csatlakozás gyenge pontja a hőmérséklet-beállítás lehetetlensége, kivéve a teljes hűtőközeg hőmérsékletének változását. Ebben az esetben a hűtőfolyadékok hűtésére szolgáló radiátorok fűtése egyenetlen. Annak érdekében, hogy kiküszöbölje ezt a bosszantó félreértést, amikor elhalad a fűtőtesttől vagy a bemenetektől, a radiátor további részei hozzáadásra kerülnek.

Tipp: egycsöves soros fűtési radiátor tökéletes azoknak a magánházaknak, ahol a fűtést a hűtőközeg természetes keringésével hajtják végre. Gyakran ezek a kis egyszintes házak 2-3 lakószobának vagy villának.

Bypass és golyóscsapok.

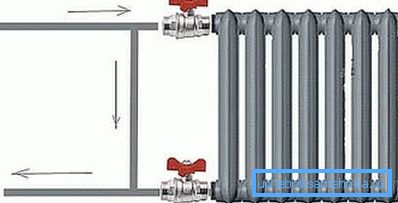

Fontos szempont az úgynevezett bypass jelenléte. Egyszerűen megfogalmazva, az áthidaló egy áthidaló a beömlőcső és a visszatérő cső között, amely közvetlenül a radiátor mellett helyezkedik el.

A jumper mögött gömbcsapokat szerelnek be a bemeneti és visszacsapó szelepekhez, ezért az akkumulátor bármikor lecsatolható, és szükség esetén cserélhető. A víz áthalad a bypasson, és a rendszer nem igényel teljes leállást.

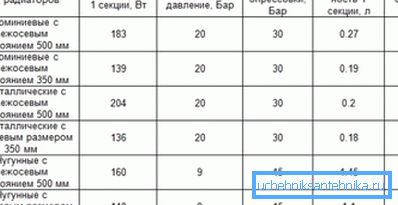

A különböző anyagok jellemzői.

Kétcsöves kivitel

Kétcsöves szerelési opció biztosítja az akkumulátorok párhuzamos csatlakoztatását. Ebben az esetben az elosztást egyidejűleg végezzük minden radiátorhoz, és a második cső a visszatérő cső. Az ilyen rendszerben lévő áthidalás nincs telepítve, mert az egyik cellának eltávolítása nem állítja meg a teljes rendszert. De, mint az első esetben, a golyóscsapokat a bejáratnál és a kijáratnál kell felszerelni.

Párhuzamos telepítési lehetőség, bár nagyobb csövek és szelepek fogyasztását vonja maga után, de a magánházak esetében sokkal hatékonyabb, mint az egycsöves. A legtöbb több emeletes épület fűtési rendszere esetén ez a lehetőség nem megfelelő.

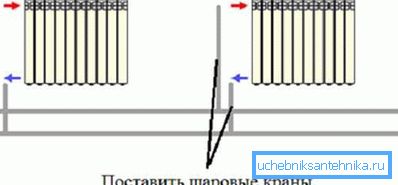

Kétcsöves kivitel.

A kollektor telepítése

A kollektor csatlakozási terv távolról hasonlít egy kétcsöves rendszerre. Csak itt van egy két szerszámmal rendelkező kollektor, az egyik az etetéshez, a másik pedig a visszatéréshez. A fésűs terminálok száma megfelel a radiátorok vagy más fűtőberendezések számának.

Ez azt jelenti, hogy egy fűtőkészülék vezérlőközpontját rendezzük. Ráadásul a kollektor akkor is fel van szerelve, ha a rendszer a fűthető padlók fűtőtesteken kívül történő felszerelését is biztosítja. Ezenkívül a modern kollektorok gyakran hőérzékelőkkel vannak ellátva, amelyek képesek automatikusan szabályozni a helyiség hőmérsékletét.

Fontos: a fűtőtestek megfelelő csatlakoztatásának tervét világosan szabályozó rendeletek szabályozzák. A szakembereket rendszerint az SNiP 3.05.01-85 vagy újabb verziója vezérli az SNiP 41-01-2003.

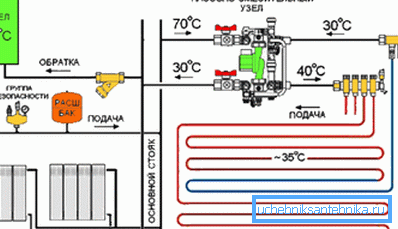

Vegyes fűtési rendszer.

A radiátorok csatlakoztatásának módjai

A gyakran víztartalmú hővezető a rendszerben erőszakosan vagy természetesen keringhető. A lakóépületekben a kényszerkeverék egy keringtető szivattyú telepítésével történik, ez a készülék kevés energiát fogyaszt, és a fűtési hatékonyság sokszor emelkedik. Természetesen a lakóépületek esetében az egyetlen lehetséges kényszerítő rendszert tekintik.

A csatlakozás módjai.

A hűtőközeg természetes áramlását jelenleg csak olyan helyeken használják, ahol komplett áramkimaradás van. A működés alapelve a fizika ismert törvényei. A fűtött folyadék megemelkedik, és a hideg leesik. Ha hozzáértő módon felhelyezi a szerkezetet, a rendszer önállóan fog működni, és csak a hőhordozó fűtésére lesz szükség.

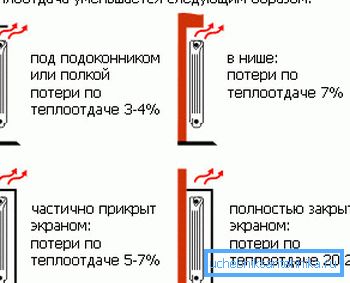

A hőveszteség függése a radiátor helyétől.

Fontos: annál hatékonyabb a keringető szivattyú, annál hatékonyabb a fűtési művelet. Az akkumulátor csatlakoztatásának módja különösen akkor válik fontosabbá, ha a hűtőközeg természetes áramlása vagy elégtelen hőmérséklete van.

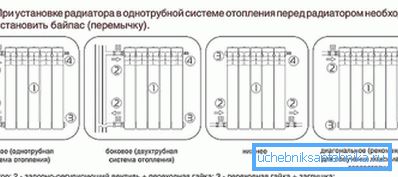

Általánosságban több speciális kapcsolódási lehetőség van az egyes rendszerfajtákhoz.

De mindegyiket három területre lehet csökkenteni:

  1. Oldalsó dokkolás;
  2. Alsó csatlakozás;
  3. Átlós kapcsolat.

Egyirányú vagy oldalsó csatlakozás

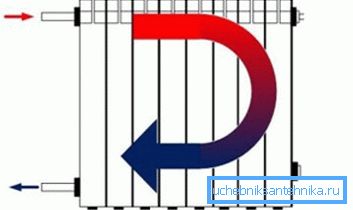

Az oldalsó dokkolás a legáltalánosabb és legegyszerűbb csatlakozási módszer. Gyakran használják felépítésre álló épületekben, függőleges egycsöves hűtőfolyadék-ellátó rendszerrel. Normál nyomás és a vízellátás tervezési hőmérséklete alatt itt a hőveszteség legfeljebb 5-7%

Oldalbeállítás.

Az oldalsó szerelés másik pozitív aspektusa a rádiókészülék saját kezével történő felszerelése vagy cseréje. A bypass és a golyóscsapok jelenlétében a csere utasítás rendkívül egyszerű: kapcsolja ki a csapokat, húzza ki a régi radiátort, és helyezzen be egy újat.

Átlós felszerelés

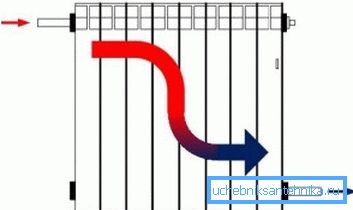

Ahogy a neve is jelzi, a radiátor hűtőfolyadékának átlósan kell elmozdulnia. Ebben az esetben a bemenet az akkumulátor tetejére van csatlakoztatva, és a kimenetet az alján átlósan kell felszerelni. A cső fogyasztásának enyhe növekedésével a tulajdonosok a legmagasabb hatékonyságot kapják.

Átlós felszerelés.

Ilyen módon a fűtési rendszerben instabil hűtőfolyadék hőmérséklet esetén ajánlatos a radiátorokat csatlakoztatni. Érdekes módon az utasítás tartalmazza az átlós kapcsolathoz tervezett tervezési jellemzőket.

Alsó rögzítés

Az átlós felszereléssel ellentétben az alsó csatlakozás a legalacsonyabb az energiahatékonyság szempontjából. A szakemberek körében gyakran hívják Leningradkát. Hőveszteség díszítő képernyő vagy telepítés esetén az ablak alatti résszel akár 10-15% -ot is elérheti.

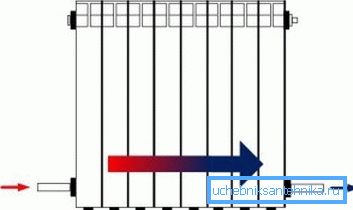

Telepítés alulról.

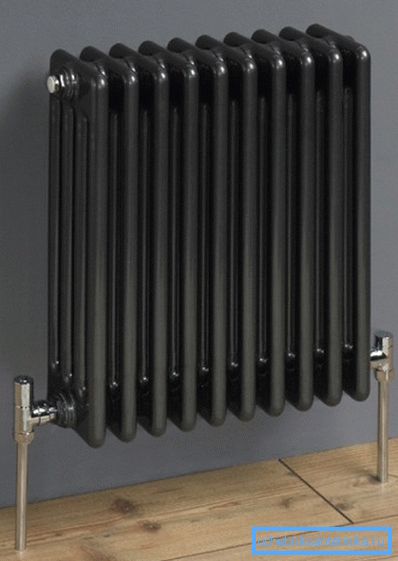

Talán az egyetlen előnye ennek a megközelítésnek az a képessége, hogy elrejtse a tápvezetékeket a padlón. Ez azért van, mert az esztétikai vonzerő miatt sok tulajdonos az alacsonyabban szerelt elemeket részesíti előnyben. Az ilyen radiátor felszereléséhez speciális "multiflex" adaptert kell használni, amely két gömbcsapdal van ellátva a kikapcsoláshoz.

Az alatta lévő akkumulátor képe.

Fontos: az alsó szerelvények adapterei a csövek oldalsó kiléptetéséhez illeszthetők a falról és az alsó függőleges csatlakozás alatt. Ráadásul a középső hézag 50 és 80 mm között van. Ezért, hogy ne költjenek hiába pénzt, akkor figyeljen ezekre a kis dolgokra.

A radiátorok kiválasztása

A modern piacon sokféle radiátor modell létezik, de mindegyiket anyaggal és konfigurációval lehet felosztani. Ami a konfigurációt és a tervezést illeti, több tucat lehetőség létezik, és minden gyártó saját modelleket gyárt.

Az anyaggal minden sokkal egyszerűbb:

  • Öntöttvas elemek mint a pátriárkákat, több mint száz éve használják őket. És a modern versenytársak megjelenése ellenére a jó öreg öntöttvas még mindig az árban van. Három fő oka van: először is, az öntöttvas irigylésre méltó hőkapacitással rendelkezik, 12 óra alatt folyamatosan megszakítja a hőmérsékletet. Másodszor, az öntöttvas nem fél a korróziótól, és harmadszor, az ár nagyon elfogadható.

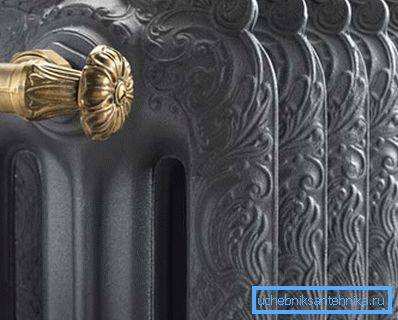

Vasöntés.

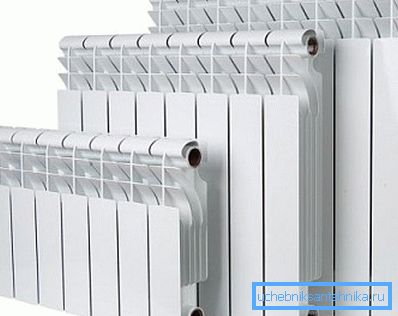

  • Alumínium radiátorok a legmagasabb hatékonyságú, az esztétikai vonzerő és a kis súly között különböznek. De amikor rézzel érintkezik, az alumínium galván párt alkot és aktívan korrodál. Ráadásul nem képes nyomást gyakorolni. Ennek eredményeképpen ezek az elemek csak a magánházak önálló rendszereire alkalmasak.
Alumínium elemek.
  • Acél panel radiátorok jelenleg ritkán használják. Népszerű csőszerű rendszerek. A leghíresebb képviselője ebben a fülkeben egy fűtött törülközőtartó a fürdőszobában.
Acél cső radiátor.
  • Azok az emberek, akik nem szoktak menteni, gyakran telepítik a kétfém elemeket. Az ilyen szerkezetek magja rozsdamentes acélból készül, és képes ellenállni bármilyen nyomás vagy víz kalapácsnak, és a burkolat alumíniumból készül. Ennek a szimbiózisnak köszönhetően a bimetallikus szerkezeteknek egyedülálló tulajdonságaik vannak. Tény, hogy az egyetlen hátránya a magas ár.

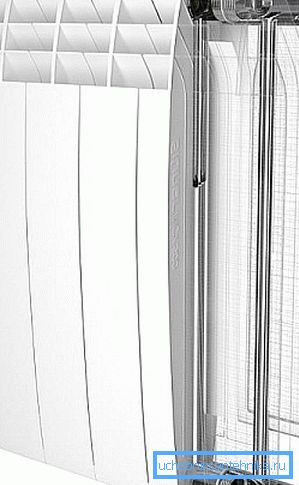

A vágás bimetálos változata.

Nem az utolsó olyan szerepet játszik, amelyet az akkumulátor teljesítményének megfelelő számítása játszott.

Ebben az esetben nem annyira fontos, hogy milyen anyagból készül a radiátor, ha megfelelően kiszámolja a hőátadást, akkor az otthon mindig meleg és kényelmes lesz.

  • A tipikus városi nagy emelkedéseknél, ahol a mennyezetek nem haladják meg a 3 m magasságot, referenciaértéknek tekintjük, hogy a padlófelület négyzetméterenként kb. 100 W hőenergiát fogyasztanak. Továbbá, a teljes kvadratúra 100 W-val megszorozódik, és megkapjuk az eredményt. Ha a szoba sarok vagy erkély van, akkor az eredményhez 20%.
A szakaszok számának kiszámítása.
  • A magánlakásokban a számítások megközelítése megegyezik. Csak itt nem a tér, hanem a tér hangereje. Átlagosan 1m? a szoba 41 watt teljesítményt fogyaszt. A szoba rétegének kiszámítása és 41 wattos megszorzásával megkapja a radiátorok kívánt teljesítményét.

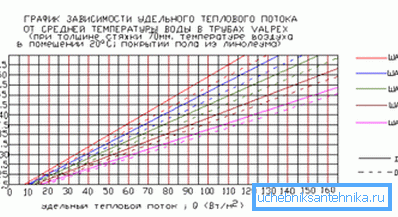

Az áramlás függése a hűtőközeg hőmérsékletétől.

A jelen cikkben szereplő videó további információkat tartalmaz a témáról.

következtetés

A fűtőtestek megfelelő csatlakoztatásának képessége természetesen az otthona kényelmes légkörének kulcsa. Egy kis házban megteheti önmagát, de megfelelő tapasztalat nélkül nem érdemes felvenni a fűtést egy szilárd házban.

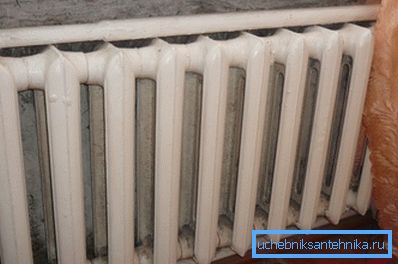

Tartós öntöttvas radiátor.
